Name: Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-modul CAN, USB Antal digitala utgångar: 4 Antal digitala ingångar: 0 Antal r
Brand: Deditec
SKU: 3816751
Availability: BackOrder

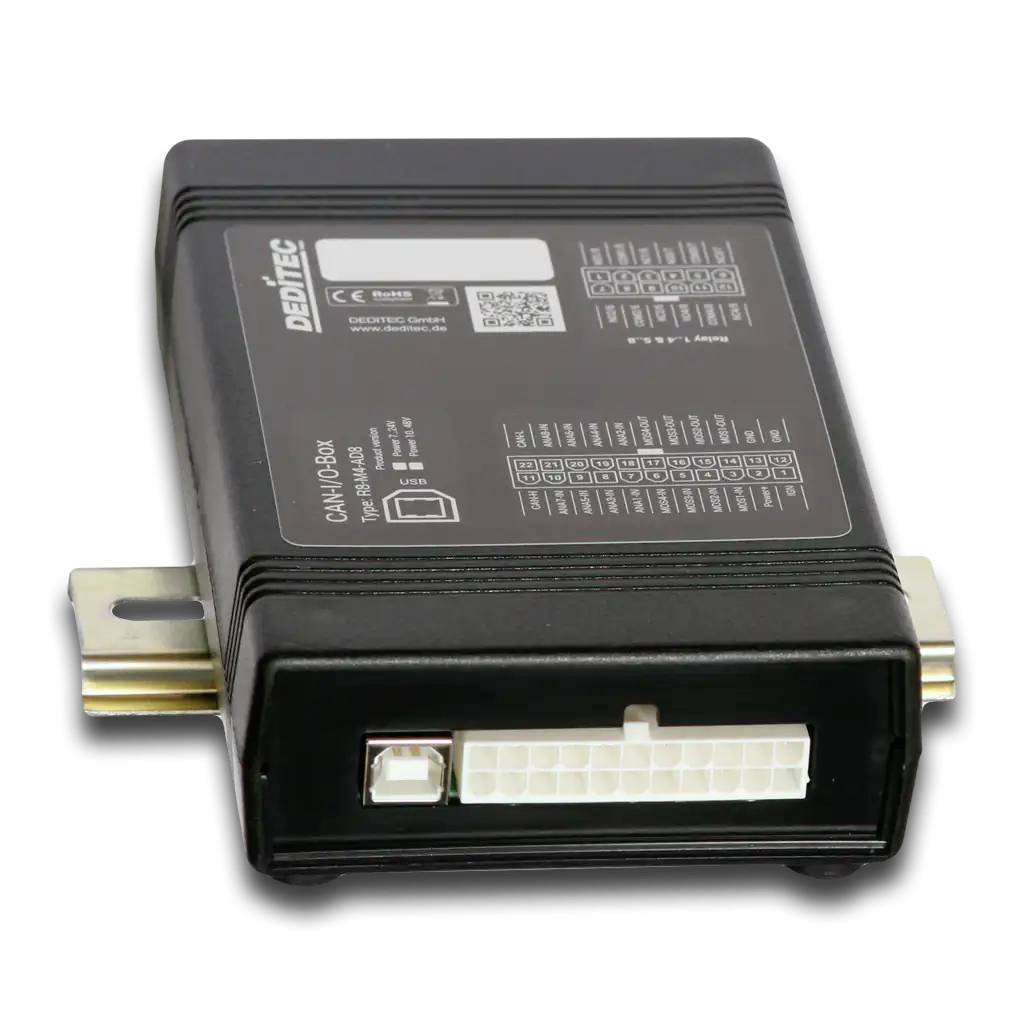

Svart automotivelektronisk styrmodul med metallmonteringsflikar och vita ledningsanslutningsmuttrar, visad på en enkel vit bakgrund.

Svart CAN-IO-BOX-styrmodul visad med ikoner för anslutna fordon och maskiner ovanför på en röd bakgrund.

1/2

Typ av produkt

I/O-modul

Gränssnitt

CAN

USB

Antal reläutgångar

Typ

CB-R8-M4-AD8_24

Driftspänning

24 V DC/AC

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans tors 5 nov.

Antal

Styck

Toal (3 752,00 kr / stycken)

3 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

CAN Box i/O-modul för fordon och mobila maskiner som inte är avsedda att användas på väg, med relä, MOSFET och analoga ingångar

CAN 2.0A / CAN 2.0B ENLIGT ISO 11898
Öppet CAN-protokoll med bithastigheter på 10 kbit/s upp till 1 Mbit/s.
Galvaniskt delat CAN-gränssnitt upp till 500 v rms
USB-gränssnitt typ B för konfigurering via PC eller bärbar dator
8 omkopplingsreläer för digitala kopplingar
4 P-Channel -MOSFET-utgångar för DC-koppling
8 analoga ingångar med 12-bitars upplösning och 0–18 V spänningsområde
Auto TX/RX för automatisk sändning och mottagning av CAN-paket
M2M-CAN, Event-Control, A/D-filter och Fail-Safe-/Timeout-funktion
24 V- och 48 V-varianter, tillval med monteringsskena

Tekniska specifikationer

CAN 2.0A / 2.0B enligt ISO 11898 (baudhastigheter från 10 kbit/s upp till 1 Mbit/s)
MOSFET-utgångar: Max. 9 A brytström (DC), upp till 144 W bryteffekt
Inbyggda logikfunktioner: Event-Control, Fail-Safe/Timeout-skydd, M2M-CAN, softwet A/D-filter

Typ av produkt: I/O-modul

Gränssnitt: CAN
USB

Typ: CB-R8-M4-AD8_24

Driftspänning: 24 V DC/AC

Driftspänning (specifikationer): 7 - 30 V DC

Höjd: 36.2 mm

Längd: 147.6 mm

Bredd: 92.5 mm

Antal analoga ingångar: 8

Antal digitala ingångar: 0

Antal digitala utgångar: 4

Antal reläutgångar: 8

Mått.: (L x B x H) 147.6 x 92.5 x 36.2 mm

Kontroll-LED: Ja

Tillverkarnr.: CB-R8-M4-AD8_24

Montering (specifikationer): Montering av hölje / skruvmontering (tillval med din-skena/monteringsvinkel)

Reläeffekt: 9 A

Dokument & nedladdningar

Datablad

Datablad 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-modul CAN, USB Antal digitala utgångar: 4 Antal digitala ingångar: 0 Antal r

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-modul CAN, USB Antal digitala utgångar: 4 Antal digitala ingångar: 0 Antal r

Beskrivning

Deditec CAN-Box CB-R8-M4-AD8/_M är en CAN i/O-modul för fordon, specialfordon, mobila maskiner och industriella CAN-nätverk. Den ansluter CAN 2.0A/2.0B, USB-konfiguration, reläutgångar, MOSFET-utgångar och analoga ingångar i en kompakt modul för decentraliserade brytar-, mät- och kontrolluppgifter.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

M2M funktionalitet
Automatisk CAN-RX/TX-läge
RAW CAN
J1939 protokoll
Kostnadsfri konfigurations- och testprogramvara
USB-konfigurationsgränssnitt
Event-Control för enkel om-då-styrningsuppgifter direkt i modulen
Fail-Safe- /Timeout-funktion för definierade utgångstillstånd vid kommunikationsfel

Ingår i leveransen

USB-kabel A-kontakt till B-kontakt
50 x crimpkontakter
2 x 12-polig crimpkontakt
1 x 22-polig crimpkontakt

Systemkrav

Windows, Linux

Beskrivning

Version

M2M funktionalitet
Automatisk CAN-RX/TX-läge
RAW CAN
J1939 protokoll
Kostnadsfri konfigurations- och testprogramvara
USB-konfigurationsgränssnitt
Event-Control för enkel om-då-styrningsuppgifter direkt i modulen
Fail-Safe- /Timeout-funktion för definierade utgångstillstånd vid kommunikationsfel
