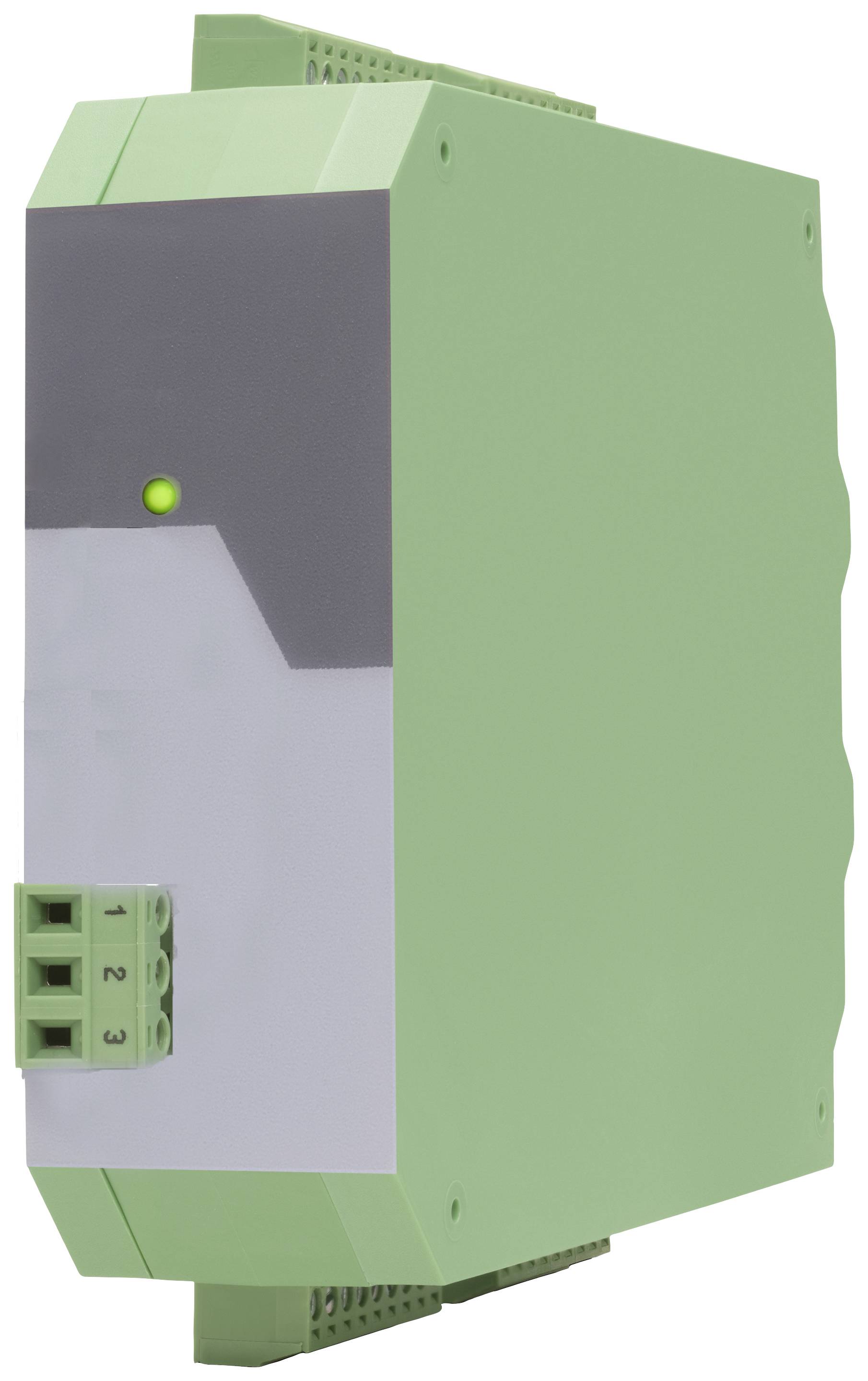

Motrona 7379.5021 I/O-modul Antal digitala ingångar: 1
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
I/O-modul
Typ
7379.5021
Driftspänning
24 V/DC
Driftspänning (specifikationer)
12 - 30 V/DC
Höjd
109 mm
Datablad (PDF)
2 Styck
Antal
Toal (2 792,00 kr / stycken)
2 792,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Höjdpunkter & detaljer
DMS till IO-Link omvandlare
- DMS-ingång med återläsning
- Konfiguration:
- Spänning: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Upplösning: 16 bitar
- Noggrannhet: +/- 0.01 % / 10K
- DMS-matningsspänning 3-10 VDC max. 50 mA
Tekniska specifikationer
- Anslutningar anslutning: Skruvklämmor, 1,5 mrn2/ AWG 16
- Spänningsförsörjning ingångsspänning: 24VDC (18... 30 VDC - via 10-Link masterport)
- Spänningsförsörjning skyddskrets: Polvändningsskydd
- Spänningsförsörjning strömförbrukning: Ca 75 mA (obelastad)
- DMS-ingång antal: 1 med återläsning
- DMS ingång konfiguration: Spänning
- DMS-ingång känslighet: +1- 5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
- DMS-ingång upplösning 16 bitar
- DMS-ingång noggrannhet: +/- 0.01 % / 10k
- DMS ingång DMS matningsspänning 3-10 VDC
- DMS-ingång utgångsström: Max. 50 mA
- Kontrollingångar (endast med alternativet "CO")antal: Format: 3
- Control-ingångar (endast med alternativet "CO")frekvens: HTL, PNP (Low 0... 3 V, High 9 30 V) max. 1 kHz
- Kontrollingångar (endast med alternativet "CO") responstid: Ca 1 ms
- Kontrollingångar (endast med alternativet "CO")överföringstid (10 länk): Alla ca 2 ms - (10 Link cykeltid)
- Kontrollingångar (endast med alternativet "CO") belastning: Max. 2 mA vid 24VDC
- Kontrollutgångar (endast med alternativet "CO")antal: 2
- Kontrollutgångar (endast med alternativet "CO")format: 5 30 V (beroende på spänning på Com+), PNP
- Kontrollutgångar (endast med alternativet "CO")utgångsström: Max. 100 mA per utgång (vid extern Com+ försörjning!)
- Styrutgångar (endast med alternativet "CO")responstid: Min. 1 ms (beroende på "Sampling Time" och Filterinställning)
- Kontrollutgångar (endast med alternativet "CO")överföringstid (10 länk)): Alla ca 2 ms - (10 Link cykeltid)
- Enhet / Specification: Device /10 Link V1.1
- I0-Link bithastighet COM 3 (230,4 kbit/s)
- I0-Link port Class: Typ A.
- I0-Link cykeltid: Min. 2 ms
- I0-länkens databredd: 16 byte (14 byte (ingångsdata) + 1byte (”CO” status) + 1 byte (diagnosdata)
- Indikatorer antal: 1 LED
- Visningselement funktion: 1 x grön för driftberedskap eller 10 Link status (vid alternativet "CO")
- Hölje, material: Plast
- Hölje montering: På 35 mm din-skena (enligt en 60715)
- Hölje, mått (BxHxD) (utan anslutningar): 34 x 100 x 131 mm
- Hölje, mått (BxHxD) (med anslutningar): 34 x 109 x 140 mm
- Hölje, vikt: Ca 160 g.
- Hölje kapslingsklass IP20
- Temperaturintervall (drift): -20 °C ... +60 °C inte kondens
- Omgivningstemperatur förvaring: -25 °C ... +70 °C
- Miljöförhållanden höjdnivå: Max. 2000 m ü.NN
- Omgivningsförhållanden luftfuktighet: Max. 80 % relativ luftfuktighet upp till 30 °C.
- Omgivningsförhållanden, föroreningsgrad: 2
- MTBF i år (kontinuerlig drift vid 60 °C): 92,9 a.
- Programmering
- Typ av produkt
I/O-modul
- Typ
7379.5021
- Driftspänning
24 V/DC
- Driftspänning (specifikationer)
12 - 30 V/DC
- Höjd
109 mm
- Längd
140 mm
- Bredd
34 mm
- Antal digitala ingångar
1
- Mått.
(L x B x H) 140 x 34 x 109 mm
- Tillverkarnr.
7379.5021
Dokument & nedladdningar
Datablad
Datablad 2899374 Motrona 7379.5021 I/O-modul Antal digitala ingångar: 1
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2899374 Motrona 7379.5021 I/O-modul Antal digitala ingångar: 1
Beskrivning
Den här enheten är ideal för anslutning av en DMS fullbryggning sensor vars omvandlade mätresultat överförs cykliskt via processdata via IO Link.
De enskilda enhetsparameter kan ställas in och sparas med hjälp Diverser Engineering Tools, eller under drift via IO - Link. Den mekanism för dataavregleringsmekanismen som stöds gör det möjligt att enkelt och problemfritt utbyta enheter när som helst.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
De enskilda enhetsparameter kan ställas in och sparas med hjälp Diverser Engineering Tools, eller under drift via IO - Link. Den mekanism för dataavregleringsmekanismen som stöds gör det möjligt att enkelt och problemfritt utbyta enheter när som helst.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Robust plasthölje för direkt uppfällning på din-skena
Ingår i leveransen
- Bruksanvisning
