Conrad Components W78-12V Spänningsregulator - DC/DC-Switchregulator Vertikal Positiv Fast 1 A

Kretskort med elektroniska komponenter: spole, kondensator, integrerad krets och kontaktdon. Huvudsaklig beståndsdel i en elektronisk krets.

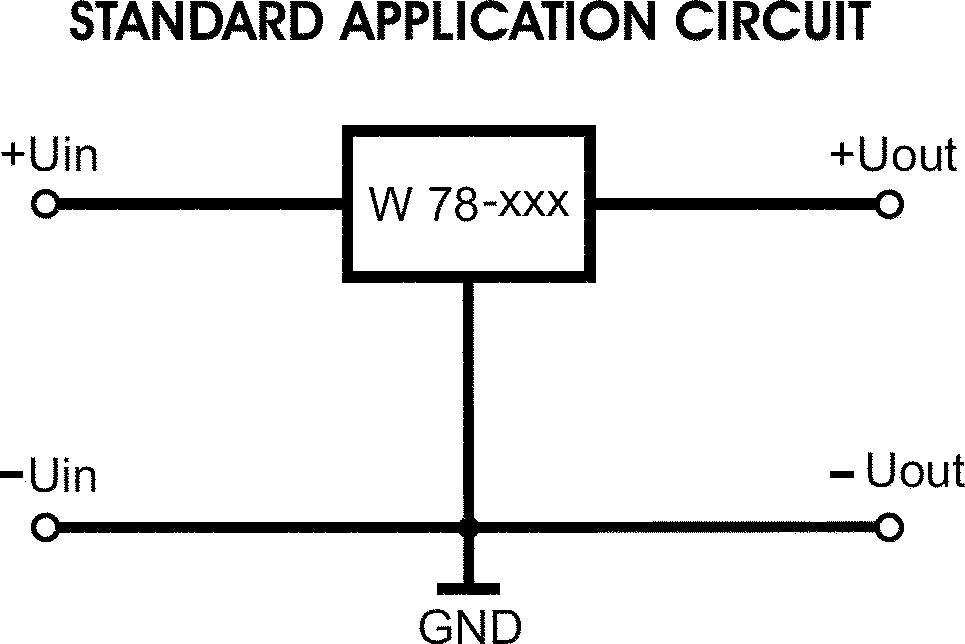

'Standardapplikationskrets': Diagrammet visar en spänningsregulator 'W 78-xxx' med ingångsanslutningar (+Uin, -Uin) och utgångsanslutningar (+Uout, -Uout) samt jordning (GND).

1/2

Typ av produkt

Spänningsregulator - DC/DC-Switchregulator

Kapsling

Vertikal

Output-typ

Fast

Utgångsspänning (min.)

12 V

Strömutgång

1 A

Datablad (PDF)

Leverans tor. 24 sep.

270 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (143,20 kr / stycken)

143,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Switchregulator typ W78

Hög verkningsgrad upp till 96%
Ingen kylkropp krävs
Stiftkompatibel med 78xx-spänningsregulatorer

Viktig information!

Tekniska specifikationer

Mått. (B x H x D): 24.5 x 21.2 x 8 mm

Typ: W78-12V

Typ av produkt: Spänningsregulator - DC/DC-Switchregulator

Kapsling: Vertikal

tillverkargaranti: Conrad Components

Tillv. -förk.: CON

Utgångskonfiguration: Positiv

Output-typ: Fast

Ingångsspänning max.: 34 V

Utgångsspänning (min.): 12 V

Strömutgång: 1 A

Funktioner: Nedåt

Antal utgångar: 1

Ingångsspänning min.: 15 V

Omkopplingsfrekvensen (min): 600 kHz

Driftstemperatur (Min): -40 °C

Driftstemperatur (max.): +125 °C

Monteringssätt: Genomföringshål

Utförande: Switch-regulator 1 A

Utgångsspänning: 12 V

Utgångsström (specifikationer): 1 A

Typ: W78-12V

Ingångsspänning: 15 - 34 V

Hölje: Vertikal

Dokument & nedladdningar

Datablad

Datablad 167812 Conrad Components W78-12V Spänningsregulator - DC/DC-Switchregulator Vertikal Positiv Fast 1 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 167812 Conrad Components W78-12V Spänningsregulator - DC/DC-Switchregulator Vertikal Positiv Fast 1 A

Beskrivning

"STEP-DOWN-omvandlare" med brett inspänningsområde. Kräver inte någon lägsta belastning eller utgångskondensator. Den har en intern mjukstart (8 ms), är kortslutningssäker och stift-kompatibel med 78xx-spänningsregulatorer. Vid höga omgivningstemperaturer ställer switchregulatorn själv sin maximala utgångsström till förfogande utan begränsningar.
