Name: Bürkert Vinkelsätesventil 2000 428539 0 till 11 bar 1 st
Brand: Bürkert
SKU: 3046919
Availability: BackOrder

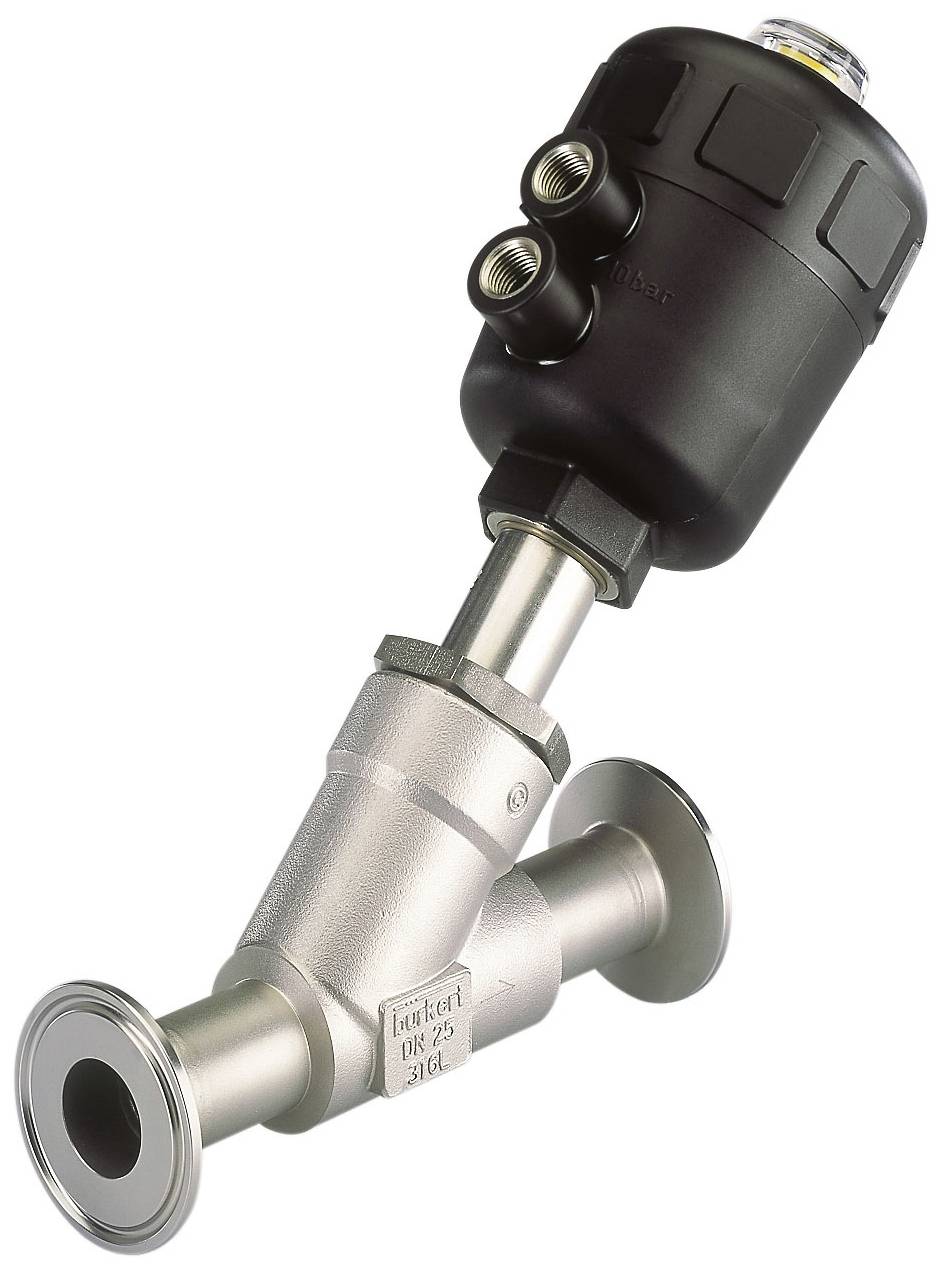

Industriellt regleringsventil: Snedställt ventil med hölje av rostfritt stål, svart ställdon. Används för precisionsflödesstyrning i rörsystem.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 12 nov.

1 Styck

Antal

Styck

Toal (9 190,00 kr / stycken)

9 190,00 kr

inkl. moms

Fri frakt

Endast 1 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Drivning - drivutförande: Classic
Drivning - Drivningsdimension 63 mm
Drivning - Ställningsförfrågan via magnetkolvar: Nej
Drift - drivning material kategori: Plast
Drift - drivning material: Pa (polyamid)
Drivning - O-ring mellan locket och uttaget: Nej
Drivning - styrluftanslutning typ: Innergänga
Drivning - anslutning för styrluft, gänga: G
Drivning - styrluftsanslutning diameter (tum): 1/4 tum
Drift - styrluftsanslutning position: I ledningsriktningen
Drift - styrluftsanslutning material: Rostfritt stål
Drivning - Kontrolllufthål diameter: 2 mm
Drivning - gränssnitt för drivning: Metrisk
Drivning - ökad kemisk beständighet: Nej
Drivning - reglera kon: Nej
Drivning - Kontrollluftanslutning 1 förmonterad: Konformad plugg
Drivning - Kontrollluftanslutning 2 förmonterad: Konformad plugg
Tätningsmaterial - sittpackning material kategori: Plast
Tätningsmaterial - sätestätning material: PTFE (polytetrafluoreten)
Tätningsmaterial - tätning nippelhölje material: Grafit
Tätningsmaterial - förpackad tätning medföljer: Nej
Tryck och temperatur - nominellt tryck (din en 1333): PN 25
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 185 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - nominellt tryck max. 11 bar.
Tryck & temperatur - styrtryck min: 4,5 bar.
Tryck & temperatur - styrtryck max: 10 bar.
Tryck & temperatur - nominellt tryck (din en 1759): Klass 150
Tryck och temperatur - styrtryck vakuum: Nej
Enhetsegenskaper - produktundergrupp: På/till ventiler
Enhetsegenskaper - huvudventil funktionsprincip: Snedsittande ventil
Enhetsegenskaper - ventilaktivering typ: Pneumatiskt
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - ventilhöljen tillverkning: Gjutet utförande
Enhetsegenskaper - luftström: Under sitsen
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - syreutförande: Nej
medium & kalibrering - CIP-kompatibel: Ja
medium & kalibrering - SIP kompatibel: Ja
Nominell bredd (kV värde) - kV värde (vatten): 19 m3/h.
Nominell bredd (kV värde) - höljebredd: 25 mm
Nominell bredd (kV värde) - höljebredd (I): 1 tum
Nominell bredd (kV värde) - minsta sätesbredd: 25 mm
Process-/ledningsanslutning - ledningsanslutning 1 typ Clamp
Process-/ledningsanslutning - ledningsanslutning 1 innerdiameter (mm) 29,7 mm
Process-/ledningsanslutning - ledningsanslutning 1 storlek DN: DN 25
Process-/ledningsanslutning - ledningsanslutning 1 väggtjocklek (mm) 2 mm
Process-/ledningsanslutning - ledningsanslutning 1 ytterdiameter (mm) 33,7 mm
Process-/ledningsanslutning - ledningsanslutning 1 rörnorm 1: ISO 4200
Process-/ledningsanslutning - ledningsanslutning 1 Clamp: Din 32676 serie B (ISO)
Process-/ledningsanslutning - ledningsanslutning 1 Clamp ytterdiameter (mm) 50,5 mm
Material - ventilhus material kategori: Metall
Material - ventilhölje material: Rostfritt stål
Material - ventilhus ytbearbetning inne: Elektrifierad
Material - ventilhus ytbearbetning utomhus: Obearbetat
Material: Ytjämnhet inomhus: RA 0,38 µm
Verkningssätt - fluidisk ledningsanslutning antal: 2
Verkningssätt - ventilfunktion antal inställningar: 2
Funktion - manuell manövrering: Nej
Verkningssätt - styrfunktion: A - stängd i viloläge (NC)
Funktion - ytterligare manuell manövrering medföljer: Nej
Godkännanden - certifikat för fabrikstestverk 3.1 bifogat: Nej
Kontrolltyp: ATEX, IECExATEX, IECEx
Typ av godkännande: II 2 G ex h IIC T4 GB, ex h IIIC T135 °C DB, II 2 D ex h IIIC T135 °C DB, ex h IIC T4 GB

Typ av produkt: Vinkelsätesventil

Visningsområde (max.): 11 bar

Drifttemperatur: -10 °C (min)

Min. drifttemperatur: -10 °C

Tillverkarnr.: 428539

Drifttryck (max.): 11 bar

Driftstryck (min.): 0 bar

Drifttryck område: 0 till 11 bar

Rör-Ø: 25 DN

Typ: 2000

Max. medietemperatur: 185 °C

Min. medietemperatur: -10 °C

Dokument & nedladdningar

Datablad

Datablad 3046919 Bürkert Vinkelsätesventil 2000 428539 0 till 11 bar 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3046919 Bürkert Vinkelsätesventil 2000 428539 0 till 11 bar 1 st

Beskrivning

Den fjärrstyrda snedstyrda vinkelventilen ska bestå av ett pneumatiskt kolvdrivet kolvdrivet fordon och ett tvåvägsventilhus. Beroende på omgivningstemperaturen finns enheten i två olika material, pa och PPS. Den beprövade självjusterande spindeltätningen garanterar hög täthet. De strömningsbra 2/2-vägs-ventilhöljerna i rödgods eller fingjutet rostfritt stål ger höga flödesvärden. Dessa underhållsfria och robusta ventiler kan kompletteras med ett omfattande tillbehörsdelsortiment för ställvisning, lyftbegränsning eller manuell nöddrift.
