Liknande avbildning

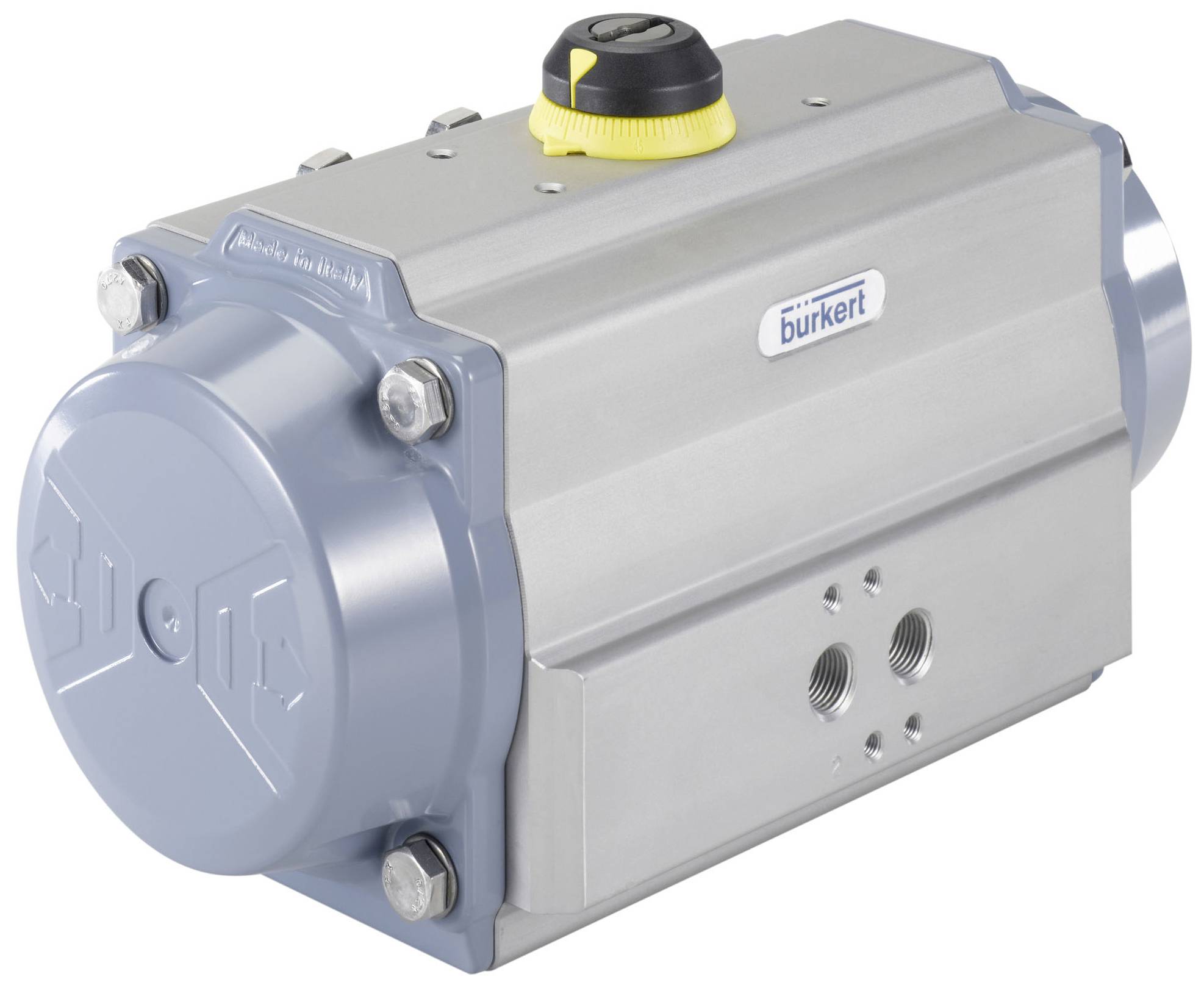

Bürkert Svängdrivanordning 214524 2051 Kapslingsmaterial: Aluminium 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
1 Styck
Antal
Toal (2 152,00 kr / stycken)
2 152,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Pneumatisk vriddrivning
- Modulärt program för montering på armaturer som kulkranar och avstängningsventiler
- Gränssnitt enligt Namur och ISO 5211
- Möjlighet till kvittering (även för ex-användning) med typ 1061
- SIDE Control Positioners typ 8792/3 kan monteras
- ATEX - 2014/34/EU
Tekniska specifikationer
- Drivning - kategori material: Lättmetaller
- Drift - drivning material: Aluminium
- Drivning - styrluftanslutning typ: Innergänga
- Drivning - anslutning för styrluft, gänga: G
- Drivning - styrluftsanslutning diameter (tum): 1/8 tum
- Drift - lyftbegränsning H005 standard
- Drift - vriddrivningsstorlek: Storlek 60
- Drivning - antal fjäderpaket/fjädrar per drivkolv: Inga
- Vridningsvinkel: 90 grader
- Drivning - monteringsfläns enligt ISO 5211: Ja
- Drivning - gränssnitt drivning/armatur fläns: F05/F07
- Drivning - gränssnitt drivning/armatur axel: 14 mm
- Tätningsmaterial - kolvtätning material kategori: Elastomerer
- Tätningsmaterial - kolvtätning material: M-NBR
- Tryck och temperatur - temperatur omgivning min: -40 °C.
- Tryck & temperatur - temperatur omgivning max: 80 °C.
- Tryck & temperatur - styrtryck min: 2,5 bar.
- Tryck & temperatur - styrtryck max: 8 bar.
- Funktioner - nödåterställning: Nej
- Enhetsegenskaper - produktundergrupp: Drivanordningar
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - styrfunktion: I - dubbelverkande
- Typ av produkt
Svängdrivanordning
- Drifttryck (max.)
8 bar
- Min. apparattemperatur
-40 °C
- Max. apparattemperatur
80 °C
- Tillverkarnr.
214524
- Byggstorlek
60
- Driftstryck (min.)
2.5 bar
- Min. drifttryck
2.5 bar
- Driftmedium
Tryckluft
- Tätningsmaterial
NBR
- Kapslingsmaterial
Aluminium
- Material
Aluminium
- Max. omgivningstemperatur
80 °C
- Min. omgivningstemperatur
-40 °C
- Verkningssätt
dubbelverkande
Dokument & nedladdningar
Datablad
Datablad 3047131 Bürkert Svängdrivanordning 214524 2051 Kapslingsmaterial: Aluminium 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047131 Bürkert Svängdrivanordning 214524 2051 Kapslingsmaterial: Aluminium 1 st
Beskrivning
Den pneumatiska roterande drivningen av typ 2051 består av en pneumatisk, linjär kolvmotor med enkel eller dubbel funktion, med ett universellt mekaniskt gränssnitt enligt ISO 5211. Tack vare styrluftens och återformningsfönstren roteras drivaxeln 90º. Vridningsrörelsen kan i sin tur användas för motsvarande brytardelar som kulkranar eller avstängningsventiler.
Dessutom kan rotationsdrivningen kombineras med justergivarna i serie 8792/3. För ren positionsavläsning kan driften utrustas med ändlägesboxar ur serien 1061.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Dessutom kan rotationsdrivningen kombineras med justergivarna i serie 8792/3. För ren positionsavläsning kan driften utrustas med ändlägesboxar ur serien 1061.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
