Liknande avbildning

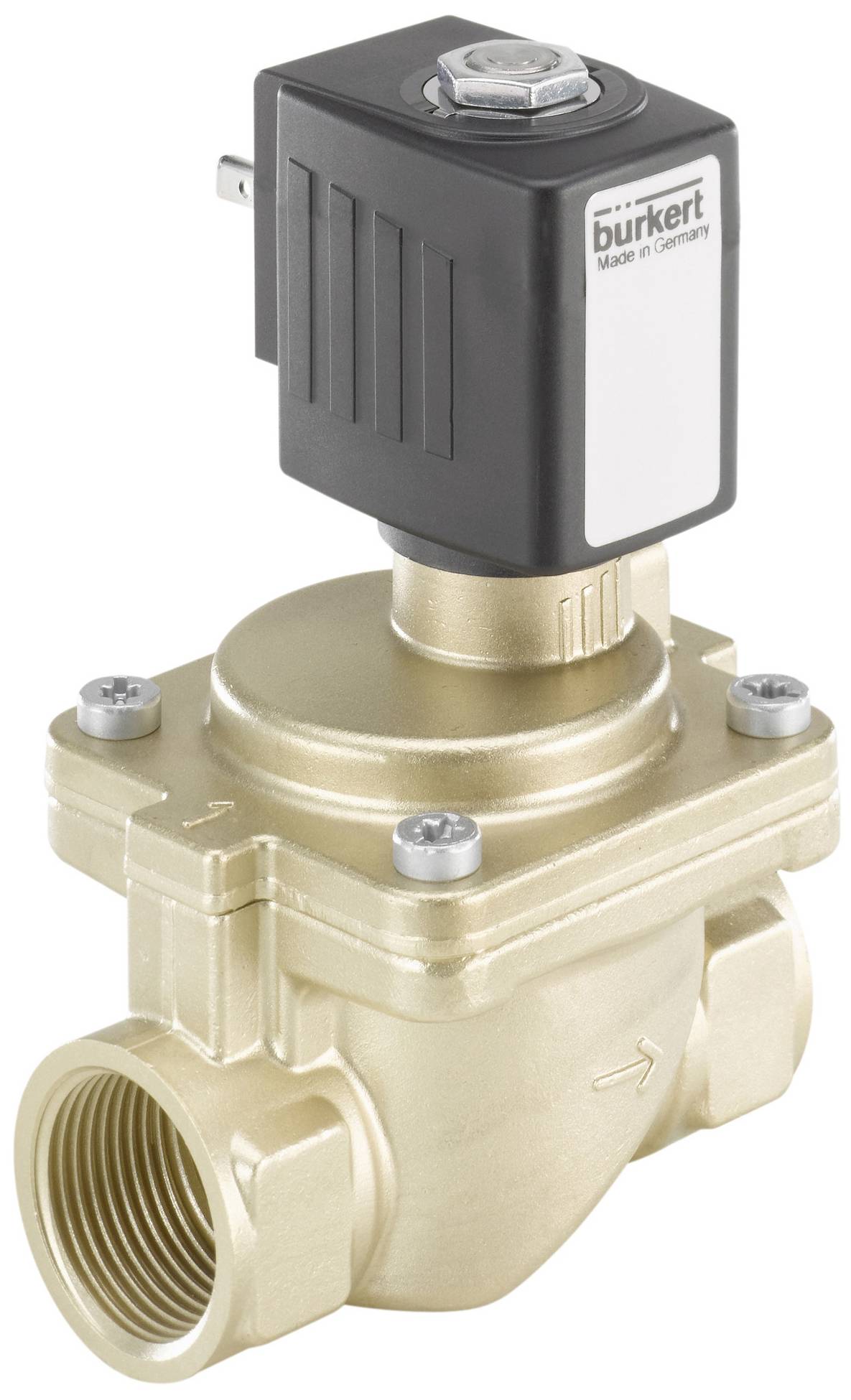

Bürkert Servostyrd ventil 327861 6281 230 V G 3/8 Nominell bredd 10 mm Servostyrd 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
1 Styck
Antal
Toal (1 832,00 kr / stycken)
1 832,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Servostyrd membranventil upp till nominell bredd DN50
- Vibrationsbeständigt, centralt fastskruvat spolsystem
- Stängningsdämpad och tyst
- Energisparande dubbelspolteknologi i kick-and-drop-utförande
- Explosionsskyddade utföranden
Tekniska specifikationer
- Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: FKM (fluorgummi)
- Tätningsmaterial - yttre tätning: FKM (fluorgummi)
- Tryck och temperatur - nominellt tryck (din en 1333): PN 16
- Tryck & temperatur - temperatur medium min: 0 °C.
- Tryck & temperatur - medium temperatur max: 60 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0,2 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 16 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Enhetsegenskaper - inbyggnadslängd 50 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Membranventil
- Enhetsegenskaper - frånslagstid öppnar max. 500 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 1.500 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Ja
- Utrustningsegenskaper - delar olje- och fettfria: Ja (enligt DIS 1000020797)
- Enhetsegenskaper - driftstyp: Lyftankare
- Enhetsegenskaper - operation: Servostyrd
- Egenskaper - mediaidentifiering: Nej
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 20 ms
- Enhetsegenskaper - kopplingstid stängs min: 120 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Enhetsegenskaper - generation: Ev
- Egenskaper - förstyrning centrallås: Ja
- Nominell bredd (kV värde) - QNn värde (gas) 2.050 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,2 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 10 mm
- Nominell bredd (kV värde) - kV värde (vatten): 1,9 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 3/8 tum
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 3/8
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 3/8
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 230 V.
- Spänning max / nominell spänning 230 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Nej
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) – spolstorlek 32 mm
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - Kick and drop spole: Energisparteknik möjlig
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) - spole typ: Överstickad
- Spole (Kern) - spole material (mantling): Pa (polyamid)
- Spole (Kern) - termisk isoleringsklass på drivningen: B.
- Spole (Kern) - påkopplingseffekt AC: 24 V.
- A
- Spole (Kern) - Mediumberörd del Kern material: Rostfritt stål
- Spole (Kern) – Mediumberöringterad del material: Rostfritt stål
- Spole (Kern) - märkeffekt AC 14 V.
- A
- Material - huvudventil material mediumberörd: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 2
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: A - stängd i viloläge - tryckanslutning 1 (P/NC)A - stängd i viloläge - tryckanslutning 1 (P/NC)
- Funktion - manuell manövrering: Nej
- Godkännanden - nominell effekt - 8 W.
- Spänning frekvens 50/60 Hz
- Typ av produkt
Servostyrd ventil
- Driftspänning
230 V
- Drifttryck (max.)
0.2 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 3/8
- Drifttemperatur
0 °C (min)
- Medietemperatur, intervall
0 till 60 °C
- Tillverkarnr.
327861
- Driftstryck (min.)
0.2 bar
- Min. drifttemperatur
0 °C
- Tätningsmaterial
FKM
- Funktion
2/2-vägs
- Max. medietemperatur
60 °C
- Min. medietemperatur
0 °C
- Medium
Vatten
- Nominell bredd
10 mm
- Längd
50 mm
- QNn-värde
2.050 l/min
IP65
- Max. omgivningstemperatur
55 °C
- Verkningssätt
Servostyrd
- Kv-värde
1.9 m³/h
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3047372 Bürkert Servostyrd ventil 327861 6281 230 V G 3/8 Nominell bredd 10 mm Servostyrd 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047372 Bürkert Servostyrd ventil 327861 6281 230 V G 3/8 Nominell bredd 10 mm Servostyrd 1 st
Beskrivning
Ventil 6281 är en servostyrd membranventil i S.EV-serien. För ventilens funktion krävs alltid ett minsta differenstryck. Beroende på applikationerna finns olika membrantyg och verkningsmetoder tillgängliga. Standardmässingshöljet uppfyller alla europeiska dricksvattenkrav. För andra marknader finns det mässing som inte är beständig mot varandra. Kapslingserbjudandet är dessutom med en variant i rostfritt stål. För att minska den elektriska strömförbrukningen under drift finns spolar med integrerad ”kick and drop” (KD) elektronik tillgänglig med dubbelspoleknik. Ventilen kan levereras med en manuell manövrering för enkelt underhåll och driftsättning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
