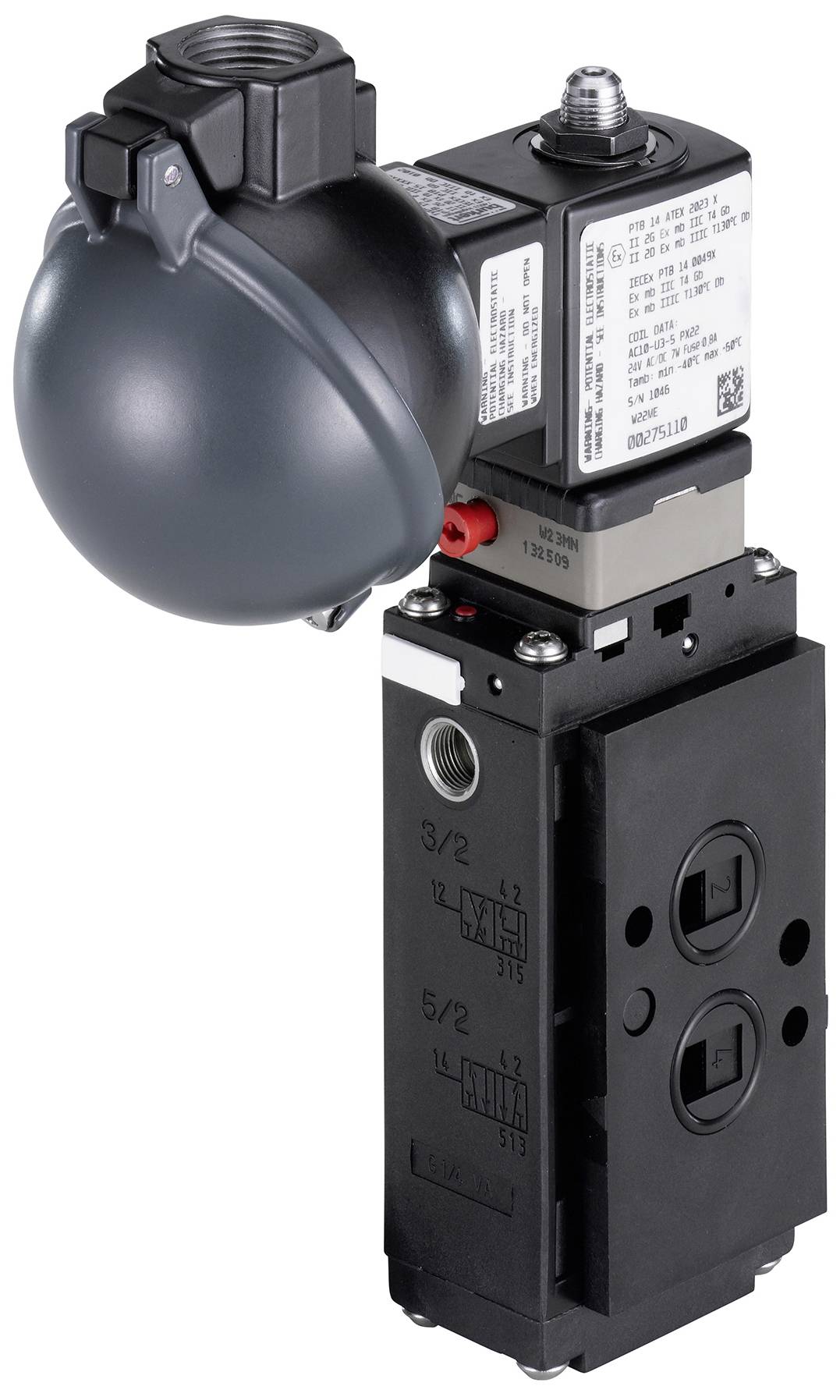

Bürkert Pneumatikventil 6519 350491 2 till 10 bar 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
1 Styck
Antal
Toal (3 272,00 kr / stycken)
3 272,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Manometer
- Större flöde
- Låg elektrisk effektförbrukning
- Enkel- eller blockmontering
- Standard-, ex mb-, ex eb mb- och ex ia-utföranden
- Muff G 1/4”, NPT 1/4” och Namur-fläns
Tekniska specifikationer
- Drift - manuellt arbete material: Pa (polyamid)
- Bestyckning (Ventilterminal) - avbyggnadsmått 1:33 mm
- Tätningsmaterial - huvudventiltätning material: PUR (polyuretane)
- Tätningsmaterial - förstyrning tätning material: FKM (fluorgummi)
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 50 °C.
- Tryck & temperatur - omgivning temperatur: -25 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 2 bar.
- Tryck & temperatur - nominellt tryck max. 10 bar.
- Elektrisk anslutning - apparatuttag medföljer: Medföljer ej
- Elektrisk anslutning - Elektrisk anslutning typ: Kopplingsdosa utan säkring
- Elektrisk anslutning - Elektrisk anslutning position: Matningssida
- Enhetsegenskaper – produktundergrupp: Pneumatiska ventiler
- Egenskaper - återställningstyp: Luftfjäder + mekanisk fjäder
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - ventilaktivering typ: Elektrisk
- Enhetsegenskaper - frånslagstid öppnar max. 20 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 40 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - inbyggd effektsänkning: Nej
- Nominell bredd (kV värde) - QNn värde (gas) 900 l/min.
- Nominell bredd (kV värde) - förstyrning nominell bredd (mm): 1,2 mm
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 6 mm
- Process-/ledningsanslutning - försörjningsanslutning diameter (tum) 1/4 tum
- Process-/ledningsanslutning - försörjningsanslutning typ: Innergänga
- Process-/ledningsanslutning - försörjningsanslutning gängtyp G
- Process-/ledningsanslutning - flänsbild FM02
- Process-/ledningsanslutning - arbetsanslutning typ: Fläns
- Process-/ledningsanslutning - Arbetsposition: Förhållande till försörjarens sida
- Process-/ledningsanslutning - arbetsanslutningsmaterial: Pa (polyamid)
- Process-/ledningsanslutning - arbetsanslutning flänsbild: Namur
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Ja
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Ja
- Spole (Kern) – spolstorlek 40 mm
- Spole (Kern) – elektrisk effektförbrukning min.: 1,8 W.
- Spole (Kern) - elektrisk effektförbrukning max. 1,8 W.
- Spole (Kern) - spole koppling LED: Nej
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole för likriktning: Ja
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - spole kablage frihjulsdiod redundant: Nej
- Material - huvudventil material mediumberörd: Pa (polyamid)
- Material - huvudventil material som påverkar omgivningen: Pa (polyamid)
- Material - förstyrning material medelkontaktande pa (polyamid)
- Material - förstyrning material som påverkar omgivningen: Pa (polyamid)
- Verkningssätt - fluidisk ledningsanslutning antal: 5
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningssätt - ventilfunktion: W - öppen i viloläge - tryckanslutning 1 efter arbetsanslutning 2, arbetsanslutning 4 öppen efter utgång 5, utgång 3 Gesch - öppen i viloläge - tryckanslutning 1 efter arbetsanslutning 2, arbetsanslutning 4 öppen efter utgång 5, utgång 3 esch
- Funktion - manuellt arbete: Ja
- Verkningssätt - manuell drift typ: Vridspak och tryckknapp i kombination
- Funktion - manuellt ansättning låsning: Ja
- Verkningssätt - manuell manövrering skruvöppning: Ja
- Kontrolltyp: IECEx, ATEXIECEx, ATEX
- Typ av godkännande: mb IIC T6 GB; mb IIIC T80 °C DB; individuell montering, II 2 G mb IIC T6 GB; II 2 D mb IIIC T80 °C DB; individuell montering
- Spänning frekvens 50/60 Hz
- Typ av produkt
Pneumatikventil
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
350491
- Drifttryck (max.)
10 bar
- Driftstryck (min.)
2 bar
- Drifttryck område
2 till 10 bar
- Driftmedium
Tryckluft
- Bredd
32 mm
- Rör-Ø
6 mm
IP65
- Kapslingsmaterial
PA
- Typ
6519
- Max. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
- Vikt
1.0700 kg
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3047557 Bürkert Pneumatikventil 6519 350491 2 till 10 bar 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047557 Bürkert Pneumatikventil 6519 350491 2 till 10 bar 1 st
Beskrivning
Typ 6518 är en förstyrd 3/2-vägsventil och typ 6519 är en 3/2-, 5/2- eller 5/3-vägsventil. De utgör tillsammans en serie. Ventilerna kan användas separat eller till block. De arbetar utan ständig luftförbrukning och används för att styra dubbelt eller enkelverkande drivenheter. Användning av material av hög kvalitet gör det möjligt att använda ventilerna även i fri luft- och kemiatmosfär. Serien innehåller enheter med ex-godkännande och NAMUR-flänsbild. Ventil verkningsmekanism C, D och H monostabil, enligt IEC 61508, kan säkerhetsnivån SIL2 uppnås, beroende på säkerhetsanordningens arkitektur.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
