Name: Bürkert Magnetventil 389550 6014 230 V G 1/4 Nominell bredd 2 mm Direktverkande 1 st
Brand: Bürkert
SKU: 3047994
Availability: BackOrder

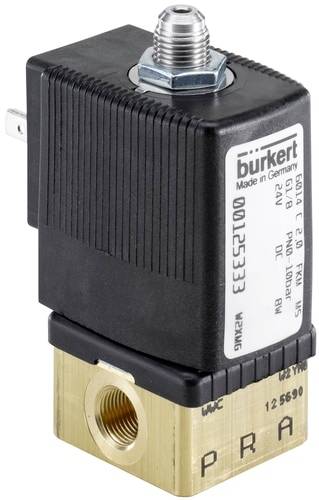

Ett magnetiskt ventil från Bürkert. Svart hölje överst, med en metallspänningsmutter, och med en guldaktig bas undertill.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 3 nov.

5 Styck

Antal

Styck

Toal (1 512,00 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

Endast 5 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Magnetventil

Direktverkande och kompakt ventil upp till nominell bredd DN 2,5
Vibrationsbeständigt, fastskruvat spolsystem
Banjo-skruvförband för direktmontering på pneumatiska ventiler
Explosionsskyddade utföranden
Energisparande Kick and Drop-utföranden tillgänglig

Tekniska specifikationer

Drift - manuellt arbete material: Pa (polyamid)
Tätningsmaterial - sätestätning material: Elastomerer
Tätningsmaterial - sittpackning material: FKM (fluorgummi)
Tätningsmaterial - yttre tätning: FKM (fluorgummi)
Tryck och temperatur - temperatur medium min: -10 °C.
Tryck & temperatur - medium temperatur max: 120 °C.
Tryck & temperatur - temperatur omgivning min: -10 °C.
Tryck & temperatur - temperatur omgivning max: 55 °C.
Tryck & temperatur - nominellt tryck min: 0 bar.
Tryck & temperatur - trycksäker utförande: Nej
Tryck & temperatur - nominellt tryck max (vätska) 10 bar.
Tryck och temperatur - nominellt tryck max (gas) 10 bar.
Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
Elektrisk anslutning - Elektrisk anslutningsposition: Till vänster i flödesriktningen
Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
Enhetsegenskaper - frånslagstid öppnar max. 15 ms
Enhetsegenskaper - kopplingstid förslutning: Max. 20 ms
Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
Enhetsegenskaper - vakuumutförande: Nej
Enhetsegenskaper - driftstyp: Lyftankare
Enhetsegenskaper - operation: Direkt verkande
Egenskaper - mediaidentifiering: Nej
Enhetsegenskaper - brytarfunktion: On/off
Enhetsegenskaper - frånslagstid öppnar min: 10 ms
Enhetsegenskaper - kopplingstid stängs min: 15 ms
Enhetsegenskaper - analystyp: Nej
Enhetsegenskaper - ventilinställning öppningstid: Nej
Enhetsegenskaper - ventilinställning stängningstid: Nej
Enhetsegenskaper - oljebrännarventil: Nej
Enhetsegenskaper - ångutförande: Nej
Enhetsegenskaper - huvudventil med inbyggd sil: Nej
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 2 mm
Nominell bredd (kV värde) - kV värde (vatten): 0,086 m3/h.
Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 5/64 tum
Process-/ledningsanslutning - ledningsanslutning 1 typ: Banjo
Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/4
Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 typ: Banjo
Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/4
Process-/ledningsanslutning - ledningsanslutning 3 typ: Yttergänga
Process-/ledningsanslutning - ledningsanslutning 3 gängtyp G
Process-/ledningsanslutning - ledningsanslutning 3 gängbenämning: 1/8
Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
Spänning - batterispänning: Nej
Spänning - spänning min / nominell spänning 230 V.
Spänning max / nominell spänning 230 V.
Spänning - växelspänning: Ja
Spänning - likspänning: Nej
Spänning - spänningstolerans positiv: 10 %
Spänning - spänningstolerans negativ: 10 %
Spole (Kern) – spolstorlek 32 mm
Spole (Kern) - spole kablage överspänningsskydd: Utan
Spole (Kern) - spole förställning av likriktare: Nej
Spole (Kern) - spole kablage, frihjulsdiod: Nej
Spole (Kern) - tyst utförande: Nej
Spole (Kern) - spole typ: Överstickad
Spole (Kern) – spole material (mantling): EP (epoxiharts)
Spole (Kern) - spole specialitet: För höga temperaturer
Spole (Kern) - termisk isoleringsklass på drivningen: H.
Spole (Kern) - påkopplingseffekt AC: 24 V.
A
Spole (Kern) - märkeffekt AC 17 V.
A
Material - huvudventil material i mediumberörd: PPS (polyfenylensulfid)
Verkningssätt - fluidisk ledningsanslutning antal: 3
Verkningssätt - ventilfunktion antal inställningar: 2
Verkningssätt - ventilfunktion: C - stängd i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO) öppen C - i viloläge - tryckanslutning 1 (P/NC), arbetsanslutning 2 (A/OUT) efter anslutning 3 (R/NO)
Funktion - manuellt arbete: Ja
Verkningssätt - manuell drift typ: Tryckknapp säkrad med spärr
Funktion - manuellt ansättning låsning: Ja
Verkningssätt - manuell manövrering skruvöppning: Ja
Godkännanden - nominell effekt - 8 W.
Spänning frekvens 50 Hz

Typ av produkt: Magnetventil

Driftspänning: 230 V

Drifttryck (max.): 0 bar

Kapslingsmaterial: Polyamid

Anslutningstyp: G 1/4

Drifttemperatur: -10 °C (min)

Medietemperatur, intervall: -10 till 120 °C

Tillverkarnr.: 389550

Driftstryck (min.): 0 bar

Min. drifttemperatur: -10 °C

Tätningsmaterial: FKM

Funktion: 3/2 stängd monostabil

Max. medietemperatur: 120 °C

Min. medietemperatur: -10 °C

Nominell bredd: 2 mm

Egenskaper: Fläns

: IP65

Max. omgivningstemperatur: 55 °C

Min. omgivningstemperatur: -10 °C

Verkningssätt: Direktverkande

Kv-värde: 0.086 m³/h

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutningstyp

Driftspänning

Drifttryck (max.)

Kapslingsmaterial

Typ av produkt

Bürkert Lyftankarventil 125335 6014 110 V G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2351291

Leverans tis 3 nov.

10 StyckConrad Electronic

G 1/8

110 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Bürkert Lyftankarventil 125359 6014 110 V G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2350841

Leverans tis 3 nov.

1 StyckConrad Electronic

G 1/8

110 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Bürkert Lyftankarventil 125366 6014 230 V Fläns, G 1/8 Nominell bredd 1.5 mm Direktverkande 1 st

Artikelnr.:2351292

Leverans tis 3 nov.

20 StyckConrad Electronic

Fläns

230 V

16 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Bürkert Lyftankarventil 125367 6014 24 V Fläns, G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2351275

Leverans tis 3 nov.

45 StyckConrad Electronic

Fläns

24 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Bürkert Lyftankarventil 125368 6014 24 V Fläns, G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2351293

Leverans tis 3 nov.

30 StyckConrad Electronic

Fläns

24 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Bürkert Lyftankarventil 125370 6014 230 V Fläns, G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2351294

Leverans tis 3 nov.

10 StyckConrad Electronic

Fläns

230 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Bürkert Lyftankarventil 125371 6014 24 V Fläns, G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2351273

Leverans tis 3 nov.

25 StyckConrad Electronic

Fläns

24 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Bürkert Lyftankarventil 125372 6014 24 V Fläns, G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2351295

Leverans tis 3 nov.

15 StyckConrad Electronic

Fläns

24 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Bürkert Lyftankarventil 125373 6014 110 V Fläns, G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2350749

Leverans tis 3 nov.

1 StyckConrad Electronic

Fläns

110 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Bürkert Lyftankarventil 125374 6014 230 V Fläns, G 1/8 Nominell bredd 2 mm Direktverkande 1 st

Artikelnr.:2351298

Leverans tis 3 nov.

20 StyckConrad Electronic

Fläns

230 V

10 bar

Mässing

Lyftankarventil

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3047994 Bürkert Magnetventil 389550 6014 230 V G 1/4 Nominell bredd 2 mm Direktverkande 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3047994 Bürkert Magnetventil 389550 6014 230 V G 1/4 Nominell bredd 2 mm Direktverkande 1 st

Beskrivning

Ventilen 6014 är en direktverkande lyftankarventil. För att öka tryck- och läckagesäkerheten är pluggar och kärnrör svetsade i varandra. Beroende på användning finns olika tätningskombinationer. En Bürkert-specifik flänsversion (SFB) möjliggör en platssparande ihopbyggnad av ventiler på en multianslutningsplatta. För att minska den elektriska strömförbrukningen under drift finns Kick and Drop-spolar tillgängliga.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
