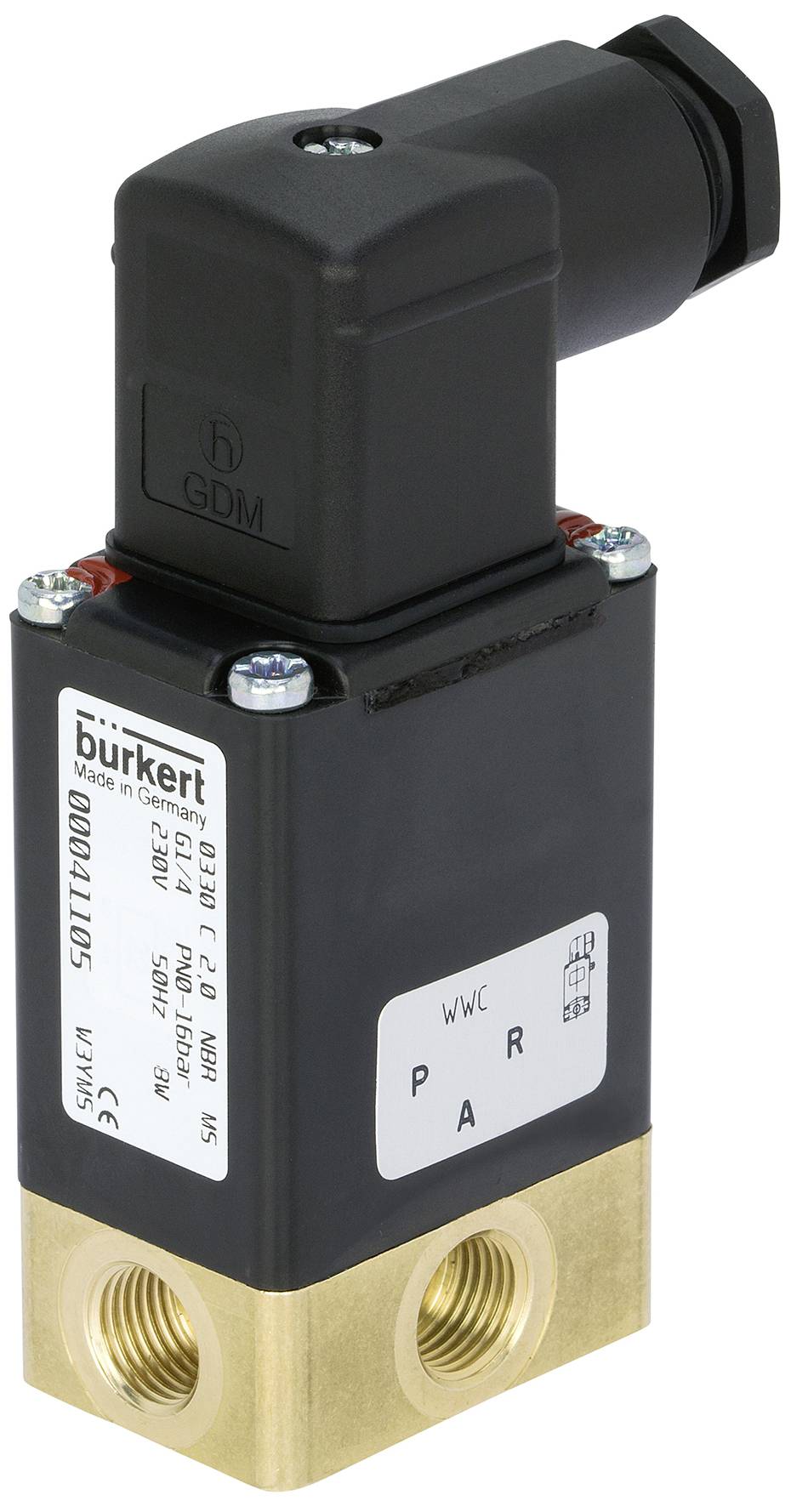

Liknande avbildning
Bürkert Magnetventil 178411 0330 24 V G 1/4 Nominell bredd 4 mm Direktverkande 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
1 Styck
Antal
Toal (1 912,00 kr / stycken)
1 912,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Höjdpunkter & detaljer
Magnetventil
- Direktverkande, mediaseparat ventil upp till nominell bredd DN 5
- Underhållsfri klappankarteknik
- Vibrationsbeständigt, blockskruvat spolsystem
- Servicevänlig, robust manuell manövrering
- Explosionsskyddade utföranden
Tekniska specifikationer
- Drift - manuellt arbete material: Pa (polyamid)
- Tätningsmaterial - sätestätning material: Elastomerer
- Tätningsmaterial - sittpackning material: NBR (nitrilgummi)
- Tätningsmaterial - tätning utåt material: NBR (nitrilgummi)
- Tätningsmaterial - sätestätning material Shore hårdhet: 70
- Tryck & temperatur - temperatur medium min: 0 °C.
- Tryck & temperatur - medium temperatur max: 80 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - trycksäker utförande: Nej
- Tryck & temperatur - nominellt tryck max (vätska) 5 bar.
- Tryck & temperatur - temperaturyta max: 150 °C.
- Elektrisk anslutning - Elektrisk anslutning typ: Kontaktbild form A enligt din en 175301-803
- Elektrisk anslutning - Elektrisk anslutningsposition: Ovan
- Elektrisk anslutning - Elektrisk anslutning, antal kontakter: 2 + skyddsledare
- Elektrisk anslutning - Elektrisk anslutning polaritet: Irrelevant
- Elektrisk anslutning - elektriskt anslutningsmaterial: Mässing
- Enhetsegenskaper - inbyggnadslängd 46 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - frånslagstid öppnar max. 15 ms
- Enhetsegenskaper - kopplingstid förslutning: Max. 15 ms
- Enhetsegenskaper - nominell driftstart/inkopplingstid: 100 %
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - luftström: Via sitsen
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - fastsättning typ: Metriska skruvar
- Enhetsegenskaper - driftstyp: Fällbart ankare
- Enhetsegenskaper - operation: Direkt verkande
- Egenskaper - Medigenkänning: Ja
- Enhetsegenskaper - brytarfunktion: On/off
- Enhetsegenskaper - frånslagstid öppnar min: 8 ms
- Enhetsegenskaper - kopplingstid stängs min: 8 ms
- Enhetsegenskaper - analystyp: Nej
- Enhetsegenskaper - ventilinställning öppningstid: Nej
- Enhetsegenskaper - ventilinställning stängningstid: Nej
- Enhetsegenskaper - oljebrännarventil: Nej
- Enhetsegenskaper - ångutförande: Nej
- Enhetsegenskaper - huvudventil med inbyggd sil: Nej
- Nominell bredd (kV värde) - QNn värde (gas) 255 l/min.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (P) (mm): 4 mm
- Nominell bredd (kV värde) - kV värde (vatten): 0,23 m3/h.
- Nominell bredd (kV värde) - huvudventil nominell bredd 1 (tum): 5/32 tum
- Nominell bredd (kV värde) - huvudventil nominell bredd 3 (R) (mm): 4 mm
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1/4
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 2 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 2 gängbeteckningar 1/4
- Process-/ledningsanslutning - ledningsanslutning 3 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 3 gängtyp G
- Process-/ledningsanslutning - ledningsanslutning 3 gängbenämning: 1/4
- Kapslingsklass - kapslingsklass IP (max. vid passande anslutning): IP65
- Spänning - batterispänning: Nej
- Spänning - spänning min / nominell spänning 24 V.
- Spänning max / nominell spänning 24 V.
- Spänning - växelspänning: Ja
- Spänning - likspänning: Nej
- Spänning - spänningstolerans positiv: 10 %
- Spänning - spänningstolerans negativ: 10 %
- Spole (Kern) - spole kablage överspänningsskydd: Utan
- Spole (Kern) - spole förställning av likriktare: Nej
- Spole (Kern) - spole polskydd: Nej
- Spole (Kern) - spole kablage, frihjulsdiod: Nej
- Spole (Kern) - tyst utförande: Nej
- Spole (Kern) – spole typ: Fastskruvad
- Spole (Kern) – spole material (mantling): EP (epoxiharts)
- Spole (Kern) - termisk isoleringsklass på drivningen: H.
- Spole (Kern) - påkopplingseffekt AC: 30 V.
- A
- Spole (Kern) - märkeffekt AC 15 V.
- A
- Material - huvudventil material mediumberörd: Mässing
- Material - ventilsäte material: Mässing
- Verkningssätt - fluidisk ledningsanslutning antal: 3
- Verkningssätt - ventilfunktion antal inställningar: 2
- Verkningsmekanism - ventilfunktion: F - fördelarventil - i viloläge tryckanslutning 1 (P/IN) öppen efter arbetsanslutning 2 (B/NO), arbetsanslutning 4 (A/NC) - Fördelningsventil - i viloläge tryckanslutning 1 (P/IN) öppen efter arbetsanslutning 2 (B/NO), arbetsanslutning 4 (A/NC) ges
- Funktion - manuellt arbete: Ja
- Verkningssätt - manuell drift typ: Tryckknapp
- Funktion - manuellt ansättning låsning: Ja
- Godkännanden - nominell effekt - 8 W.
- Spänning frekvens 50 Hz
- Typ av produkt
Magnetventil
- Driftspänning
24 V
- Drifttryck (max.)
0 bar
- Kapslingsmaterial
Mässing
- Anslutningstyp
G 1/4
- Drifttemperatur
0 °C (min)
- Medietemperatur, intervall
0 till 80 °C
- Tillverkarnr.
178411
- Driftstryck (min.)
0 bar
- Min. drifttemperatur
0 °C
- Tätningsmaterial
NBR
- Max. medietemperatur
80 °C
- Min. medietemperatur
0 °C
- Medium
Aggressiva medier
- Nominell bredd
4 mm
- Längd
46 mm
- QNn-värde
255 l/min
IP65
- Max. omgivningstemperatur
55 °C
- Verkningssätt
Direktverkande
- Kv-värde
0.23 m³/h
Dokument & nedladdningar
Datablad
Datablad 3046937 Bürkert Magnetventil 178411 0330 24 V G 1/4 Nominell bredd 4 mm Direktverkande 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3046937 Bürkert Magnetventil 178411 0330 24 V G 1/4 Nominell bredd 4 mm Direktverkande 1 st
Beskrivning
Ventilen 0330 är en direktverkande, dienseparat klaffventil. Finns i 3/2- och 2/2-vägsutförande. Som 3/2-vägsversion kan den användas som fördelare- eller blandningsventil. Beroende på applikationerna finns olika membrantyg och verkningsmetoder tillgängliga. Husets utbud består av mässing, rostfritt stål och polypropylen. Magnetspolarna pressas med en kemiskt beständig epoxider. Eftersom spolsystemet är skilt från mediet medium med ett membran, är ventilen särskilt lämplig för kritiska medier som aggressiva syror och baser. För start och provning är 0330 utrustad med manuellt handhavande. För reducering av energibehov kan alla spolar levereras med en elektronisk effektsänkning eller som impulsutförande. Reläets kopplingsläge kan via en kvitteringsåterkopplingssignal som binär- eller Namur-signal.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Tips
Kv-värdet anger vattengenomflödet genom en ventil i liter per minut vid ett tryck på knappt 1 bar och en vattentemperatur i området mellan 5 - 30 °C.
