Name: Bourns Inkremental Rotationsgivare 1 st Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC
Brand: Bourns
SKU: 2996416
Availability: SoldOut

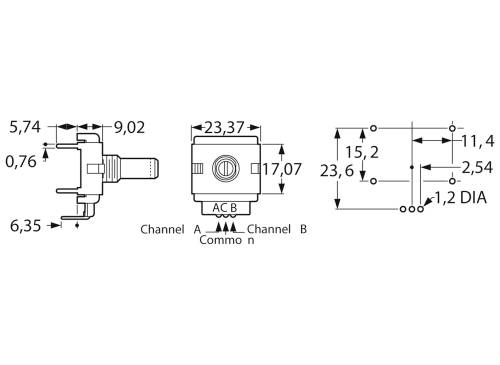

Elektrisk switch: Mått i mm angivna. Ovanför 5,74; höger 23,37; vänster 9,02. Märkning av kanaler A, B och Common.

Ritning/kretsschema

Typ av produkt

Rotationsgivare

Utförande

Inkremental

Anslutningstyp

Krets

Typ

Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Driftspänning

10 V

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (89,02 kr / stycken)

89,02 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Pulser per varv 24

Typ av produkt: Rotationsgivare

Typ: Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Utförande: Inkremental

Driftspänning: 10 V

Gränssnitt: Print

Anslutningstyp: Krets

Max. Puls per varv: 24

Max. temperatur: +85 °C

Längd: 24 mm

RoHS-godkänd: Ja

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2996416 Bourns Inkremental Rotationsgivare 1 st Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2996416 Bourns Inkremental Rotationsgivare 1 st Encoder: inkremental Pos: 24 24Impulse/Umdrehung THT 10VDC

Beskrivning

Inkrementell rotationsgivare typ Bourns ECW. För mittfäste; egenskaper: Kanal A medurs med 90° fasförskjutet för kanal B, utgång: 2-bit-gray-kod, 24 impulser per varv, stängt motstånd/öppen koppling: Max. 5,0 ohm/min. 100 kOhm, kontaktbelastning: 10 mA vid 10 VDC, max. 0,1 W, hastighet: Max. 120 varv/min, drifttemperaturområde: –40 till +85 °C, livslängd: 200 grader Varv, kapslingsklass IP 40, mått L: 24 mm. Utförande för kretskortsmontering med fästklämma typ ECW. Typ: ECW1J-B24-BC0024L, rotationsgivare

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
