Name: BALLUFF Vinkelfotodetektor BWL001L BWL001L mörkomkoppling 1 st
Brand: BALLUFF
SKU: 3416789
Availability: BackOrder

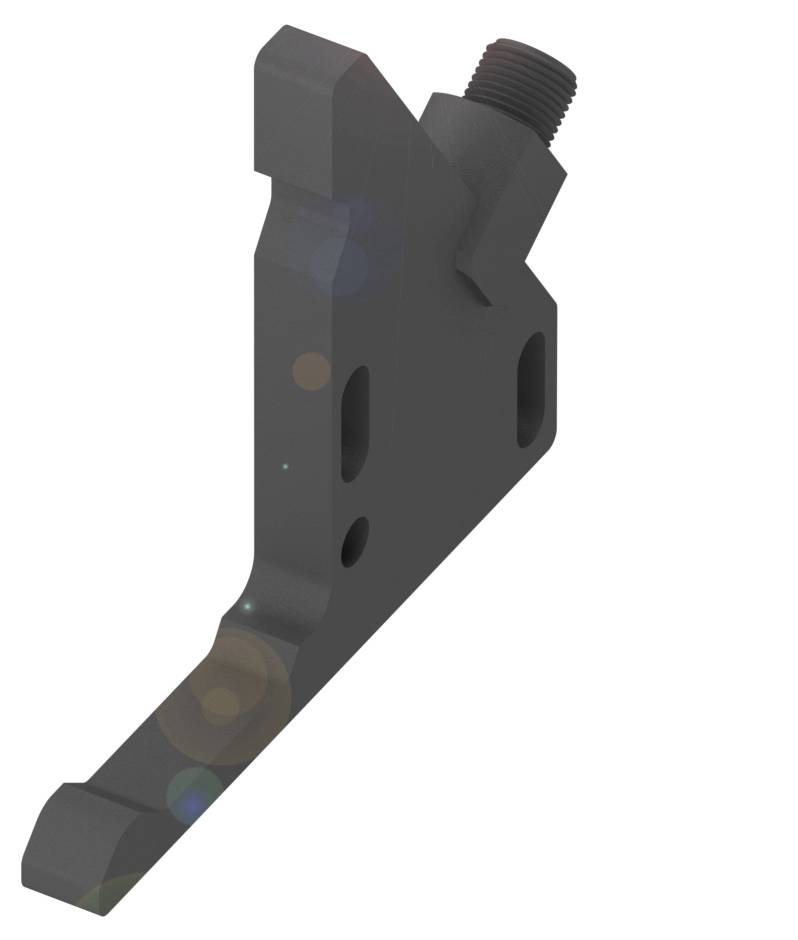

En svart, vinkelformad maskindel med sidoskruv och öppningar, troligen för industriella tillämpningar.

Liknande avbildning

Typ av produkt

Vinkelfotodetektor

Funktioner

mörkomkoppling

Driftspänning max.

30.0 V

Anslutningstyp

M12, 4 polig

Typ

BWL001L

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 30 nov.

Antal

Styck

Toal (3 672,00 kr / stycken)

3 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Fotocell

Mått 14 x 90 x 113 mm
Serie A
Gränssnitt: PNP slutare (NO)
Funktionsprincip: Vinkelfotocell
Funktionsprincip optisk: Enkelvägsfotodetektor

Tekniska specifikationer

Huvudfunktioner:Mått: 14 x 90 x 113 mm
Aktiv yta, material: Epoxiharts
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Serie A
Driftspänning UB: 10 - 30 V DC
Funktionsprincip: Vinkelfotocell
Funktionsprincip optisk: Enkelvägsfotodetektor
Höljets material: Rostfritt stål (1.4408), pulverlackerad
Ljustyp: Infraröd
Ljuspunktstorlek: Ø 3.0 mm ljusflöde
Gränssnitt: PNP slutare (NO)
Strålningskaraktäristiken: Divergent
Extra egenskaper:
Funktionsprincip: Vinkelfotocell
Mått 14 x 90 x 113 mm
Fäste: Skruv M6
Utgångsmotstånd Ra: 33.0 kOhm
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
beredskapsförskjuten TV max 100 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Maximal kapacitet för 0.5 µF för EU
Restström LR max: 50 µA
Rippel max. (% av UE): 15%
Brytfrekvens 1000 Hz
Kapslingsklass: II
Anslutning: Kontaktdon, M12x1-kontakt, 4-|polig
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Aktiv yta, material: Epoxiharts
Höljets material: Rostfritt stål (1.4408),|pulverlackerad
Kontakter, ytskydd: Guldpläterat
Serie A
Form: Vinkel|anslutning 30°
Visning: Utgångsfunktion - LED gul|LED grön: Driftspänning
Frånslagsvajer toff max. 0.5 ms
ljud max. 0.5 ms
Tomgångsström IO max. vid UE: 35 mA
Spänningsfall UD max. vid IE: 2.5 V.
Ytskydd mekaniska egenskaper: Pulverlackerad

Typ av produkt: Vinkelfotodetektor

Typ: BWL001L

Funktioner: mörkomkoppling

Driftspänning: 24

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Kontakttyp: 1 NO

Utgångar: PNP

Kopplingsfrekvens: 1000 Hz

Anslutningstyp: M12, 4 polig

Kapslingsmaterial: Rostfritt stål

Materialegenskaper: pulverlackerat

Sändare typ: LED IR

: IP67

Min. temperatur: -10 °C

Max. temperatur: 60 °C

Längd: 113.00 mm

Bredd: 14.00 mm

Höjd: 90.00 mm

Djup: 113 m

Mått.: (L x B x H) 113.00 x 14.00 x 90.00 mm

Innehåll: 1 st

Nominell spänning: 30.0 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416789 BALLUFF Vinkelfotodetektor BWL001L BWL001L mörkomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416789 BALLUFF Vinkelfotodetektor BWL001L BWL001L mörkomkoppling 1 st

Beskrivning

De vinkelfotoceller från Balls uff är en konsekvent vidareutveckling av gaffelfotocellerna för mer krävande användning. Dess speciella form och strålgeometri möjliggör start och detektering av objekt från nästan alla riktningar. Monteringen är enkel även i svåra utrymmen: Sändare och mottagare är fast anpassade till varandra. Serie=A, mått=14 x 90 x 113 mm, gränssnitt=PNP slutare (NO), funktionsprincip=vinkelfotocell, funktionsprincip optisk=envägsfotocell, strålkarakteristik=diment, ljustyp=IR, ljuspunktstorlek=Ø 3.0 mm ljusflöde, anslutning= kontaktdon, M12x1-kontakt, 4-polig, höljets material=rostfritt stål (1.4408), aktiv yta, material=epoxiharts, driftspänning UB=10...30 VDC, godkännande/överensstämmelse=CEcULUSWEEE
