Name: BALLUFF Ultraljudssensor Ultraljud PNP BUS004L Piece
Brand: BALLUFF
SKU: 3416463
Availability: BackOrder

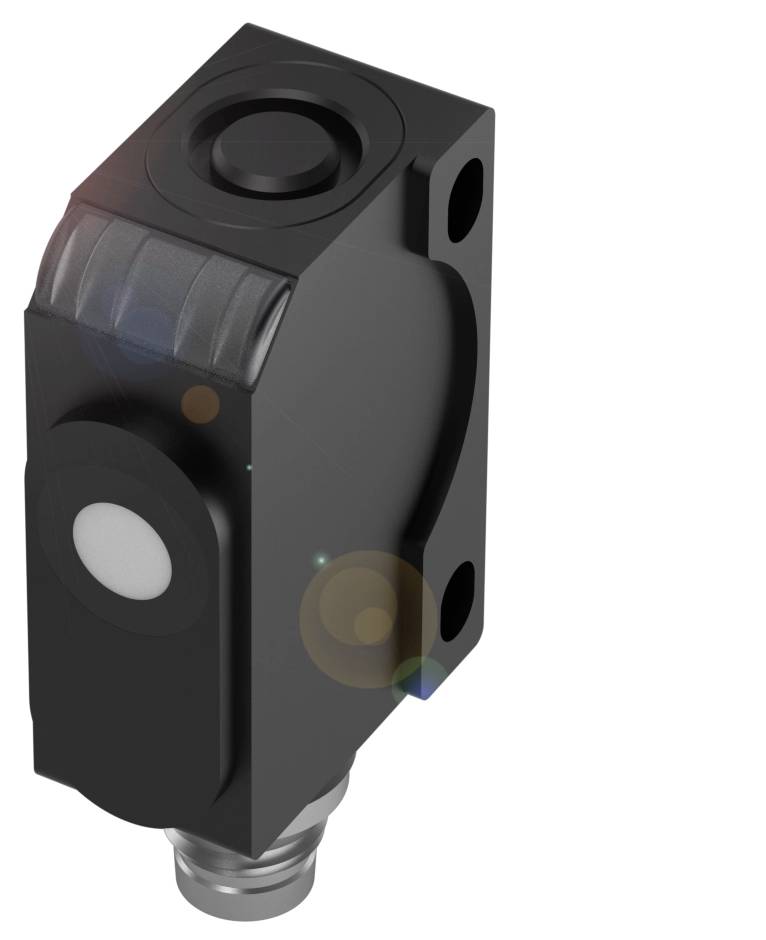

En svart, rektangulär sensor med en rund knapp och kabelanslutning undertill. Lämplig för automatiserade detekteringssystem.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Ultraljudssensor

Driftspänning max.

30 V

Utgångar

PNP

Avkänningsavstånd (max.)

240 mm

Datablad (PDF)

Leverans ons 25 nov.

Antal

Styck

Toal (3 512,00 kr / stycken)

3 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Anslutning: Kontaktdon, M8x1-kontakt, 4-polig
Konstruktion: Rätblocksformig
Kopplingsutgång: PNP slutande/brytande (NO/NC)
Höljets material: ABS
Aktiv yta, material: PU-skum/epoxiharts/glas

Viktig information!

Tekniska specifikationer

Utmärkande egenskaper:Aktiv yta, material: PU-skum/epoxiharts/glas
Anslutning: Kontaktdon, M8x1-kontakt, 4-polig
Konstruktion: Rätblocksformig
Driftspänning UB: 20 - 30 V DC
Höljets material: ABS
Räckvidd 50...350 mm
Kopplingsutgång: PNP slutande/brytande (NO/NC)
Brytfrekvens 25 Hz
Kapslingsklass: IP 67
Omgivningstemperatur -25...70 °C.
Repeterbarhet: ± 0.15 % FS
Extra egenskaper:
Mått 20.1 x 42.5 x 23 mm
Fäste: Skruv M3
Nominell driftspänning: DC 24 V
Driftspänning UB: 20 - 30 V DC
Brytfrekvens 25 Hz
Anslutning M8x1-kontakt, 4-polig
Kortslutningsskydd: Ja
Nominellt kopplingsavstånd Sn: 240 mm
MTTF (40 °C): 1657 a.
Aktiv yta, material: PU-skum/epoxiharts/glas
Kopplingsutgång: PNP slutande/brytande (NO/NC)
Höljets material: ABS
Kapslingsklass: IP 67
Omgivningstemperatur -25...70 °C.
Utgångsström max.: 200 mA
Inställningsmöjligheter: Fabriksinställning (reset)|knapplås på/av|slutare/öppnare|kopplingsavstånd, 2 värden|driftsläge
Serie: R06K1
Visning: Utgångsfunktion - LED gul|driftsläge - LED grön, blinkar|LED grön: Driftspänning|kopplingsfunktion - LED grön, blinkar
Justering: Knapp
Lagringstemperatur: -40...85 °C.
Hysteres H max 2 mm
Användning: Objektdetektering
Mätområde 50...350 mm
Driftsätt: Reflexionsstaster (fönster)|reflexaster (brytpunkt)|reflektionsfotocell
Ingångsfunktion: Synkronisationssignal
Strömförbrukning max. 35 mA
Synkronisering: Extern, valfritt antal sensorer
Upplösning: ≤ 0.037 mm
Repeterbarhet: ± 0.15 % FS
Polomkastningssäker registreringsområde/mätområde: Ja
Ultraljudsfrekvens elektrisk anslutning 500 kHz

Förpackningstyp: Piece

Typ av produkt: Ultraljudssensor

Typ: BUS004L

Driftspänning (min.): 20 V

Driftspänning max.: 30 V

Driftspänning: 20 - 30 V

Utgångar: PNP

Avkänningsavstånd (max.): 240 mm

Kopplingsfrekvens: 25 Hz

Utförande: Ultraljud

Anslutningstyp: Kontakt

Kapslingsmaterial: ABS

Kontakttyp: 1 PNP

: IP67

Min. temperatur: -25 °C

Max. temperatur: 70 °C

Längd: 23.0 mm

Bredd: 20.1 mm

Höjd: 42.5 mm

Mått.: (L x B x H) 23.0 x 20.1 x 42.5 mm

Strömtålighet per kortplats: 200 mA

Material: ABS

Nominell spänning: 30 V

Driftspänning: 24

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3416463 BALLUFF Ultraljudssensor Ultraljud PNP BUS004L Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3416463 BALLUFF Ultraljudssensor Ultraljud PNP BUS004L Piece

Beskrivning

Mät nivå, diskant eller Chang beröringsfritt. Universellt användbar, oberoende av färg och ytstruktur. Hög upplösning, stor räckvidd och små blindzoner garanterar högsta precision. Ultraljudssenssensorerna skiljer sig via sin spännings- eller strömutgång och varianter med extra kopplingsutgång. Konstruktion=quaderformad, kopplingsutgång=PNP slutande/brytande (NO/NC), anslutning=kontakter, M8x1-kontakt, 4-polig, höljets material=ABS, aktiv yta, material=PU-skum/epoxiharts/glas, räckvidd=50...350 mm, brytfrekvens=25 Hz, godkänd/konformitet=CEEEACWEEE, omgivningstemperatur=-25...70 °C, kapslingsklass=IP67, repeterbarhet=± 0.15 % FS, driftspänning UB=20...30 VDC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
