Name: BALLUFF Induktiv sensor Induktiv BES02WH BES02WH M12 quasi infälld PNP (Ø x L) 12 mm x 60.00 mm
Brand: BALLUFF
SKU: 3417372
Availability: BackOrder

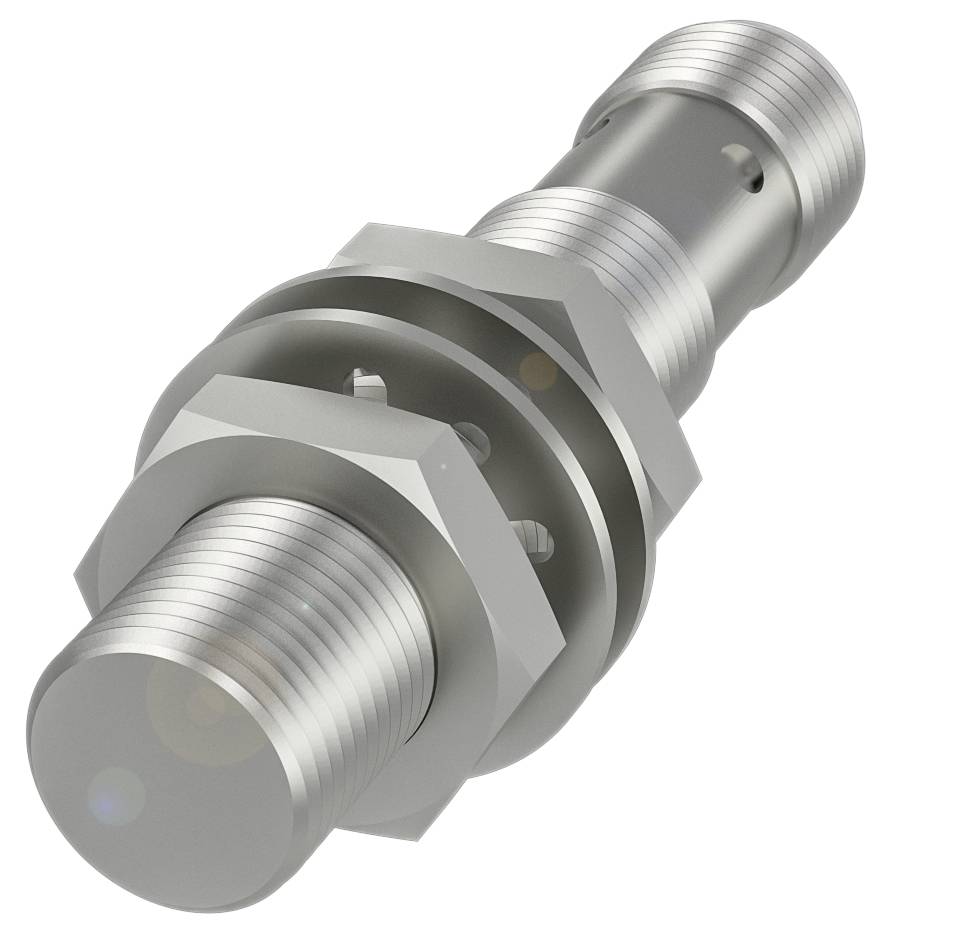

Cylindrisk metalldetalj med flera gängor och sexkantsmuttrar, möjligen ett maskinelement, på vit bakgrund.

Liknande avbildning

Typ av produkt

Induktiv sensor

Driftspänning max.

30.0 V

Utgångar

PNP

Avkänningsavstånd (max.)

4.9 mm

Utförande

Induktiv

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 7 dec.

Antal

Styck

Toal (1 690,00 kr / stycken)

1 790,00 kr

-6 %

1 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Beröringsfri sensor

Mått Ø 12 x 60 mm
Konstruktion: M12x1
Nästintill nedsänkt inbyggnad
Räckvidd: 6 mm
Kopplingsutgång: PNP slutare (NO)

Tekniska specifikationer

Huvudfunktioner: Mått: Ø 12 x 60 mm
Aktiv yta, material: Rostfritt stål
Anslutning: Kontaktdon, M12x1-kontakt, 4-polig
Konstruktion: M12x1
Driftspänning UB: 10 - 30 V DC
Tryckhållfasthet: Max. 80 bar.
Nästintill nedsänkt inbyggnad
Höljets material: Rostfritt stål
Räckvidd: 6 mm
Kopplingsutgång: PNP slutare (NO)
Brytfrekvens 400 Hz
Kapslingsklass: IP 67
Omgivningstemperatur -25...70 °C.
Extra egenskaper:
Mått Ø 12 x 60 mm
Visning av driftspänning: nej
Funktionsindikering: Ja
Utgångsmotstånd Ra: 47.0 kOhm
Nominell driftspänning: DC 24 V
Märkdriftström IE: 200 mA
Isolationsmärkspänning UI 75 V DC
Mätningskortslutningsström 100 A.
beredskapsförskjuten TV max 60 ms
Driftspänning UB: 10 - 30 V DC
Arbetskategori: DC-13
Minsta driftström i 0 mA
Maximal kapacitet för UE: 1 µF
Tomgångsström IO max., dämpad: 16 mA
Tomgångsström IO max., utan dämpning: 9 mA
Restström LR max: 100 µA
Rippel max. (% av UE): 15%
Brytfrekvens 400 Hz
Spänningsstabilitet statiskt max. 2 V.
Anslutning: M12x1-kontakt, 4-polig, A-kodad
Kortslutningsskydd: Ja
Säker mot polvändning: Ja
Möjlighet till utbyte: Ja
Säkrat omkopplingsavstånd sa 4.9 mm
Hysteres H max (% av Sr): 15.0 %
Nominellt kopplingsavstånd Sn: 6 mm
Realomkopplingavstånd Sr: 6 mm
Avstånd i reala termer Sr, tolerans ±10 %
Temperaturdrift max. (% av Sr): 10 %
Repeterbarhet max. (% av Sr): 5.0 %
MTTF (40 °C): 335 a.
Aktiv yta, material: Rostfritt stål
Åtdragningsmoment: 10 Nm ±10 %
Skala: M12x1
Fästlängd 41.00 mm
Nästintill nedsänkt inbyggnad
Kopplingsutgång: PNP slutare (NO)
Brytaravstängningsmärke: … Förgrund
Höljets material: Rostfritt stål
EN 60068-2-27, chock: Halvhus, 30 gn, 11 ms
EN 60068-2-6, vibration: 55 Hz, amplitud 1 mm, 3x30 min.
Kapslingsklass: IP 67
Omgivningstemperatur -25...70 °C.
Föroreningsgrad: 3
Tryckhållfasthet: Max. 80 bar.
Tryckhållfasthet, Obs! Tryckbeständig

Typ av produkt: Induktiv sensor

Typ: BES02WH

Driftspänning (min.): 10.0 V

Driftspänning max.: 30.0 V

Driftspänning: 10.0 - 30.0 V

Utgångar: PNP

Avkänningsavstånd (max.): 4.9 mm

Kopplingsfrekvens: 400 Hz

Utförande: Induktiv

Anslutningstyp: M12

Monteringstyp: quasi infälld

Konstruktionsstorlek: M12

Kapslingsmaterial: Rostfritt stål

Kontakttyp: 1 PNP

: IP67

Min. temperatur: -25 °C

Max. temperatur: 70 °C

Längd: 60.00 mm

Diameter: 12 mm

Mått.: (Ø x L) 12 mm x 60.00 mm

Nominell spänning: 24 V

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3417372 BALLUFF Induktiv sensor Induktiv BES02WH BES02WH M12 quasi infälld PNP (Ø x L) 12 mm x 60.00 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3417372 BALLUFF Induktiv sensor Induktiv BES02WH BES02WH M12 quasi infälld PNP (Ø x L) 12 mm x 60.00 mm

Beskrivning

Våra tryckfasta induktiva sensorer håller för ett tryck på upp till 500 bar. De är därför perfekt lämpade för positionsövervakning av hydraulik, t.ex. för slutpositionskontroll av hydrauliska cylindrar eller för övervakning av ventillägen. Mått=Ø 12 x 60 mm, konstruktion=M12x1, inbyggnads=quasi infälld, räckvidd=6 mm, kopplingsutgång=PNP slutande (NO), brytfrekvens=400 Hz, höljets material=rostfritt stål, aktiv yta, material=rostfritt stål, anslutning=kontaktdon, M12x1-kontakt, 4-polig, driftspänning UB=10...30 VDC, omgivningstemperatur=-25...70 °C, skyddsklass= IP67, godkännande/överensstämmelse=CEcULUSEACWEEE

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
