Arduino Smart-Industry-Kit AFX0175337396 PLC-kommunikationsmodul 12 V/DC, 24 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Höjdpunkter & detaljer
Styrsystem
- Dual-Core-datorkraft för snabb signalbearbetning och samtidig nätverkskommunikation
- Beröringsfri objektdetektering: Känner av metallobjekt exakt och helt slitagefri
- Triple-Connectivity med inbyggd Wi-Fi, Bluetooth Low Energy (BLE) och Ethernet
- Fyra kraftfulla reläkontakter (upp till 10 A)
- Stabiliserad 24 V-försörjning för störningsfri drift
- Enkel DIN-skenemontering
- Dubbel programmeringsvärld: Full kompatibilitet med Arduino IDE (C++) samt SPS-språk (IEC 61131-3)
- Optiskt feedback-system: Omedelbar tillståndsvisualisering med de robusta industriella 24V-LED:erna
- IoT & Cloud-Ready
- Utbyggbar arkitektur med 8 multifunktionella ingångar för ytterligare sensorer eller knappar
Tekniska specifikationer
- Centralenhet Arduino Opta WiFi (8 ingångar, 4 reläutgångar 10A)
- Sensorer: Induktiv (M8), kopplingsavstånd 1,5 mm, PNP-slutare
- Strömförsörjning: 230 V AC Input/24V DC Output (12 W)
- Kommunikation: Wi-Fi, Ethernet, Bluetooth LE, USB-C.
- Montering: Din-skena (din-skena 35mm)
- Typ
Smart-Industry-Kit
- Typ av produkt
PLC-kommunikationsmodul
- Antal utgångar max.
4
- Antal ingångar max.
8
- Antal I/O
12
- Antal reläutgångar max.
4
- Antal analoga ingångar max.
8
- Antal digitala ingångar max.
8
- Driftspänning
12 V/DC
24 V/DC
- Realtidsklocka
Ja (integrerat)
- Flashminne
16 MB
- Tillverkarnr.
AFX0175337396
- Gränssnitt
Ethernet
RS485
WiFi
Bluetooth®
USB-C
IP20
- Klockfrekvens
480 MHz
- Max. omgivningstemperatur
+55 °C
- Min. omgivningstemperatur
-20 °C
- Tidskopplingsur
Ja (integrerat)
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3730891 Arduino Smart-Industry-Kit AFX0175337396 PLC-kommunikationsmodul 12 V/DC, 24 V/DC
Beskrivning
smart Industry Kit är en systemlösning som är anpassad till varandra för beröringsfri objektigenkänning, processstyrning och fjärrövervakning. Baserat på den kraftfulla Arduino Opta WiFi Micro-SPS möjliggör detta set en direkt bryggkoppling mellan fysisk sensorik och digitala IIot-program (Industrial Internet of Things).
Satsen erbjuder en robust 24V-infrastruktur för montering på din-skena (din-Rail) och är perfekt ideal för prototyping, utbildning och industriella småstyrningar.
Centrala funktioner:
- Intelligent styrning: Arduino Opta WiFi med Dual-Core-processor (STM32H747XI) tillåter programmering i C++ (Arduino IDE) eller enligt IEC 61131-3 (SPS-språk).
- Exakt detektering: Den induktiva Contrinex M8-närhetssensorn (PNP, nedsänkt) registrerar metalliska objekt tillförlitligt och slitagefritt.
- Fullständig anslutning: Inbyggd WLAN, Bluetooth Low Energy och Ethernet möjliggör realtidsdataöverföring till Cloud eller till lokala instrumentpaneler.
Den högeffektiva Finder 78.12 switchad nätenhet ger stabiliserad 24 V DC-spänning för kontinuerlig drift.
- Visuell statuskontroll : Två industriella LED-signallampor (röd/grön) ger en tydlig optisk feedback via anläggningsstatus direkt på kopplingsskåpet.
Användningsområden:
- Produktionsövervakning: Räkning av komponenter och taktmätning.
Övervakning av tillstånd (Condition Monitoring) : Fjärrövervakning av maskintider och felmeddelanden.
Automatisering: Styrning av transportband, portar eller enkla steg i tillverkningen med Cloud-anslutning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Satsen erbjuder en robust 24V-infrastruktur för montering på din-skena (din-Rail) och är perfekt ideal för prototyping, utbildning och industriella småstyrningar.
Centrala funktioner:
- Intelligent styrning: Arduino Opta WiFi med Dual-Core-processor (STM32H747XI) tillåter programmering i C++ (Arduino IDE) eller enligt IEC 61131-3 (SPS-språk).
- Exakt detektering: Den induktiva Contrinex M8-närhetssensorn (PNP, nedsänkt) registrerar metalliska objekt tillförlitligt och slitagefritt.
- Fullständig anslutning: Inbyggd WLAN, Bluetooth Low Energy och Ethernet möjliggör realtidsdataöverföring till Cloud eller till lokala instrumentpaneler.
Den högeffektiva Finder 78.12 switchad nätenhet ger stabiliserad 24 V DC-spänning för kontinuerlig drift.
- Visuell statuskontroll : Två industriella LED-signallampor (röd/grön) ger en tydlig optisk feedback via anläggningsstatus direkt på kopplingsskåpet.
Användningsområden:
- Produktionsövervakning: Räkning av komponenter och taktmätning.
Övervakning av tillstånd (Condition Monitoring) : Fjärrövervakning av maskintider och felmeddelanden.
Automatisering: Styrning av transportband, portar eller enkla steg i tillverkningen med Cloud-anslutning.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Ingång: 8x konfigurerbar digital / analog (0-10V) ingång
- Utgång: 4x relä (250 V AC - 10 A)
- Processor: STM32H747XI Dual ARM® Cortex®: Cortex -M7 Kern upp till 480 MHz & Cortex -M4 Kern upp till 240 MHz
- Anslutning: Stöd för 10/100 Ethernet (TCP/IP eller Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (endast Opta WiFi), RS485 halv duplex (endast Opta RS485 och Opta WiFi)
- Minne: 1 MB RAM (programmering), 2 MB internt + 16 MB Flash QSPI
- RTC: Typisk 10 dagars energibevarande vid 25 °C, NTP-synkronisering via Ethernet möjlig
- IP-skydd: IP20
- Programmering
- Språk: Arduino programmeringsspråk via IDE/IEC-61131-3 som tillval: Kontaktplan (kop), funktionsblockdiagram (FUP), flödesssspråk (SFC), strukturerad text (ST), instruktionslista (AWL)
- Säkerhet: ATECC608B säkert element
- Matningsspänning 12...24 V DC
- Drifttemperatur -20 °C till +50 °C (-4 °F till 122 °F)

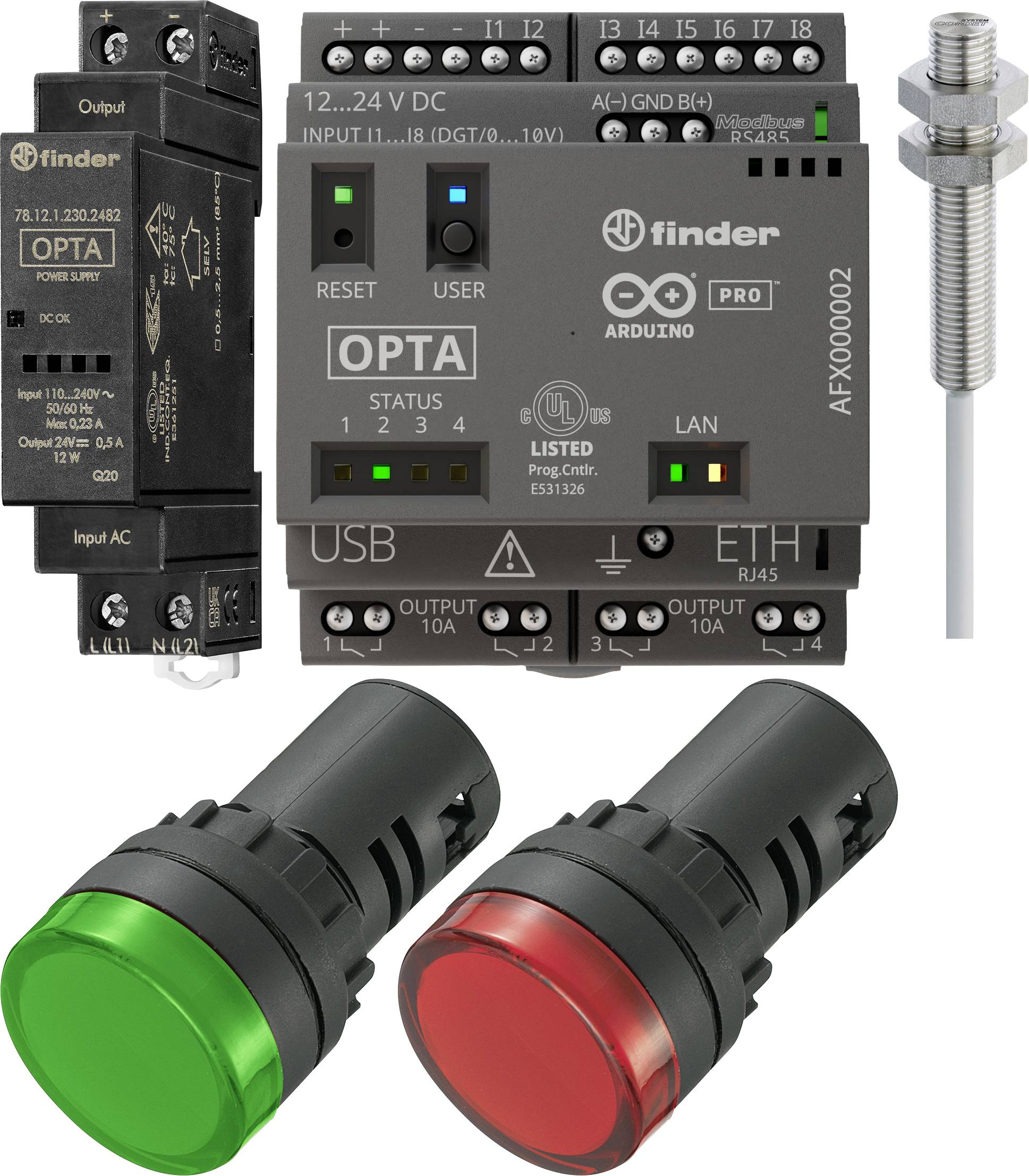

Ingår i leveransen
- Arduino Opta WiFi AFX00002
- Finder 78.12.1.230.2482 nätenhet för din-skena
- Contrinex induktiv sensor M8 nedsänkt PNP DW-AD-703-M8-bas
- TRU Components LED-signallampa grön 24 V/DC
- TRU Components LED-signallampa röd 24 V/DC
Tips
Observera att det här paketet är de tekniska kärnkomponenterna. För att garantera en omedelbar start krävs dessutom individuellt installationsmaterial (ingår inte i leveransen). För professionell montering rekommenderar vi:
Anslutningskabel: Flexibel styrledning/litzkabel (0,75 m²) för intern kabeldragning av 24V-komponenter.
Anslutningstillbehör: Ändhylsor för säker skruvförbindning.
– Nätanslutning: En strömkabel (230V) för matning av nätaggregatet med din-skena.
Montering: En standard-din-skena (35 mm) för stabil fastsättning av alla komponenter.
