Zettler Electronics AZ943-1CH-9DE Kretskort-relä 9 V/DC 15 A 1 switch 1 st

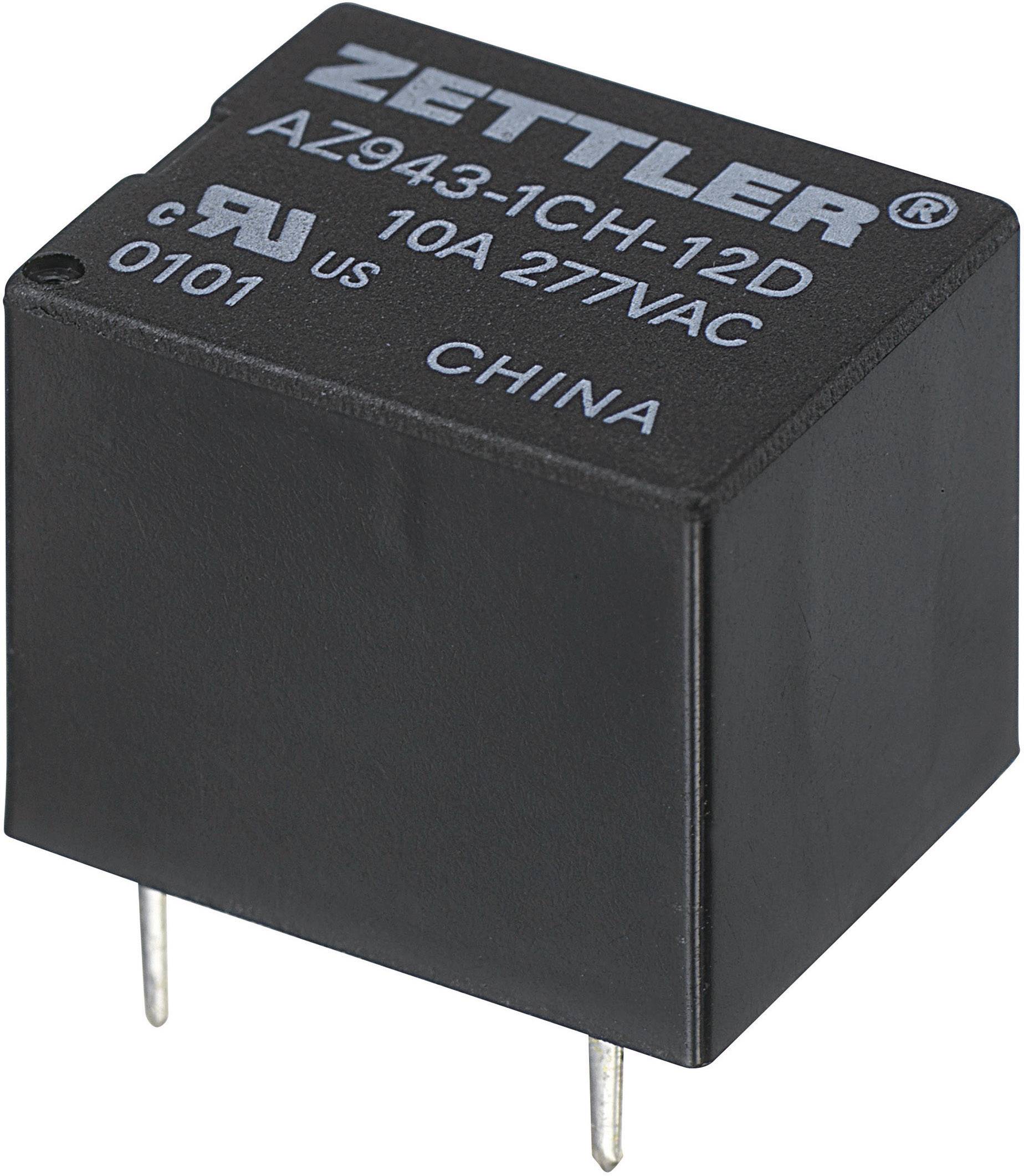

Ett svart reläe med påskriften 'Zettler AZ943-1CH-12D, 10A 277VAC, Kina'.

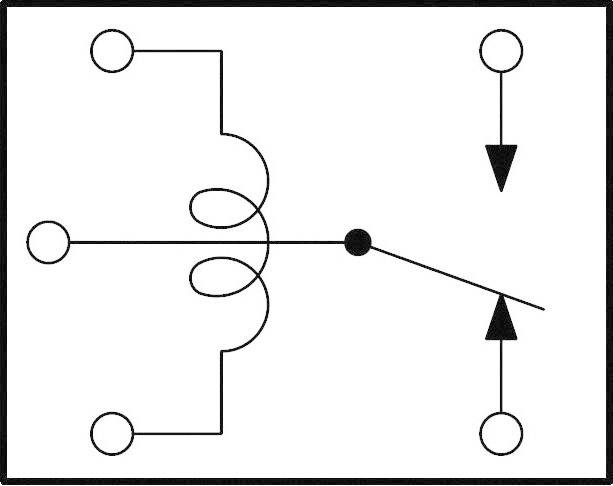

Kopplingsschema: Spole med switch och diod. Spolen är ansluten till en switch i mitten. En diod pekar nedåt.

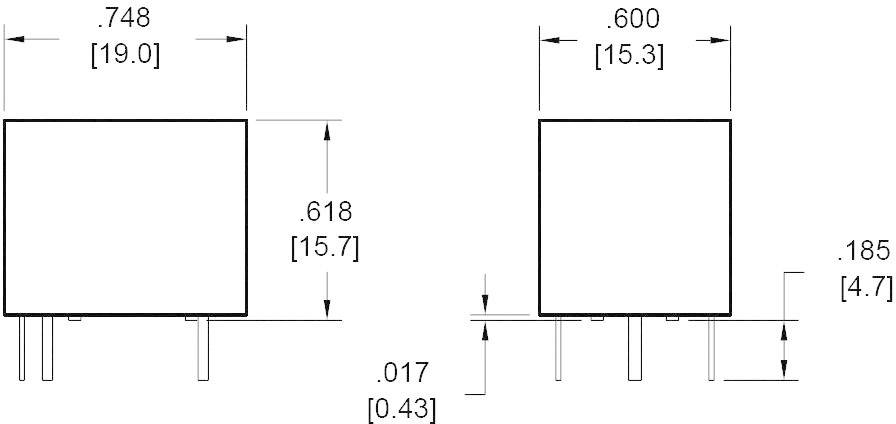

Teknisk ritning med mått för en rektangulär komponent. Bredd: '.748 [19.0]'. Höjd: '.618 [15.7]'. Djup: '.600 [15.3]' och avstånd från golv '.185 [4.7]'.

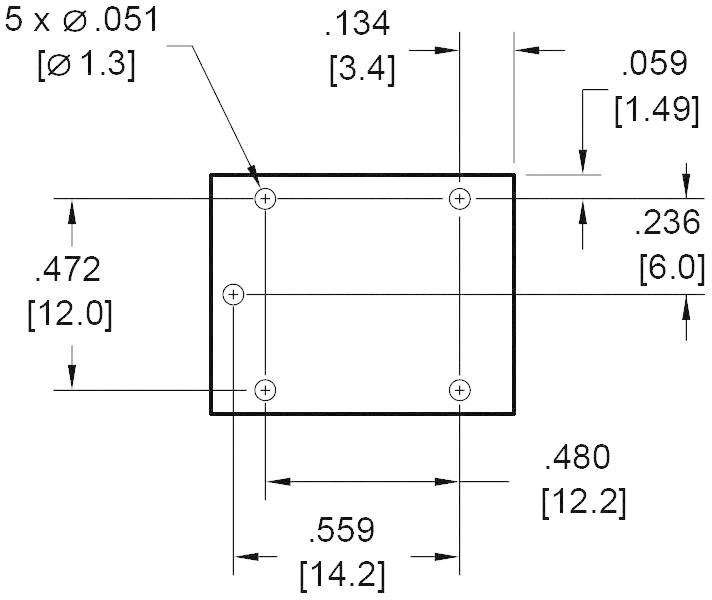

Teknisk ritning av en kvadratisk komponent med flera måttangivelser i tum och millimeter, hålpositioner och radier visade.
1/4
Liknande avbildning
Typ av produkt
Kretskort-relä
Nominell spänning spole
9 V/DC
Kontrolläge
monostabil, 1 spole
Kontakttyp
1 switch
Växelspänning (max.)
30 V/DC
300 V/AC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 29 okt.
646 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
27,92 kr
10
7% = 20,90 kr
25,83 kr
25
10% = 73,25 kr
24,99 kr
50
12% = 174,00 kr
24,44 kr
100
15% = 410,00 kr
23,82 kr
250
17% = 1 202,50 kr
23,11 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (27,92 kr / stycken)
27,92 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Miniatyr PCB reläer AZ943, 15 A

Viktig information!

Tekniska specifikationer

Typ av produkt

Kretskort-relä

Typ

AZ943-1CH-9DE

Nominell spänning spole

9 V/DC

Driftspänning (min.)

6.8 V/DC

Utlösningsspänning (max.)

20.1 V/DC

Kontrolläge

monostabil, 1 spole

Motstånd (spole)

225 Ω

Kontakttyp

1 switch

Kontaktmaterial

AgSnO

Växelspänning (max.)

30 V/DC

300 V/AC

Växelström (max)

15 A

Max. bryteffekt

210 W

2770 VA

Anslutning

Lödpin

Isolationsspänning

1000 V

Min. temperatur

-40 °C

Max. temperatur

+70 °C

Längd

19 mm

Bredd

15.3 mm

Höjd

15.7 mm

Mått.

(L x B x H) 19 x 15.3 x 15.7 mm

Innehåll

1 st

RoHS-godkänd

Ja

Dokument & nedladdningar

Datablad

Datablad 503609 Zettler Electronics AZ943-1CH-9DE Kretskort-relä 9 V/DC 15 A 1 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 503609 Zettler Electronics AZ943-1CH-9DE Kretskort-relä 9 V/DC 15 A 1 switch 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Förseglade version med TUV, UL och CUR godkännande.
