Zettler Electronics AZ2150W-1AE-24DEFT Kretskort-relä 24 V/DC 30 A 1 NO 1 st

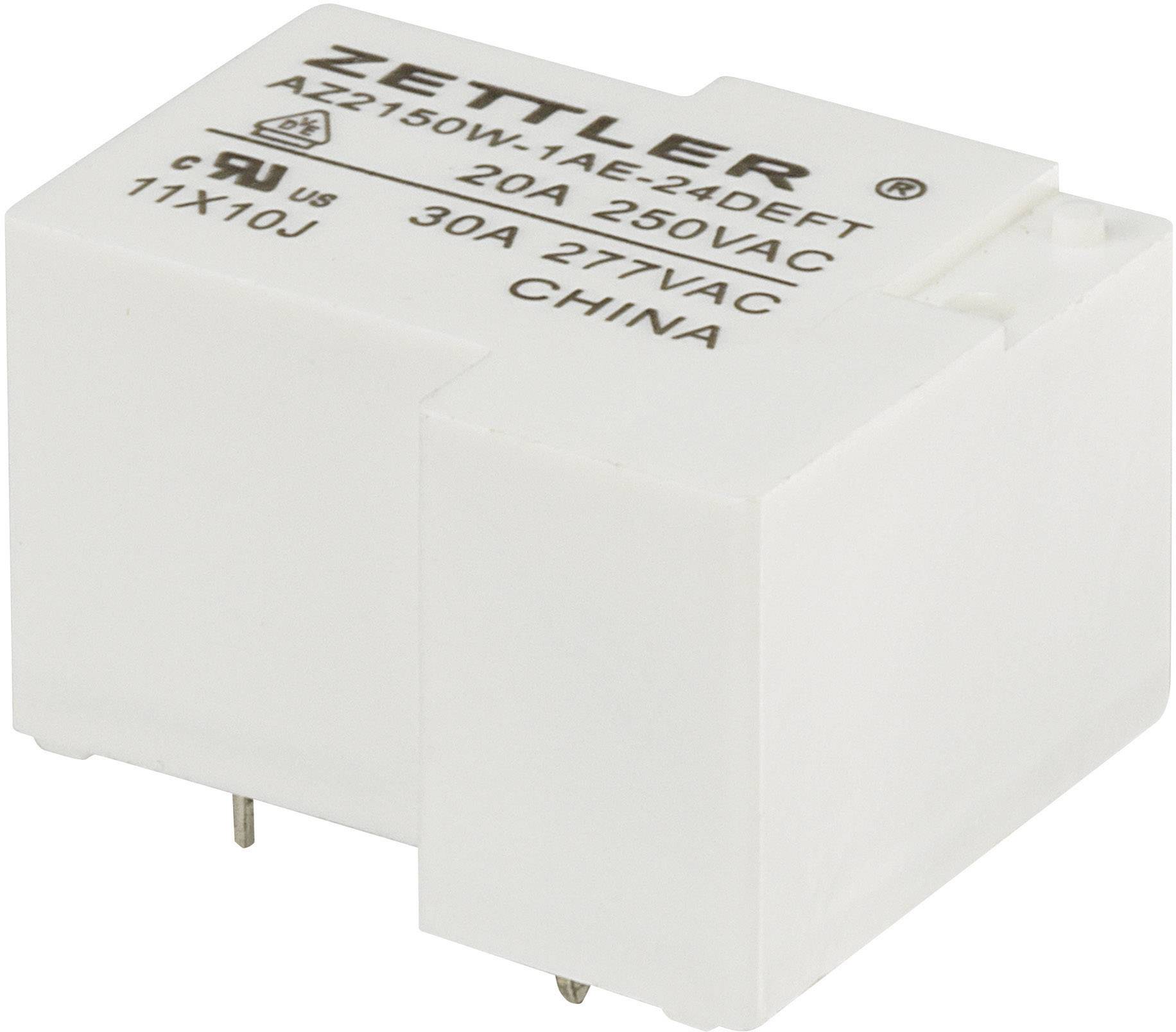

En vit elektrisk reläenhet från märket Zettler, modell AZ2150, med specifikationer för 20A 250VAC och 30A 277VAC.
Ett kopplingsschema med två olika symboler: Överst en switch med en pil; nedanför en spole, representerad med tre slingor.
Konstruktionsritning av en del med mått i tum och millimeter: Höjd 1,268 (32,2), bredd 1,063 (27,0), mindre mått detaljerade.
Teknisk ritning av en elektrisk komponents storlek: Bredd 0,791 tum (20,1 mm), avstånd från kanten 0,130 tum (3,3 mm).
Teknisk ritning av en maskinkomponent med mått i tum och millimeter. Huvudmåtten är 1,268 tum och 1,063 tum.
Teknisk ritning med mått och hålpositioner för en komponent. Inkluderar diameter-, längd- och avståndsvärden i tum och millimeter.
1/6
Liknande avbildning
Typ av produkt
Kretskort-relä
Nominell spänning spole
24 V/DC
Kontrolläge
monostabil, 1 spole
Kontakttyp
1 NO
Växelspänning (max.)
240 V/DC
440 V/AC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tors 29 okt.
88 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
52,00 kr
5
7% = 16,95 kr
48,61 kr
10
9% = 47,60 kr
47,24 kr
25
11% = 141,50 kr
46,34 kr
50
13% = 334,00 kr
45,32 kr
100
15% = 782,00 kr
44,18 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (52,00 kr / stycken)
52,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Högeffektsrelä

Viktig information!

Tekniska specifikationer

Typ av produkt

Kretskort-relä

Typ

AZ2150W-1AE-24DEFT

Nominell spänning spole

24 V/DC

Driftspänning (min.)

18 V/DC

Utlösningsspänning (max.)

38.8 V/DC

Kontrolläge

monostabil, 1 spole

Motstånd (spole)

520 Ω

Kontakttyp

1 NO

Kontaktmaterial

AgSnO

Växelspänning (max.)

240 V/DC

440 V/AC

Växelström (max)

30 A

Max. bryteffekt

900 W

8310 VA

Anslutning

Lödpin

Isolationsspänning

1500 V

Min. temperatur

-40 °C

Max. temperatur

+85 °C

Längd

32.2 mm

Bredd

27 mm

Höjd

20.1 mm

Mått.

(L x B x H) 32.2 x 27 x 20.1 mm

Innehåll

1 st

RoHS-godkänd

Ja

Dokument & nedladdningar

Datablad

Datablad 507756 Zettler Electronics AZ2150W-1AE-24DEFT Kretskort-relä 24 V/DC 30 A 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 507756 Zettler Electronics AZ2150W-1AE-24DEFT Kretskort-relä 24 V/DC 30 A 1 NO 1 st

Certifikat

Certifikat 507756 Zettler Electronics AZ2150W-1AE-24DEFT Kretskort-relä 24 V/DC 30 A 1 NO 1 st

Beskrivning

Observera, denna text är maskinöversatt.

Designad för effektförstärkare, sol växelriktare, vindkraftverk och alla applikationer där tunga laster ska växlas. Förseglad version.
