Weidmüller TRZ 24VDC 2CO Koppar-relä 24 V/DC 8 A 2 switch 10 st

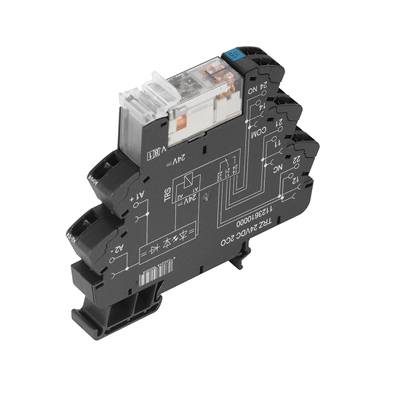

'Svart reläenhet i ett smalt hölje med en transparent överdel, flera anslutningar och etiketter synliga.'

Typ av produkt

Koppar-relä

Kontakttyp

2 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V/AC

Växelström (max)

8 A

Datablad (PDF)

Leverans tis. 29 sep.

5 Set

Antal (förpackningsstorlek 10 st)

Set

Toal (151,20 kr / stycken)

1 512,00 kr

exkl. moms

Fri frakt

Endast 5 Set kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Gränssnittsrelä

Industriförpackning med 10 styck

Tekniska specifikationer

Fukt: 5...95 % relativ fuktighet, Tu = 40 °C, ingen kondensbildning
Lagringstemperatur: -40 °C. ..85 °C.
Nominell effekt: 495 mW
Utlösnings-/avfallsspänning 17 V/3 VDC
Statusindikering med LED grön
Nominell omkopplingsspänning 250 V AC
Inkopplingsström 15 A/4 s.
Bryteffekt DC (ohmsk), max. 192 W @ 24 V.
min./max. Bryteffekt: 1 mA @ 24 V, 10 mA @ 10 V, 100 mA @ 5 V.
Max. brytfrekvens vid nominell belastning 0,1 Hz
Bärskena TS 35
Kontrollknapp: Nej
Mekanisk kopplingslägevisare: Nej
Märkspänning: 300 V
Överspänningskategori: III
Föroreningsgrad: 2
Spänningshållfasthet ingång - utgång 1,2 kVeff / 5 s.
Spänningshållfasthet hos intilliggande kontakter: 2,5 kVeff
Tål öppen kontakt 1 kVeff / 1 min.
Stötspänning: 6 kV (1,2/50 µs)
Avisoleringslängd Mätanslutning 8 mm
Klämområde, mätningsanslutning: 1,5 m²
Klämspann, min.: 0,14 m²
Klämspann, max 2,5 m²
Ledningsanslutningsarea, enkeltrådig, min.: 0,14 m²
Ledningsanslutningsarea, enkeltrådig, max. 2,5 mm²
Ledaranslutningsarea, fintrådig, min.: 0,14 mm²
Ledaranslutningsarea, fintrådig, max. 2,5 mm²
Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, min.: 0,14 mm²
Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, max. 1,5 mm²
Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 0,14 mm²
Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 1,5 mm²
Bladmått 0,6 x 3,5 mm
Brytspänning DC max. 250 V.
Urkopplingsfördröjning < 18 ms
Ledartyp: Styv kopparledare, fintrådig kopparledare
Pull-ström, typ.: 14 mA/2 mA DC
Spolspänning ersättningsrelä genom avvikelse från den nominella styrspänningen: Nej
Spolspänning ersättningsrelä 24 V DC

Typ av produkt: Koppar-relä

Typ: TRZ 24VDC 2CO

Anslutning: Fjäder

Tillverkarfärg: Svart

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V/AC

Växelström (max): 8 A

Max. bryteffekt: 2000 VA

Mekanisk livslängd: 30 x 10⁶ cykler

Luft/krypsträcka (spole/kontakter): 5.5 mm

: IP20

Max. temperatur: +60 °C

Min. temperatur: -40 °C

Djup: 87.8 mm

Bredd: 12.8 mm

Höjd: 90.5 mm

Mått.: (B x H x D) 12.8 x 90.5 x 87.8 mm

Innehåll: 10 st

Industriförpackning: Ja

Vikt: 56 g

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 306802 Weidmüller TRZ 24VDC 2CO Koppar-relä 24 V/DC 8 A 2 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 306802 Weidmüller TRZ 24VDC 2CO Koppar-relä 24 V/DC 8 A 2 switch 10 st

Beskrivning

TERMSERIES relämodul, 2 växlande kontakter, komplett modul bestående av
ett relä och en sockel med AC/DC/UC-spolar.
Dessa finns i olika utföranden:
med fjäderanslutningAgNi-kontakt
Valfritt med multispänningsingång: 24...230 V UCMed olika skyddskretsar
i ingången (frihjulsdiod, RC-element)Utkastare med ljusledarfunktion (statusindikering)
