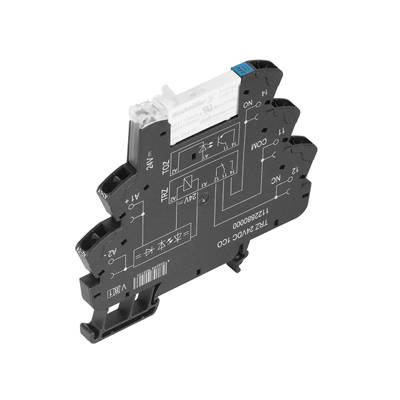

Weidmüller TRZ 24VDC 1CO Koppar-relä 24 V/DC 6 A 1 switch 10 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Koppar-relä
Kontakttyp
1 switch
Nominell spänning
24 V/DC
Växelspänning (max.)
250 V/AC
Växelström (max)
6 A
Datablad (PDF)
5 Set
Visa alternativ
Antal (förpackningsstorlek 10 st)
Toal (127,20 kr / stycken)
1 272,00 kr
exkl. moms
Fri frakt
Endast 5 Set kvar på lager
Höjdpunkter & detaljer
Gränssnittsrelä
- Industriförpackning med 10 styck
Tekniska specifikationer
- Fukt: 5...95 % relativ fuktighet, Tu = 40 °C, ingen kondensbildning
- Lagringstemperatur: -40 °C. ..85 °C.
- Nominell effekt: 280 mW
- Utlösnings-/avfallsspänning 16 V/3 VDC
- Statusindikering med LED grön
- Nominell omkopplingsspänning 250 V AC
- Inkopplingsström 20 A/20 ms
- Bryteffekt DC (ohmsk), max. 144 W @ 24 V.
- min./max. Bryteffekt: 1 mA @ 24 V, 10 mA @ 12 V, 100 mA @ 5 V.
- Max. brytfrekvens vid nominell belastning 0,1 Hz
- Bärskena TS 35
- Kontrollknapp: Nej
- Mekanisk kopplingslägevisare: Nej
- Märkspänning: 300 V
- Överspänningskategori: III
- Föroreningsgrad: 2
- Spänningshållfasthet ingång - utgång: 4 kVeff / 1 min.
- Tål öppen kontakt 1 kVeff / 1 min.
- Stötspänning: 6 kV (1,2/50 µs)
- Avisoleringslängd Mätanslutning 8 mm
- Klämområde, mätningsanslutning: 1,5 m²
- Klämspann, min.: 0,14 m²
- Klämspann, max 2,5 m²
- Ledningsanslutningsarea, enkeltrådig, min.: 0,14 m²
- Ledningsanslutningsarea, enkeltrådig, max. 2,5 mm²
- Ledaranslutningsarea, fintrådig, min.: 0,14 mm²
- Ledaranslutningsarea, fintrådig, max. 2,5 mm²
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, min.: 0,14 mm²
- Ledaranslutningsarea, fintrådig AEH med platskrage din 46228/4, max. 1,5 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), min.: 0,14 mm²
- Ledaranslutningsarea, fintrådig, AEH (din 46228-1), max. 1,5 mm²
- Bladmått 0,6 x 3,5 mm
- Brytspänning DC max. 250 V.
- Urkopplingsfördröjning ≤ 16 ms
- Ledartyp: Styv kopparledare, fintrådig kopparledare
- Pull-ström, typ.: 7.5 mA/1 mA DC
- Spolspänning ersättningsrelä genom avvikelse från den nominella styrspänningen: Nej
- Spolspänning ersättningsrelä 24 V DC
- Typ av produkt
Koppar-relä
- Typ
TRZ 24VDC 1CO
- Anslutning
Fjäder
- Tillverkarfärg
Svart
- Kontakttyp
1 switch
- Kontaktmaterial
AgNi
- Nominell spänning
24 V/DC
- Växelspänning (max.)
250 V/AC
- Växelström (max)
6 A
- Max. bryteffekt
1500 VA
- Mekanisk livslängd
5 x 106 cykler
- Luft/krypsträcka (spole/kontakter)
5.5 mm
IP20
- Max. temperatur
+60 °C
- Min. temperatur
-40 °C
- Djup
87.8 mm
- Bredd
6.4 mm
- Höjd
90.5 mm
- Mått.
(B x H x D) 6.4 x 90.5 x 87.8 mm
- Innehåll
10 st
- Industriförpackning
Ja
- Vikt
30.8 g
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 298864 Weidmüller TRZ 24VDC 1CO Koppar-relä 24 V/DC 6 A 1 switch 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 298864 Weidmüller TRZ 24VDC 1CO Koppar-relä 24 V/DC 6 A 1 switch 10 st
Beskrivning
TERMSERIES relämodul, 1 växlande kontakt, komplett modul bestående av
ett relä och en sockel med AC/DC/UC-spolar.
Dessa finns i olika utföranden:
med fjäderanslutningAgNi-kontaktValfritt med multispänningsingång: 24...230 V UCMed olika skyddskretsar
i ingången (frihjulsdiod, RC-element)Utkastare med ljusledarfunktion (statusindikering)
ett relä och en sockel med AC/DC/UC-spolar.
Dessa finns i olika utföranden:
med fjäderanslutningAgNi-kontaktValfritt med multispänningsingång: 24...230 V UCMed olika skyddskretsar
i ingången (frihjulsdiod, RC-element)Utkastare med ljusledarfunktion (statusindikering)
