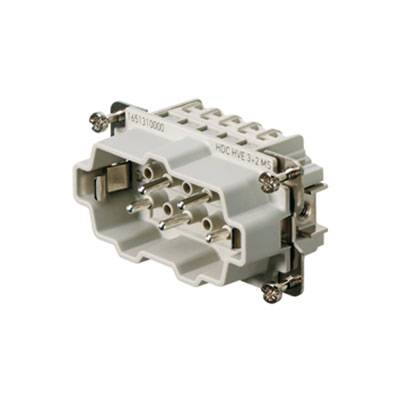

Weidmüller 1651310000 Stiftinsats RockStar® HDC HVE 3 + 2 + PE Skruv 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Stiftinsats
Anslutning
Skruv
Serie
RockStar® HDC HVE
Funktioner
med kopparlegering
Totalt antal poler
3 + 2 + PE
Datablad (PDF)
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
215,20 kr
3
5% = 32,01 kr
204,53 kr
5
7% = 74,70 kr
200,26 kr
10
8% = 178,00 kr
197,40 kr
25
10% = 524,50 kr
194,22 kr
50
11% = 1 227,50 kr
190,65 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (215,20 kr / stycken)
215,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
male insert
- HDC HVE 3 + 2 MS
Tekniska specifikationer
- Nettovikt: 54 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 35,7 mm
- Djup: 64 mm
- Längd sockel 64 mm
- Storlek 4
- Serie: HVE
- MÄRKSPÄNNING (DIN EN 61984) 830 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 8 kV
- MÄRKSTRÖM (DIN EN 61984) 20 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 9 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0,6 x 3,5
- Höjd kontakt 35,7 mm
- Antal effektkontakter 3
- Typ av produkt
Stiftinsats
- Serie
RockStar® HDC HVE
- Funktioner
med kopparlegering
- Anslutning
Skruv
- Totalt antal poler
3 + 2 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
3
2
- Ledararea (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
34
35.7 mm
64 mm
830 V
5
Pin
-40-125 °C
V0
8 kV
Screw connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
20 A
Thermoplastic
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 202863 Weidmüller 1651310000 Stiftinsats RockStar® HDC HVE 3 + 2 + PE Skruv 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 202863 Weidmüller 1651310000 Stiftinsats RockStar® HDC HVE 3 + 2 + PE Skruv 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Tapphållaren. HDC - insats, stift, 830 V, 20 A, Antal platser: 5, Skruvanslutning, Storlek: 4. högspännings skär HVE-serien är utrustade med två eftersläpande kontakter. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Kontakter 5 Märkström: 24 A, Märkspänning: 830 V, märkspänning enligt UL / CSA 600 V AC / DC, Skruv.
Tapphållaren. HDC - insats, stift, 830 V, 20 A, Antal platser: 5, Skruvanslutning, Storlek: 4. högspännings skär HVE-serien är utrustade med två eftersläpande kontakter. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Kontakter 5 Märkström: 24 A, Märkspänning: 830 V, märkspänning enligt UL / CSA 600 V AC / DC, Skruv.
