TRU COMPONENTS TC-9072556 N/A Motor 1 st

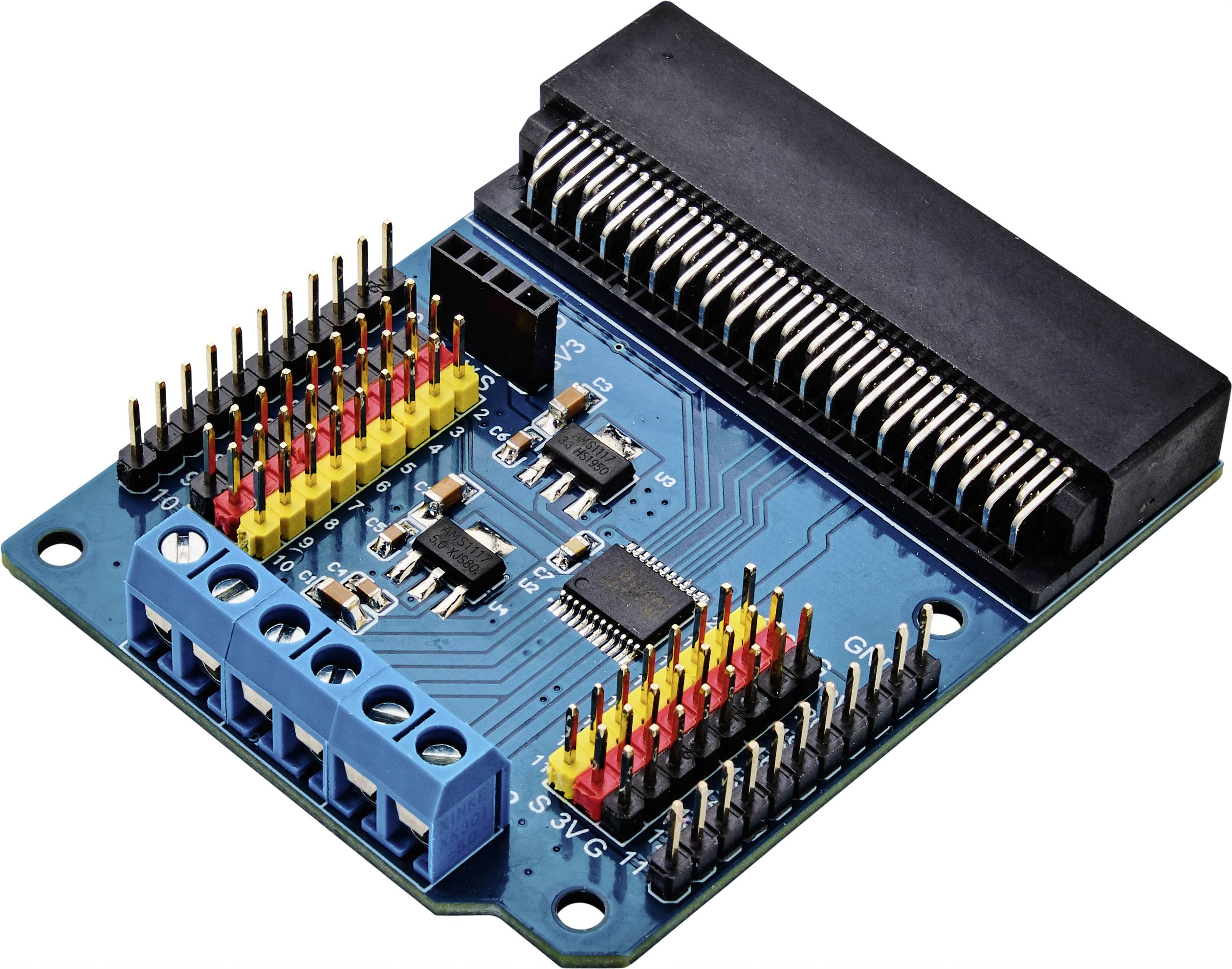

En blå elektronisk krets med flera anslutningar och stift som används för sammankoppling och styrning i tekniska projekt.

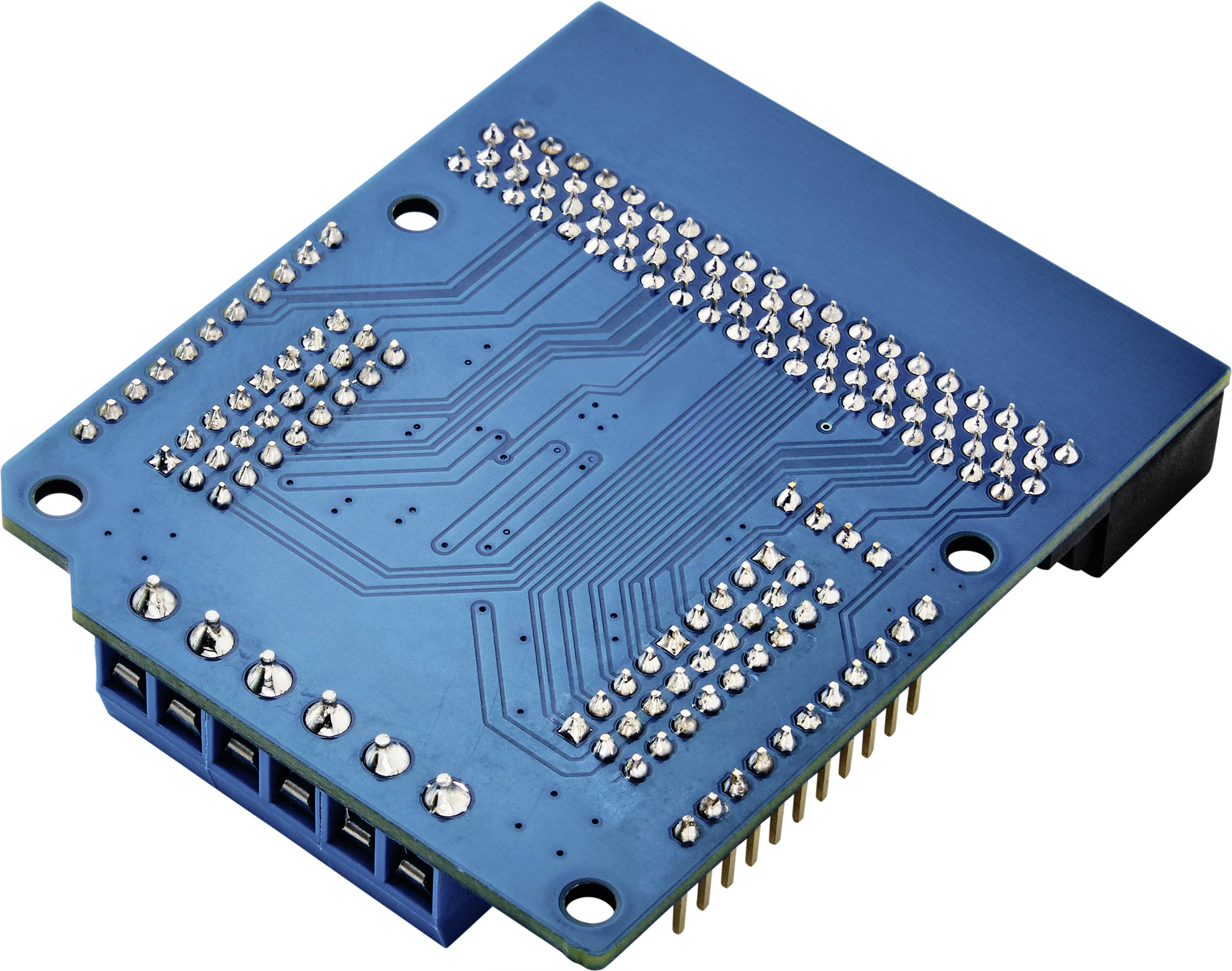

Blått elektronikmodul med synliga kretsar och kontaktpinnar, lämpligt för hårdvaruutveckling och elektronikprojekt.

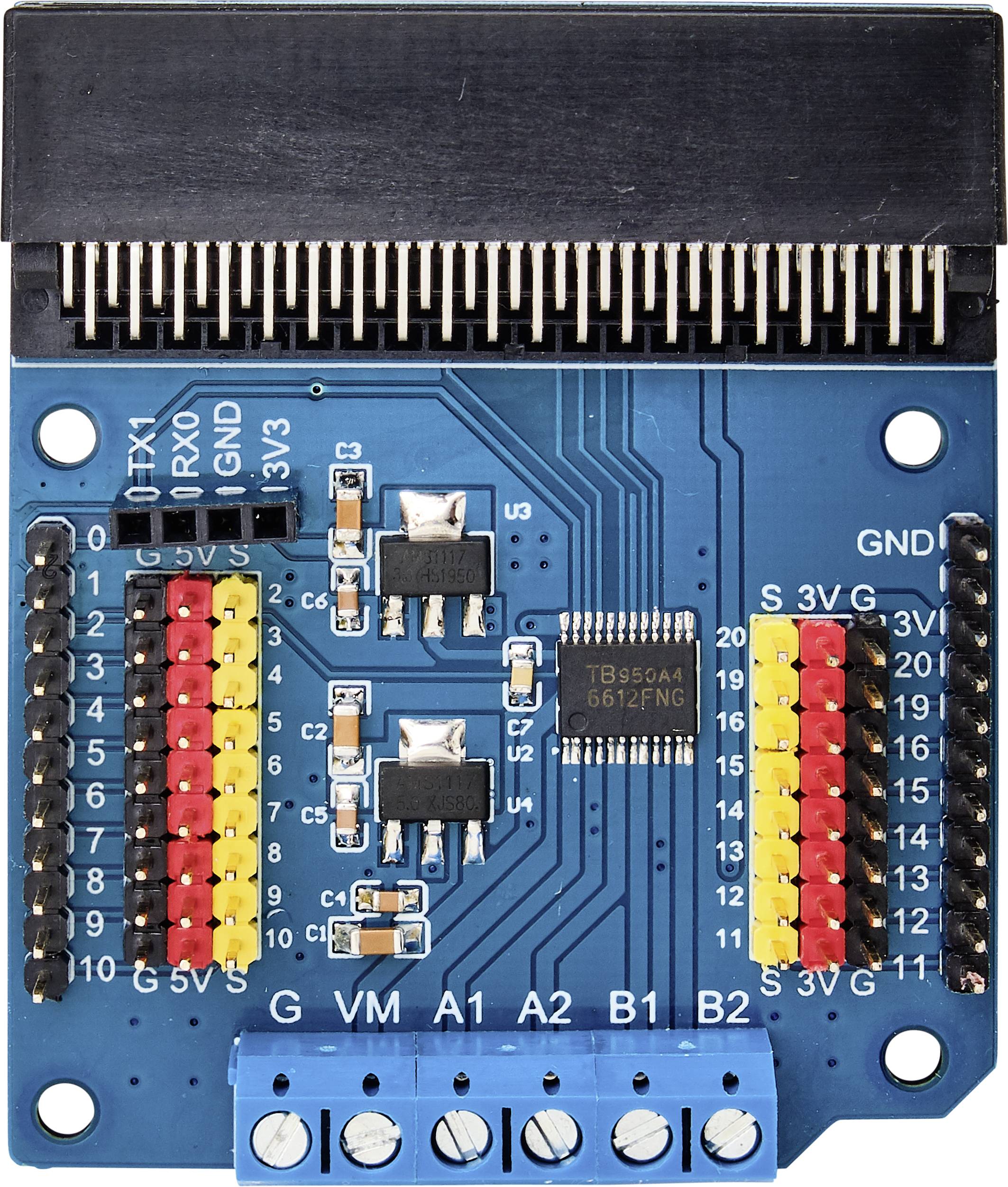

Ovanifrån vy av ett blått kretskort med flera färgglada stift, kontakter och en central mikrochip.

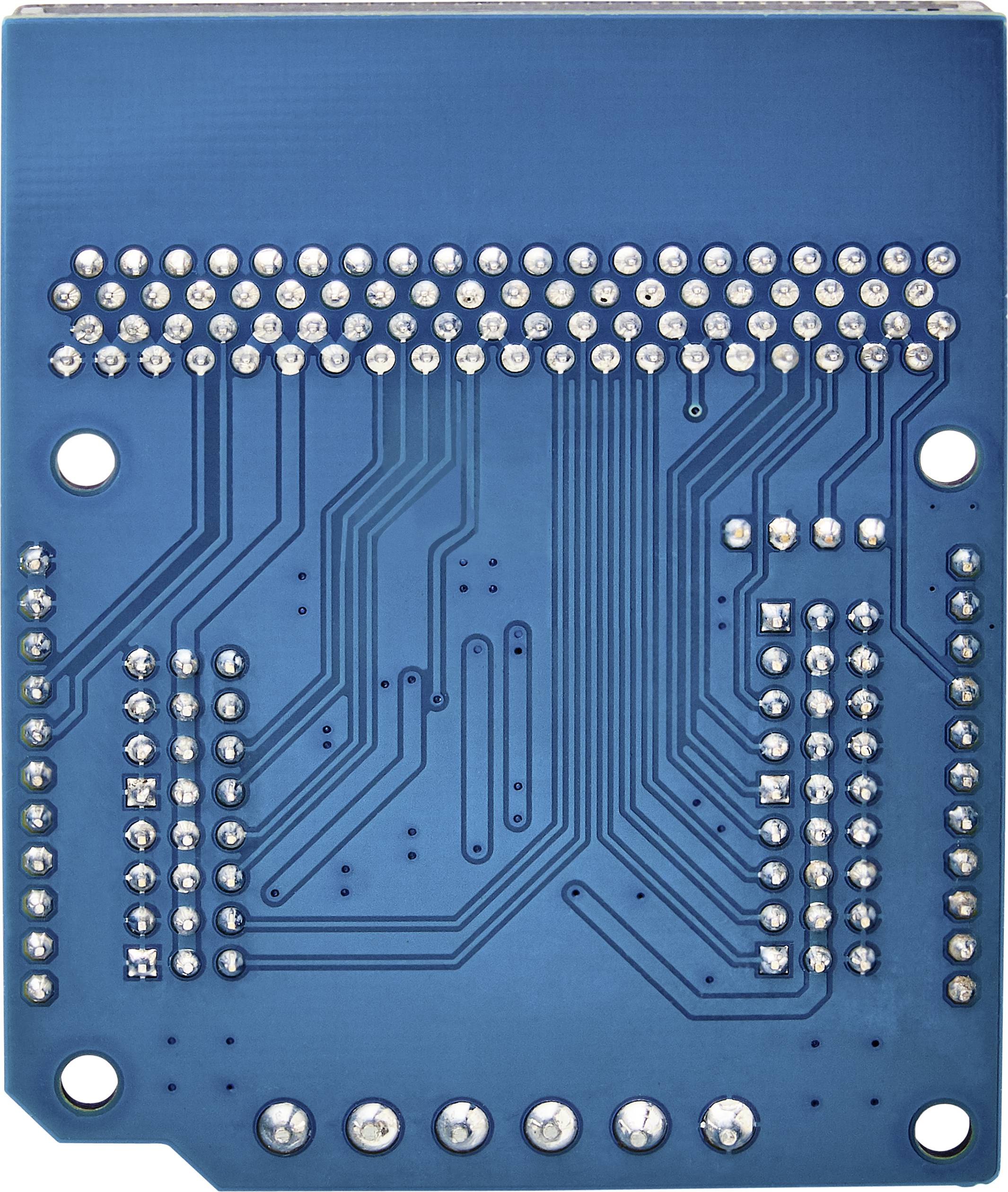

Baksidan av ett blått kretskort med synliga lödpunkter och ledningsbanor för elektroniska anslutningar och kretsar.

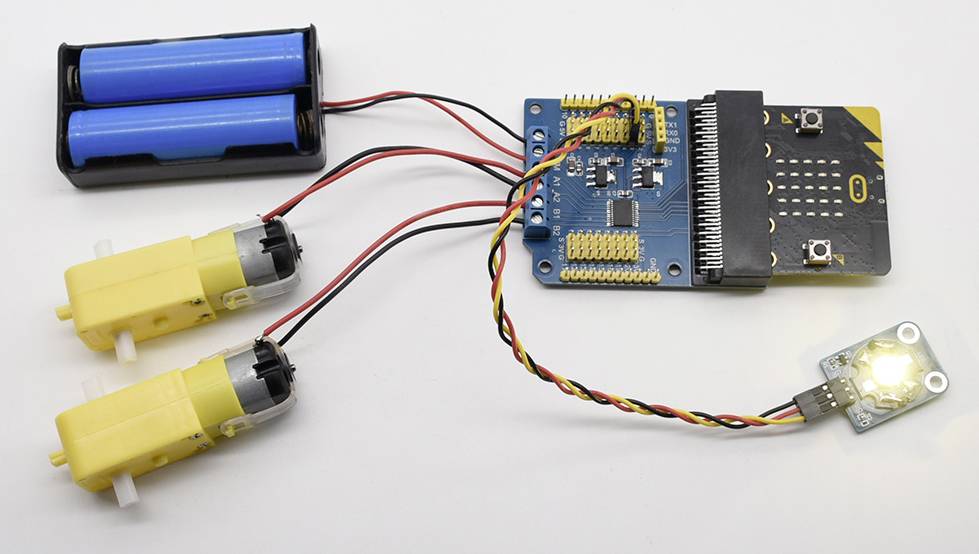

En enkel krets med en mikrocontroller, två gula motorer, ett batterihållare med två batterier och en lysande LED.

1/5

Viktig information!

Leverans tor. 24 sep.

35 Styck (Bara så länge lagret räcker)

Antal

Styck

Toal (71,20 kr / stycken)

71,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Motorkontrollkort för BBC Micro:bit

Inbyggt TB6612FNG-chip
Fyra motorstyrningslägen: Framåt/bakåt/broms/stopp.
Kontinuerlig utgångsström upp till 1,2 A.
Inbyggd med 3,3 V- och 5V-spänningsregulator-chip

Tekniska specifikationer

Förpackningstyp: Bulk

Typ av produkt: Motor

Passar till: BBC micro:bit

Driftspänning (min.): 6 V

Driftspänning max.: 12 V

Lämplig för: BBC micro:bit

Höjd: 12 mm

Längd: 70 mm

Bredd: 58 mm

Vikt: 35.2 g

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2268139 TRU COMPONENTS TC-9072556 N/A Motor 1 st

Beskrivning

Detta motordrivkort underlättar för BBC Micro:bit att styra en DC-motor. Fyra motorstyrningslägen: Framåt/bakåt/broms/stopp. Tillgång för anslutning av 3-stiftslister.
Motordrivkretsen integrerar TB6612FNG-chipet. Den kan leverera upp till 1,2 A kontinuerlig drivström per kanal, med toppströmmar på upp till 2A/3,2 A. Och PWM-stödfrekvensen är upp till 100 kHz. Det finns 4 motorstyrningslägen: Framåt/bakåt/broms/stopp. Och PWM-stödfrekvensen är upp till 100 kHz. För kabeldragning bryter kretskortet alla stift med 3-stifts-gränssnittet, så att du kan ansluta andra sensorer med 3-stifts-tråd till kretskortet. Samtidigt är ett spänningsstyrt 3,3 V- och 5V-chip integrerat på Breakout-kretskortet som leder till ett 3,3 V- och 5V-effektutgångsgränssnitt. Kretskortet är också utrustat med en seriell kommunikationsanslutning för att underlätta anslutning av Bluetooth-modulen.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
