TRU COMPONENTS TC-9072540 N/A Expansionskort Passar till: BBC micro:bit 1 st

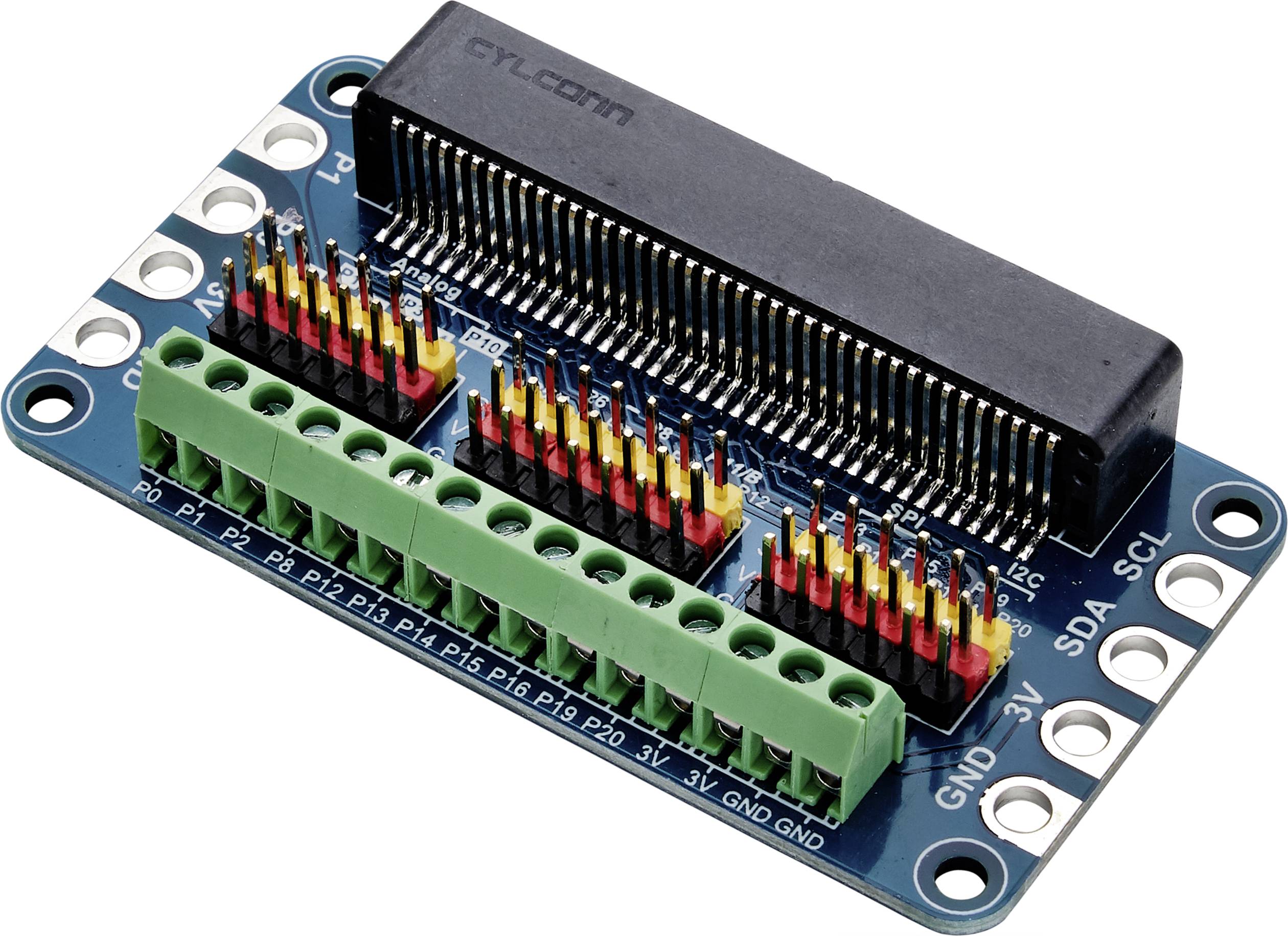

Ett grönt kretskortmodul med platser och anslutningar för elektronisk kabeldragning, använt för kretskortsutökning.

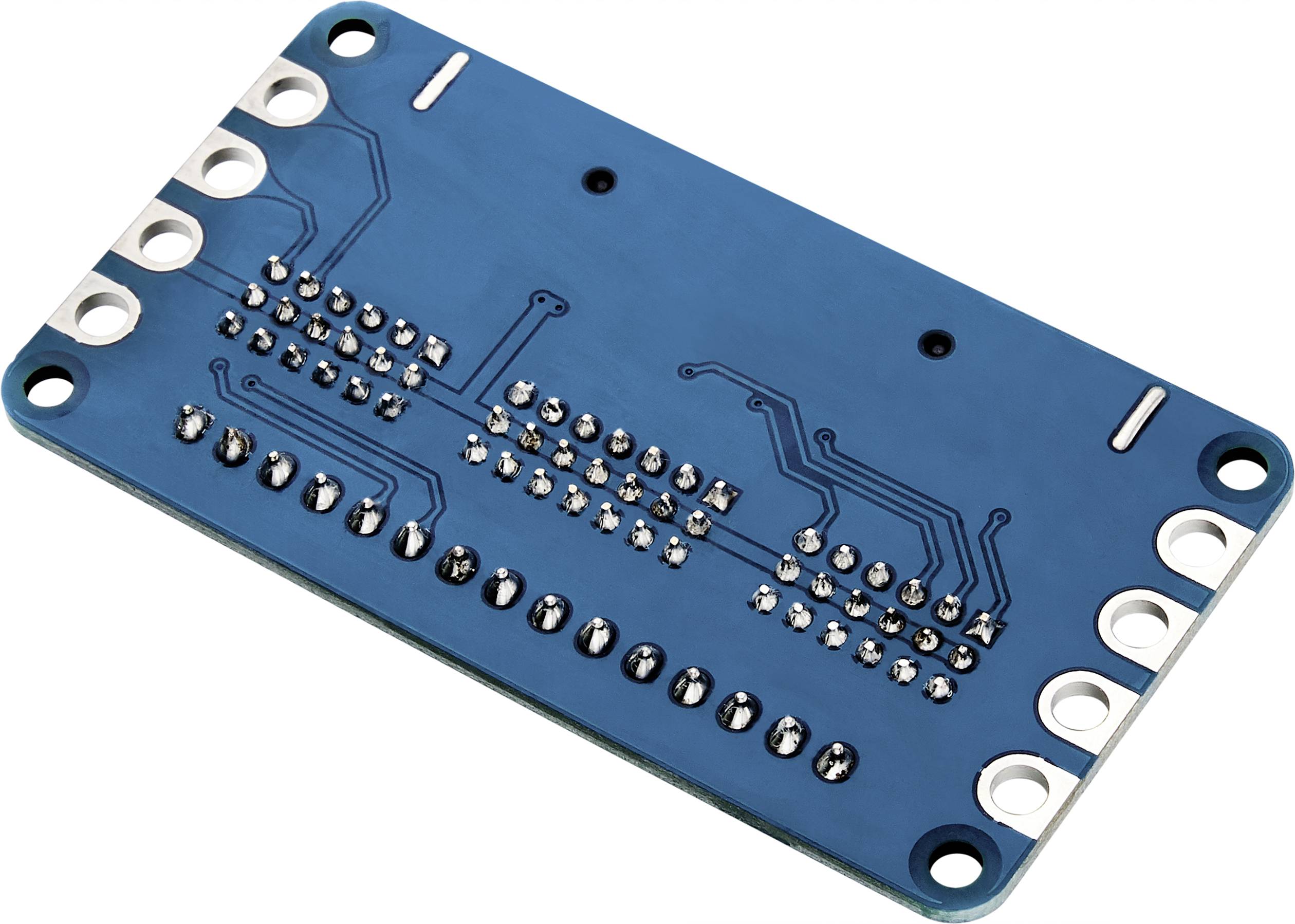

Mikrocontrollerkort med blå färg och flera lödkontakter. Innehåller kretsar och anslutningar för elektroniska förbindelser.

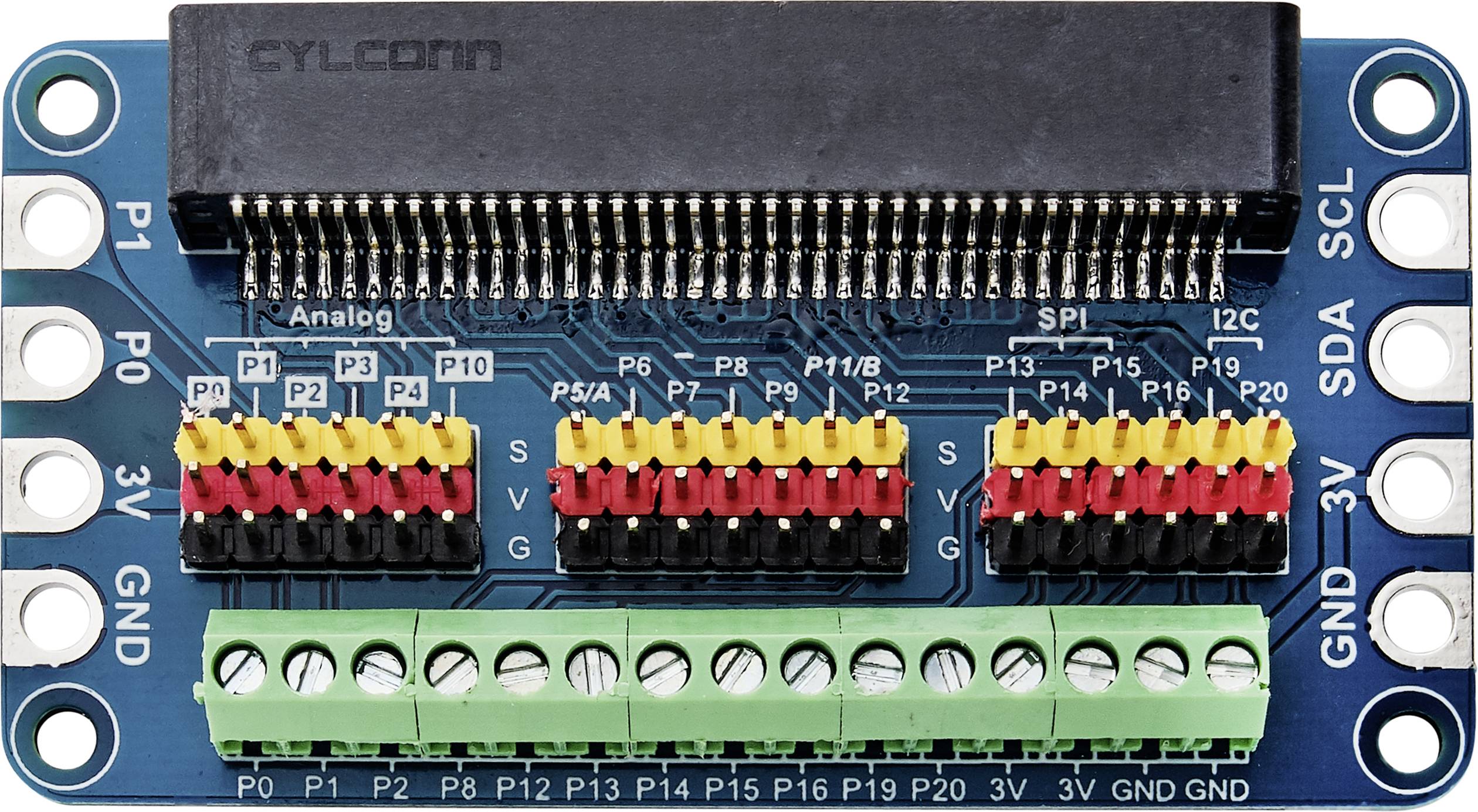

Raspberry Pi GPIO-expansionskort med numrering för pins, anslutningar för I2C, SPI och analoga signaler. Pins färgmärkta.

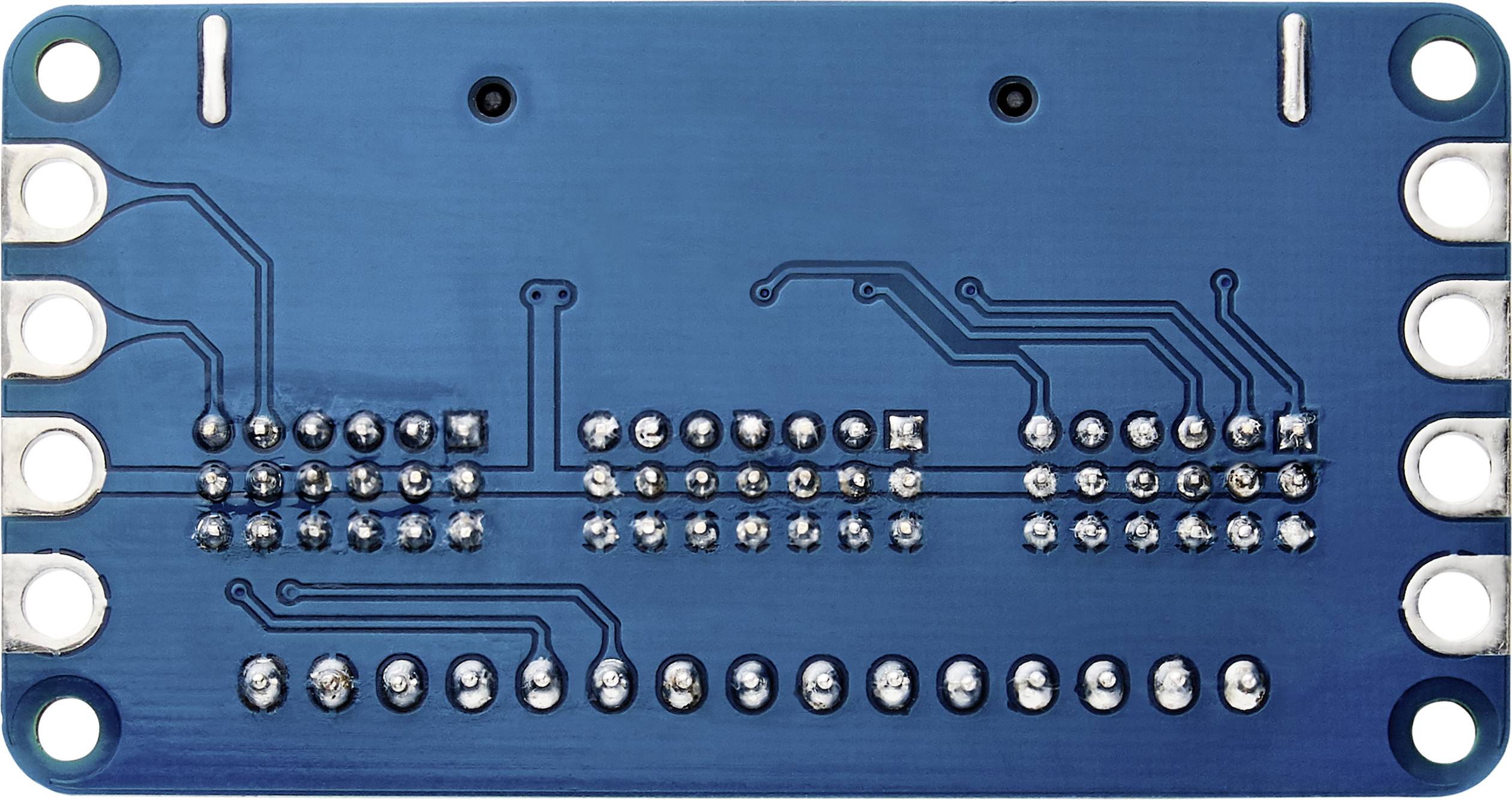

En blå elektronisk kretskort med flera lödpunkter och ledningsbanor. Rektangulärt layout med anslutningar på sidorna.

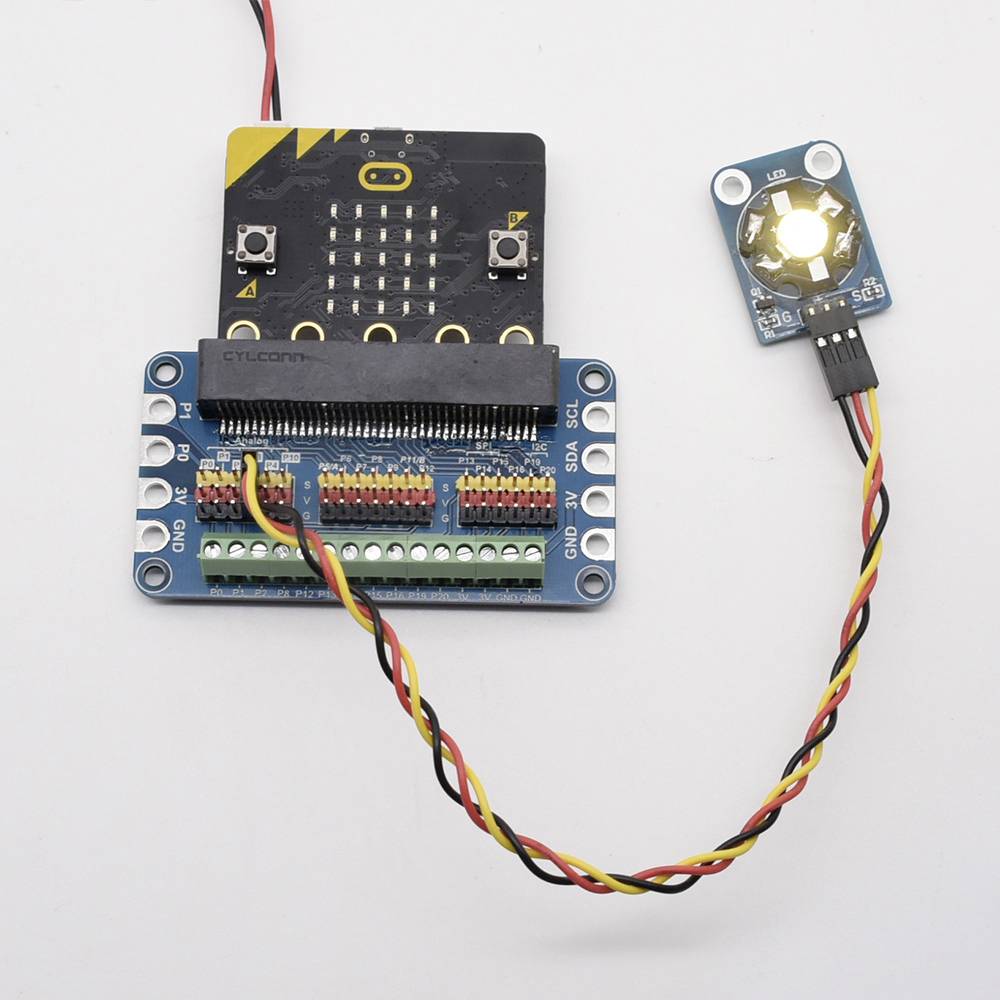

En elektronisk krets med en mikrokontroller på ett kretskort, ansluten till en belyst sensor, visas.

1/5

Viktig information!

Snabb leverans tis. 22 sep.

339 Styck

Antal

Styck

Toal (103,20 kr / stycken)

103,20 kr

exkl. moms

14 dagars returrätt ingår

Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp: Bulk

Serie: micro:bit

Typ av produkt: Expansionskort

Gränssnitt: Stiftskontakt

Lämplig för: BBC micro:bit

Typ av verktyg: Expansions-kort

Höjd: 12 mm

Längd: 40 mm

Bredd: 76 mm

Vikt: 25.7 g

Passar till: BBC micro:bit

Plastfri förpackning: Plastfri förpackning

Dokument & nedladdningar

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2268135 TRU COMPONENTS TC-9072540 N/A Expansionskort Passar till: BBC micro:bit 1 st

Beskrivning

För att göra anslutningen mer direkt har sensoravskärmningen utförd alla IO-stift i kanten på Micro:bit-moderkortet till 3-PIN-gränssnittet. Dessa ger ett enkelt sätt att ansluta kopplingar med hjälp av jumpertrådar. Etikett G betyder GND; V är VCC (3,0-3V); s är signal-PIN; motsvarar IO-stift på BBC Micro:bit-moderkort.
Det finns 3 typer av sammankopplingar enligt följande:
Anslut de gyllene ringarna på skärmningen med sensormoduler med krokodilklämmor
Anslut sensormodulerna med stiftlister på skärmningen med bryggningskablar.
Anslut de gröna anslutningsblocken på skärmningen med ledningstråd.

Det finns 4 typer av strömförsörjningsmetoder för avskärmning och BBC Micro:bit-moderkort. Direkt anslutning av batterihuset till Micro:bit-moderkortet för strömförsörjning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
