Theben KNX SM 4 KNX Dimmeraktor

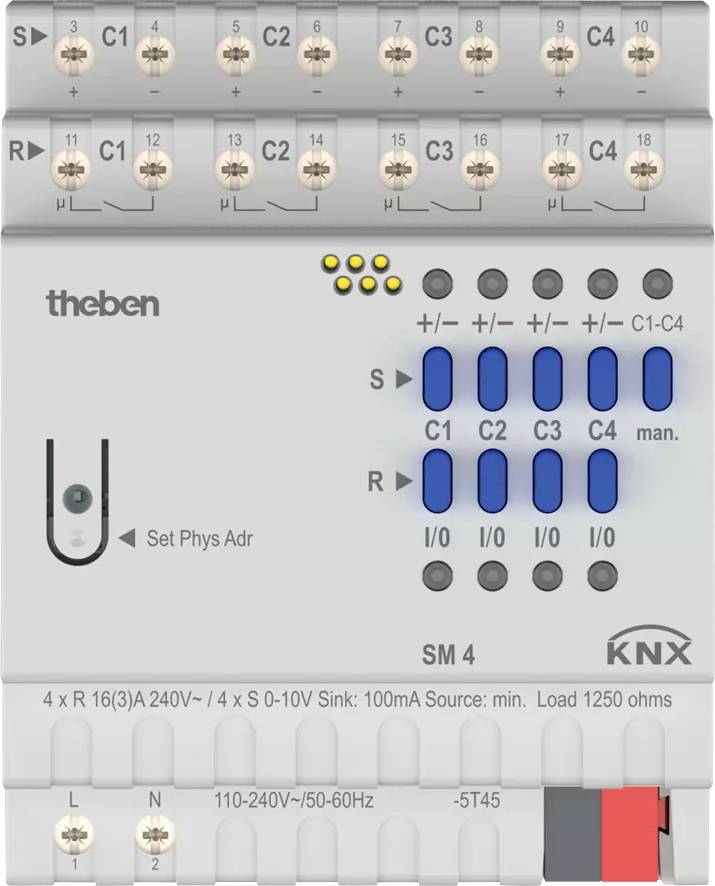

En KNX-switchaktor med fyra switchkanaler för styrning av elektriska laster. Ovanpå finns anslutningar och statuslampor.

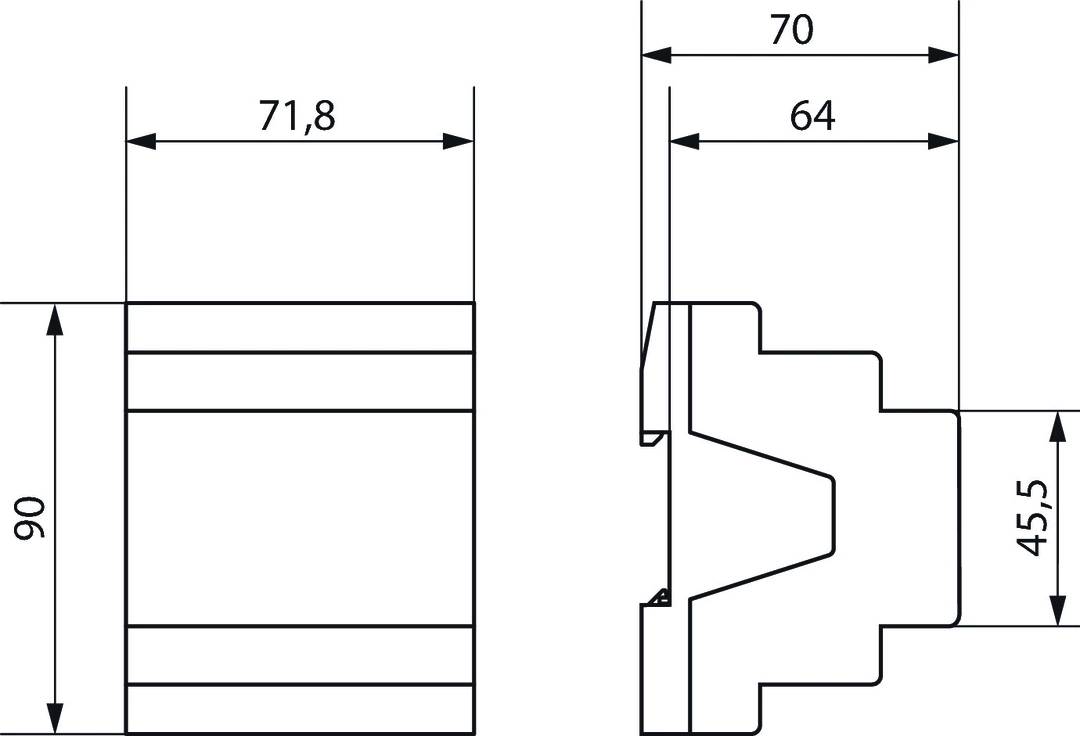

Teknisk ritning av en komponent med måttangivelser: bredd 71,8 mm och 70 mm på olika ställen. Tvärsnittsvyn av profilen.

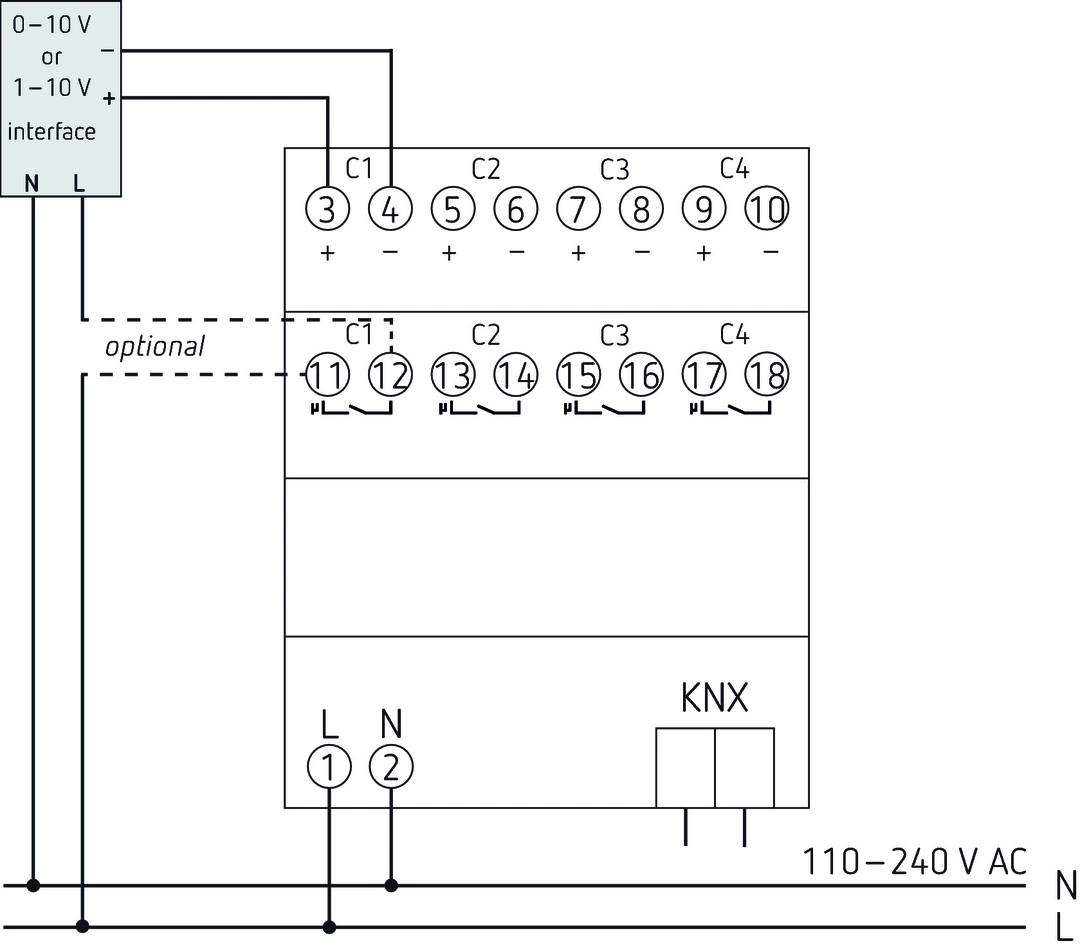

Elektrisk kopplingsschema visar anslutningar och anslutningspunkter för ett KNX-system. Klämmor och anslutningsalternativ är synliga.

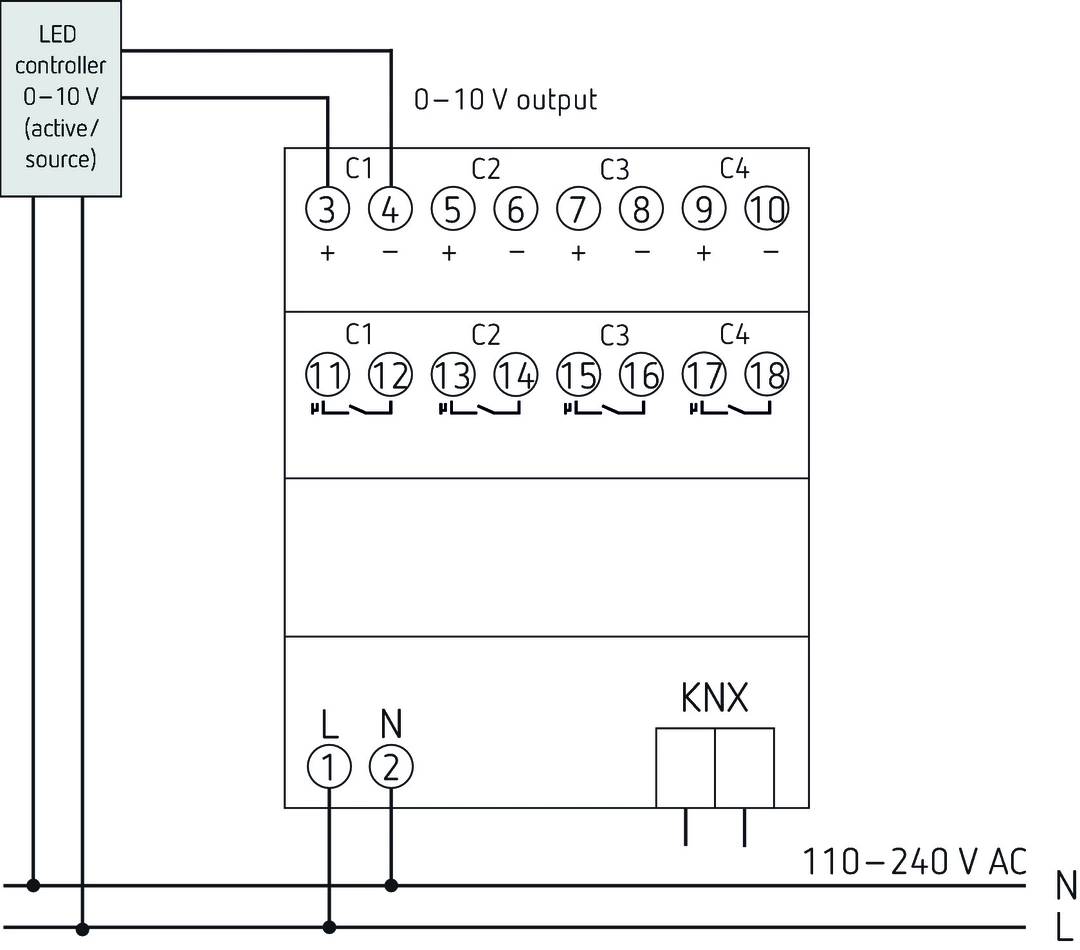

Diagram över en 0-10 V utgångsmodul med 4 kanaler. Visar klämmornas fördelning med numrering för spänningsutgång, KNX-anslutning och strömförsörjning.

1/4

Datablad (PDF)

Leverans tis. 17 nov.

Antal

Styck

Toal (2 392,00 kr / stycken)

2 392,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Dimmeraktor

Serie: KNX

Max. bryteffekt: 600 W

Dataöverföring (Smart Home): kabelbunden

Kanaler: 4

Monteringssätt: Inbyggnad

Höjd: 102 mm

Djup: 76 mm

Basstation: Ej obligatoriskt, valfritt för fjärråtkomst

Datautbyte: dubbelriktad

Vikt: 0.314 kg

Funktioner: med dimmerfunktion

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3358212 Theben KNX SM 4 KNX Dimmeraktor

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3358212 Theben KNX SM 4 KNX Dimmeraktor

Beskrivning

KNX brytar- /dimmaktor 4-faldig, för styrning av elektriska förbrukare med 0-10 V eller 1-10 V gränssnitt, radmonteringshölje, bredd 4 TE, flexibel användning av styr- och reläutgångar?, styrutgångar för aktiva (0-10 V, Source) och passiv styrning (1-10 V, Sink), samt blanddrift?, stöd för färg- och temperaturstyrning?, enkel att ta i systemet och programmera utan extra verktyg eller ETS-app?, säker start och kommunikation med hjälp av KNX data Secure, kopplingsström max. 800 A, kapacitiv last för tillförlitlig koppling (ECG och LED-drivrutin)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
