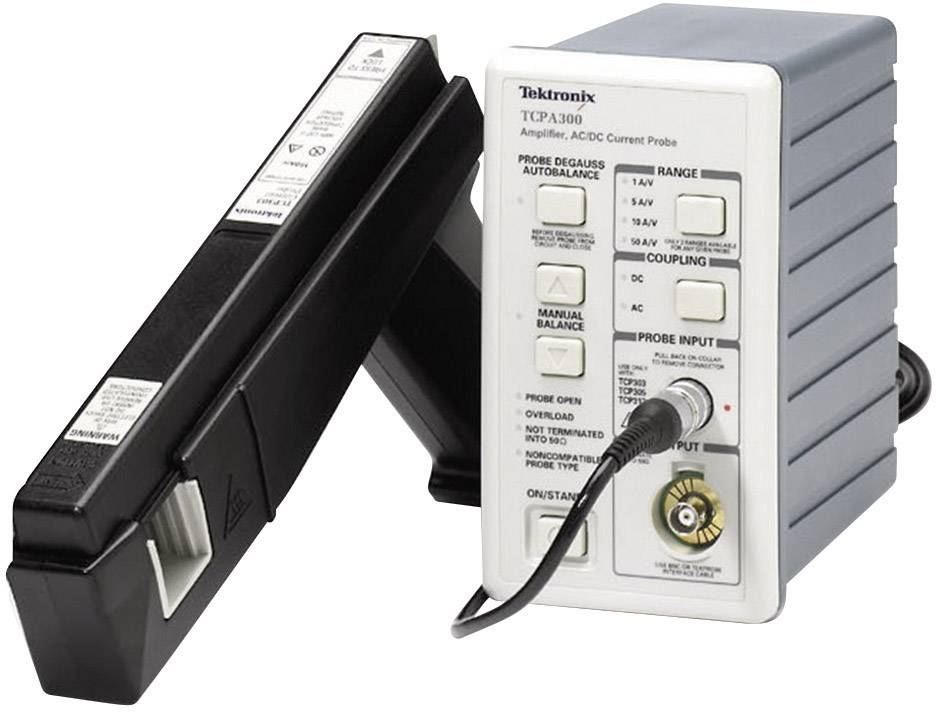

En Tektronix TCPA300 strömgivare med kabelanslutning, bestående av ett sensorhölje och en displayenhet med knappar och displayer.

1/2

Liknande avbildning

Datablad (PDF)

Okänd leveranstid

Antal

Styck

Toal (72 232,00 kr / stycken)

72 232,00 kr

exkl. moms

Fri frakt

Rapportera juridiska problem

Höjdpunkter & detaljer

TCP303 mäprob likström/växelström, DC till 15 MHz,150 A DC (Förstärkare TCPA300 krävs)

AC/DC-mätfunktioner
AC/DC-ingångskoppling
Statusindikering för driftstatus (fel, avmagnetisering, mätprob öppen, överbelastning, ej kompatibel mätprob, felaktigt terminering)

Tekniska specifikationer

Bandbredd DC-15MHz
Stigtid<= 3,5 ns
Kabellängd 2 m
150A DC
500A impulstopp
DC-noggrannhet (vid 23°) + -1%
Minsta mätbara ström 5mA

Öppning tångamperemeter: 21 mm

Typ av produkt: Adapter för strömtång

Anslutning B: BNC-hane

: (ej certifierad kalibrering)

Mätområde A/AC min.: 5 mA

Mätområde A/AC max.: 150 A

Basnoggrannhet: ±3 %

Mätområde A/DC min.: 5 mA

Mätområde A/DC max.: 150 A

Mått.: (L x B x H) 26.8 x 4.1 x 15.6 cm

Strömmätning: AC/DC

Mätningskategori: CAT II 600 V
CAT III 300 V

Vikt: 0.66 kg

Frekvens (max.): 15 MHz

Bredd: 4.1 cm

Höjd: 15.6 cm

Längd: 26.8 cm

Upplösning: 50 A/V, 5 A/V

Dokument & nedladdningar

Datablad

Datablad 1171298 Tektronix TCP303 Adapter för strömtång Mätområde A/AC (område): 5 mA - 150 A Mätområde A/DC (område): 5 mA - 150 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1171298 Tektronix TCP303 Adapter för strömtång Mätområde A/AC (område): 5 mA - 150 A Mätområde A/DC (område): 5 mA - 150 A

Beskrivning

Serierna TCP300 och TCP400 för AC/DC-strömmätning omfattar avancerade strömmätningssystem för dagens krav på strömmätning. Vid anslutning till Tektronix oscilloskop med gränssnitten TEKPROBE Level II, TekConnect (med TCA-BNC) eller TekVPI (med TPA-BNC) blir strömmätningar och beräkningar till en enkel process.
