Siemens 5SV13166KK16 Jordfelsbrytare/Säkerhetsbrytare 1-polig 16 A 0.03 A 230 V

En Siemens FI/LS-switch typ 5SV1 med påskriften 'B16 30mA'. Den visar switchposition 'OFF' och är avsedd för 230V.

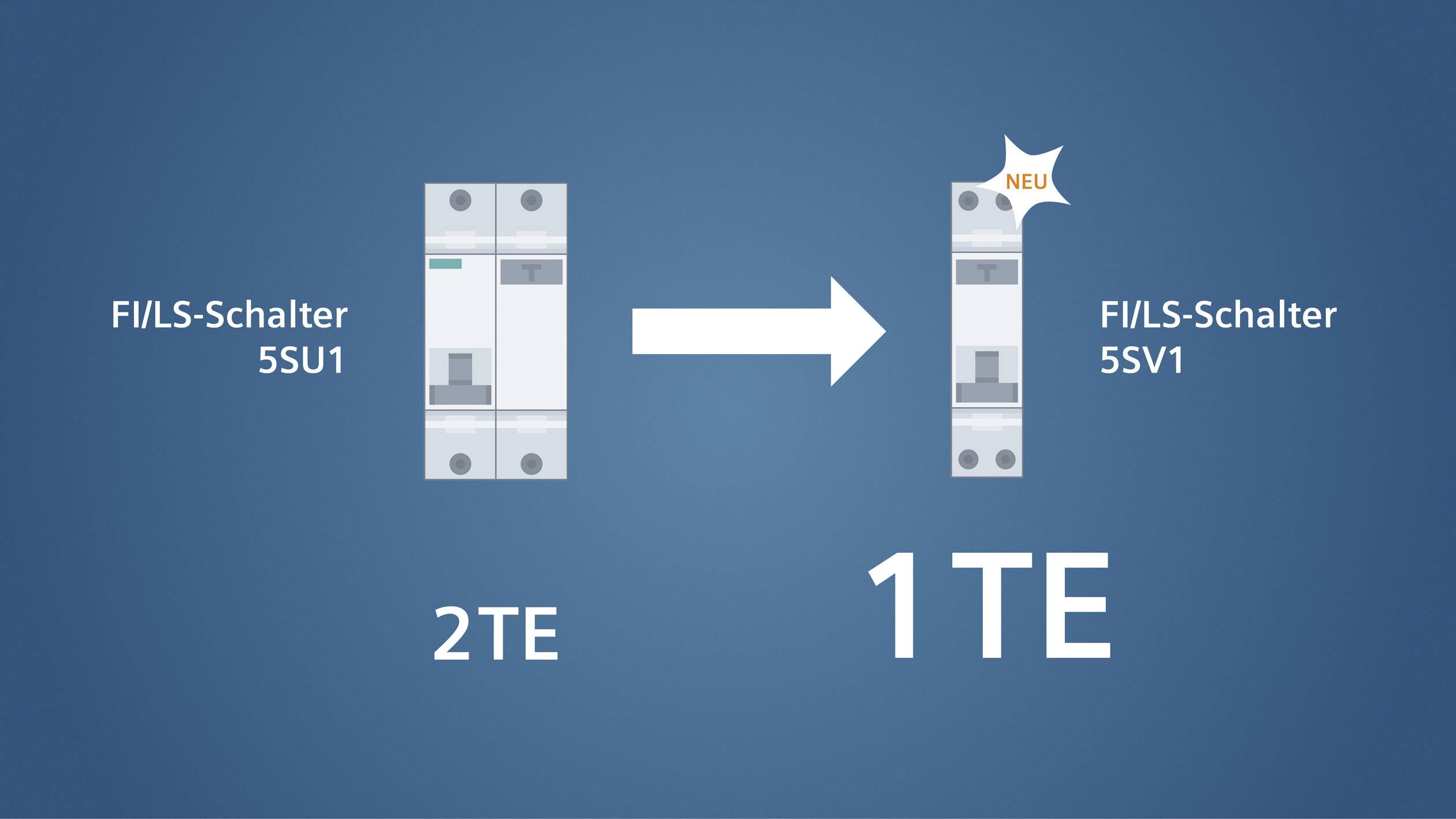

FI/LS-omkopplare 5SU1 med bredden 2TE och ny 5SV1 med bredden 1TE. En pil pekar från 5SU1 till 5SV1, som är markerad med 'NEU'.

Kopplingsschema visar ett elektriskt relä med spolar, kontakter och anslutningar. Huvudfunktion: styrning av strömkretsar.

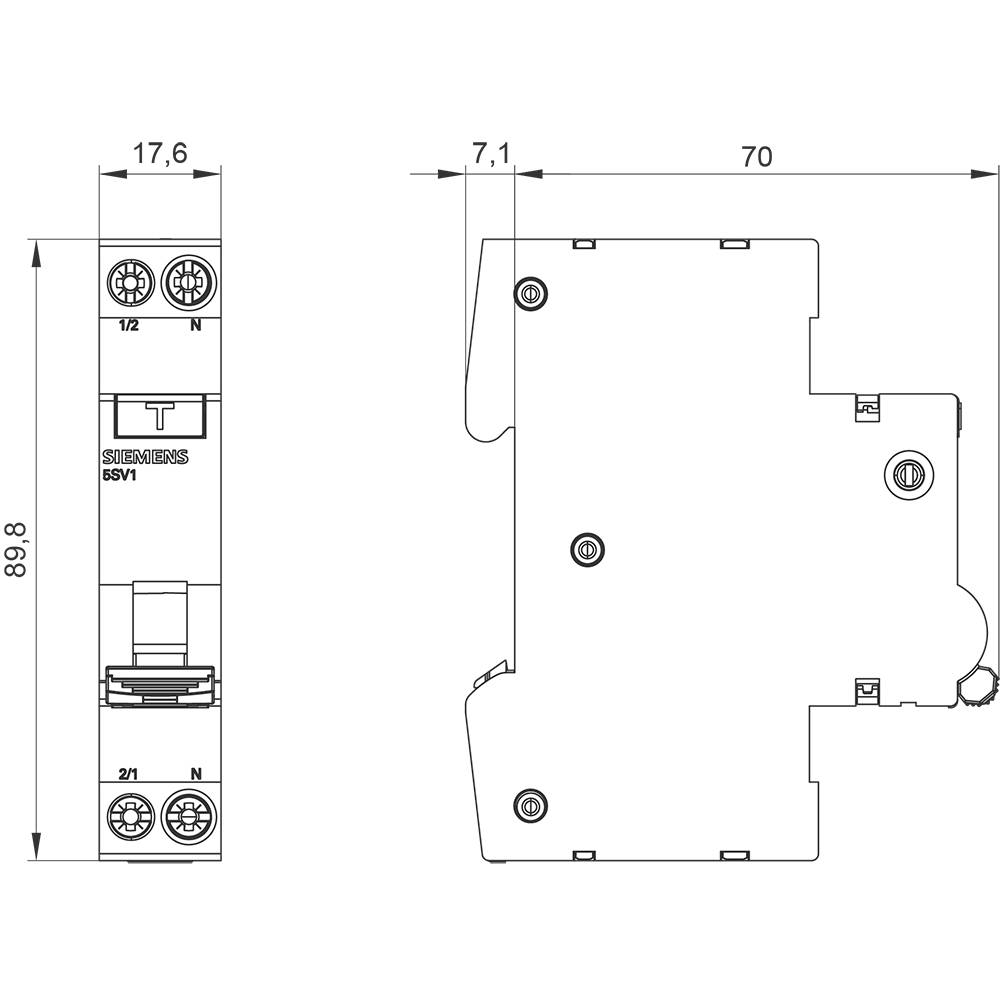

Ritning av en elektronisk komponent med dimensioner: 89,8 mm x 70 mm. Innehåller komponentbeteckning 'Siemens 5SV1'.

1/4

Typ av produkt

Jordfelsbrytare/Säkerhetsbrytare

Antal poler

Utlösningskarakteristik

Märkfelström

0.03 A

Nominell ström - avrundad

16 A

Datablad (PDF)

Leverans tor. 6 aug.

813 Styck

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

Rapportera juridiska problem

Höjdpunkter & detaljer

FI/LS kompakt 1P+N 6kA typ A 30mA B16

Mycket kompakt konstruktion 1 TE
Utan fördröjning

Tekniska specifikationer

Driftsfrekvens: 50 Hz

Utförande: Frånkopplingskarakteristik: utan fördröjning

Nominell spänning (specifikationer): 230 V

Typ av produkt: Jordfelsbrytare/Säkerhetsbrytare

Antal poler: 1

Utlösningskarakteristik: B

Märkfelström: 0.03 A

RoHS-godkänd: Ja

Mått.: (L x B x H) 77 x 18 x 90 mm

Innehåll: 1 st

Nominell ström: 16 A

Nominell ström - avrundad: 16 A

Brytningsförmåga: 6 kA

Driftspänning (specifikationer): 230 V

Nominell spänning: 230 V

Bredd: 18 mm

Höjd: 90 mm

Längd: 77 mm

Djup: 70 mm

Vikt: 0

: AC

: 70 mm

: 16 A

: 230 V

: B

: 253 V

: 0.03 A

: A

: 1 kA

: 3

: 2

: 2

: 1

: IP20

: 1

: TRUE

: 15 kA

: 0.75-16 mm²

: 0.75-16 mm²

: TRUE

: TRUE

: 2

: TRUE

: 4

: 6

: Undelayed

: 6

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1891746 Siemens 5SV13166KK16 Jordfelsbrytare/Säkerhetsbrytare 1-polig 16 A 0.03 A 230 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1891746 Siemens 5SV13166KK16 Jordfelsbrytare/Säkerhetsbrytare 1-polig 16 A 0.03 A 230 V

Information

Information 1891746 Siemens 5SV13166KK16 Jordfelsbrytare/Säkerhetsbrytare 1-polig 16 A 0.03 A 230 V

Beskrivning

FI/LS kompakt 1P+N 6KA typ A 30mA B16 jordfelsbrytaren är felströmsskyddsskyddet för beröringsskydd. De patenterade felströmsskyddsanordningarna från Siemens är en viktig del av SENTRON-skyddskomponenter för elinstallationer, eftersom de förhindrar livshotande elolyckor genom säker avstängning av farliga felströmmar via jordning. Bränder orsakade av elektrisk antändning kan förhindras redan i samband med att de uppstår. Skyddet uppnås framför allt genom snabb avstängning, oavsett om risken beror på direkt kontakt med delar som är spänningsförande under drift eller genom indirekt kontakt med utrustning. Siemens jordfelsbrytare 5SV utmärker sig framför allt genom: 1. Omfattande skydd för personer och egendom mot elektriska stötar. 2. Oavsett om det handlar om sinusformade växelfelströmmar eller släta likfelströmmar - Siemens erbjuder en passande modell som uppfyller alla krav samt speciella utföranden. 3. Tillförlitlig säkerhet vid installation tack vare det medföljande greppet och beröringsskyddet som följer med som standard. 4. Verktygslös bortkoppling från DIN-skena eller från samlingsskenhuvuden genom bekväm manuell styrning av reglage. 5. Datamatrix-kod på framsidan av enheten ger snabbt och enkelt all information om jordfelsbrytaren. 6. Se till att du är skyddad i enlighet med de regelverk som finns: Felströmsskyddsbrytaren uppfyller kraven enligt DIN VDE. 7. Optimal teknik för din säkerhet - endast från Siemens.
