Name: Siemens 5SU16566KK10 Jordfelsbrytare/Säkerhetsbrytare 10 A
Brand: Siemens
SKU: 2864141
Availability: BackOrder

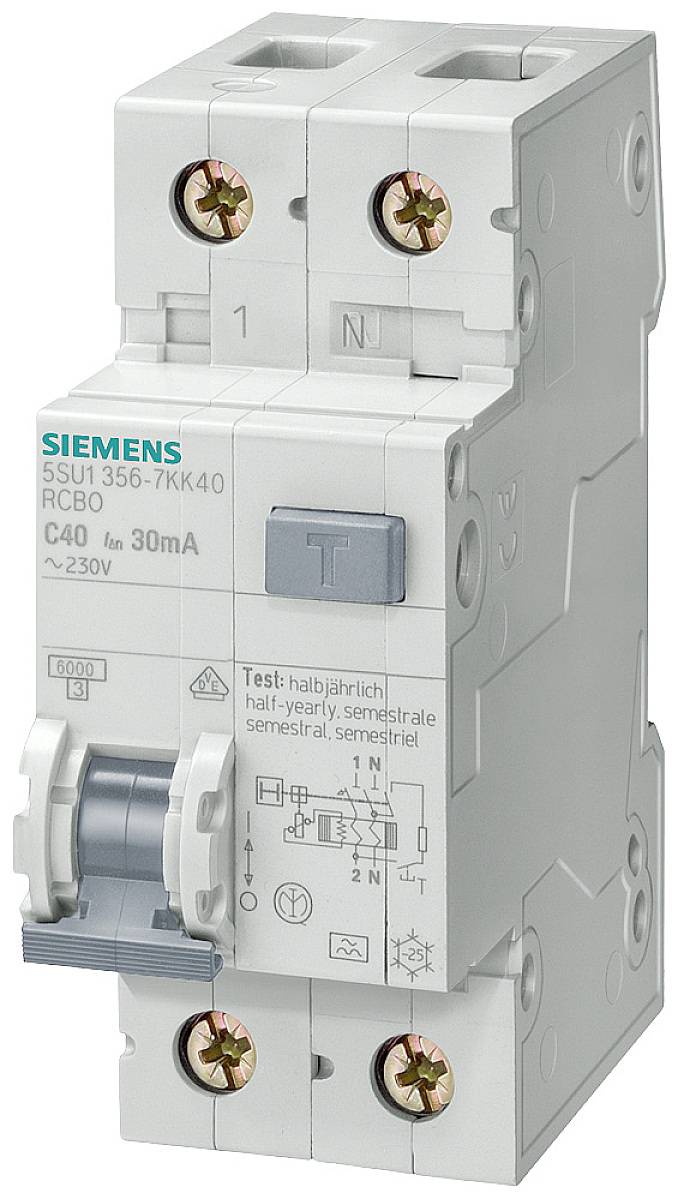

En säkringsautomat från Siemens, modell 5SU1356-7KK40, med tekniska specifikationer för C40, 30mA, 230V.

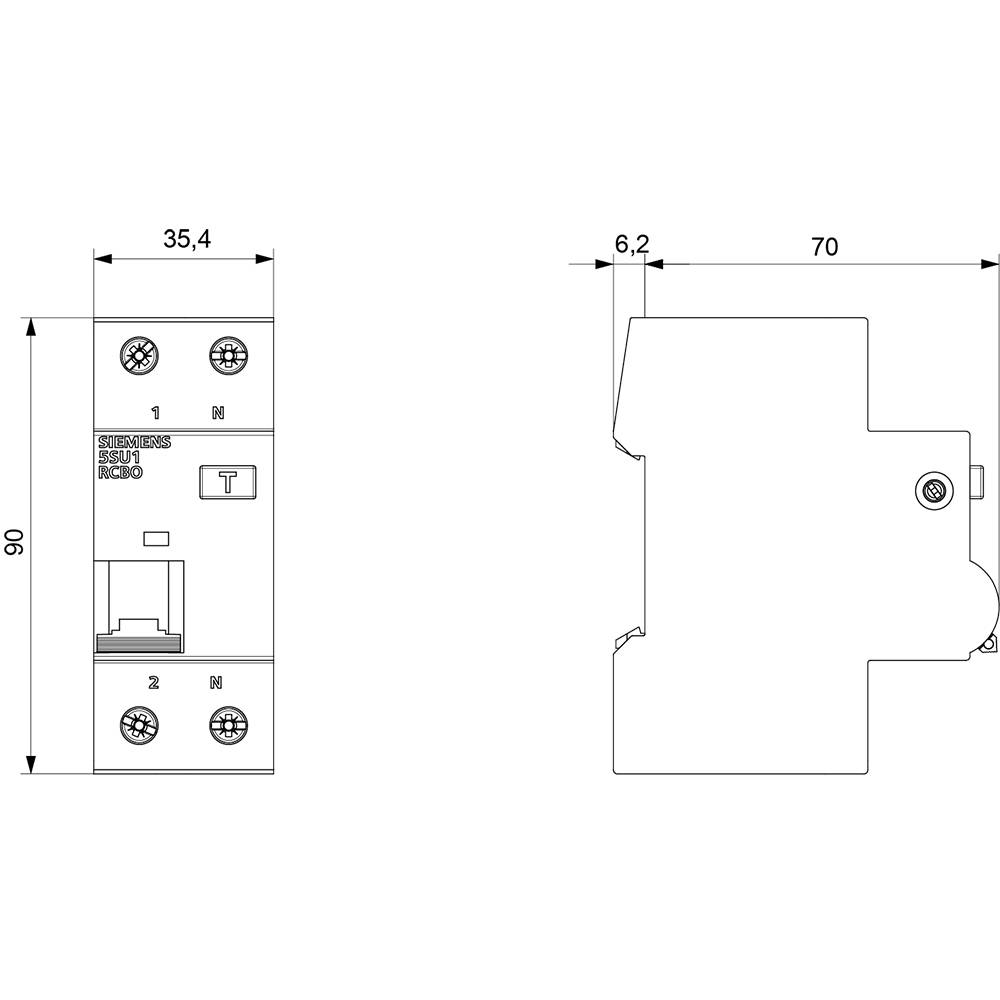

Teknisk ritning av en elektrisk apparat med dimensioner: bredd 35,4 mm, djup 70 mm, höjd 90 mm.

1/2

Liknande avbildning

Typ av produkt

Jordfelsbrytare/Säkerhetsbrytare

Antal poler

Utlösningskarakteristik

Nominell ström - avrundad

10 A

Brytningsförmåga

6 kA

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 25 nov.

Antal

Set

Toal (1 190,00 kr / stycken)

1 190,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal breda delningsenheter: 2
Antal testcykler/för miljöprovning: 28
Åtdragningsmoment / vid skruvanslutning / minimalt: 2,5 Nm
Åtdragningsmoment / vid skruvanslutning / maximalt 3 Nm
Utförande av grundtyp 5SU1
Montering: valfri position
Inbyggnadsdjup 70 mm
Mekanisk livslängd (omslagscykler) / standard: 10000
Poltal / not: 1P+N
Poltal/med säkring 1
Position/av nätkabel: Antingen upptill eller nedtill
Produktutrustning/beröringsskydd: Ja
Produktegenskap / halogenfri: Ja
Produktegenskap / plomberbar: Ja
Produktegenskap/kiselonfri: Ja
Produktfunktion / medkopplingbar neutralledare: Ja
Brytförmåga (ICU+) 20 kA
Brytförmåga ström / enligt en 60898: 6 kA
Brytförmåga ström/enligt IEC 60947-2: 15 kA
Kapslingsklass IP: IP20, vid din-skena, med anslutna ledare
Omgivningstemperatur / under drift / minimum: -25 °C.
Omgivningstemperatur / under drift / max: +55 °C.
Effektförlust / vid märkvärde ström / vid AC / vid varmt driftsläge / per pol: 1,8 W.
Effektförlust / maximalt 3,6 W.
Föroreningsgrad: 2
Försörjningsspänning 50 Hz
Arbetsfrekvens/Anm.: 50 Hz
Överspänningskategori: III
Frånkopplingskarakteristik: utan fördröjning
Märkfelström 300 mA
Lämplighet för integrerad/infälld installation: Ja
Isolationsspänning: 264 V
Skyddsfunktion/felutlösning: Ja
Matningsspänning / för kontrollanordning / minimum 100 V.
Anslutningsbar ledararea / enkeltrådig: 0,75 mm - 35 m²
Anslutningsbar ledararea / fintrådig / med ändbearbetning: 0,75 mm2 - 25 mm²
Anslutningsbar ledararea / flertrådig: 0,75 m² - 35 m²

Utförande: Utan fördröjning

Nominell spänning (specifikationer): 230/240 V/AC

Typ av produkt: Jordfelsbrytare/Säkerhetsbrytare

Antal poler: 2

Driftklass: 3

Utlösningskarakteristik: B

RoHS-godkänd: Ja

Mått.: (B x H x D) 36 x 90 x 77 mm

Innehåll: 1 st

Nominell ström: 10 A

Nominell ström - avrundad: 10 A

Brytningsförmåga: 6 kA

Bredd: 36 mm

Höjd: 90 mm

Djup: 77 mm

: AC

: 70 mm

: 10 A

: 230 V

: B

: 264 V

: 0.3 A

: 3

: 2

: 2

: 2

: 1

: TRUE

: 0.75-35 mm²

: 0.75-35 mm²

: TRUE

: 2

: 4

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2864141 Siemens 5SU16566KK10 Jordfelsbrytare/Säkerhetsbrytare 10 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864141 Siemens 5SU16566KK10 Jordfelsbrytare/Säkerhetsbrytare 10 A

Beskrivning

FI/LS-brytare, 6 kA, 1P+N, typ A, 300 mA, B-var, in: 10 A, UN AC: 230 V Fi/LS-brytare SENTRON 5SU1 för kombinerat skydd mot överbelastning, kortslutning och felströmmar
Våra Fi/LS-brytare (RCbo) är VDE-testade och certifierade enligt din en 61009-1, din en 61009-2-1. Med hjälp av dubbla kamklämmor är det mycket enkelt att ansluta ledare av olika tvärsnitt. Ytterligare Siemens SENTRON skyddsbrytarenheter kan snabbt och enkelt anslutas till stiftsamlingsskenorna 5ST3. Via Datamatrx-koden på enheten får du snabb åtkomst till alla tekniska data i Siemens Industry Online Support App. app för detta krävs Siemens.
SENTRON skyddsbrytarenheter kan med sina vanliga tillbehör från systembygglådan utökas med många funktioner.
Optimal teknik för din säkerhet - endast från Siemens.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
