Name: Siemens 3VA5195-6EF31-0AA0 Brytare 1 st Inställningsområde (ström): 11 - 15 A Växelspänning (max.): 690 V/AC, 500 V/DC (
Brand: Siemens
SKU: 2862891
Availability: BackOrder

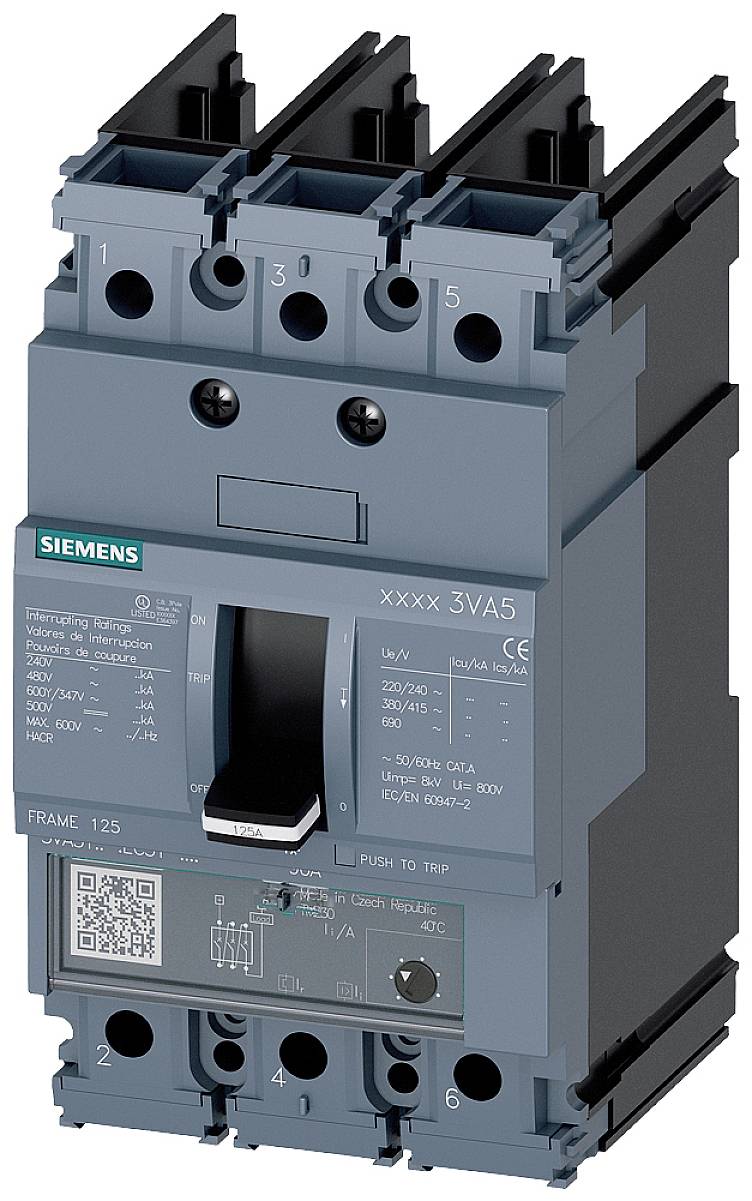

Elektrisk effektbrytare med blå hölje, monterad på svart bas, visar strömställarens läge och tekniska specifikationer.

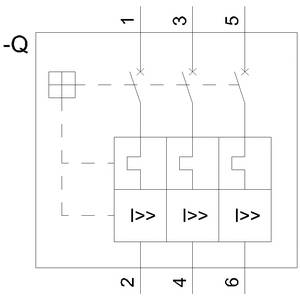

Diagrammet visar en elektrisk kopplingsschema med tre identiska komponenter som representerar säkringssymboler. Längst upp till vänster finns ett minustecken.

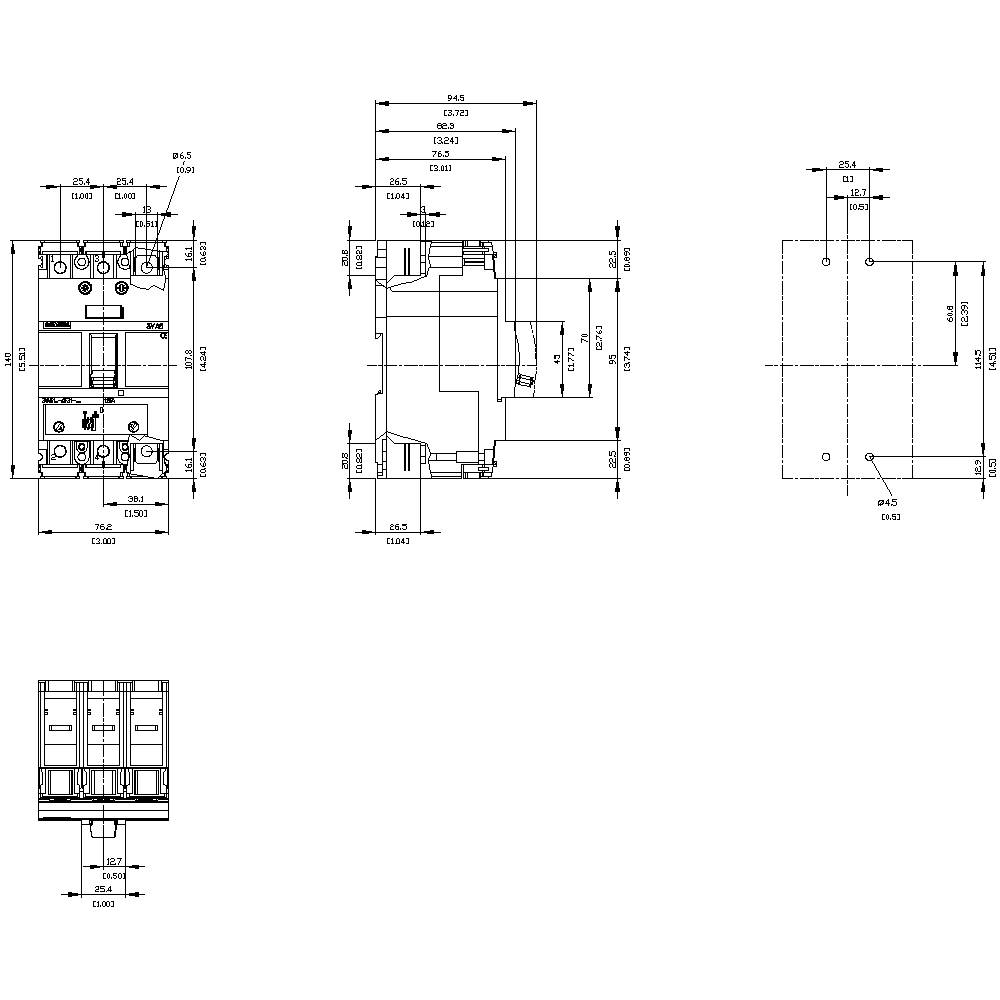

Teknisk ritning av en elektrisk strömbrytare med sido- och sektionsvyer: mått och detaljer för fästhål.

1/3

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

15 A

Förpackningstyp

Piece

Typ

3VA5195-6EF31-0AA0

Inställningsområde ström (min.)

11 A

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 23 nov.

Antal

Set

Toal (5 490,00 kr / stycken)

5 990,00 kr

-8 %

5 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Lämplighet för användning: AnläggningsskyddElektriska anslutningar / för huvudströmkretsen: Utan anslutningUtförande av manöverelement: VipparmMekanisk livslängd (omslagscykler) / standard: 15000Elektrisk livslängd (omslagscykler) / vid 480 V: 8000Elektrisk livslängd (omslagscykler) / vid 600 V: 4000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 380/415 V: 8000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 690 V: 4000Produktkomponent / inställningsknapp: JaProduktutökning / tillval / motordrivning: JaEgenskydd: JaUtförande av yta / anslutningar / på strömbrytarsidan (N, 1, 3, 5): SilverUtförande av yta / anslutningar / på brytarsidan (N, 2, 4, 6): TennIsolationsspänning: 800 VEffektförlust / maximalt 9,7 W.Typ av skyddsfunktion / överströmsutlösare: LIUtförande av jordslutsövervakning: UtanUtförande av i-utlösare / kan ställas in: JaBrytförmåga driftkortslutningsström (ICS) / vid 240 V: 150 kABrytförmåga driftkortslutningsström (ICS) / vid 690 V: 5 kABrytförmåga kortslutningsström (ICU) / vid 240 V: 150 kABrytförmåga kortslutningsström (ICU) / vid 690 V: 10 kABrytförmåga ström/vid AC/vid 240 V: 150 kABrytförmåga ström/vid AC/vid 600 Y/347 V: 25 kAInkopplingsförmåga kortslutningsström (ICM) / vid 240 V: 330 kAInkopplingsförmåga kortslutningsström (ICM) / vid 690 V: 17 kAProduktegenskap / vid L-utlösning / kan ställas in: JaProduktegenskap / för N-ledarskydd / kan ställas in: Ja

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3VA5195-6EF31-0AA0

Inställningsområde ström (min.): 11 A

Inställningsområde ström (max.): 15 A

Inställningsområde (ström): 11 - 15 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC
500 V/DC

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: H

Utförande överströmsutlösare: TM240

: IP40

Djup: 76.5 mm

Bredd: 76.2 mm

Höjd: 140 mm

Mått.: (B x H x D) 76.2 x 140 x 76.5 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2862891 Siemens 3VA5195-6EF31-0AA0 Brytare 1 st Inställningsområde (ström): 11 - 15 A Växelspänning (max.): 690 V/AC, 500 V/DC (

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862891 Siemens 3VA5195-6EF31-0AA0 Brytare 1 st Inställningsområde (ström): 11 - 15 A Växelspänning (max.): 690 V/AC, 500 V/DC (

Beskrivning

Brytare 3VA5 UL Frame 125 kopplingsställningar H 65 kA @ 480V 3-polig, anläggningsskydd TM240, ATAM, i=15A överbelastningsskydd IR=12A...15A kortslutningsskydd II=10…20 x i utan anslutning Kompakteffektbrytare 3VA5 för anläggningsskydd, UL registrering. Kompakteffektbrytare 3VA UL från Siemens som en viktig del av SENTRON-skyddskomponenter för industriella tillämpningar samt för användningar i infrastruktur ger effektivt system- och startskydd genom säker avstängning vid överbelastning och kortslutning. 3VA sätter en ny standard för flexibilitet och modulär tillbehörsmångfald. Kompakteffektbrytare 3VA UL erbjuder dessutom de bästa förutsättningarna för världens exporterande maskiner och anläggningbyggare. Förutom IEC-standarden uppfyller de två serierna 3VA5 och 3VA6 även UL-standarden. Alla funktioner kan därmed användas och användas för anläggningar över hela världen. Denna variant av Kompakteffektbrytaren 3VA utmärker sig framför allt genom: 1. Kompakt konstruktion. 2. Finns som variant för anläggningsskydd. 3. Beroende på storlek: 1-, 2- (3-polig höljesdesign) och 3-poligt utförande. 4. Beroende på storlek: Brytförmåga från 25kA. 100 kA för 480 V för 3-poliga brytare och 25 kA. 50 kA för 277 V för 1-poliga brytare. 5. Serien har en termiskt-magnetisk överströmsutlösare. 6. Moduluppbyggt internt tillbehör med många funktioner som är lätta att montera. 7. Genomgående tillbehörsplattform via alla Kompakteffektbrytare 3VA UL.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
