Name: Siemens 3VA2563-7JP42-0AA0 Brytare 1 st Inställningsområde (ström): 252 - 630 A Växelspänning (max.): 690 V/AC (B x H x
Brand: Siemens
SKU: 2862606
Availability: BackOrder

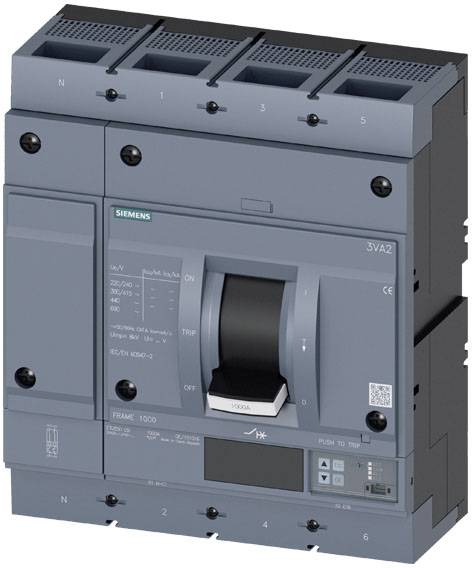

En grå-svart effektbrytare från Siemens, modell 3VA2, med vippströmbrytare i mitten, omgiven av tekniska specifikationer.

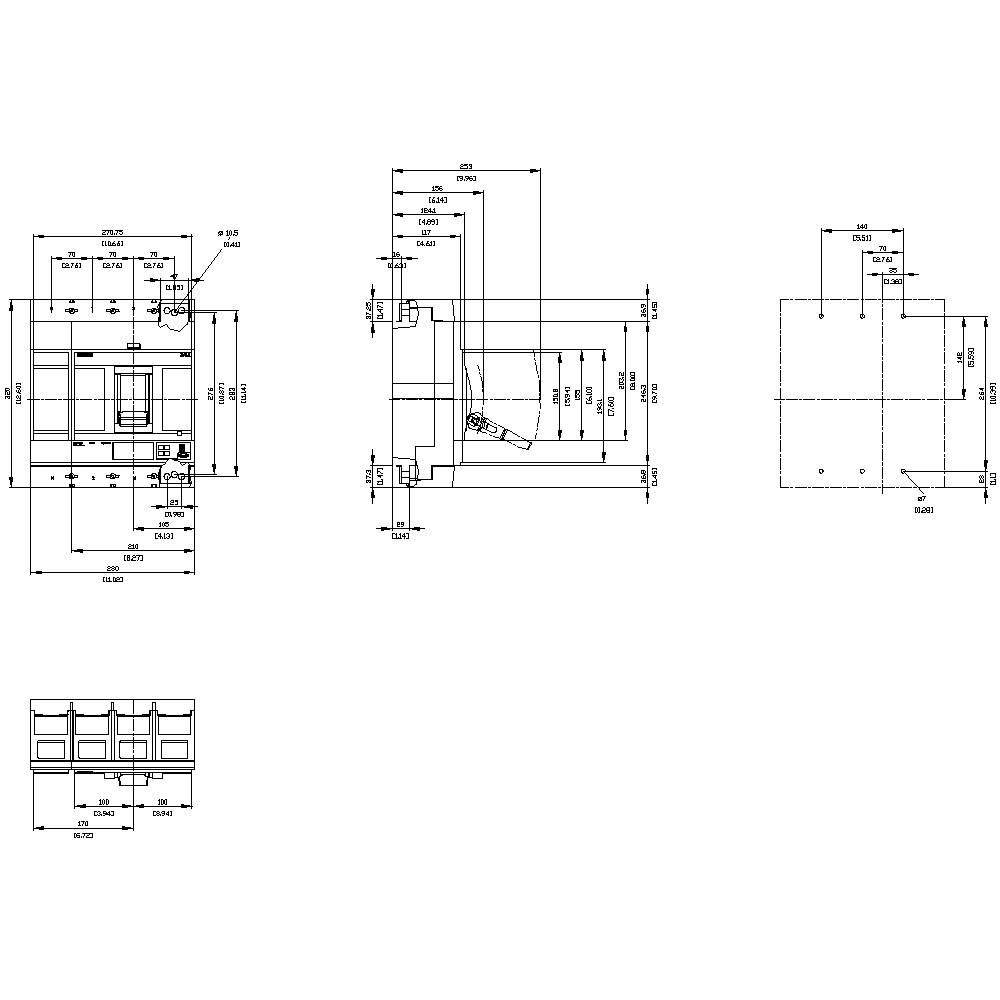

Teknisk ritning av en apparat med flera vyer och dimensioner: Front-, sido- och ovanifrånvy med exakta mått.

1/2

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

630 A

Anslutning

Skruv

Förpackningstyp

Piece

Typ

3VA2563-7JP42-0AA0

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 14 dec.

Antal

Set

Toal (56 790,00 kr / stycken)

70 890,00 kr

-20 %

56 790,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Lämplighet för användning: AnläggningsskyddPlacering av elektriska anslutningar / för huvudströmkretsen: Anslutning på framsidanUtförande av manöverelement: VipparmMekanisk livslängd (omslagscykler) / standard: 10000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 380/415 V: 4600Elektrisk livslängd (omslagscykler) / vid 1/2 märkvärde ström / vid AC-1 / vid 380/415 V: 7000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 690 V: 3200Produktkomponent / display: JaKommunikationsfunktion: JaEgenskydd: JaIsolationsspänning: 800 VEffektförlust / maximalt 144 W.Utförande av jordslutsövervakning: UtanBrytförmåga driftkortslutningsström (ICS) / vid 240 V: 150 kABrytförmåga driftkortslutningsström (ICS) / vid 690 V: 19 kABrytförmåga kortslutningsström (ICU) / vid 240 V: 200 kABrytförmåga kortslutningsström (ICU) / vid 690 V: 35 kAInkopplingsförmåga kortslutningsström (ICM) / vid 240 V: 440 kAInkopplingsförmåga kortslutningsström (ICM) / vid 690 V: 74 kAInställbar fördröjning / av s-utlösare / vid I2t-kurva / startvärde: 0,05 s.Inställbar fördröjning / av s-utlösare / vid I2t-kurva / slutvärde: 0,5 s.Inställbar fördröjning / av s-utlösare / vid standard-kurva / startvärde: 0,05 s.Inställbar fördröjning / av s-utlösare / vid standard-kurva / slutvärde: 0,5 s.Typ av anslutningsbar ledarareor / för platta skenanslutning / minimal 20 x 4 mmTyp av anslutningsbara ledarareor / för flatskenanslutning / max: 50 x 28 mm

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3VA2563-7JP42-0AA0

Inställningsområde ström (min.): 252 A

Inställningsområde ström (max.): 630 A

Inställningsområde (ström): 252 - 630 A

Antal poler: 4-polig

Växelspänning (max.): 690 V/AC

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: C

Utförande överströmsutlösare: ETU550

Anslutning: Skruv

: IP40

Djup: 120 mm

Bredd: 280 mm

Höjd: 320 mm

Mått.: (B x H x D) 280 x 320 x 120 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2862606 Siemens 3VA2563-7JP42-0AA0 Brytare 1 st Inställningsområde (ström): 252 - 630 A Växelspänning (max.): 690 V/AC (B x H x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862606 Siemens 3VA2563-7JP42-0AA0 Brytare 1 st Inställningsområde (ström): 252 - 630 A Växelspänning (max.): 690 V/AC (B x H x

Beskrivning

Brytare 3VA2 IEC Frame 1000 kopplingsställningar C ICU=110kA @ 415V 4-polig, anläggningsskydd ETU550, LSI, i=630A överbelastningsskydd IR=250A...630A kortslutningsskydd ISD=0,6..10x i, II=1,5. 12x i N-ledarskydd (OFF, Upp till 160 %) skruvflatanslutning kompakt effektbrytare 3VA2 med ETU 8-serien för anläggningsskydd. Kompakteffektbrytare 3VA från Siemens som en viktig del av SENTRON skyddskomponenter för industriella tillämpningar samt för användning i infrastruktur ger effektiva system -, start- och motorskydd genom säker avstängning vid överbelastning och kortslutning. Kompakteffektbrytare 3VA sätter standarden i flexibilitet och modulär tillbehörsmångfald. Enhetligt tillbehör för flera modellstorlekar på alla serier av Kompakteffektbrytare 3VA1 och 3VA2. Denna variant av Kompakteffektbrytaren 3VA utmärker sig framför allt genom: 1. Kompakt konstruktion. 2. Tillgänglig som variant för anläggningsskydd och generatorskydd. 3. Finns som 3- och 4-poligt utförande. 4. Fyra kopplingseffektklasser på 55 kA... 150 kA vid 415 V. 5. Beroende på storlek: Märkström 25 A.630 A. 6. Montering i fast installation, plug-in teknik, plug-in teknik möjlig. 7. Serien har en elektronisk överströmsutlösare. 8. Har en inbyggd display för mätvärdesvisning. 9. Inbyggd mätfunktion och valfri kommunikationsanslutning via Modbus TCP, Modbus RTU, PROFINET och PROFIBUS. 10 Moduluppbyggt internt tillbehör med många funktioner som är lätta att montera.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
