Name: Siemens 3VA2563-5KQ32-0AA0 Brytare 1 st Inställningsområde (ström): 252 - 630 A Växelspänning (max.): 690 V/AC (B x H x
Brand: Siemens
SKU: 2862580
Availability: BackOrder

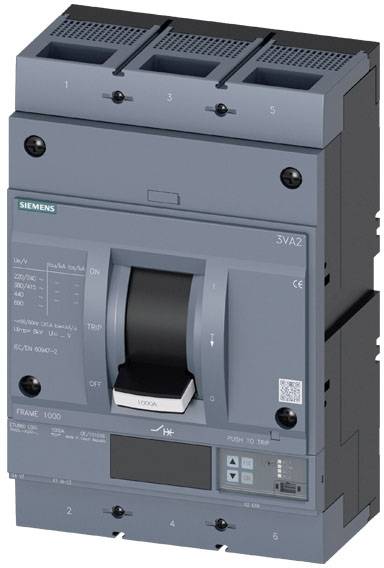

En grå effektbrytare med spak, modellnummer och tekniska detaljer på framsidan, varumärkets logotyp längst upp till vänster.

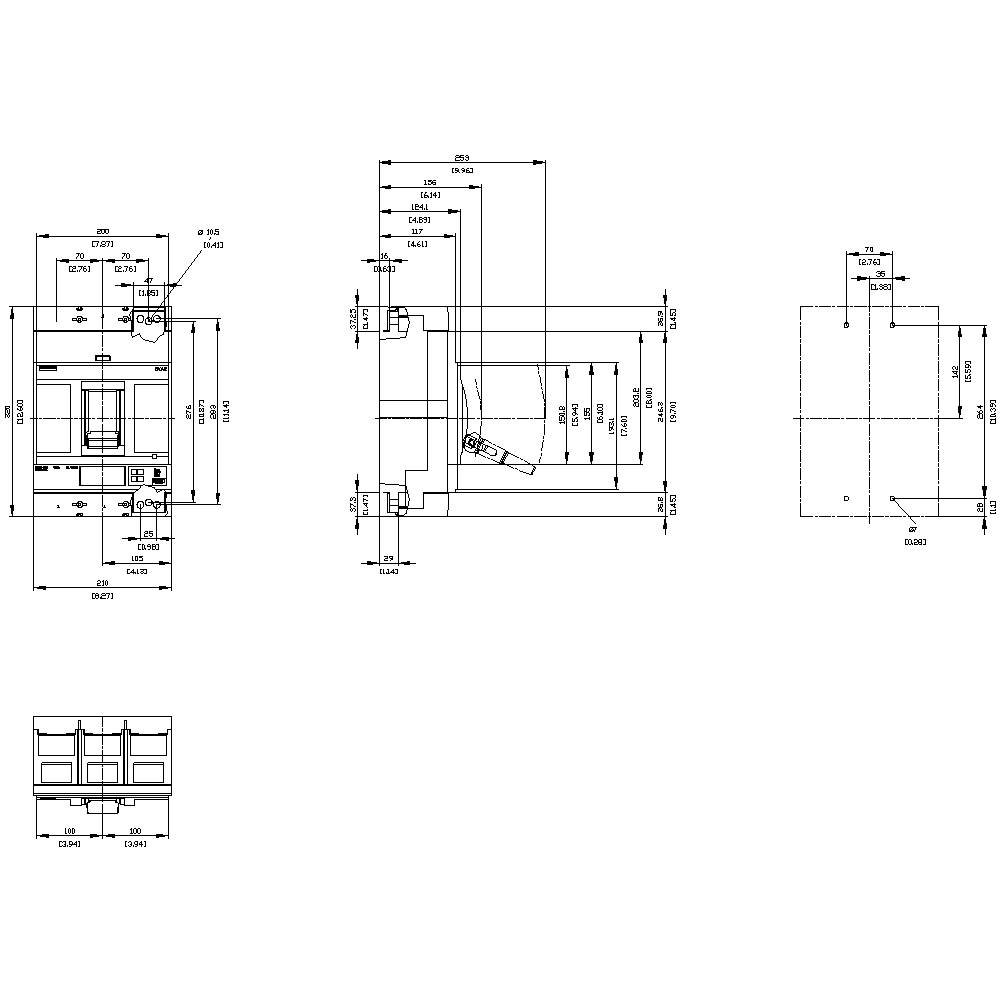

Teknisk ritning av en maskin med front-, sido- och ovanifrånvy. Mått och detaljer för skruvpositioner och avstånd angivna.

1/2

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

630 A

Anslutning

Skruv

Förpackningstyp

Piece

Typ

3VA2563-5KQ32-0AA0

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 14 dec.

Antal

Set

Toal (48 090,00 kr / stycken)

56 590,00 kr

-15 %

48 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Lämplighet för användning: AnläggningsskyddPlacering av elektriska anslutningar / för huvudströmkretsen: Anslutning på framsidanUtförande av manöverelement: VipparmMekanisk livslängd (omslagscykler) / standard: 10000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 380/415 V: 4600Elektrisk livslängd (omslagscykler) / vid 1/2 märkvärde ström / vid AC-1 / vid 380/415 V: 7000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 690 V: 3200Produktkomponent / display: JaKommunikationsfunktion: JaJordslutsskydd: JaEgenskydd: JaÖvriga mätfunktion: JaIsolationsspänning: 800 VEffektförlust / maximalt 144 W.Utförande av jordslutövervakning: Summaströmbildning L-ledareBrytförmåga driftkortslutningsström (ICS) / vid 240 V: 85 kABrytförmåga driftkortslutningsström (ICS) / vid 690 V: 19 kABrytförmåga kortslutningsström (ICU) / vid 240 V: 85 kABrytförmåga kortslutningsström (ICU) / vid 690 V: 25 kAInkopplingsförmåga kortslutningsström (ICM) / vid 240 V: 187 kAInkopplingsförmåga kortslutningsström (ICM) / vid 690 V: 53 kAInställbar fördröjning / vid G-utlösning / vid I2t-karakteristik / startvärde: 0,05 s.Inställbar fördröjning / vid G-utlösning / vid I2t-karakteristik / slutvärde: 0,8 s.Inställbar fördröjning / av s-utlösare / vid I2t-kurva / startvärde: 0,05 s.Inställbar fördröjning / av s-utlösare / vid I2t-kurva / slutvärde: 0,5 s.Inställbar fördröjning / av s-utlösare / vid standard-kurva / startvärde: 0,05 s.Inställbar fördröjning / av s-utlösare / vid standard-kurva / slutvärde: 0,5 s.Produktegenskap / för nolledare / på- /kompletterbar / kortslutnings- och överbelastningsskydd: JaTyp av anslutningsbar ledarareor / för platta skenanslutning / minimal 20 x 4 mmTyp av anslutningsbara ledarareor / för flatskenanslutning / max: 50 x 28 mm

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3VA2563-5KQ32-0AA0

Inställningsområde ström (min.): 252 A

Inställningsområde ström (max.): 630 A

Inställningsområde (ström): 252 - 630 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Passar till följande serie: Siemens Serie 3VA

Passar till följande märken: Siemens

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: M

Utförande överströmsutlösare: ETU860

Anslutning: Skruv

: IP40

Djup: 120 mm

Bredd: 210 mm

Höjd: 320 mm

Mått.: (B x H x D) 210 x 320 x 120 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2862580 Siemens 3VA2563-5KQ32-0AA0 Brytare 1 st Inställningsområde (ström): 252 - 630 A Växelspänning (max.): 690 V/AC (B x H x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862580 Siemens 3VA2563-5KQ32-0AA0 Brytare 1 st Inställningsområde (ström): 252 - 630 A Växelspänning (max.): 690 V/AC (B x H x

Beskrivning

Brytare 3VA2 IEC Frame 1000 brytartillgångsklass M ICU=55kA @ 415V 3-polig, anläggningsskydd ETU860, Lsig, i=630A överbelastningsskydd IR=250A...630A kortslutningsskydd ISD=0,6..10x i, II=1,5. 12x i N-ledarskydd som tillval med extern strömtransformator, Upp till 160 % jordningsskydd, kan stängas av IG=0,2...1 x in, tg=0,05-0,8s skruvflatanslutning kompakteffektbrytare 3VA2 med ETU 8-serien för systemskydd. Kompakteffektbrytaren 3VA från Siemens som en viktig del av SENTRON skyddskomponenter för industriella applikationer samt för infrastrukturtillämpningar ger effektiva system -, start- och motorskydd genom säker avstängning vid överbelastning och kortslutning. Kompakteffektbrytare 3VA sätter standarden i flexibilitet och modulär tillbehörsmångfald. Enhetligt tillbehör för flera modellstorlekar på alla serier av Kompakteffektbrytare 3VA1 och 3VA2. Denna variant av Kompakteffektbrytaren 3VA utmärker sig framför allt genom: 1. Kompakt konstruktion. 2. Tillgänglig som variant för anläggningsskydd och generatorskydd. 3. Finns som 3- och 4-poligt utförande. 4. Fyra kopplingseffektklasser på 55 kA... 150 kA vid 415 V. 5. Beroende på storlek: Märkström 25 A.630 A. 6. Montering i fast installation, plug-in teknik, plug-in teknik möjlig. 7. Serien har en elektronisk överströmsutlösare. 8. Har en inbyggd display för mätvärdesvisning. 9. Inbyggd mätfunktion och valfri kommunikationsanslutning via Modbus TCP, Modbus RTU, PROFINET och PROFIBUS. 10 Moduluppbyggt internt tillbehör med många funktioner som är lätta att montera.
