Name: Siemens 3VA2163-7MP36-0AA0 Brytare 1 st Inställningsområde (ström): 25 - 63 A Växelspänning (max.): 690 V/AC (B x H x D)
Brand: Siemens
SKU: 2862559
Availability: BackOrder

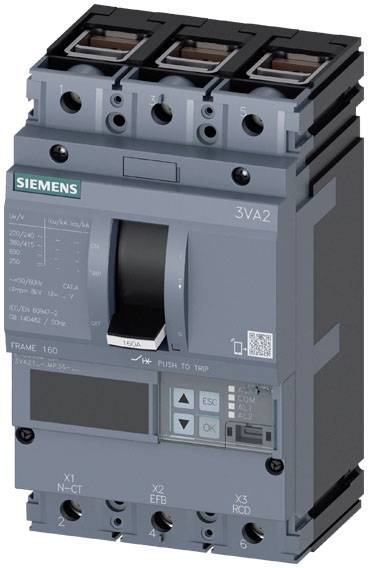

En trepolig effektbrytare från Siemens (typ 3VA2) för skydd och styrning i elektriska anläggningar.

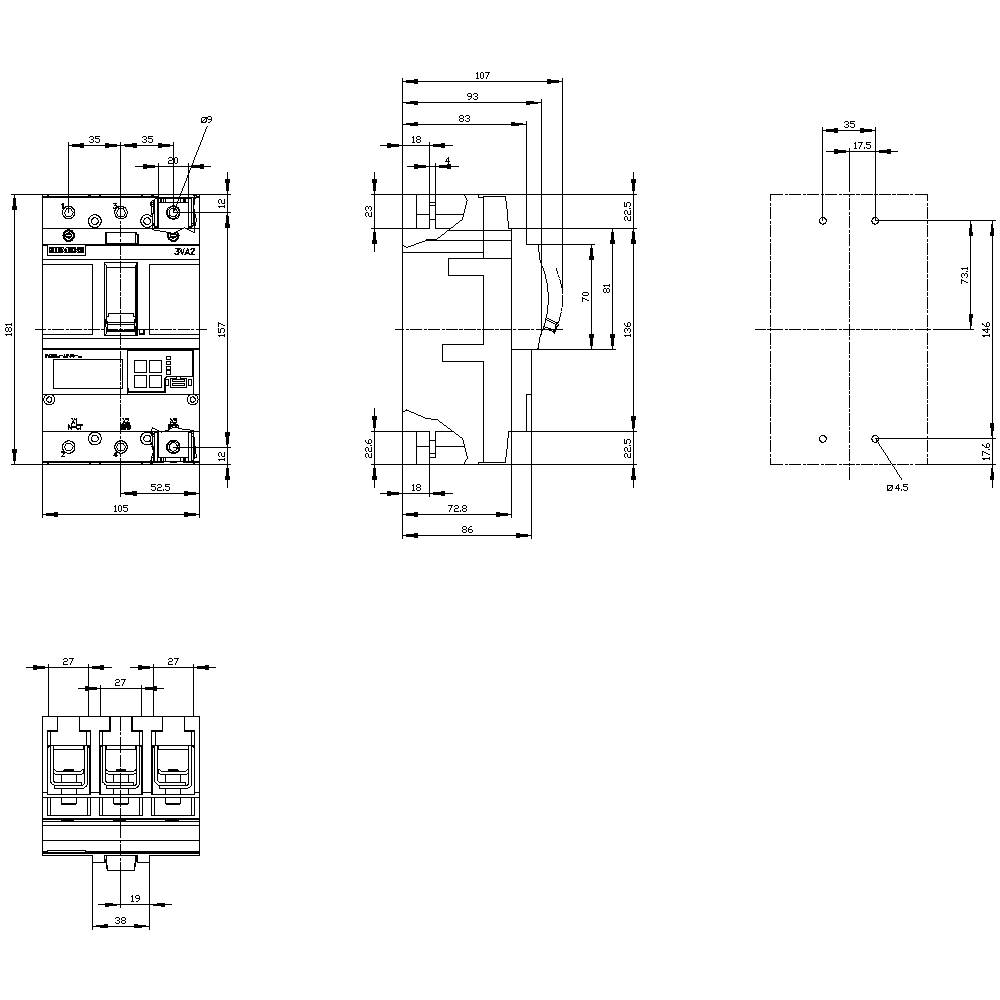

Teknisk ritning av en elektrisk strömbrytare med detaljerade mått och vyer från olika perspektiv.

1/2

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

63 A

Anslutning

Klämma

Typ

3VA2163-7MP36-0AA0

Inställningsområde ström (min.)

25 A

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 18 nov.

Antal

Set

Toal (13 690,00 kr / stycken)

15 890,00 kr

-14 %

13 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Lämplig för användning: MotorskyddPlacering av elektriska anslutningar / för huvudströmkretsen: Anslutning på framsidanUtförande av manöverelement: VipparmMekanisk livslängd (omslagscykler) / standard: 20000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 380/415 V: 12000Elektrisk livslängd (omslagscykler) / vid 1/2 märkvärde ström / vid AC-1 / vid 380/415 V: 30000Elektrisk livslängd (omslagscykler) / vid AC-1 / vid 690 V: 8000Elektrisk livslängd (omslagscykler) / vid AC-3 / vid 380/415 V: 7500Produktkomponent / display: JaProduktutökning / tillval / motordrivning: JaFasbortfallsidentifiering: JaKommunikationsfunktion: JaEgenskydd: JaIsolationsspänning: 800 VEffektförlust / maximalt 10 W.Typ av skyddsfunktion / överströmsutlösare: LSIUtförande av jordslutsövervakning: UtanUtförande av i-utlösare / kan ställas in: JaBrytförmåga driftkortslutningsström (ICS) / vid 240 V: 150 kABrytförmåga driftkortslutningsström (ICS) / vid 690 V: 2,5 kABrytförmåga kortslutningsström (ICU) / vid 240 V: 150 kABrytförmåga kortslutningsström (ICU) / vid 690 V: 2,5 kADrifteffekt / vid AC-3 / vid 230 V: 18500 W.Drifteffekt / vid AC-3 / vid 400 V: 30000 W.Inkopplingsförmåga kortslutningsström (ICM) / vid 240 V: 330 kAInkopplingsförmåga kortslutningsström (ICM) / vid 690 V: 3,8 kAInställbar fördröjning / av s-utlösare / vid standard-kurva / startvärde: 0,03 s.Inställbar fördröjning / av s-utlösare / vid standard-kurva / slutvärde: 0,03 s.Produktegenskap / vid L-utlösning / kan ställas in: JaProduktegenskap / för N-ledarskydd / kan ställas in: Ja

Typ av produkt: Brytare

Typ: 3VA2163-7MP36-0AA0

Inställningsområde ström (min.): 25 A

Inställningsområde ström (max.): 63 A

Inställningsområde (ström): 25 - 63 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Passar till följande serie: Siemens Serie 3VA

Passar till följande märken: Siemens

Montageart: Fast installation

Min. temperatur: -25 °C

Max. temperatur: +70 °C

Klass för brytförmåga: C

Utförande överströmsutlösare: ETU550M

Anslutning: Klämma

: IP40

Djup: 86 mm

Bredd: 105 mm

Höjd: 181 mm

Mått.: (B x H x D) 105 x 181 x 86 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2862559 Siemens 3VA2163-7MP36-0AA0 Brytare 1 st Inställningsområde (ström): 25 - 63 A Växelspänning (max.): 690 V/AC (B x H x D)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862559 Siemens 3VA2163-7MP36-0AA0 Brytare 1 st Inställningsområde (ström): 25 - 63 A Växelspänning (max.): 690 V/AC (B x H x D)

Beskrivning

Brytare 3VA2 IEC Frame 160 kopplingsställningskapiklass C ICU=110kA @ 415 V 3-polig, motorskydd ETU550M,LSI, i=63A överbelastningsskydd IR=25A...63A kortslutningsskydd ISD=1,2... 15x in,II=3...15x i klämanslutning kompakteffektbrytare 3VA2 med ETU 8-serie för anläggningsskydd. Kompakteffektbrytare 3VA från Siemens som en viktig del av SENTRON-skyddskomponenter för industriella applikationer samt för program i infrastrukturområdet ger effektiva anläggningar -, start- och motorskydd genom säker avstängning i överbelastnings- och kortslutningfallet. Kompakteffektbrytare 3VA sätter standarden i flexibilitet och modulär tillbehörsmångfald. Enhetligt tillbehör för flera modellstorlekar på alla serier av Kompakteffektbrytare 3VA1 och 3VA2. Denna variant av Kompakteffektbrytaren 3VA utmärker sig framför allt genom: 1. Kompakt konstruktion. 2. Tillgänglig som variant för anläggningsskydd och generatorskydd. 3. Finns som 3- och 4-poligt utförande. 4. Fyra kopplingseffektklasser på 55 kA... 150 kA vid 415 V. 5. Beroende på storlek: Märkström 25 A.630 A. 6. Montering i fast installation, plug-in teknik, plug-in teknik möjlig. 7. Serien har en elektronisk överströmsutlösare. 8. Har en inbyggd display för mätvärdesvisning. 9. Inbyggd mätfunktion och valfri kommunikationsanslutning via Modbus TCP, Modbus RTU, PROFINET och PROFIBUS. 10 Moduluppbyggt internt tillbehör med många funktioner som är lätta att montera.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
