Name: Siemens 3TG1001-1AG2 Motorskydd 3 NO, 1 NC 4 kW med hjälpkontakt Passar till följande märken: Siemens 10 st
Brand: Siemens
SKU: 2863685
Availability: BackOrder

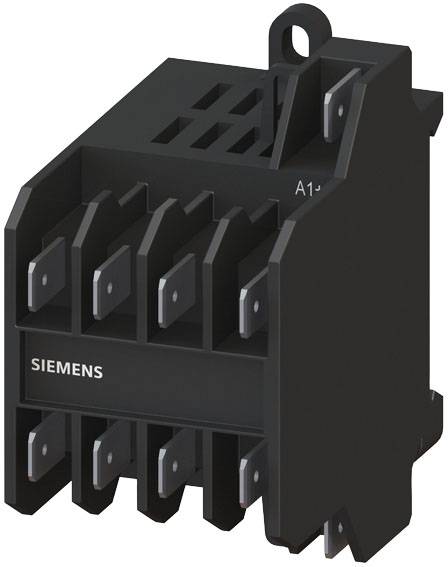

Svart elektrisk kontaktor från Siemens med flera anslutningsklämmor och märkning 'A1+'. Enhetsanslutning för styrning.

Elektriskt elskåp med olika komponenter, kabeldragning och switchar. Uppe till höger lyser ett trefärgat signaltorn.

Kopplingsschema för en elektrisk apparat med anslutningar A1, A2, L1, L2, L3, T1, T2, T3, 21 och 22; visar strömkretsar och förbindelser.

Kopplingsschema för en elektrisk komponent med dimensionerna: bredd 36 mm, höjd 62 mm, djup 58,7 mm. Visar tekniska detaljer.

1/4

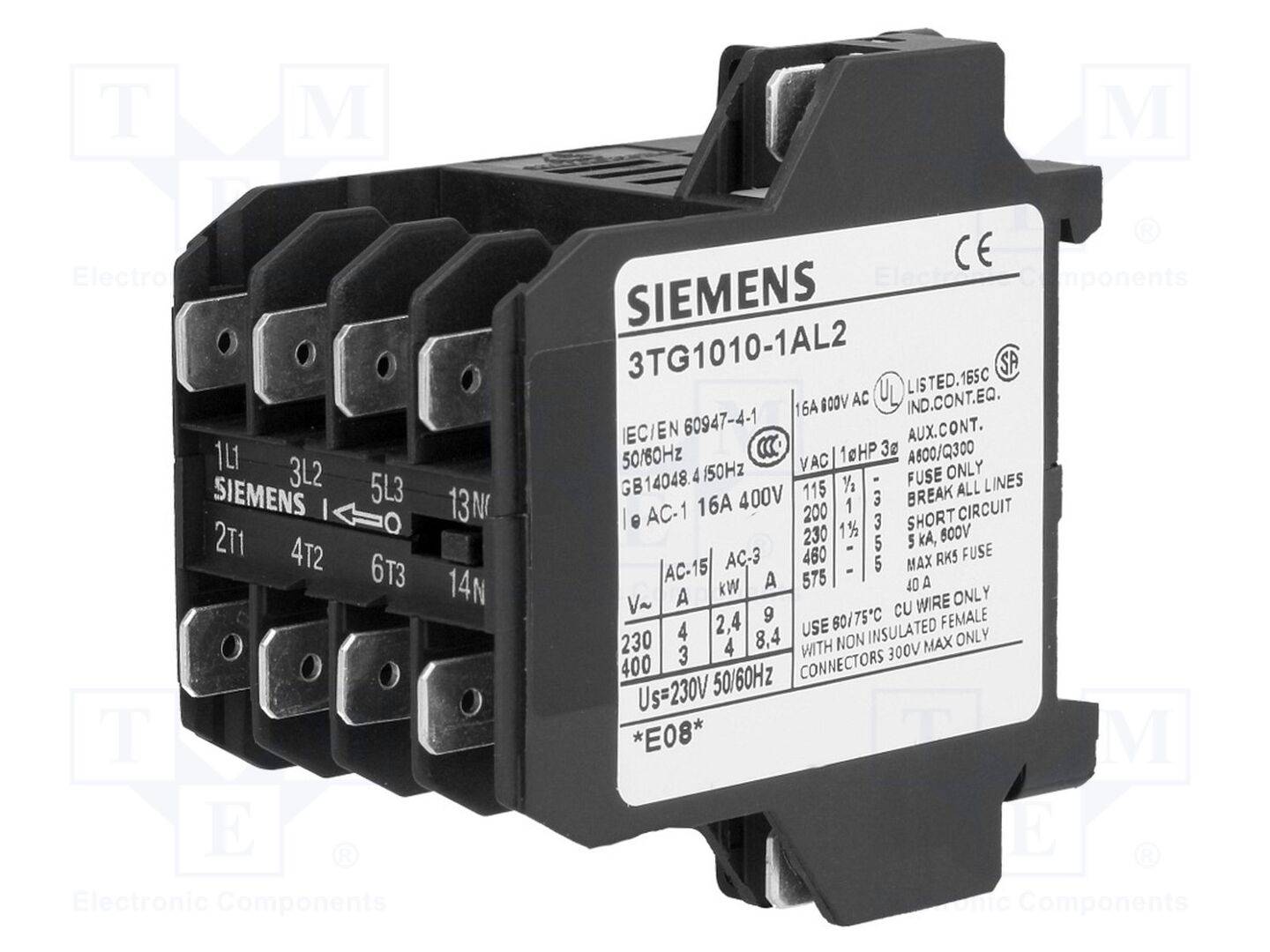

Liknande avbildning

Typ av produkt

Motorskydd

Antal poler

4-polig

Max. effekt

4 kW

Anslutning

Flatstift

Typ

3TG1001-1AG2

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans ons 18 nov.

Antal (förpackningsstorlek 10 st)

Set

Toal (419,00 kr / stycken)

4 490,00 kr

-7 %

4 190,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal slutare/för huvudkontakter 3
Antal brytkontakt / för hjälpkontakter: 1
Driftström vid AC-1 / vid 400 V: 16 A.
Driftström vid AC-3 / vid 400 V: 8.4 A.
Räckinbyggnad: Ja

Typ av produkt: Motorskydd

Typ: 3TG1001-1AG2

Antal poler: 4-polig

Kontakttyp: 3 NO
1 NC

Hjälpkontakt typ: 1 NC

Styrspänning (min.): 110 V/AC

Styrspänning (max.): 110 V/AC

Styrspänningsområde: 110 - 110 V/AC

Växelspänning (max.): 400 V/AC

Driftström (max.): 16 A

: 4 kW

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Skruvfästning
Snäppfästning
DIN-skena

Anslutning: Flatstift

: IP00

Min. temperatur: -25 °C

Max. temperatur: +55 °C

Bredd: 36 mm

Höjd: 62 mm

Djup: 61 mm

Mått.: (B x H x D) 36 x 62 x 61 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2863685 Siemens 3TG1001-1AG2 Motorskydd 3 NO, 1 NC 4 kW med hjälpkontakt Passar till följande märken: Siemens 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863685 Siemens 3TG1001-1AG2 Motorskydd 3 NO, 1 NC 4 kW med hjälpkontakt Passar till följande märken: Siemens 10 st

Beskrivning

Power-relä, AC-3e/AC-3, 8,4 A, 4 kW / 400V, 3-polig, AC 110 V, 45-450 Hz, hjälpkontakter: 1 Ö, Flatstiftsanslutning 6,3 x 0,8 mm miniskydd SIRIUS 3TG10 för omkoppling av styrsignaler i styrströmkretsen, t.ex. för hushållsapparater, lyftdon eller i installationsområdet.
3TG10 kontaktorer utmärker sig genom sin ringa bredd. De arbetar brumlöst, har en inbyggd hjälpbrytare och kan monteras i valfritt monteringsläge.
De små kontaktorer 3TG10 finns i AC- eller DC-manövrering, för olika driftströmmar, med 4 låsbrytare eller 3 låsbrytare och en brytkontakt finns med skruv- eller flatstiftsanslutning.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
