Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Tryckknapp för lampa Metallfrontring, högglans Knapp Silver, Gul 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (650,00 kr / stycken)
650,00 kr
inkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Montering: Frontplattfäste
- Antal befälspunkter: 1
- Utförande av manövreringselement: Tryckknapp, platt
- Inbyggnadsbredd: 29,5 mm
- Inbyggnadshöjd: 11 mm
- Material / av manövreringselement: Plast
- Produktkomponent / frontring: Ja
- Produktutökning/tillval/ljuskälla: Ja
- Åtdragningsmoment / skruvar i hållaren / max 1,2 Nm
- Utförande av frontring: Standard
- Monteringsdjup: 49,7 mm
- Form/monteringsöppning: Rund
- Material/hållare: Metall
- Kopplingsfrekvens / max [1/h]: 3600
- Kapslingsklass IP/anslutningsklämma: IP20
- Vibrationstålighet: 10... 500 Hz 5G
- Skyddsklass för driftmedel: I.
- Positiv tolerans för inbyggnadsdiametern 0,4 mm
- Anslutningsbar ledararea / enkeltrådig / med trådändhylsor / maximalt 0,75 mm²
- Anslutningsbar ledararea / enkeltrådig / med trådändhylsor / minimala: 0,5 mm²
- Anslutningsbar ledararea / enkeltrådig/utan trådändhylsor / maximalt 1,5 mm²
- Anslutningsbar ledararea / enkeltrådig/utan trådändhylsor / minimala: 1 m²
- Anslutningsbar ledararea / fintrådig / med trådändhylsor / max. 1,5 mm²
- Anslutningsbar ledararea / fintrådig / med trådändhylsor / minimala: 0,5 mm²
- Anslutningsbar ledararea / fintrådig / utan ändbearbetning / maximalt 1,5 mm²
- Anslutningsbar ledararea / fintrådig / utan ändbearbetning / minimala: 1 m²
- Anslutningsbar ledararea / för hjälpkontakter / enkeltrådig eller flertrådig / maximalt 1,5 m²
- Antal kontaktmoduler: 1
- Antal lysdiodsmoduler: 1
- Åtdragningsmoment / vid skruvanslutning / maximalt 0,9 Nm
- Åtdragningsmoment / vid skruvanslutning / minimalt: 0,8 Nm
- Åtdragningsmoment / skruvar i hållaren / minimalt: 1 Nm
- Typ av anslutningsbara ledarareor / för AWG-ledningar: 2x (18... 14)
- Typ av anslutningsbara ledarareor / enkeltrådig / med ändhylsor: 2x (0,5... 0,75 m²)
- Typ av anslutningsbara ledarareor / enkeltrådig / utan ändhylsor: 2x (1,0... 1,5 m²)
- Typ av anslutningsbara ledarareor / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²)
- Typ av anslutningsbara ledarareor / fintrådig / utan ändbearbetning: 2x (1,0... 1,5 m²)
- Utförande av kontakt/hjälpkontakter: Silverlegering
- AWG-nummer / som kodad anslutningsbar ledararea / maximalt: 14
- AWG-nummer / som kodad anslutningsbar ledararea / minimala: 18
- Montering/moduler och tillbehör: Frontpanelmontering
- Driftspänning / vid AC / vid 50 Hz / märkvärde / max: 500 V.
- Driftspänning / vid AC / vid 50 Hz / märkvärde / minimum: 5 V.
- Driftspänning / vid AC / vid 60 Hz / märkvärde / max: 500 V.
- Driftspänning / vid AC / vid 60 Hz / märkvärde / minimum: 5 V.
- Driftspänning / vid DC / märkvärde / max: 500 V.
- Driftspänning / vid DC / märkvärde / minimum: 5 V.
- Kontinuerlig ström/ledningsskydd C-karakteristik [A]: 10
- Ingångsström / av lysdiodmodul / max. 2 A.
- Isolationsspänning / märkvärde 320 V.
- Ljusstyrka / maximalt 1400 mcd
- Ljusstyrka / minimum: 900 mcd
- Produktkomponent / ljuskälla: Ja
- Spänningstyp / driftspänning: AC/DC
- Spänningstyp / av matningsspänning / ljuskälla: AC/DC
- Stötspänningsmotståndskraft / märkvärde 4 kV
- Termisk ström 10 A.
- Föroreningsgrad: 3
- Försörjningsspänning / 1 / av ljuskälla / vid AC / vid 50 Hz / märkvärde: 24 V.
- Försörjningsspänning / 1 / av ljuskälla / vid AC / vid 60 Hz / märkvärde: 24 V.
- Försörjningsspänning / 1 / av lampa / vid DC / märkvärde: 24 V.
- Typ av produkt
Tryckknapp för lampa
- Switch/tryckknapp - specifikationer
Metallfrontring
högglans
- Typ av ljus
LED
- Typ
LED
- Aktiveringstyp
Knapp
- Ljusfärg
Gul
- Tillverkarfärg
Silver
Gul
- Kapslingsfärg
Gul
- Knopf-Ø
29.45 mm
- Tryck-motiv
Utan
- Anslutning
Skruv
- Form
rund
- Frontplattsurtag
22 mm. rund mm
- Funktioner
momentan
- Kontakttyp
1 NO
- Mekanisk livslängd
3000000
- Elektrisk livslängd
10000000
- Monterings-Ø
22.3 mm
- Utförande
Komplett apparat
IP66
IP67
IP69/IP69K
- Min. temperatur
-25 °C
- Max. temperatur
+70 °C
- Växelspänning
24 V/DC
24 V/AC
- Växlingsposition
1x Av/(På)

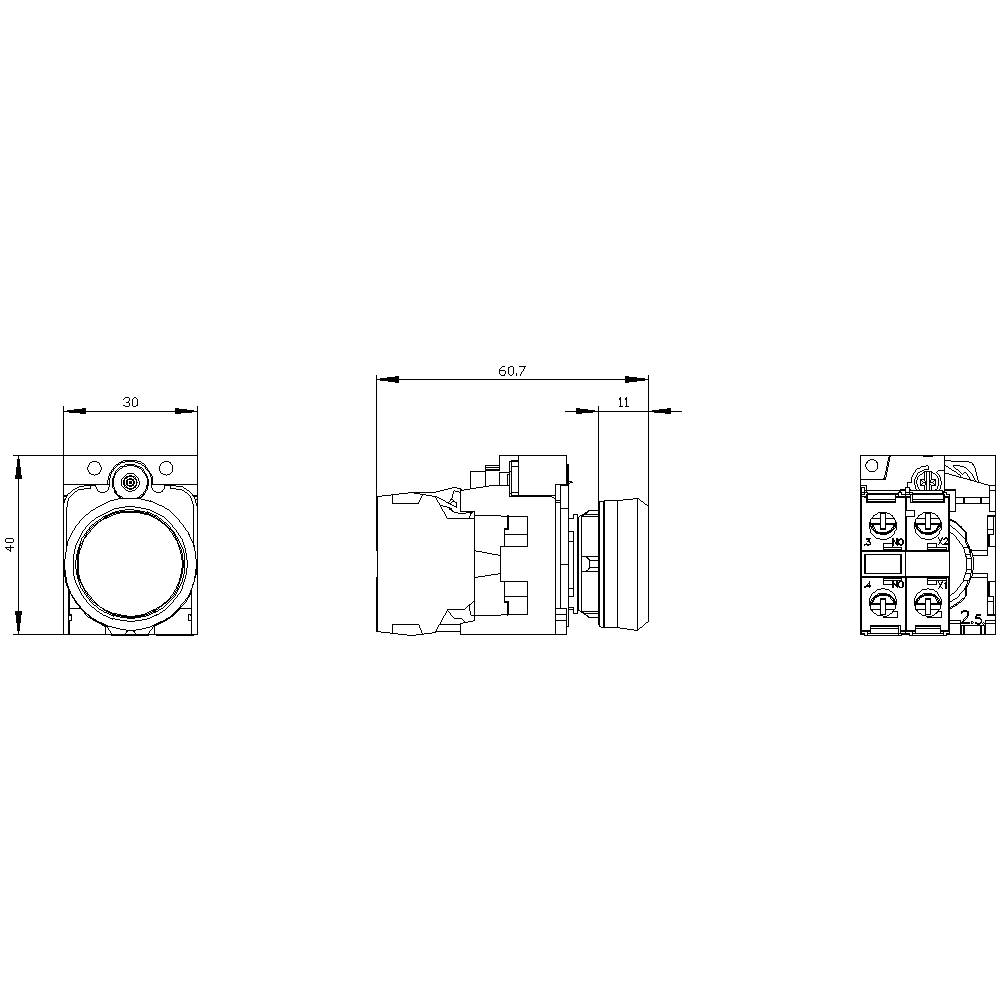

- Bredd
30 mm
- Höjd
40 mm
- Diameter
22 mm
- Innehåll
1 st
- Mått.
(Ø x H) 22 mm x 40 mm
- RoHS-godkänd
Ja
- Vikt
0.0803 kg
- Djup
49.7 mm
- Typ
3SU1152-0AB30-1BA0
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Tryckknapp för lampa Metallfrontring, högglans Knapp Silver, Gul 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Tryckknapp för lampa Metallfrontring, högglans Knapp Silver, Gul 1 st
Beskrivning

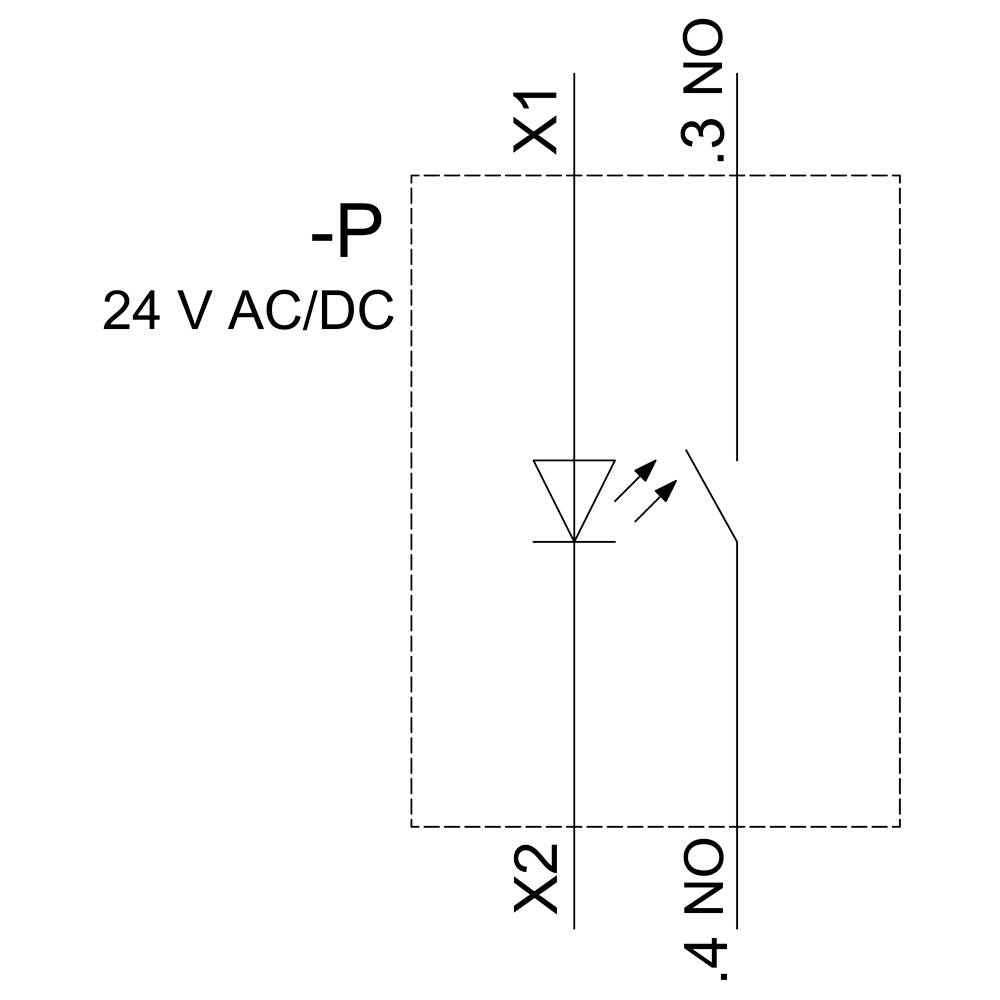

Tryckknapp i lampa, 22 mm, rund, metall, högglans, gul, tryckknapp, platt, fjädrande, med hållare, 1S, LED-modul med integrerad LED AC/DC 24V, skruvanslutning lampknapp Sirius ACT för koppling och styrning av elektriska förbrukare.
Under varumärket Sirius ACT erbjuder Siemens en unik portfölj av order- och rapporteringsverktyg med globala produktgodkännanden i tre moderna desigrader av robust äkta metall och högkvalitativ plast.
Det innovativa snappningskonceptet förenklar monteringen så att endast en hand och inga specialverktyg krävs. Som monteringshål räcker nutfria hål, eftersom ett 100%-igt förvridningsskydd är integrerat.
Tack vare den genomgående höga kapslingsklassen är de robusta enheterna industrianpassade och lämpliga för användning utomhus. Till och med rengöring med högtrycksstråle är möjlig. Varken damm, olja eller aggressiva baser kan störa tillförlitlig drift.
Förutom standardkabeldragning kan de flesta enheterna även anslutas via PROFINET, AS-Interface eller IO-Link till styrningen. På så sätt minskar du tråddragning, minimerar felkällor och får mer flexibilitet.
Den grafiska Online-konfiguratorn hjälper bekvämt vid val och beställning av enstaka apparater, höljen och etiketter. Omfattande dokumentation (t.ex. handbok, 3D-data, kopplingsdiagram) finns tillgänglig.
Utförande: Flera färger, belyst/obelyst, med/utan text, rastande/sensorande manövrering, olika tryckknapps- och frontringhöjder.
Obs: Komplett enhet, levereras inklusive hållare och moduler.
Sirius ACT – prestanda i action när action saknas och melden. Enkelt monterad, helt enkelt stark, perfekt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Under varumärket Sirius ACT erbjuder Siemens en unik portfölj av order- och rapporteringsverktyg med globala produktgodkännanden i tre moderna desigrader av robust äkta metall och högkvalitativ plast.
Det innovativa snappningskonceptet förenklar monteringen så att endast en hand och inga specialverktyg krävs. Som monteringshål räcker nutfria hål, eftersom ett 100%-igt förvridningsskydd är integrerat.
Tack vare den genomgående höga kapslingsklassen är de robusta enheterna industrianpassade och lämpliga för användning utomhus. Till och med rengöring med högtrycksstråle är möjlig. Varken damm, olja eller aggressiva baser kan störa tillförlitlig drift.
Förutom standardkabeldragning kan de flesta enheterna även anslutas via PROFINET, AS-Interface eller IO-Link till styrningen. På så sätt minskar du tråddragning, minimerar felkällor och får mer flexibilitet.
Den grafiska Online-konfiguratorn hjälper bekvämt vid val och beställning av enstaka apparater, höljen och etiketter. Omfattande dokumentation (t.ex. handbok, 3D-data, kopplingsdiagram) finns tillgänglig.
Utförande: Flera färger, belyst/obelyst, med/utan text, rastande/sensorande manövrering, olika tryckknapps- och frontringhöjder.
Obs: Komplett enhet, levereras inklusive hållare och moduler.
Sirius ACT – prestanda i action när action saknas och melden. Enkelt monterad, helt enkelt stark, perfekt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
