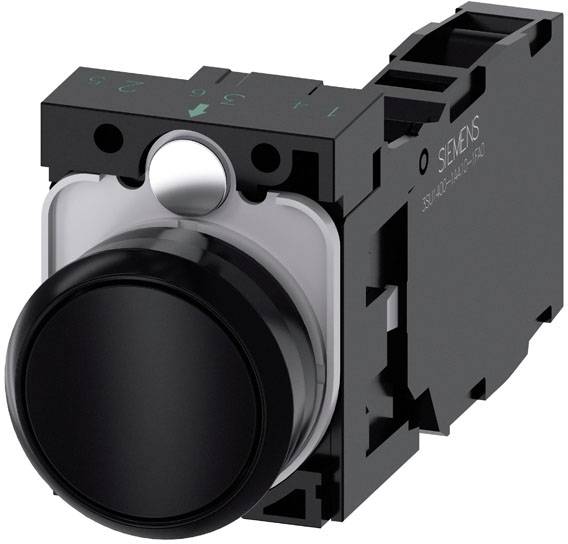

Siemens 3SU11000AB101FA0 3SU1100-0AB10-1FA0 Tryckströmställare Plastfrontring, rund Knapp Svart 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (419,00 kr / stycken)
419,00 kr
inkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Montering: Frontplattfäste
- Antal befälspunkter: 1
- Utförande av manövreringselement: Tryckknapp, platt
- Inbyggnadsbredd: 29,5 mm
- Inbyggnadshöjd: 11 mm
- Material / av manövreringselement: Plast
- Produktkomponent / frontring: Ja
- Åtdragningsmoment / skruvar i hållaren / max 1,2 Nm
- Utförande av frontring: Standard
- Monteringsdjup: 71,7 mm
- Form/monteringsöppning: Rund
- Material/hållare: Plast
- Kopplingsfrekvens / max [1/h]: 3600
- Kapslingsklass IP/anslutningsklämma: IP20
- Vibrationstålighet: 10... 500 Hz 5G
- Skyddsklass: II.
- Positiv tolerans för inbyggnadsdiametern 0,4 mm
- Produktfunktion / tvångöppning: Ja
- Anslutningsbar ledararea / enkeltrådig / med trådändhylsor / maximalt 0,75 mm²
- Anslutningsbar ledararea / enkeltrådig / med trådändhylsor / minimala: 0,5 mm²
- Anslutningsbar ledararea / enkeltrådig/utan trådändhylsor / maximalt 1,5 mm²
- Anslutningsbar ledararea / enkeltrådig/utan trådändhylsor / minimala: 1 m²
- Anslutningsbar ledararea / fintrådig / med trådändhylsor / max. 1,5 mm²
- Anslutningsbar ledararea / fintrådig / med trådändhylsor / minimala: 0,5 mm²
- Anslutningsbar ledararea / fintrådig / utan ändbearbetning / maximalt 1,5 mm²
- Anslutningsbar ledararea / fintrådig / utan ändbearbetning / minimala: 1 m²
- Anslutningsbar ledararea / för hjälpkontakter / enkeltrådig eller flertrådig / maximalt 1,5 m²
- Antal kontaktmoduler: 1
- Åtdragningsmoment / vid skruvanslutning / maximalt 0,9 Nm
- Åtdragningsmoment / vid skruvanslutning / minimalt: 0,8 Nm
- Åtdragningsmoment / skruvar i hållaren / minimalt: 1 Nm
- Typ av anslutningsbara ledarareor / för AWG-ledningar: 2x (18... 14)
- Typ av anslutningsbara ledarareor / enkeltrådig / med ändhylsor: 2x (0,5... 0,75 m²)
- Typ av anslutningsbara ledarareor / enkeltrådig / utan ändhylsor: 2x (1,0... 1,5 m²)
- Typ av anslutningsbara ledarareor / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²)
- Typ av anslutningsbara ledarareor / fintrådig / utan ändbearbetning: 2x (1,0... 1,5 m²)
- Utförande av kontakt/hjälpkontakter: Silverlegering
- AWG-nummer / som kodad anslutningsbar ledararea / maximalt: 14
- AWG-nummer / som kodad anslutningsbar ledararea / minimala: 18
- Montering/moduler och tillbehör: Frontpanelmontering
- Driftspänning / vid AC / vid 50 Hz / märkvärde / max: 500 V.
- Driftspänning / vid AC / vid 50 Hz / märkvärde / minimum: 5 V.
- Driftspänning / vid AC / vid 60 Hz / märkvärde / max: 500 V.
- Driftspänning / vid AC / vid 60 Hz / märkvärde / minimum: 5 V.
- Driftspänning / vid DC / märkvärde / max: 500 V.
- Driftspänning / vid DC / märkvärde / minimum: 5 V.
- Kontinuerlig ström/ledningsskydd C-karakteristik [A]: 10
- Isolationsspänning / märkvärde 500 V.
- Produktkomponent / ljuskälla: nej
- Spänningstyp / driftspänning: AC/DC
- Stötspänningsmotståndskraft / märkvärde 6 kV
- Termisk ström 10 A.
- Föroreningsgrad: 3
- Typ av produkt
Tryckströmställare
- Switch/tryckknapp - specifikationer
Plastfrontring
rund
- Typ av ljus
ingen
- Aktiveringstyp
Knapp
- Tillverkarfärg
Svart
- Kapslingsfärg
Svart
- Knopf-Ø
29.45 mm
- Tryck-motiv
Utan
- Anslutning
Skruv
- Form
rund
- Frontplattsurtag
22 mm
- Funktioner
momentan
- Kontakttyp
1 NO
1 NC
- Mekanisk livslängd
10000000
- Elektrisk livslängd
10000000
- Monterings-Ø
22.3 mm
- Utförande
Komplett apparat
IP66
IP67
IP69/IP69K
- Min. temperatur
-25 °C
- Max. temperatur
+70 °C
- Växlingsposition
1x Av/(På)

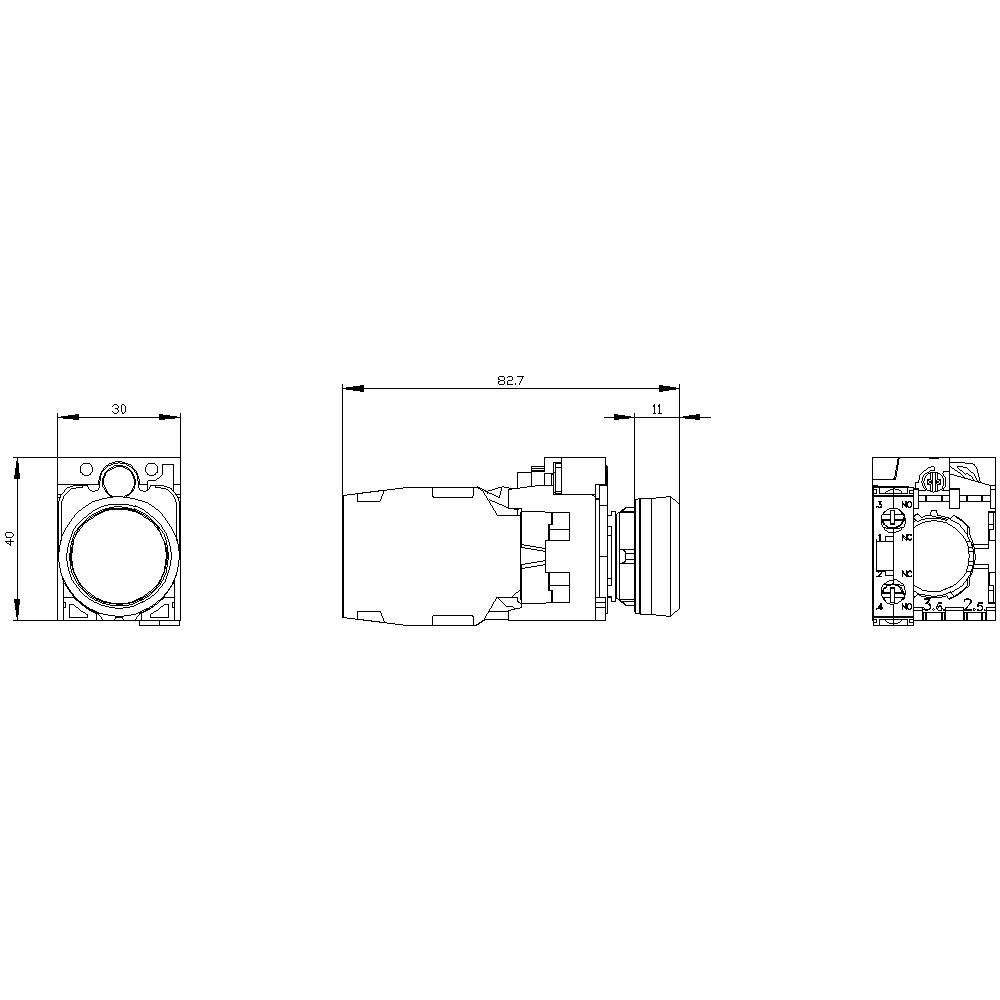

- Bredd
30 mm
- Höjd
40 mm
- Diameter
22 mm
- Innehåll
1 st
- Mått.
(Ø x H) 22 mm x 40 mm
- RoHS-godkänd
Ja
- Djup
71.7 mm
- Typ
3SU1100-0AB10-1FA0
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2863859 Siemens 3SU11000AB101FA0 3SU1100-0AB10-1FA0 Tryckströmställare Plastfrontring, rund Knapp Svart 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2863859 Siemens 3SU11000AB101FA0 3SU1100-0AB10-1FA0 Tryckströmställare Plastfrontring, rund Knapp Svart 1 st
Beskrivning
Tryckknapp, 22 mm, rund, plast, svart, tryckknapp, platt, fjädrande, med hållare 1S+1Ö, skruvanslutning, tryckströmställare Sirius ACT för koppling och styrning av elektriska förbrukare.
Under varumärket Sirius ACT erbjuder Siemens en unik portfölj av order- och rapporteringsverktyg med globala produktgodkännanden i tre moderna desigrader av robust äkta metall och högkvalitativ plast.
Det innovativa snappningskonceptet förenklar monteringen så att endast en hand och inga specialverktyg krävs. Som monteringshål räcker nutfria hål, eftersom ett 100%-igt förvridningsskydd är integrerat.
Tack vare den genomgående höga kapslingsklassen är de robusta enheterna industrianpassade och lämpliga för användning utomhus. Till och med rengöring med högtrycksstråle är möjlig. Varken damm, olja eller aggressiva baser kan störa tillförlitlig drift.
Förutom standardkabeldragning kan de flesta enheterna även anslutas via PROFINET, AS-Interface eller IO-Link till styrningen. På så sätt minskar du tråddragning, minimerar felkällor och får mer flexibilitet.
Den grafiska Online-konfiguratorn hjälper bekvämt vid val och beställning av enstaka apparater, höljen och etiketter. Omfattande dokumentation (t.ex. handbok, 3D-data, kopplingsdiagram) finns tillgänglig.
Utförande: Flera färger, belyst/obelyst, med/utan text, rastande/sensorande manövrering, olika tryckknapps- och frontringhöjder.
Obs: Komplett enhet, levereras inklusive hållare och moduler.
Sirius ACT – prestanda i action när action saknas och melden. Enkelt monterad, helt enkelt stark, perfekt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Under varumärket Sirius ACT erbjuder Siemens en unik portfölj av order- och rapporteringsverktyg med globala produktgodkännanden i tre moderna desigrader av robust äkta metall och högkvalitativ plast.
Det innovativa snappningskonceptet förenklar monteringen så att endast en hand och inga specialverktyg krävs. Som monteringshål räcker nutfria hål, eftersom ett 100%-igt förvridningsskydd är integrerat.
Tack vare den genomgående höga kapslingsklassen är de robusta enheterna industrianpassade och lämpliga för användning utomhus. Till och med rengöring med högtrycksstråle är möjlig. Varken damm, olja eller aggressiva baser kan störa tillförlitlig drift.
Förutom standardkabeldragning kan de flesta enheterna även anslutas via PROFINET, AS-Interface eller IO-Link till styrningen. På så sätt minskar du tråddragning, minimerar felkällor och får mer flexibilitet.
Den grafiska Online-konfiguratorn hjälper bekvämt vid val och beställning av enstaka apparater, höljen och etiketter. Omfattande dokumentation (t.ex. handbok, 3D-data, kopplingsdiagram) finns tillgänglig.
Utförande: Flera färger, belyst/obelyst, med/utan text, rastande/sensorande manövrering, olika tryckknapps- och frontringhöjder.
Obs: Komplett enhet, levereras inklusive hållare och moduler.
Sirius ACT – prestanda i action när action saknas och melden. Enkelt monterad, helt enkelt stark, perfekt.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
