Name: Siemens 3RW5558-2HA16 3RW55582HA16 Mjukstartare Motoreffekt på 400 V 710 kW Motoreffekt på 230 V 400 kW 200 V, 690 V Nom
Brand: Siemens
SKU: 2865103
Availability: BackOrder

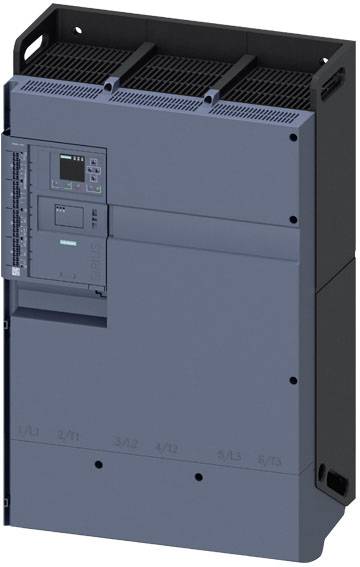

Industriell design av en elektrisk apparat i ett rektangulärt hölje, sannolikt en frekvensomriktare, med synlig manöverpanel.

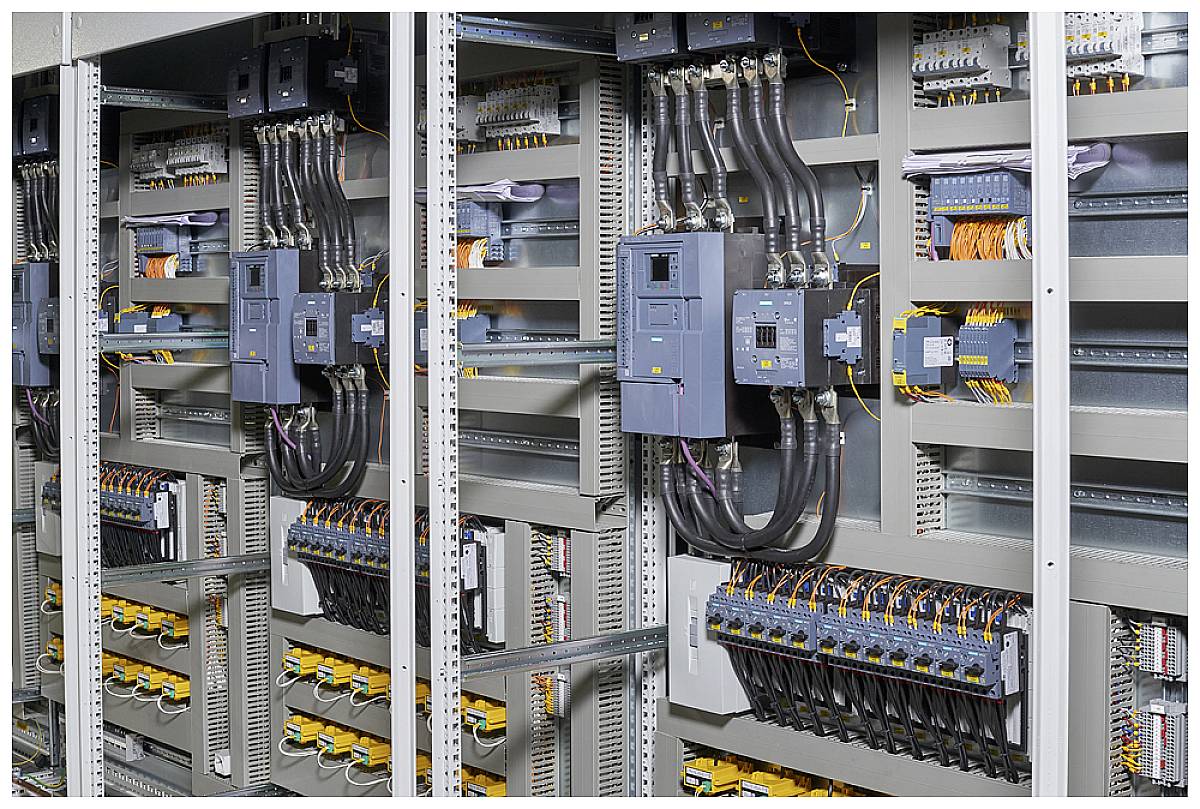

Flera öppnade elskåp med kablage och elektriska komponenter i ett tekniskt utrymme.

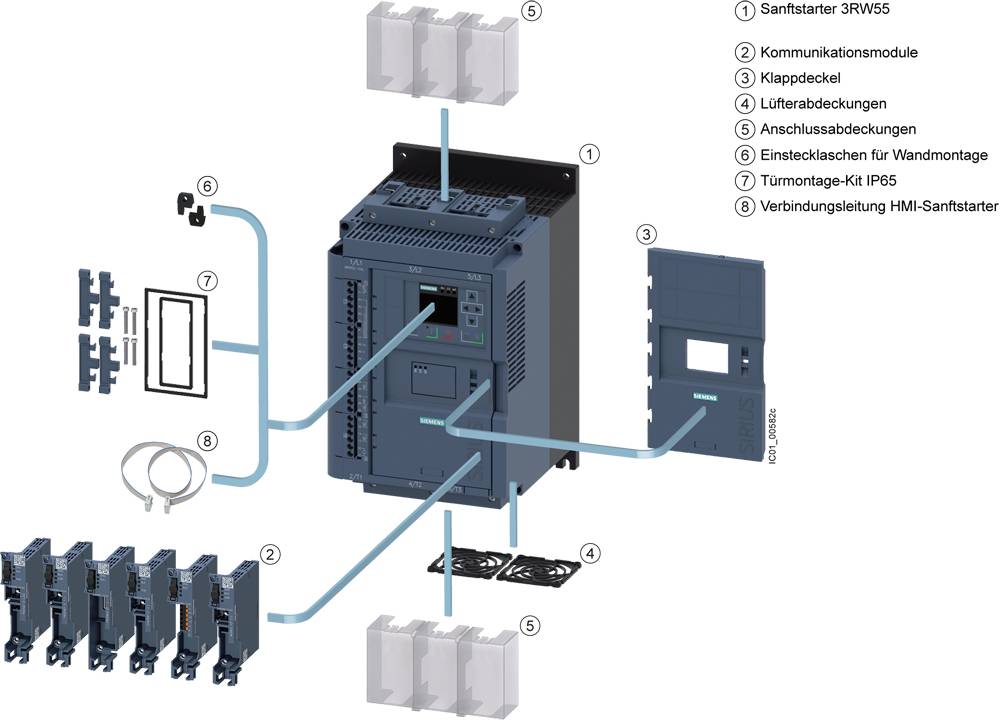

Explosionsritning av en mjukstartare 3RW55 med numrerade komponenter: kommunikation, viklock, fläkt, anslutningar.

Diagrammet visar ett kopplingsschema med flera reläer, anslutningar och ledningar, inklusive komponenter 2T1, 4T2, 6T3 och A1 till A4.

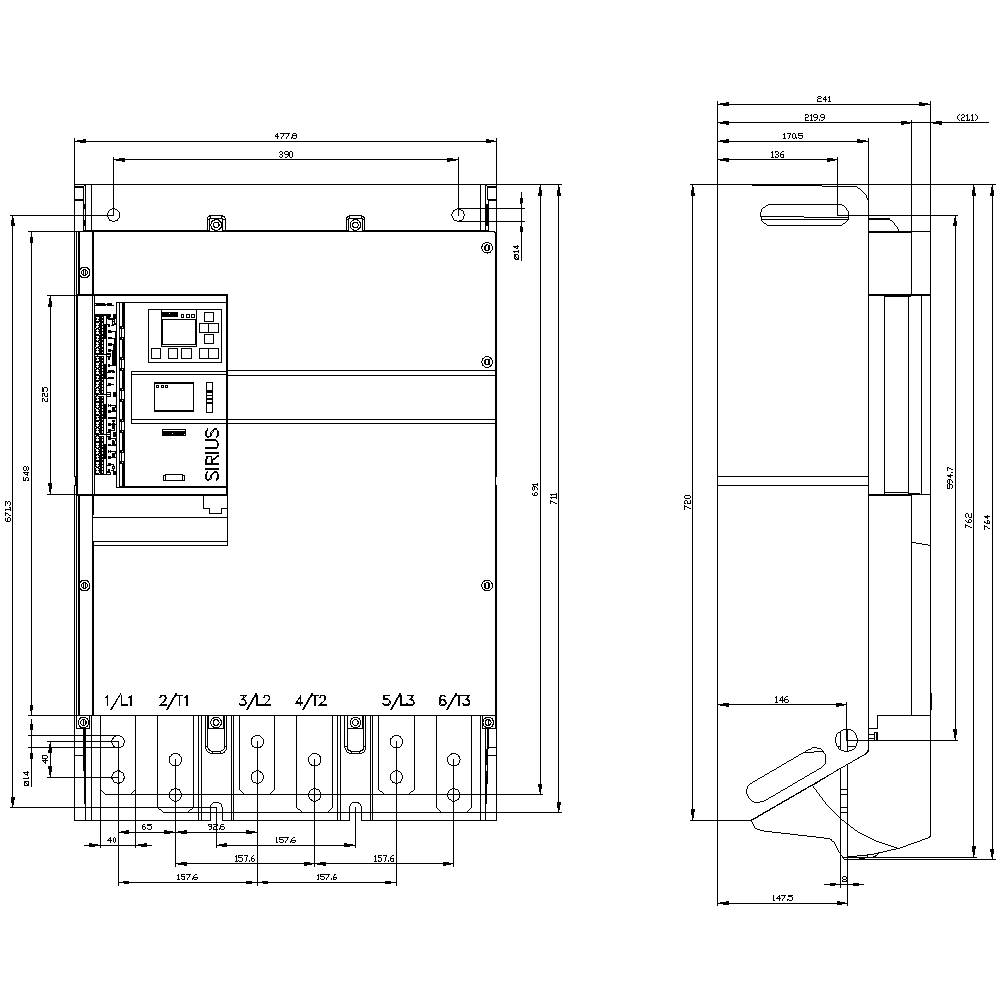

Teknisk ritning av en elektrisk kopplingscentral från två vinklar: framifrån och från sidan, med exakta dimensionsangivelser i millimeter.

1/5

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 2 feb. 2027

Antal

Set

Toal (286 004,36 kr / stycken)

286 004,36 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Driftsfrekvens 50/60 Hz
Montering: Skruvfastsättning
Stötspänningsmotståndskraft: 8 kV
Kapslingsklass: IP00
Isolationsspänning: 690 V
Antal digitalingångar 4
Motorskyddets utförande: Elektroniskt, utlösning vid termisk överbelastning av motorn
Utförande av digitalutgångar: 3 slutare (NO) / 1 växlare (CO)

Motorspänning: 200-690 V

Typ av produkt: Mjukstartare

Anslutningsström: 1280 A

Motoreffekt på 230 V: 400 kW

Motoreffekt på 400 V: 710 kW

Nominell spänning: 200 V
690 V

Arbetsfaser: 3

Tillverkarnr.: 3RW55582HA16

Nominell ström: 1280 A

Nominell ström - avrundad: 1280 A

Typ: 3RW5558-2HA16

Motoreffekt vid 230 V / 400 V: 710 kW

Utloppstid: 360 s

Mått.: (B x H x D) 478 x 764 x 241 mm

Anslutning: Skenanslutning

Bredd: 478 mm

Höjd: 764 mm

Djup: 241 mm

Max. temperatur: +60 °C

Min. temperatur: -25 °C

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Motoreffekt på 230 V

Motoreffekt på 400 V

Nominell spänning

Nominell ström - avrundad

Siemens 3RW3026-1BB14 3RW30261BB14 Mjukstartare Motoreffekt på 400 V 11 kW Motoreffekt på 230 V 5.5 kW 200 V, 480 V Nominell ström 25 A

Artikelnr.:2864143

Leverans mån 2 nov.

3 SetConrad Electronic

5.5 kW

11 kW

200 V

25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 890,00 kr^*

Siemens 3RW4028-1BB14 3RW40281BB14 Mjukstartare Motoreffekt på 400 V 18.5 kW Motoreffekt på 230 V 11 kW 200 V, 480 V Nominell ström 38 A

Artikelnr.:2864144

Leverans mån 2 nov.

1 SetConrad Electronic

11 kW

18.5 kW

200 V

38 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 290,00 kr^*

Siemens 3RW5055-2AB04 3RW50552AB04 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864145

Leverans mån 16 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2AB05 3RW50552AB05 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864146

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2AB14 3RW50552AB14 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864147

Leverans mån 16 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2AB15 3RW50552AB15 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864148

Leverans mån 16 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2TB04 3RW50552TB04 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864149

Leverans tis 2 feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2TB05 3RW50552TB05 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864150

Leverans tis 2 feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2TB14 3RW50552TB14 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864151

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2TB15 3RW50552TB15 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864152

Leverans mån 16 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2865103 Siemens 3RW5558-2HA16 3RW55582HA16 Mjukstartare Motoreffekt på 400 V 710 kW Motoreffekt på 230 V 400 kW 200 V, 690 V Nom

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2865103 Siemens 3RW5558-2HA16 3RW55582HA16 Mjukstartare Motoreffekt på 400 V 710 kW Motoreffekt på 230 V 400 kW 200 V, 690 V Nom

Beskrivning

Sirius mjukstartare 200-690 V 1280 A, AC 110-250 V fjäderklämmor mjukstartare SIRIUS 3RW55 High Performance för krävande applikationer för mjuk på- och utlopp av trefasströmsynkrona motorer.
Steglös start, minskning av strömtoppar, undvikande av nätspänningsfluktuationer vid start, avlasta elnätet, minskar den mekaniska belastningen i drivningen, avsevärt utrymme- och ledningsssparande jämfört med stjärn-triangel-starter och frekvensomriktare, underhållsfri omkoppling och enkel hantering. Den inbyggda bypass möjliggör en mycket kompakt konstruktion, sparar energi och ger mindre Uppvärmning i kopplingsskåpet. Intelligenta övervakningsfunktioner skyddar mjukstartare mot överhettning och motorn mot överbelastning. Dessutom kan du begränsa strömmen under högkörningen till ett inställbart maximivärde. Tack vare 3-fasig styrning, särskilt lämplig för stora motoreffekter och rot-3-kopplingar. Den innovativa vridmomentregleringen ger optimal motordrift. Enkel och snabb idrifttagning genom autoparmering eller applikationsassistent. Förutseende underhållsplaneringar genom Condition Monitoring. Löstagbar HMI med färgdisplay för översiktlig mätvärde- och diagnosvisning. Godkännanden i hela världen (t.ex. IEC och UL/CSA).
High Performance mjukstartare 3RW55 finns tillgänglig för nät med max. 690 V effektområde upp till 560 kW med 24 V eller 110-250 V styrmatningsspänning och genomgående med skruv- och fjäderanslutning. Analog utgång och termistormotorskydd är en integrerad del av High Performance mjukstartare.
Valfri inpluggningsbar kommunikationsmodul möjliggör anslutning via PROFINET, PROFIBUS och Modbus TCP. Den inbyggda HMI-modulen kan även monteras i kopplingsskåpsdörren.
Mjukstartare 3RW55 löser upp den beprövade serien 3RW44.
Mjukstartare SIRIUS 3RW5 - lika flexibel som din uppgift.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
