Name: Siemens 3RW5526-1HA16 3RW55261HA16 Mjukstartare Motoreffekt på 400 V 37 kW Motoreffekt på 230 V 22 kW 200 V, 690 V Nomin
Brand: Siemens
SKU: 2864624
Availability: BackOrder

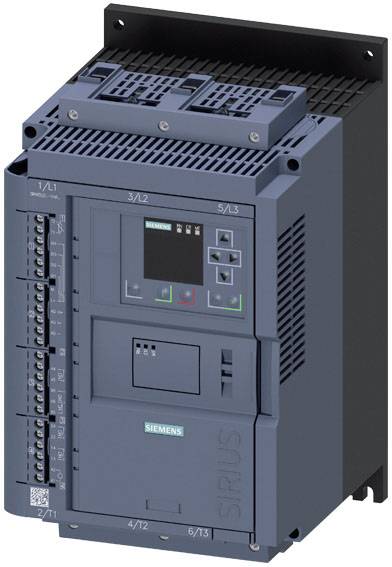

Industriellt switchenheter med Siemens-logotyp, flera anslutningar och manöverpanel på framsidan för elektriska styrtillämpningar.

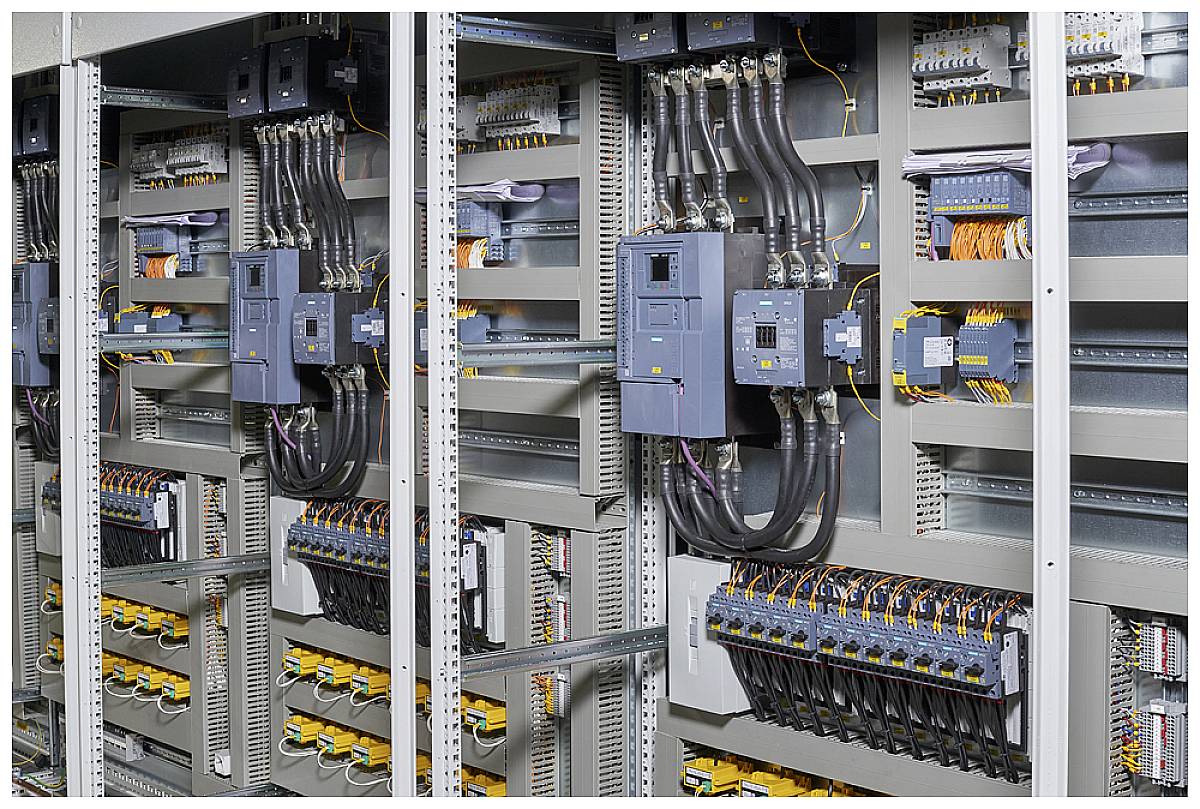

En elektrisk elskåp med flera kablar och kopplingsapparater. Kabelförläggningen är välordnad. Till vänster och höger finns identiska moduler.

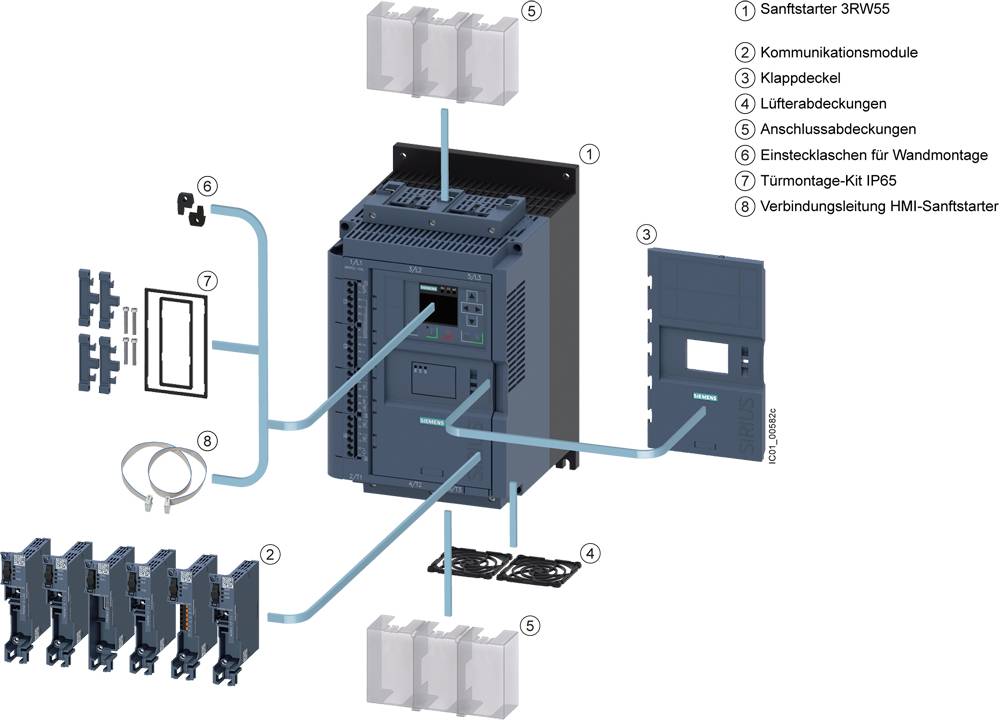

Diagram över en mjukstart 3RW55 med märkta komponenter: kommunikationsmoduler, vipplock, ledartäckningar, anslutningsskydd, insticksplats, dörmonteringskit IP65 och HMI-anslutningsledning.

Kopplingsschema för en elektrisk krets med flera kontakter och reläer. Beteckningarna från 1L1 till D4 visar anslutningspunkterna.

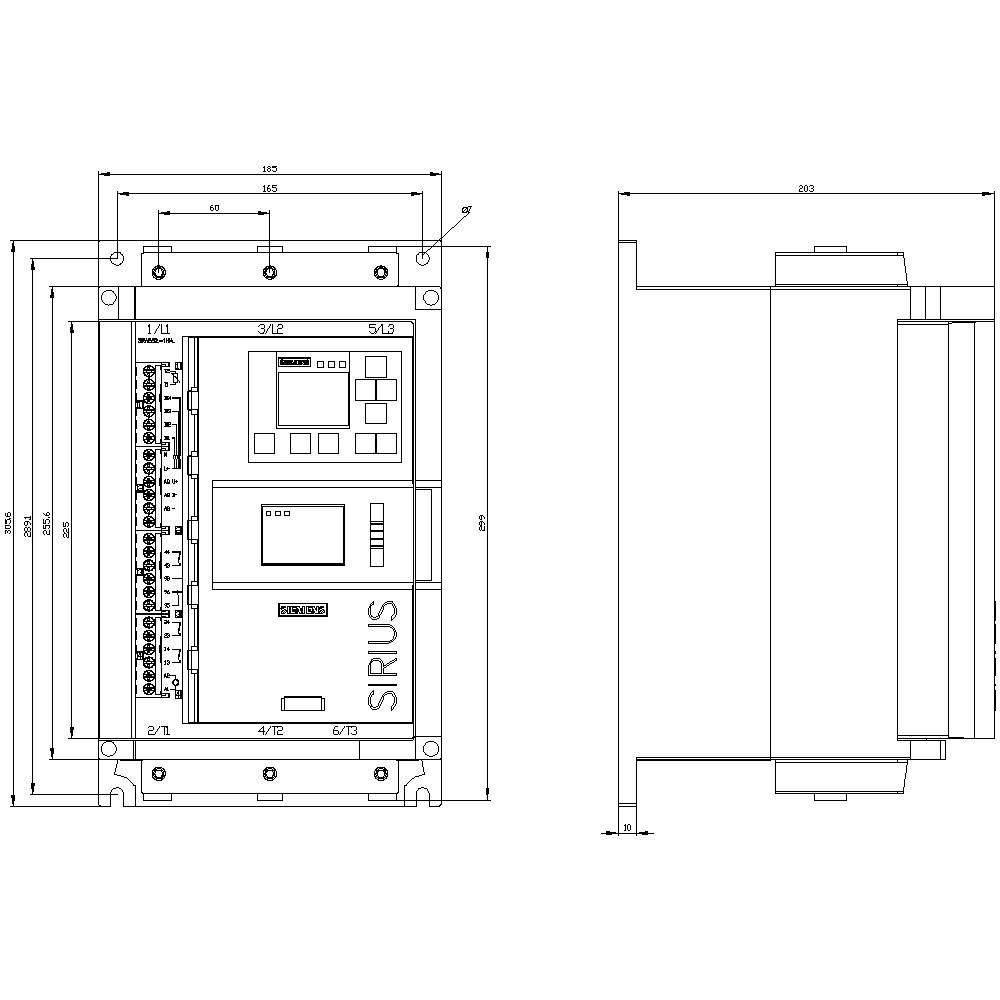

Teknisk ritning av en SIRIUS-kopplingsapparat med frontvy till vänster, sidovy till höger. Mått anges i millimeter.

1/5

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 2 feb. 2027

Antal

Set

Toal (40 290,00 kr / stycken)

40 290,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Driftsfrekvens 50/60 Hz
Montering: Skruvfastsättning
Stötspänningsmotståndskraft: 8 kV
Kapslingsklass: IP20
Isolationsspänning: 690 V
Antal digitalingångar 4
Motorskyddets utförande: Elektroniskt, utlösning vid termisk överbelastning av motorn
Utförande av digitalutgångar: 3 slutare (NO) / 1 växlare (CO)

Motorspänning: 200-690 V/AC

Typ av produkt: Mjukstartare

Anslutningsström: 77 A

Motoreffekt på 230 V: 22 kW

Motoreffekt på 400 V: 37 kW

Nominell spänning: 200 V
690 V

Arbetsfaser: 3

Tillverkarnr.: 3RW55261HA16

Nominell ström: 77 A

Nominell ström - avrundad: 77 A

Typ: 3RW5526-1HA16

Utloppstid: 360 s

Mått.: (B x H x D) 185 x 306 x 203 mm

Anslutning: Skruv

Bredd: 185 mm

Höjd: 306 mm

Djup: 203 mm

Max. temperatur: +60 °C

Min. temperatur: -25 °C

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Motoreffekt på 230 V

Motoreffekt på 400 V

Nominell spänning

Nominell ström - avrundad

Siemens 3RW3026-1BB14 3RW30261BB14 Mjukstartare Motoreffekt på 400 V 11 kW Motoreffekt på 230 V 5.5 kW 200 V, 480 V Nominell ström 25 A

Artikelnr.:2864143

Leverans mån 2 nov.

3 SetConrad Electronic

5.5 kW

11 kW

200 V

25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 890,00 kr^*

Siemens 3RW4028-1BB14 3RW40281BB14 Mjukstartare Motoreffekt på 400 V 18.5 kW Motoreffekt på 230 V 11 kW 200 V, 480 V Nominell ström 38 A

Artikelnr.:2864144

Leverans mån 2 nov.

1 SetConrad Electronic

11 kW

18.5 kW

200 V

38 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 290,00 kr^*

Siemens 3RW5055-2AB04 3RW50552AB04 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864145

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2AB05 3RW50552AB05 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864146

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2AB14 3RW50552AB14 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864147

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2AB15 3RW50552AB15 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864148

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2TB04 3RW50552TB04 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864149

Leverans tis 2 feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2TB05 3RW50552TB05 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864150

Leverans tis 2 feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2TB14 3RW50552TB14 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864151

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2TB15 3RW50552TB15 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864152

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Mjukstartare Motoreffekt på 400 V 37 kW Motoreffekt på 230 V 22 kW 200 V, 690 V Nomin

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Mjukstartare Motoreffekt på 400 V 37 kW Motoreffekt på 230 V 22 kW 200 V, 690 V Nomin

Beskrivning

Sirius mjukstartare 200-690 V 77 A, AC 110-250 V skruvklämmor mjukstartare SIRIUS 3RW55 High Performance för krävande applikationer för mjuk på- och avdrift av trefasströmsynkrona motorer.
Steglös start, minskning av strömtoppar, undvikande av nätspänningsfluktuationer vid start, avlasta elnätet, minskar den mekaniska belastningen i drivningen, avsevärt utrymme- och ledningsssparande jämfört med stjärn-triangel-starter och frekvensomriktare, underhållsfri omkoppling och enkel hantering. Den inbyggda bypass möjliggör en mycket kompakt konstruktion, sparar energi och ger mindre Uppvärmning i kopplingsskåpet. Intelligenta övervakningsfunktioner skyddar mjukstartare mot överhettning och motorn mot överbelastning. Dessutom kan du begränsa strömmen under högkörningen till ett inställbart maximivärde. Tack vare 3-fasig styrning, särskilt lämplig för stora motoreffekter och rot-3-kopplingar. Den innovativa vridmomentregleringen ger optimal motordrift. Enkel och snabb idrifttagning genom autoparmering eller applikationsassistent. Förutseende underhållsplaneringar genom Condition Monitoring. Löstagbar HMI med färgdisplay för översiktlig mätvärde- och diagnosvisning. Godkännanden i hela världen (t.ex. IEC och UL/CSA).
High Performance mjukstartare 3RW55 finns tillgänglig för nät med max. 690 V effektområde upp till 560 kW med 24 V eller 110-250 V styrmatningsspänning och genomgående med skruv- och fjäderanslutning. Analog utgång och termistormotorskydd är en integrerad del av High Performance mjukstartare.
Valfri inpluggningsbar kommunikationsmodul möjliggör anslutning via PROFINET, PROFIBUS och Modbus TCP. Den inbyggda HMI-modulen kan även monteras i kopplingsskåpsdörren.
Mjukstartare 3RW55 löser upp den beprövade serien 3RW44.
Mjukstartare SIRIUS 3RW5 - lika flexibel som din uppgift.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
