Name: Siemens 3RW5077-2TB15 3RW50772TB15 Mjukstartare Motoreffekt på 400 V 315 kW Motoreffekt på 230 V 160 kW 200 V, 600 V Nom
Brand: Siemens
SKU: 2864265
Availability: BackOrder

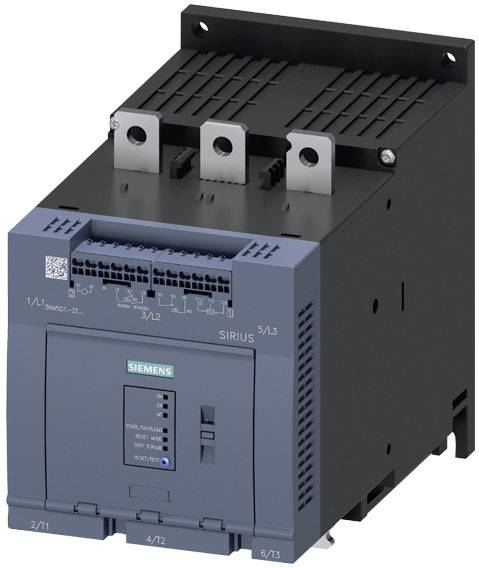

Ett SIRIUS Power Control-modul från Siemens, grå-svart, med anslutningsklämmor upptill. Huvudsakligen avsett för industriella elektriska styrningar.

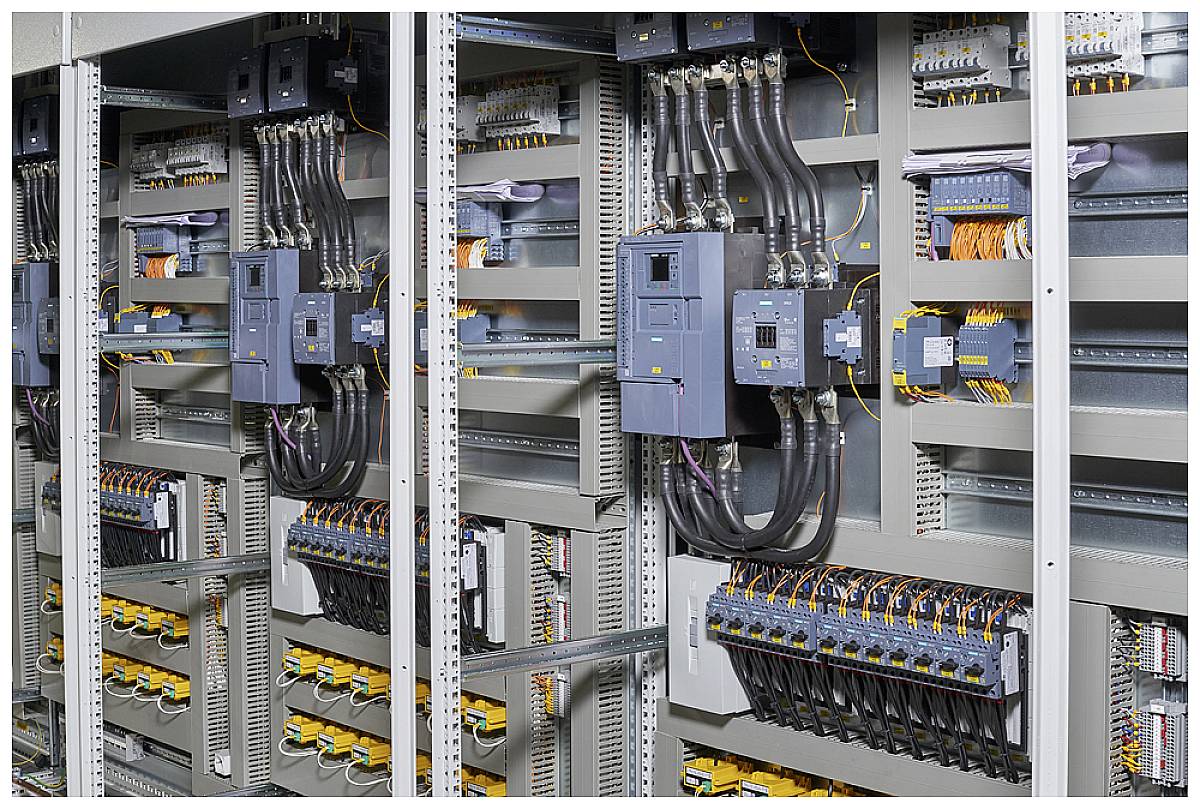

Industriell elskåp med ett flertal kablar, switches och säkringar som representerar ett komplext elektriskt styrsystem.

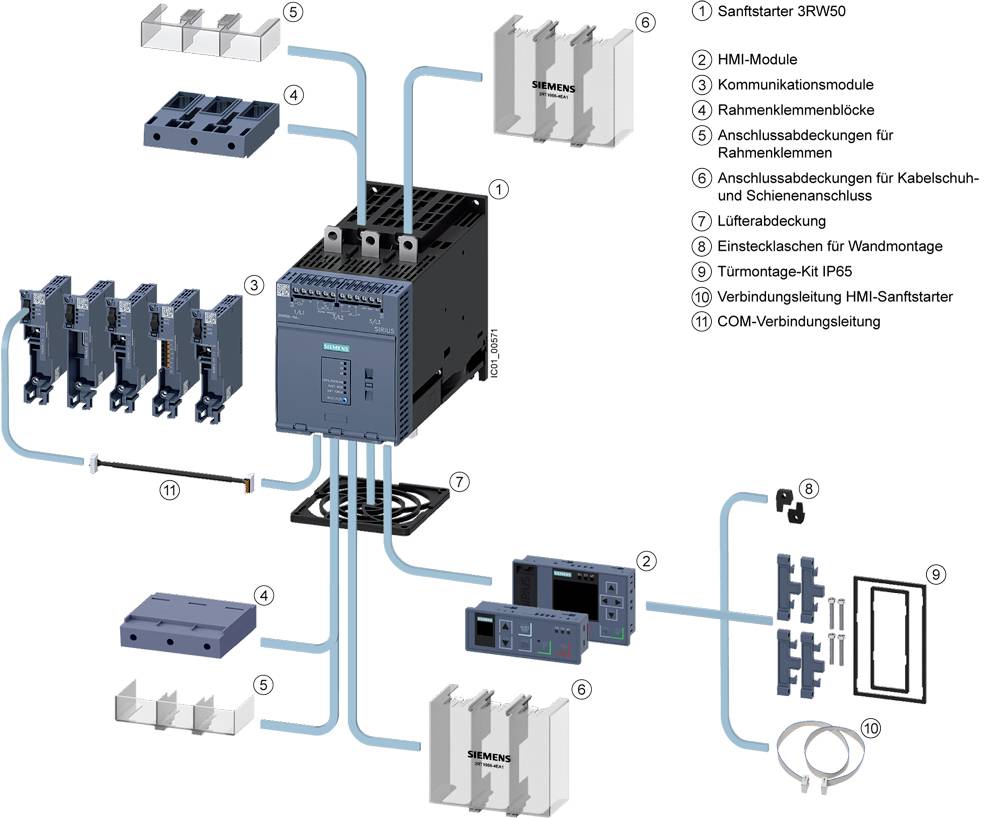

'Bilden visar en Siemens switchgear-layout med olika HMI-moduler, kommunikationsmoduler och kabelanslutningar.'

Kopplingsschema visar ett enfasigt relä med till/från- och förbikopplningskontakter. Beteckningar: 'IN', 'FÖRBIKOPPLAD', 'NO', 'NC' och 'KÖRA'.

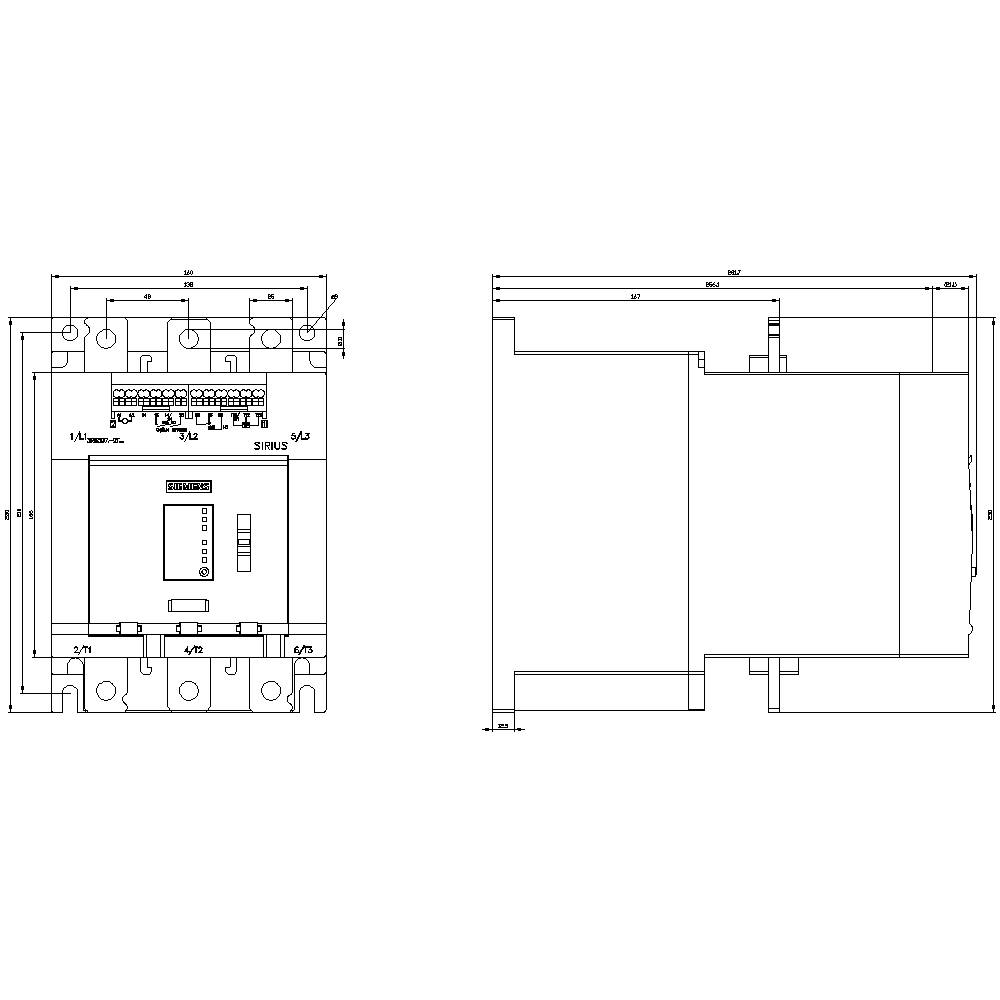

Teknisk ritning av en elektrisk strömbrytare med dimensioner och anslutningar. Fram- och sidovy är illustrerade.

1/5

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Set

Toal (54 090,00 kr / stycken)

54 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal digitalingångar: 1
Motorskyddets utförande: Elektroniskt, utlösning vid termisk överbelastning av motorn
Montering: Skruvfastsättning
Driftsfrekvens 50/60 Hz
Isolationsspänning: 600 V
Kapslingsklass: IP00
Utförande av digitalutgångar: 2 slutare (NO) / 1 växlare (CO)
Storlek av mjukstartaren S12

Motorspänning: 200-600 V

Typ av produkt: Mjukstartare

Anslutningsström: 570 A

Motoreffekt på 230 V: 160 kW

Motoreffekt på 400 V: 315 kW

Nominell spänning: 200 V
600 V

Arbetsfaser: 3

Utförande: Produktvariant 110-250 V AC

Tillverkarnr.: 3RW50772TB15

Nominell ström: 570 A

Nominell ström - avrundad: 570 A

Typ: 3RW5077-2TB15

Motoreffekt vid 230 V / 400 V: 315 kW

Utloppstid: 20 s

Mått.: (B x H x D) 160 x 230 x 282 mm

Anslutning: Fjäderklämma

Bredd: 160 mm

Höjd: 230 mm

Djup: 282 mm

Max. temperatur: +60 °C

Min. temperatur: -25 °C

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Motoreffekt på 230 V

Motoreffekt på 400 V

Nominell spänning

Nominell ström - avrundad

Siemens 3RW3026-1BB14 3RW30261BB14 Mjukstartare Motoreffekt på 400 V 11 kW Motoreffekt på 230 V 5.5 kW 200 V, 480 V Nominell ström 25 A

Artikelnr.:2864143

Leverans mån 2 nov.

3 SetConrad Electronic

5.5 kW

11 kW

200 V

25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 890,00 kr^*

Siemens 3RW4028-1BB14 3RW40281BB14 Mjukstartare Motoreffekt på 400 V 18.5 kW Motoreffekt på 230 V 11 kW 200 V, 480 V Nominell ström 38 A

Artikelnr.:2864144

Leverans mån 2 nov.

1 SetConrad Electronic

11 kW

18.5 kW

200 V

38 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 290,00 kr^*

Siemens 3RW5055-2AB04 3RW50552AB04 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864145

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2AB05 3RW50552AB05 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864146

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2AB14 3RW50552AB14 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864147

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2AB15 3RW50552AB15 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864148

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2TB04 3RW50552TB04 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864149

Leverans tis 2 feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2TB05 3RW50552TB05 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864150

Leverans tis 2 feb. 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Siemens 3RW5055-2TB14 3RW50552TB14 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 480 V Nominell ström 143 A

Artikelnr.:2864151

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

26 290,00 kr^*

Siemens 3RW5055-2TB15 3RW50552TB15 Mjukstartare Motoreffekt på 400 V 75 kW Motoreffekt på 230 V 37 kW 200 V, 600 V Nominell ström 143 A

Artikelnr.:2864152

Leverans fre 13 nov.

Conrad Electronic

37 kW

75 kW

200 V

143 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 890,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2864265 Siemens 3RW5077-2TB15 3RW50772TB15 Mjukstartare Motoreffekt på 400 V 315 kW Motoreffekt på 230 V 160 kW 200 V, 600 V Nom

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864265 Siemens 3RW5077-2TB15 3RW50772TB15 Mjukstartare Motoreffekt på 400 V 315 kW Motoreffekt på 230 V 160 kW 200 V, 600 V Nom

Beskrivning

Sirius mjukstartare 200-600 V 570 A, AC 110-250 V fjäderklämmor Termistoringång mjukstartare SIRIUS 3RW50 Basic-prestanda för enkel användning för skonsam på- och avkoppling av trefasströmsynkrona motorer.
Steglös start, minskning av strömtoppar, undvikande av nätspänningsfluktuationer vid start, avlasta elnätet, minskar den mekaniska belastningen i drivningen, avsevärt utrymme- och ledningsssparande jämfört med stjärn-triangel-starter och frekvensomriktare, underhållsfri omkoppling och enkel hantering. Den inbyggda bypass möjliggör en mycket kompakt konstruktion, sparar energi och ger mindre Uppvärmning i kopplingsskåpet. Intelligenta övervakningsfunktioner skyddar mjukstartare mot överhettning och motorn mot överbelastning. Dessutom kan du begränsa strömmen under högkörningen till ett inställbart maximivärde. Den innovativa funktionen Soft-Torque ger ett skonsamt motorflöde. Med den inbyggda fjärråterställning kan du snabbt och enkelt åtgärda störningar på distans. Godkännanden världen över (t.ex. IEC och UL/CSA) även för potentiellt explosiva applikationer (ATEX eller ATEX IEC ex).
Basic Performance mjukstartare 3RW50 finns tillgänglig för nät med max. 600 V inom enkeleffektområdet upp till 315 kW med 24 V eller 110-250 V styrmatningsspänning och genomgående med skruv- och fjäderanslutning. För analog utgång och termistormotorskydd finns olika varianter.
Valfria kommunikationsmoduler möjliggör anslutning via PROFINET, PROFIBUS och Modbus TCP. För montering i skåpdörren finns olika HMI-moduler.
Mjukstartare 3RW50 löser upp de beprövade byggserierna 3RW40 (storlek S6 upp till S12).
Mjukstartare SIRIUS 3RW5 - lika flexibel som din uppgift.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
