Name: Siemens 3RV2411-1JA20 Brytare 1 st Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x
Brand: Siemens
SKU: 1740459
Availability: BackOrder

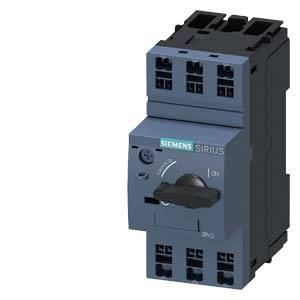

En svart, rektangulär elektrisk strömbrytare med påskriften 'Siemens SIRIUS'. Strömbrytaren är i 'På'-läget.

Ett skåp med elektroniska komponenter, bredvid ett regnvått fönster med utsikt över ett suddigt, blått föremål i bakgrunden.

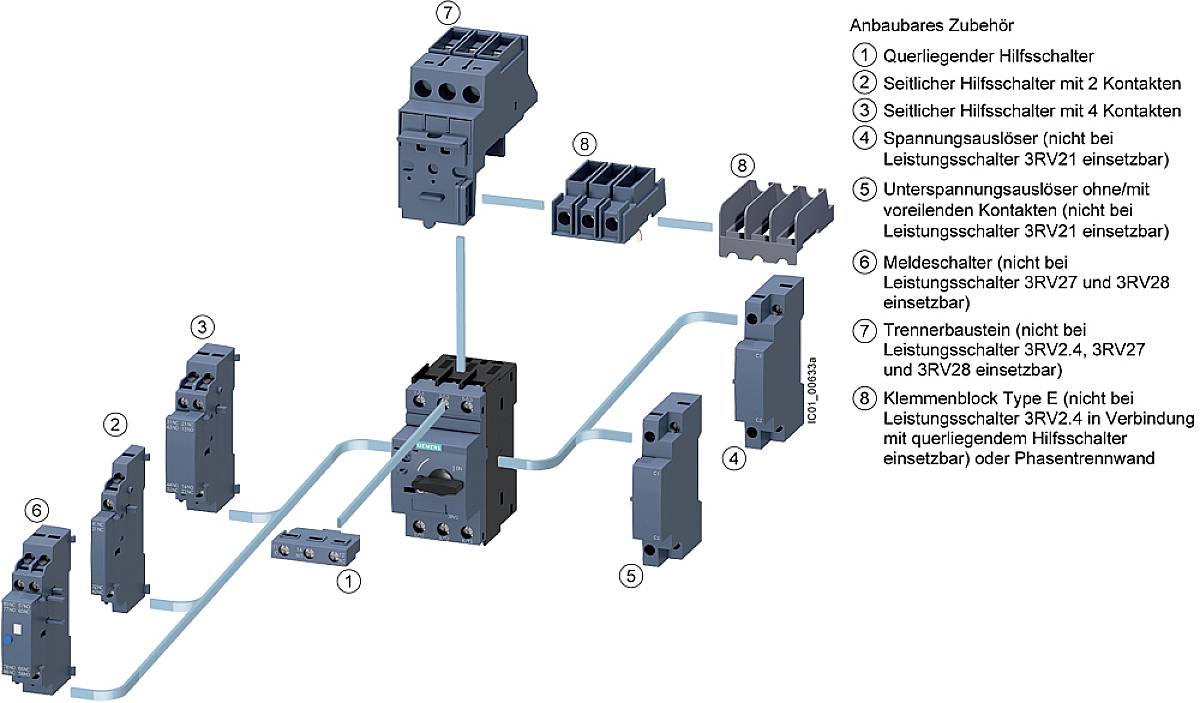

Diagrammet visar tillbehör för effektbrytare med numrering. Komponenter: hjälpbrytare (sidoplacerad, liggande), signalkontakter, skiljedon, kopplingsplintar.

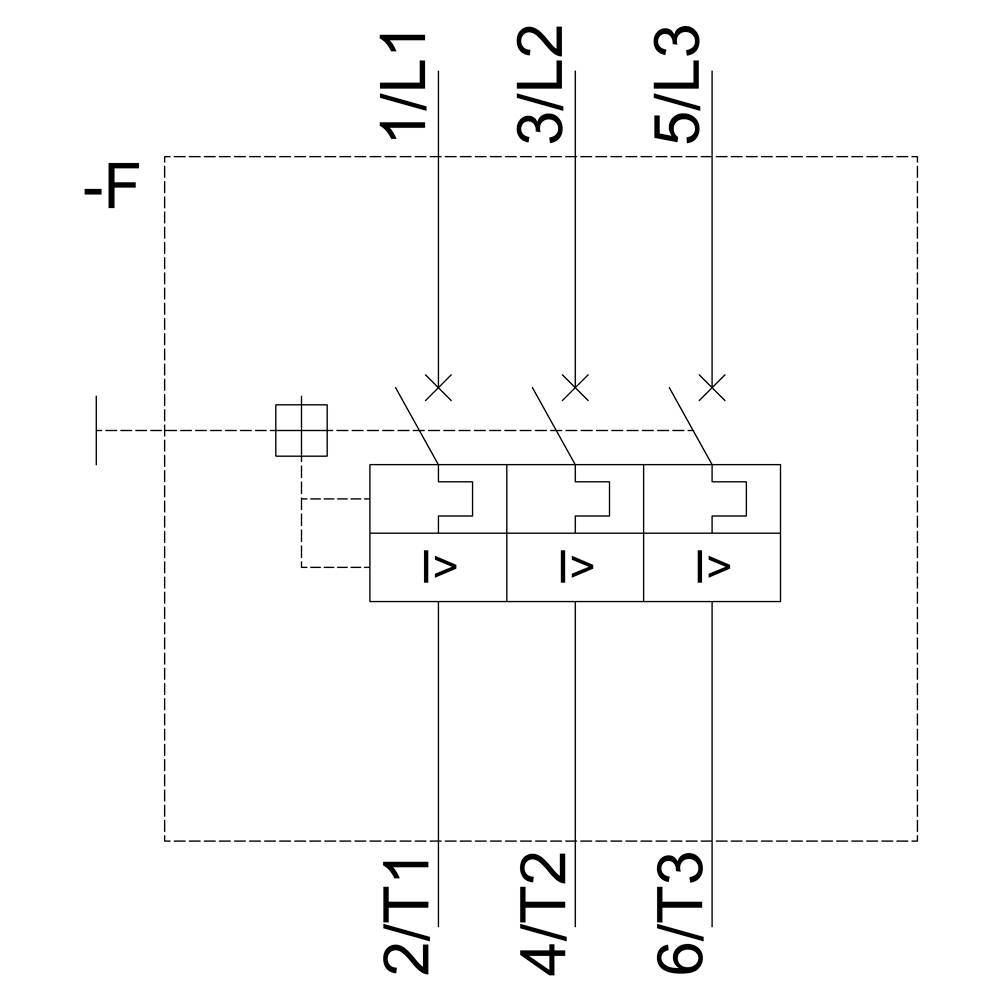

Principschema för en trefasig kontaktor med tre kretsar, märkt med 'L1', 'L2', 'L3' för ingångar och 'T1', 'T2', 'T3' för utgångar.

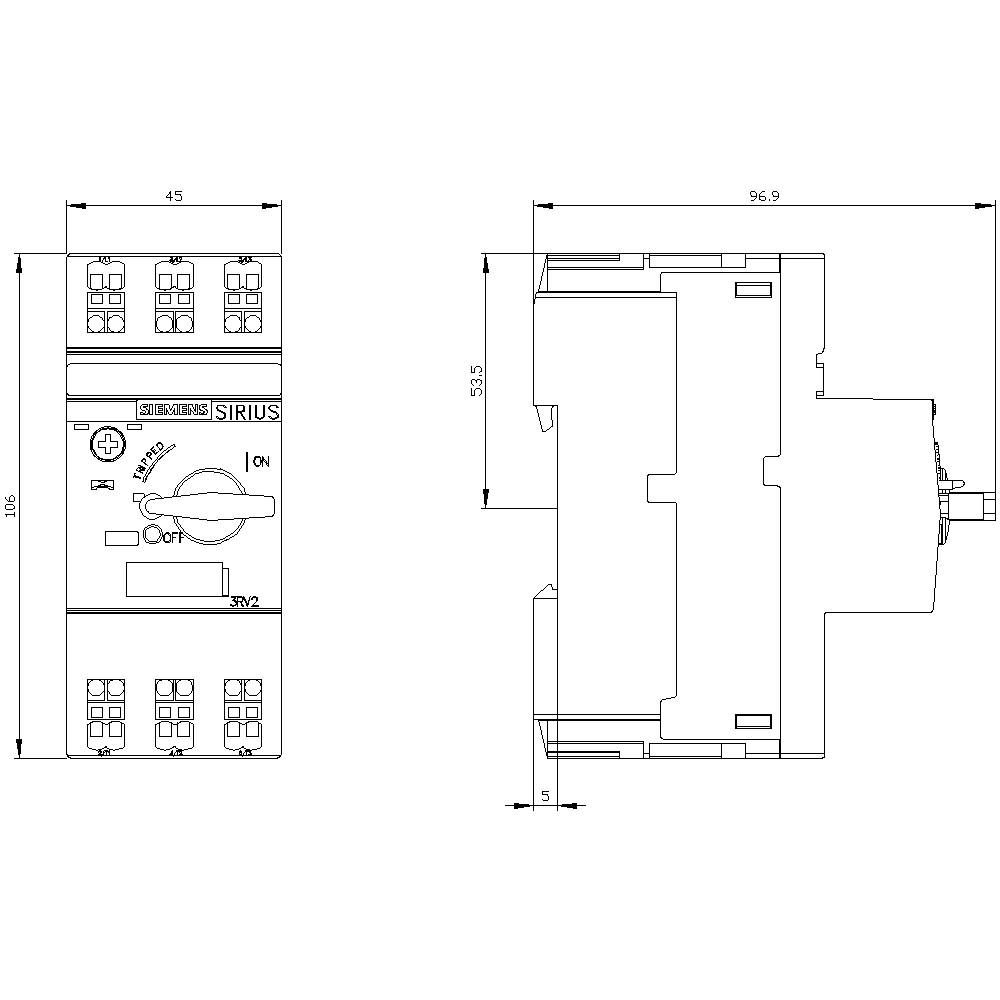

Teknisk ritning av en kopplingsapparat med fram- och sidovy, dimensioner i millimeter, märkt 'SIRIUS'.

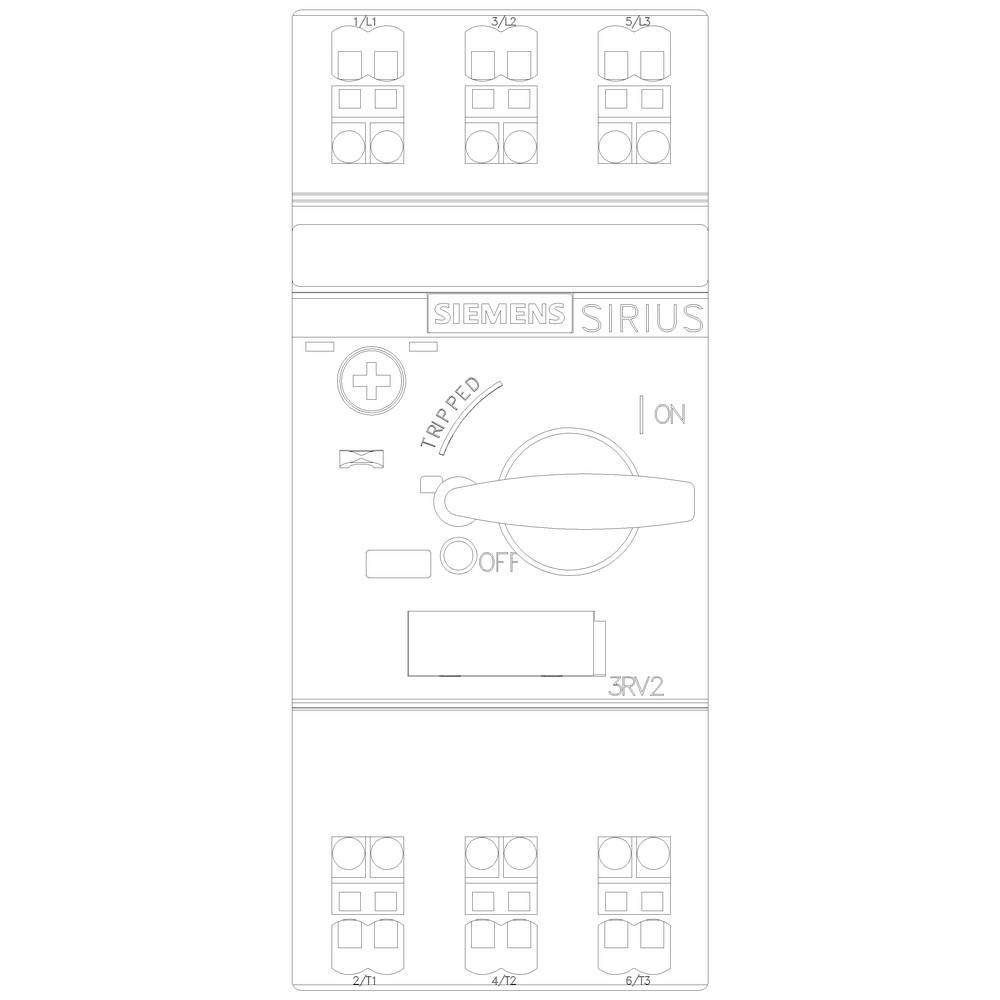

En kopplingsanordning med en vridomkopplare som visar lägena 'AV', 'PÅ' och 'UTLÖST'. Varumärkena 'SIEMENS' och 'SIRIUS' synliga.

1/6

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

10 A

Anslutning

Fjäderklämma

Typ

3RV2411-1JA20

Konstruktionsstorlek

S00

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 20 nov.

Antal

Styck

Toal (1 490,00 kr / stycken)

1 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: För transformatorskydd
Vikt: 0 378 kg
Mekanisk livslängd 100000
Elektrisk livslängd 100000
Effektförlust: 7 W
Frekvens: 50/60 Hz

Typ av produkt: Brytare

Typ: 3RV2411-1JA20

Konstruktionsstorlek: S00

Inställningsområde ström (min.): 7 A

Inställningsområde ström (max.): 10 A

Inställningsområde (ström): 7 - 10 A

Lastström: 10 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Montageart: DIN-skena

Min. temperatur: -20 °C

Max. temperatur: +60 °C

funktioner: med hjälpkontakt

Anslutning: Fjäderklämma

: IP20

Djup: 97 mm

Bredd: 45 mm

Höjd: 106 mm

Mått.: (B x H x D) 45 x 106 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 0

: 0

: 10 A

: 3

: 7-10 A

: 0

: 20-690 V

: IP20

: Other

: FALSE

: Spring clamp connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Förpackningstyp

Inställningsområde ström (max.)

Inställningsområde ström (min.)

Siemens 3RV1011-0AA10 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745448

Leverans fre 13 nov.

Conrad Electronic

Piece

0.16 A

0.11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Siemens 3RV1011-0AA15 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745449

Leverans fre 13 nov.

Conrad Electronic

0.16 A

0.11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0BA10 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745450

Leverans fre 13 nov.

Conrad Electronic

Piece

0.2 A

0.14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Siemens 3RV1011-0BA15 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745452

Leverans fre 13 nov.

Conrad Electronic

0.2 A

0.14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0CA15 Brytare 1 st Inställningsområde (ström): 0.18 - 0.25 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745453

Leverans fre 13 nov.

Conrad Electronic

Piece

0.25 A

0.18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0DA15 Brytare 1 st Inställningsområde (ström): 0.22 - 0.32 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745454

Leverans fre 13 nov.

Conrad Electronic

Piece

0.32 A

0.22 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0EA15 Brytare 1 st Inställningsområde (ström): 0.28 - 0.4 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745455

Leverans fre 13 nov.

Conrad Electronic

Piece

0.4 A

0.28 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0FA15 Brytare 1 st Inställningsområde (ström): 0.35 - 0.5 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Single

Artikelnr.:1745456

Leverans fre 13 nov.

Conrad Electronic

Single

0.5 A

0.35 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0GA15 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745457

Leverans fre 13 nov.

Conrad Electronic

Piece

0.63 A

0.45 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0HA15 Brytare 1 st Inställningsområde (ström): 0.55 - 0.8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745458

Leverans fre 13 nov.

Conrad Electronic

Piece

0.8 A

0.55 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1740459 Siemens 3RV2411-1JA20 Brytare 1 st Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1740459 Siemens 3RV2411-1JA20 Brytare 1 st Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Beskrivning

Effektbrytare storlek S00 för transformatorskydd A-utlösare 7...10 A N-utlösare 208 A fjäderanslutninganslutning Standardbrytförmåga Effektbrytare SIRIUS 3RV2 för transformatorskydd för säkert skydd av transformatorer mot kortslutning och överbelastning. De kompakta och klimataste effektbrytare är tack vare sin låga spillvärme optimerade för användning i förbrukarsektorer, naturligtvis även för IE3/IE4-motorer och lika väl för koppling av likström. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Apparatvarianter finns för motorskydd (även med överbelastningsrelä-funktion), anläggningsskydd, kortslutningsskydd av startkombinationer, transformatorskydd, som huvud- och nödströmbrytare och för användning i IT-nät. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, och finns valfritt med inbyggd hjälpbrytare. De omfattande tillbehören, som t.ex. hjälpbrytare, hjälputlösare, strömbrytare etc. är enhetliga för alla modellstorlekar. Användningen av olika möjligheter till energiinmatning, som det tillhörande matningssystemet SIRIUS 3RV29, minskar huvudströmkretsen avsevärt. Brytare 3RV2 löser upp den beprövade serien 3RV1. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
