Name: Siemens 3RV2311-1HC20 Brytare 1 st Växelspänning (max.): 690 V/AC (B x H x D) 45 x 106 x 97 mm Piece
Brand: Siemens
SKU: 1704312
Availability: BackOrder

En elektrisk switch från Siemens med en vridbar ratt i mitten. Påskrift: 'Siemens Sirius'.

Ett elskåp med öppet hölje visar elektroniska komponenter. I bakgrunden syns en maskin genom ett regnvått fönster.

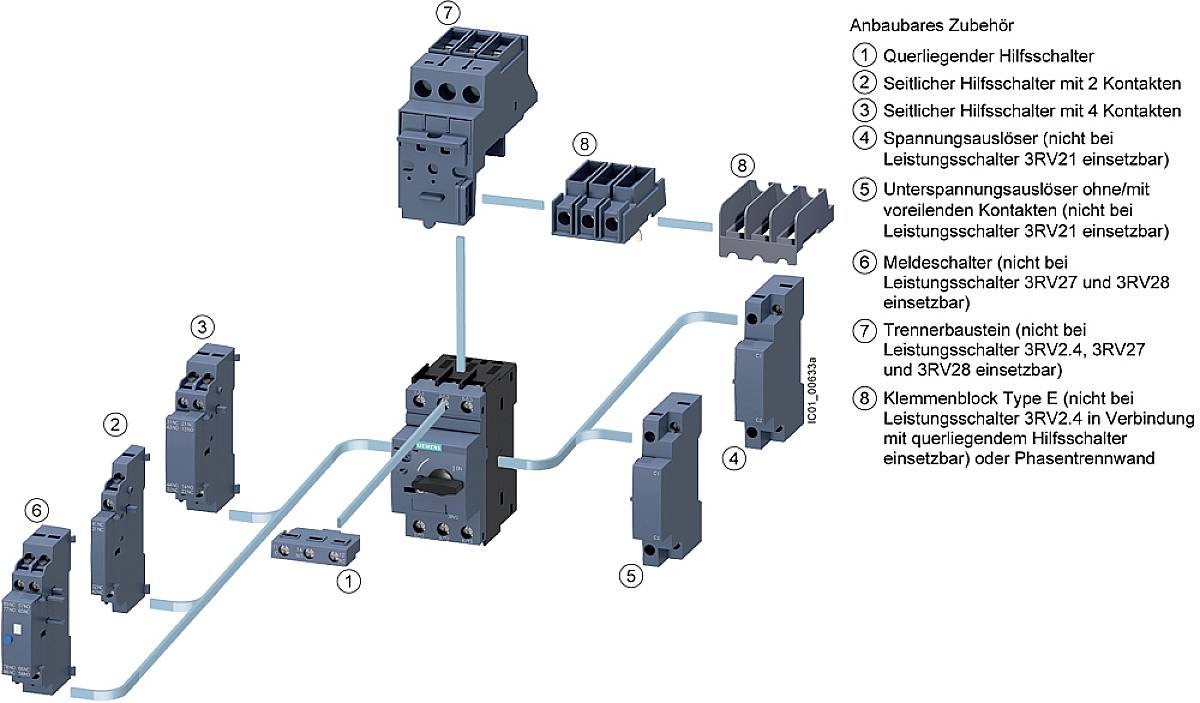

Tillbehör för montering av effektbrytare visar olika monteringsalternativ. Numrerade komponenter: Hjälpbrytare, skiljesektion, signal- och spänningsfallsrelä.

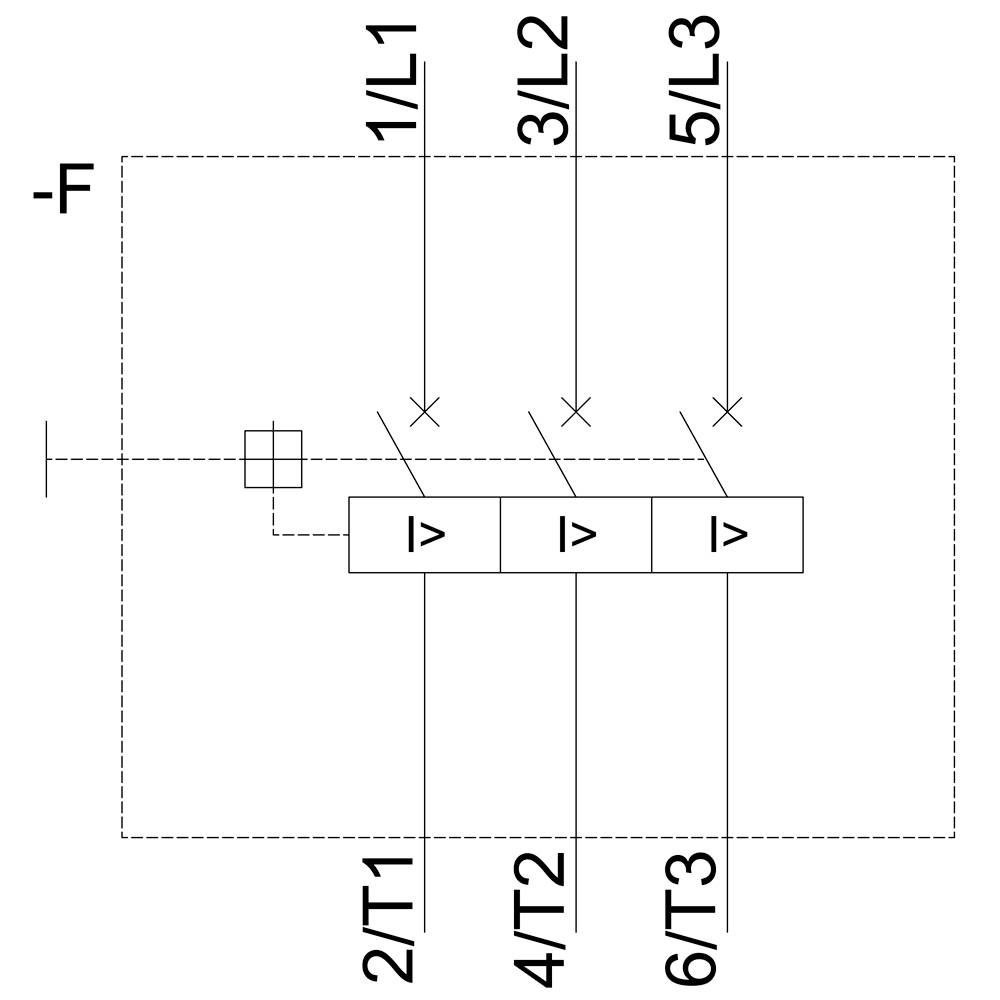

Kopplingsschema för ett elektriskt system med sex numrerade anslutningar: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Kopplingar mellan anslutningarna är visade.

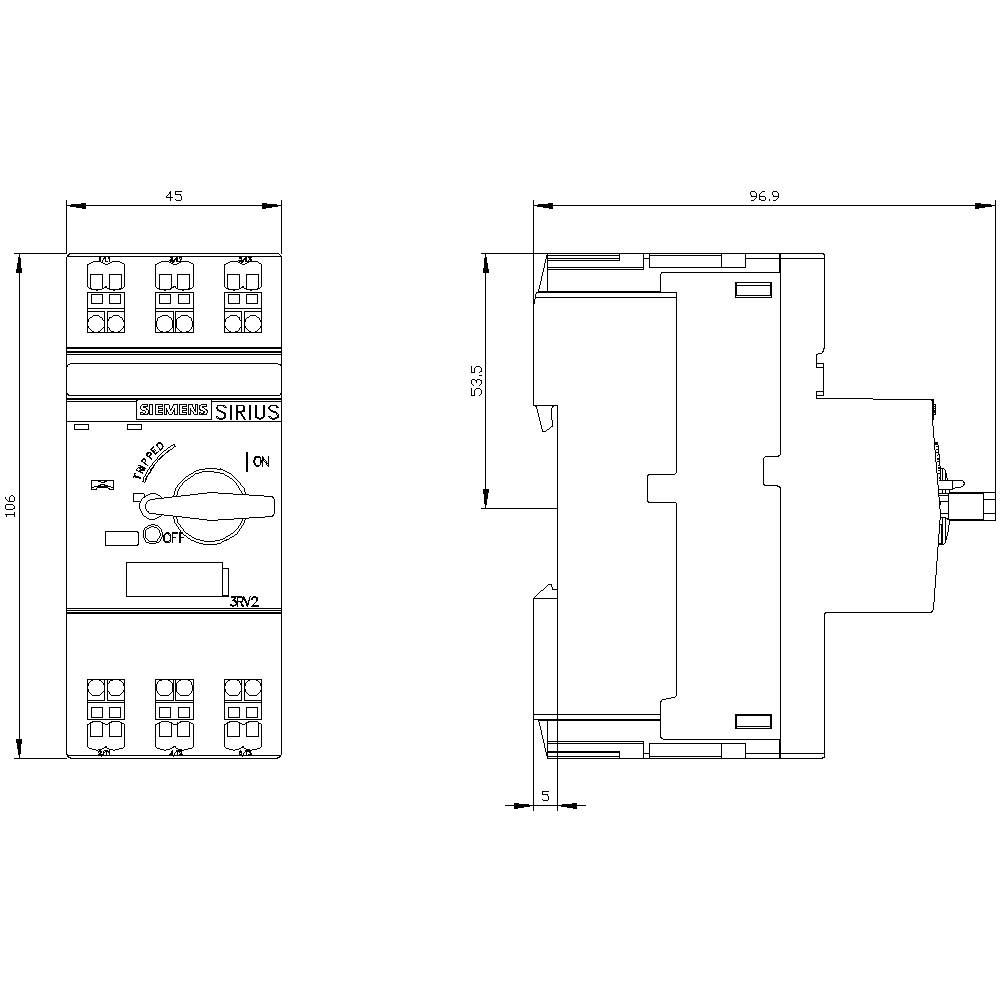

Kopplingsschema för en elektrisk switch med måttenheter i millimeter. Fram- och sidovy med detaljer om kabeldragning och switchens position.

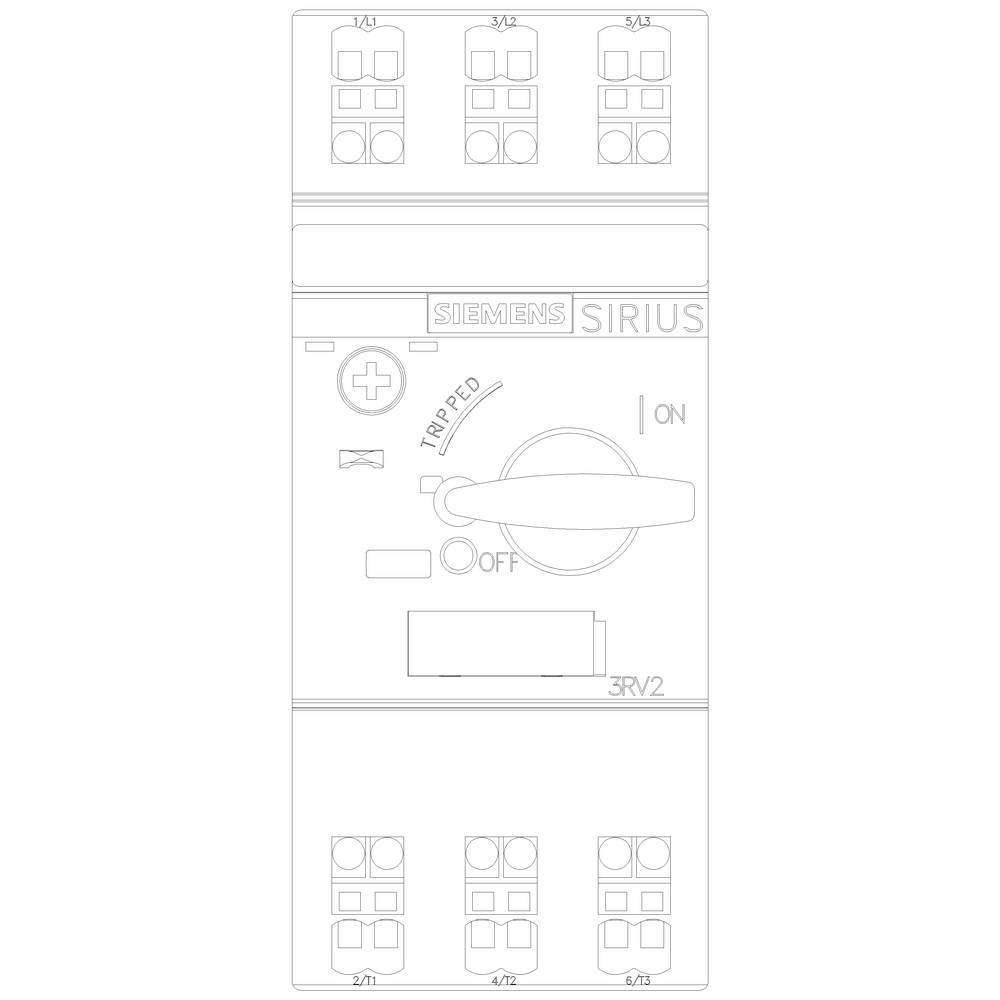

En kopplingsanordning från Siemens, typiskt för elektriskt motorskydd, visar drifttillstånden 'På', 'Av' och 'Utlöst'.

1/6

Liknande avbildning

Typ av produkt

Brytare

Anslutning

Fjäderdraganslutning

Förpackningstyp

Piece

Typ

3RV2311-1HC20

Konstruktionsstorlek

S00

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 17 nov.

Antal

Styck

Toal (1 290,00 kr / stycken)

1 290,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontinuerlig ström: 8 A
Mekanisk livslängd för huvudkontakterna: 100000 omslagscykler
Max. Ledararea (enkeltrådig eller flertrådig): 4 m²
Max. Ledararea (fintrådig) 2.5 mm²

Förpackningstyp: Piece

Typ av produkt: Brytare

Typ: 3RV2311-1HC20

Konstruktionsstorlek: S00

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Passar till följande serie: Siemens Serie Sirius

Passar till följande märken: Siemens

Montageart: Snäppfästning
Skruvfästning

Min. temperatur: -20 °C

Max. temperatur: +60 °C

Anslutning: Fjäderdraganslutning

: IP20

Djup: 97 mm

Bredd: 45 mm

Höjd: 106 mm

Mått.: (B x H x D) 45 x 106 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 45

: 106 mm

: 97 mm

: 3 kW

: FALSE

: 8 A

: FALSE

: 3

: 690-690 V

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Förpackningstyp

Inställningsområde ström (max.)

Inställningsområde ström (min.)

Siemens 3RV1011-0AA10 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745448

Leverans tis 17 nov.

Conrad Electronic

Piece

0.16 A

0.11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Siemens 3RV1011-0AA15 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745449

Leverans tis 17 nov.

Conrad Electronic

0.16 A

0.11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0BA10 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745450

Leverans tis 17 nov.

Conrad Electronic

Piece

0.2 A

0.14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Siemens 3RV1011-0BA15 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745452

Leverans tis 17 nov.

Conrad Electronic

0.2 A

0.14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0CA15 Brytare 1 st Inställningsområde (ström): 0.18 - 0.25 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745453

Leverans tis 17 nov.

Conrad Electronic

Piece

0.25 A

0.18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0DA15 Brytare 1 st Inställningsområde (ström): 0.22 - 0.32 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745454

Leverans tis 17 nov.

Conrad Electronic

Piece

0.32 A

0.22 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0EA15 Brytare 1 st Inställningsområde (ström): 0.28 - 0.4 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745455

Leverans tis 17 nov.

Conrad Electronic

Piece

0.4 A

0.28 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0FA15 Brytare 1 st Inställningsområde (ström): 0.35 - 0.5 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Single

Artikelnr.:1745456

Leverans tis 17 nov.

Conrad Electronic

Single

0.5 A

0.35 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0GA15 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745457

Leverans tis 17 nov.

Conrad Electronic

Piece

0.63 A

0.45 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0HA15 Brytare 1 st Inställningsområde (ström): 0.55 - 0.8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745458

Leverans tis 17 nov.

Conrad Electronic

Piece

0.8 A

0.55 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1704312 Siemens 3RV2311-1HC20 Brytare 1 st Växelspänning (max.): 690 V/AC (B x H x D) 45 x 106 x 97 mm Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1704312 Siemens 3RV2311-1HC20 Brytare 1 st Växelspänning (max.): 690 V/AC (B x H x D) 45 x 106 x 97 mm Piece

Beskrivning

Effektbrytare storlek S00 för starterkombination Märkström 8 A N-utlösare 104 A fjäderdraganslutning Standardbrytförmåga SIRIUS 3RV2 för starterkombinationer för säkert skydd av förbrukare vid kortslutning samt för säker separering från nätet. De kompakta och klimataste effektbrytare är tack vare sin låga spillvärme optimerade för användning i förbrukarsektorer, naturligtvis även för IE3/IE4-motorer och lika väl för koppling av likström. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Apparatvarianter finns för motorskydd (även med överbelastningsrelä-funktion), anläggningsskydd, kortslutningsskydd av startkombinationer, transformatorskydd, som huvud- och nödströmbrytare och för användning i IT-nät. De finns med skruv- eller fjädringsanslutning för en snabb, underhållsfri och vibrationssäker anslutning, och finns valfritt med inbyggd hjälpbrytare. De omfattande tillbehören, som t.ex. hjälpbrytare, hjälputlösare, strömbrytare etc. är enhetliga för alla modellstorlekar. Användningen av olika möjligheter till energiinmatning, som det tillhörande matningssystemet SIRIUS 3RV29, minskar huvudströmkretsen avsevärt. Brytare 3RV2 löser upp den beprövade serien 3RV1. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
