Siemens 3RV2021-1JA10 Brytare 1 st Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

En elektrisk strömbrytare från Siemens med vred, omgiven av anslutningspunkter och märkt 'ON'.

Liknande avbildning

Öppen elskåp med kablar och elektroniska komponenter. I bakgrunden en oskarp fabriksanläggning, synlig genom ett regnvått fönster.

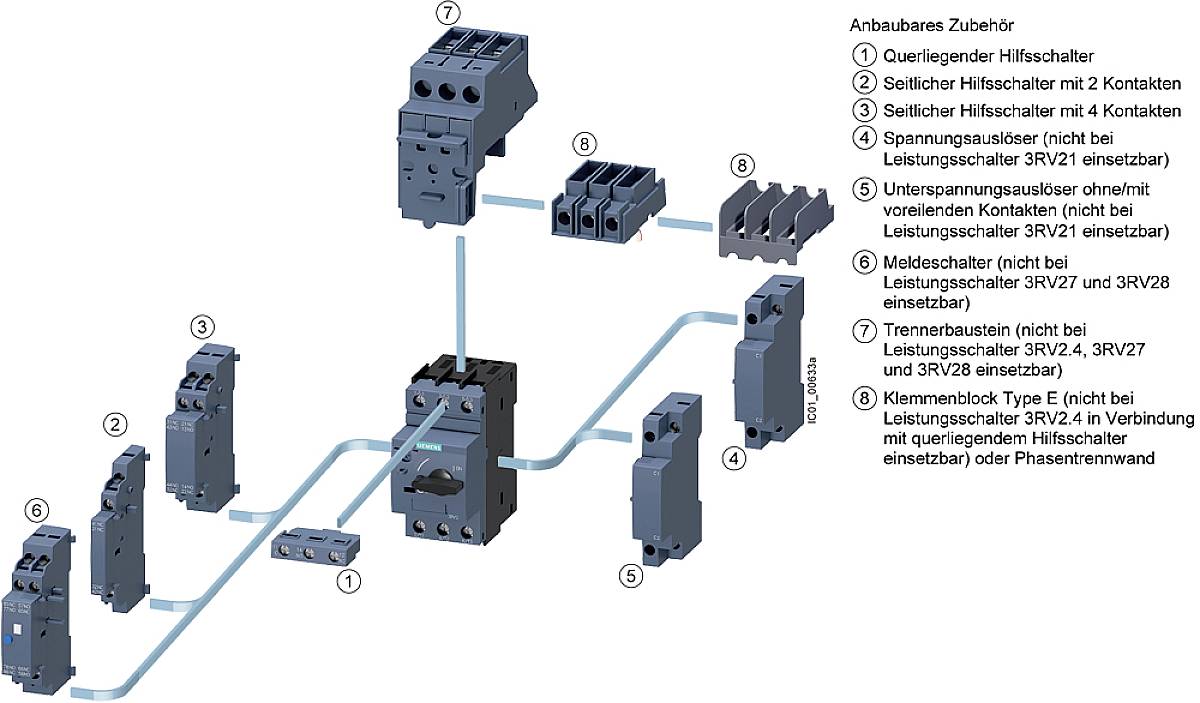

'Monterbart tillbehör': Diagram som visar elektriska kopplingsapparatkomponenter, t.ex. hjälpbrytare, signalkontakter, effektbrytare, med förbindelselinjer till installationsinstruktionen.

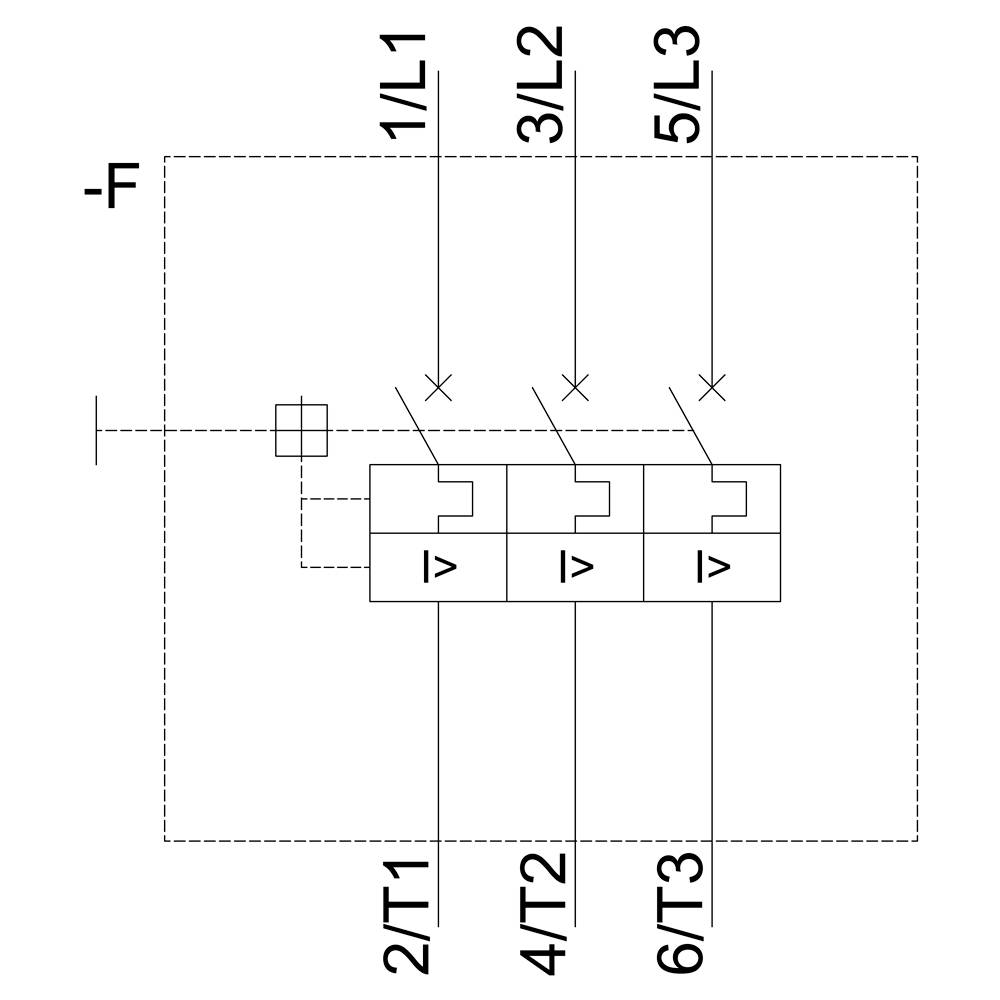

Kopplingsschema för en trepolig effektbrytare: Anslutningspunkter 1/L1, 3/L2, 5/L3 överst; 2/T1, 4/T2, 6/T3 nederst.

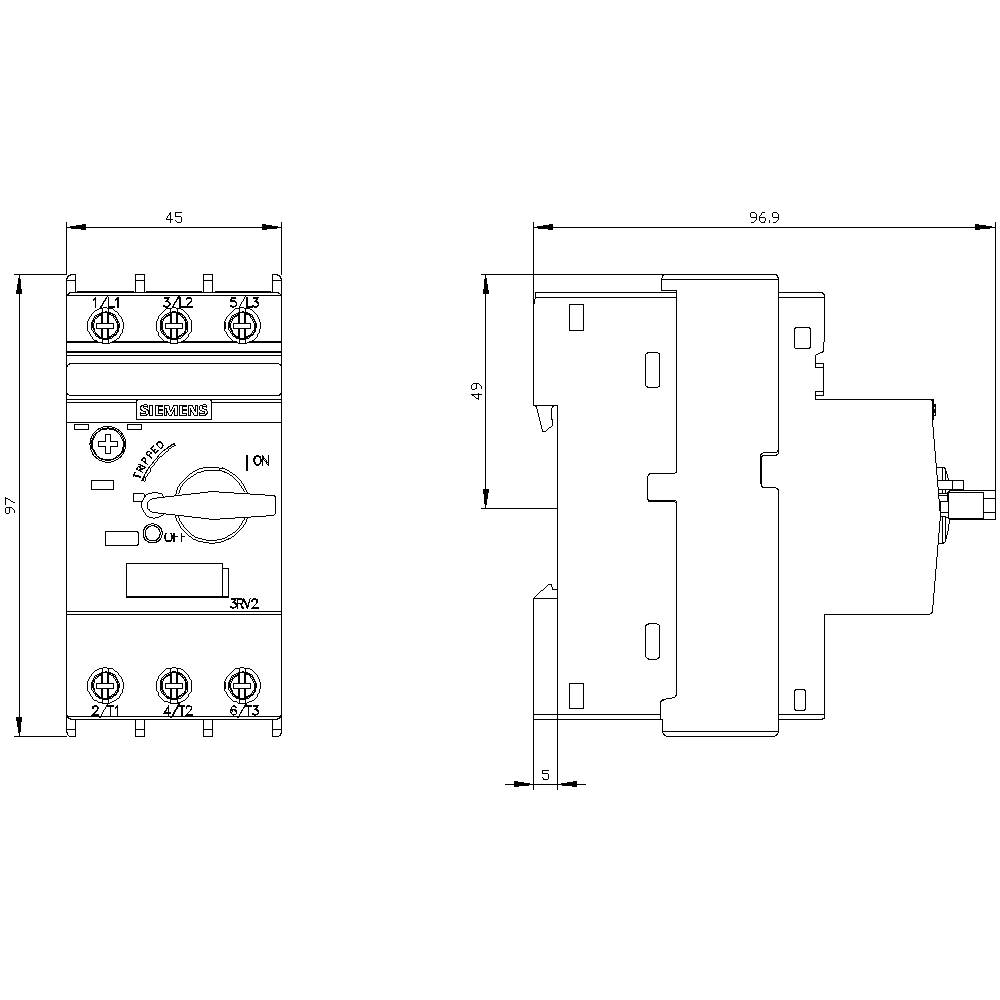

Teckning av en skyddskrets med dimensioner: Bredd 45 mm, höjd 97 mm, djup 96,9 mm. Frontvy visar anslutningar och switch.

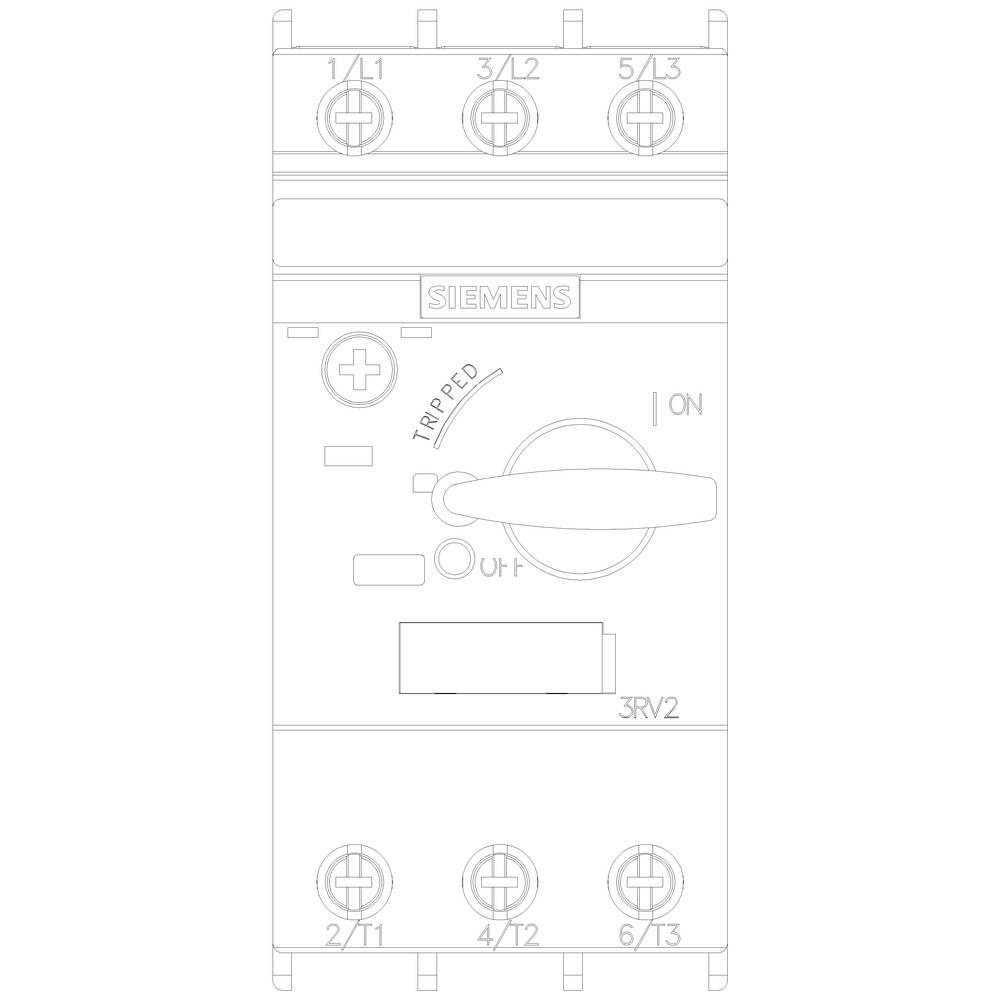

En kopplingsapparat från Siemens med vred och omkopplingsindikationer för 'PÅ', 'AV' och 'UTLÖST', anslutningar överst och nederst.

1/6

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

10 A

Anslutning

Skruv

Typ

3RV2021-1JA10

Konstruktionsstorlek

Datablad (PDF)

Leverans tor. 24 sep.

2 Styck

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

Endast 2 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontinuerlig ström: 10 A
Mekanisk livslängd för huvudkontakterna: 100000 omslagscykler
Max. Ledararea (enkeltrådig eller flertrådig): 10 m²
Max. Ledararea (fintrådig) 10 mm²

Typ av produkt: Brytare

Typ: 3RV2021-1JA10

Konstruktionsstorlek: S0

Inställningsområde ström (min.): 7 A

Inställningsområde ström (max.): 10 A

Inställningsområde (ström): 7 - 10 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Montageart: Snäppfästning
Skruvfästning

Min. temperatur: -20 °C

Max. temperatur: +60 °C

Anslutning: Skruv

: IP20

Djup: 97 mm

Bredd: 45 mm

Höjd: 97 mm

Mått.: (B x H x D) 45 x 97 x 97 mm

Innehåll: 1 st

RoHS-godkänd: Ja

Tillverkarfärg: Flerfärgad

: 45

: 97 mm

: 97 mm

: 4 kW

: FALSE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 1745979 Siemens 3RV2021-1JA10 Brytare 1 st Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1745979 Siemens 3RV2021-1JA10 Brytare 1 st Inställningsområde (ström): 7 - 10 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x

Beskrivning

Effektbrytare 3RV2021-1JA10 S0 motorskydd

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
