Name: Siemens 3RV1011-0CA10 Brytare 1 st Inställningsområde (ström): 0.18 - 0.25 A Växelspänning (max.): 690 V DC/AC (B x H x
Brand: Siemens
SKU: 2862414
Availability: BackOrder

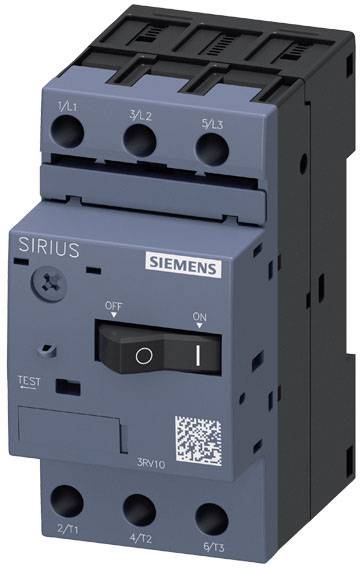

Siemens SIRIUS-omkopplare med På/Av-switch och QR-kod på framsidan, modell 3RV10, elektrisk säkring för effektstyrning.

Ett öppnat elskåp visar en komplex anordning av ledningar och komponenter, medan industriella maskiner syns i bakgrunden genom ett regnvått fönster.

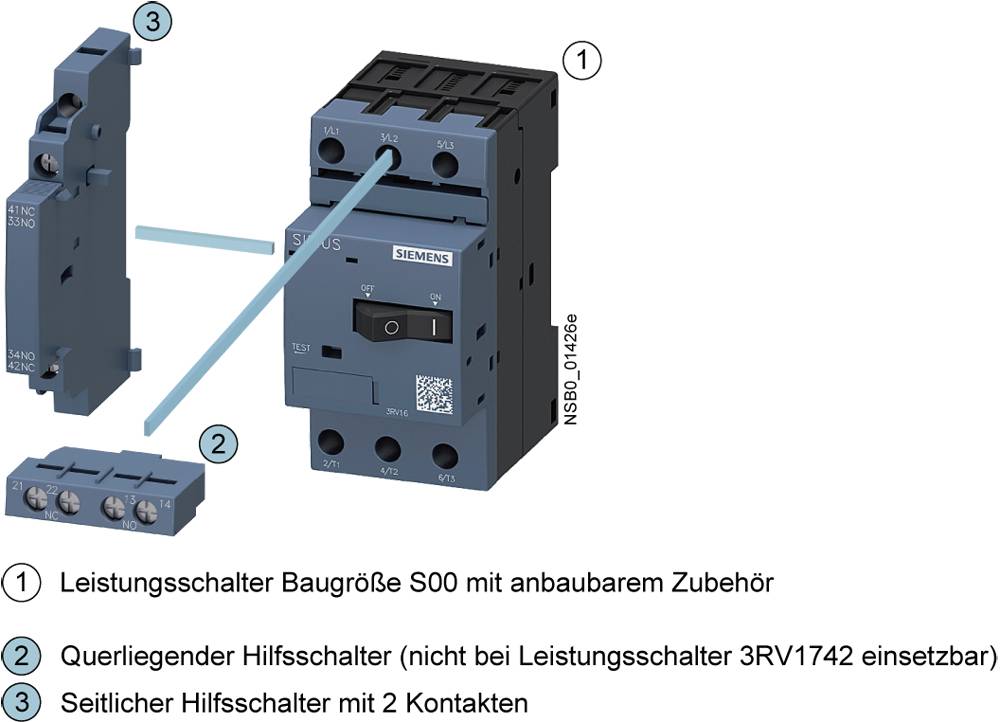

'Effektbrytare storlek S00 med påbyggnadstillbehör', 'Tvärgående hjälpbrytare', 'Sidställd hjälpbrytare med 2 kontakter'.

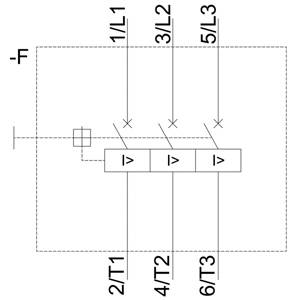

Kopplingsschema för ett elektriskt system med säkringar och ledare, med sex märkta ledningar: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

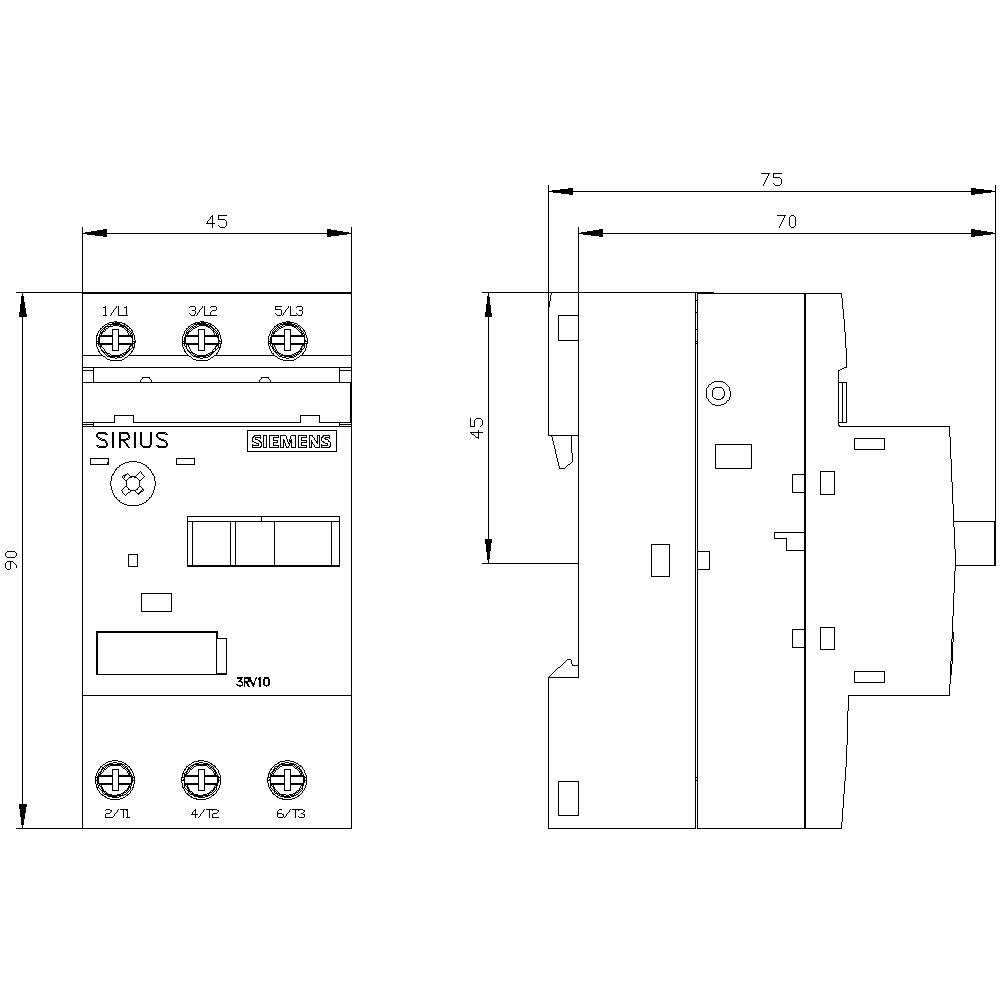

Teknisk ritning av en elektrisk switch med mått: Bredd 45 mm, höjd 90 mm, djup 75/70/45 mm. Markeringar för anslutningar och komponenter synliga.

1/5

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

0.25 A

Anslutning

Skruv

Typ

3RV1011-0CA10

Konstruktionsstorlek

S00

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Set

Toal (1 090,00 kr / stycken)

1 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande av produkten: För motorskyddBeröringsskydd / framifrån: Fingersäker med vertikal beröring framifrånPlacering av elektriska anslutningar / för huvudströmkretsen: Uppåt och nedåtAndel farliga fel / vid hög hastighet: 50Andel farliga fel / vid låg hastighet: 50Uppställningshöjd / vid höjd över NN / max. 2000 m.Utförande av manöverpanel: VippkontaktDriftseffekt / vid AC-3 / vid 230 V: 0,037 kWDriftseffekt / vid AC-3 / vid 690 V: 0,12 kWMekanisk livslängd (omslagscykler) / huvudkontakter / standard: 100000Elektrisk livslängd (omslagscykler) / standard: 100000Produktutökning / extra brytare: JaFasbortfallsidentifiering: JaÖverbelastningsskydd: JaAnläggningsskydd: JaKortslutningsskydd: JaMotorskydd: JaSkiljefunktion: JaKopplingsfrekvens/vid AC-3 / max. (1/h): 15Stötspänningsmotståndskraft: 6 kVÅtdragningsmoment / för huvudkontakter / vid skruvanslutning / maximalt 1,2 NmUtförande av visning / för brytartillstånd: VippbrytareTyp av gänga/anslutningsskruv/för huvudkontakter: M3Utförande av kortslutningsutlösare: MagnetiskUtförande av överlastutlösare: TermisktStorlek på stödet / kan kombineras / namnspecifik: S00Driftfrekvens / minimum: 50 HzDriftsfrekvens / maximalt 60 HzStorlek på skruvmejselspetsen: Pozidriv stl. 2Kapslingsklass IP/terminalen: IP00Typ av anslutningsbara ledarareor / för huvudkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²), 2 x (1 4 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)Typ av anslutningsbara ledarareor / för huvudkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)

Typ av produkt: Brytare

Typ: 3RV1011-0CA10

Konstruktionsstorlek: S00

Inställningsområde ström (min.): 0.18 A

Inställningsområde ström (max.): 0.25 A

Inställningsområde (ström): 0.18 - 0.25 A

Lastström: 0.25 A

Antal poler: 3-polig

Växelspänning (max.): 690 V DC/AC

Passar till följande serie: Siemens Serie Sirius

Passar till följande märken: Siemens

Montageart: Skruvfästning
Snäppfästning

Min. temperatur: -20 °C

Max. temperatur: +60 °C

funktioner: med hjälpkontakt

Anslutning: Skruv

: IP20

Djup: 75 mm

Bredd: 45 mm

Höjd: 90 mm

Mått.: (B x H x D) 45 x 90 x 75 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 45

: 90 mm

: 75 mm

: 0.06 kW

: 0.25 A

: 3

: 690-690 V

: 0.18-0.25 A

: IP20

: Screw connection

: Built-in device fixed built-in technique

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2862414 Siemens 3RV1011-0CA10 Brytare 1 st Inställningsområde (ström): 0.18 - 0.25 A Växelspänning (max.): 690 V DC/AC (B x H x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862414 Siemens 3RV1011-0CA10 Brytare 1 st Inställningsområde (ström): 0.18 - 0.25 A Växelspänning (max.): 690 V DC/AC (B x H x

Beskrivning

Effektbrytare storlek S00 för motorskyddet, KLASS 10 A-utlösare 0,18...0,25 A N-utlösare 3,3 A skruvanslutning standardbrytförmåga Effektbrytare SIRIUS 3RV1 för motorskydd för säker avstängning vid kortslutning och skydd av förbrukare och system mot överbelastning, samt för säker separering av systemet från nätet.De kompakta och klimatsäkra effektbrytare är tack vare sin låga spillvärme optimerade för användning i förbrukarsektorer, naturligtvis även för IE3/IE4-motorer och även för koppling av likström. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara.Tillgängliga enhetsvarianter för motorskydd, huvud- och nödströmbrytare och för användning i IT-nät. De finns antingen med skruvanslutning och även med inbyggd hjälpbrytare.De omfattande tillbehören, som t.ex. Hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar. Användningen av olika möjligheter till energiinmatning, som det tillhörande matningssystemet SIRIUS 3RV29, minskar huvudströmkretsen avsevärt.Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
