Name: Siemens 3RV1011-0AA15 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D)
Brand: Siemens
SKU: 1745449
Availability: BackOrder

En grå elektronisk switch från Siemens med flera anslutningar och en svart-vit vippströmbrytare, rektangulärt formad.

Ett automatiserat industri-elskåpssystem är i drift, medan regnvåta fönster och maskiner syns i bakgrunden.

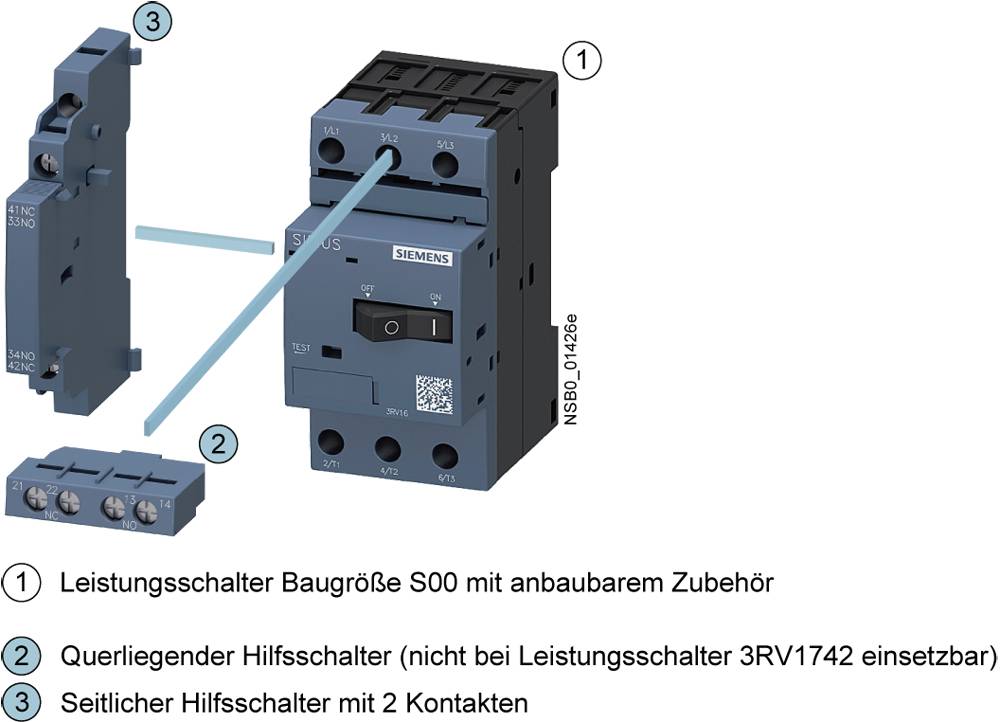

Effektbrytare med tillbehör: 1. Huvudenhet, 2. Tvärgående hjälpbrytare (3RV1742 undantagen), 3. Sidohjälpbrytare, vardera 2 kontakter.

Diagram visar elektrisk kopplingsenhet med numrerade anslutningar. Vänster: faser 1/L1, 3/L2, 5/L3. Höger: anslutningar 13, 14, 21, 22.

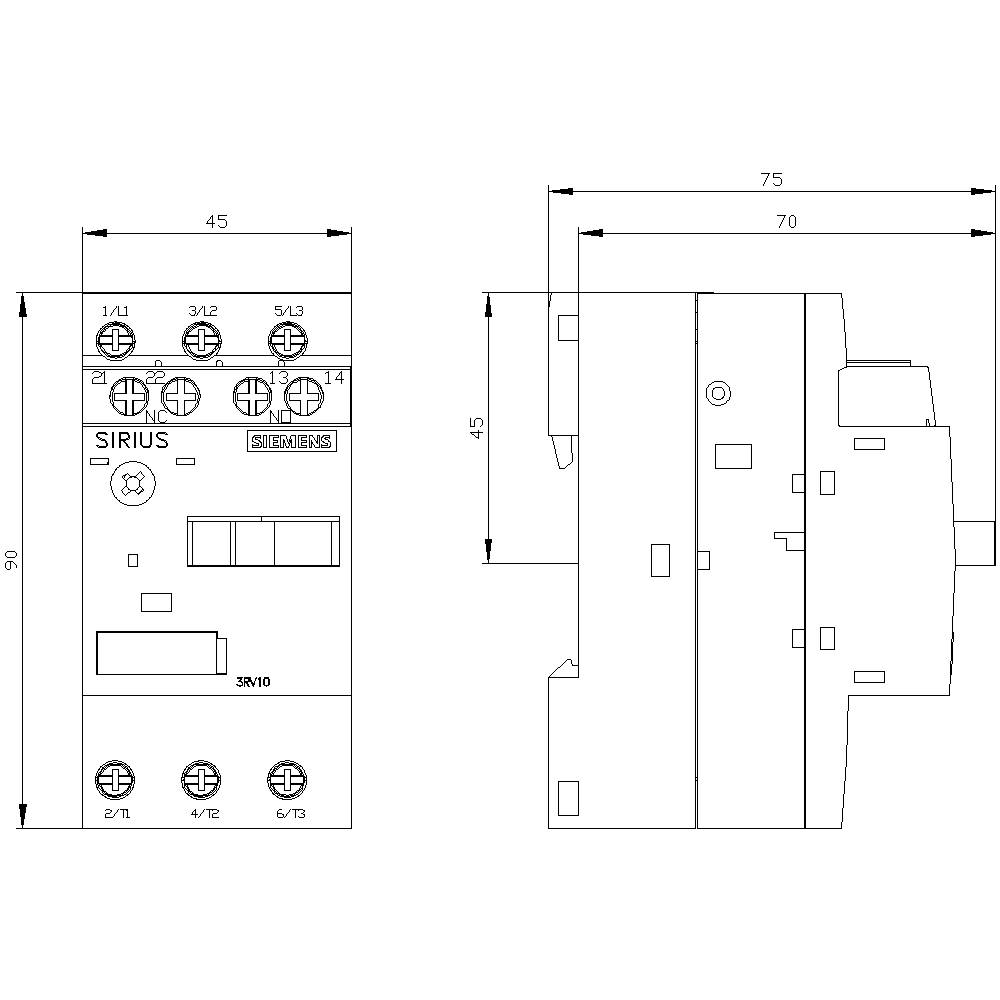

Teknisk ritning av en elektrisk kontaktormodul. Visar front- och sidovy med specifika mått i millimeter.

1/5

Liknande avbildning

Typ av produkt

Brytare

Inställningsområde ström (max.)

0.16 A

Anslutning

Skruv

Typ

3RV1011-0AA15

Konstruktionsstorlek

S00

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (1 390,00 kr / stycken)

1 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kontinuerlig ström: 0.16 A
Mekanisk livslängd för huvudkontakterna: 100000 omslagscykler
Max. Ledararea (enkeltrådig eller flertrådig): 4 m²
Max. Ledararea (fintrådig) 2.5 mm²

Typ av produkt: Brytare

Typ: 3RV1011-0AA15

Konstruktionsstorlek: S00

Inställningsområde ström (min.): 0.11 A

Inställningsområde ström (max.): 0.16 A

Inställningsområde (ström): 0.11 - 0.16 A

Antal poler: 3-polig

Växelspänning (max.): 690 V/AC

Passar till följande serie: Siemens Serie Sirius

Passar till följande märken: Siemens

Montageart: Snäppfästning
Skruvfästning

Min. temperatur: -20 °C

Max. temperatur: +60 °C

funktioner: med hjälpkontakt

Anslutning: Skruv

: IP20

Djup: 75 mm

Bredd: 45 mm

Höjd: 90 mm

Mått.: (B x H x D) 45 x 90 x 75 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: 45

: 90 mm

: 75 mm

: 0.04 kW

: TRUE

: 0.16 A

: FALSE

: 3

: 690-690 V

: 0.11-0.16 A

: IP20

: TRUE

: Screw connection

: Rocker lever

: Magnetic

: 0 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Inställningsområde ström (max.)

Inställningsområde ström (min.)

Siemens 3RV1011-0AA15 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745449

Leverans fre 13 nov.

Conrad Electronic

Denna artikel

0.16 A

0.11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0AA10 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745448

Leverans fre 13 nov.

Conrad Electronic

0.16 A

0.11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Siemens 3RV1011-0BA10 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745450

Leverans fre 13 nov.

Conrad Electronic

0.2 A

0.14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Siemens 3RV1011-0BA15 Brytare 1 st Inställningsområde (ström): 0.14 - 0.2 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm

Artikelnr.:1745452

Leverans fre 13 nov.

Conrad Electronic

0.2 A

0.14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0CA15 Brytare 1 st Inställningsområde (ström): 0.18 - 0.25 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745453

Leverans fre 13 nov.

Conrad Electronic

0.25 A

0.18 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0DA15 Brytare 1 st Inställningsområde (ström): 0.22 - 0.32 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745454

Leverans fre 13 nov.

Conrad Electronic

0.32 A

0.22 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0EA15 Brytare 1 st Inställningsområde (ström): 0.28 - 0.4 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745455

Leverans fre 13 nov.

Conrad Electronic

0.4 A

0.28 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0FA15 Brytare 1 st Inställningsområde (ström): 0.35 - 0.5 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Single

Artikelnr.:1745456

Leverans fre 13 nov.

Conrad Electronic

0.5 A

0.35 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0GA15 Brytare 1 st Inställningsområde (ström): 0.45 - 0.63 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745457

Leverans fre 13 nov.

Conrad Electronic

0.63 A

0.45 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 390,00 kr^*

Siemens 3RV1011-0HA15 Brytare 1 st Inställningsområde (ström): 0.55 - 0.8 A Växelspänning (max.): 690 V/AC (B x H x D) 45 x 90 x 75 mm Piece

Artikelnr.:1745458

Leverans fre 13 nov.

Conrad Electronic

0.8 A

0.55 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1745449 Siemens 3RV1011-0AA15 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1745449 Siemens 3RV1011-0AA15 Brytare 1 st Inställningsområde (ström): 0.11 - 0.16 A Växelspänning (max.): 690 V/AC (B x H x D)

Beskrivning

Effektbrytare storlek S00 för motorskyddet, KLASS 10 A-utlösare 0,11...0,16 A N-utlösare 2,1 A skruvanslutning standardbrytförmåga med liggande hjälpbrytare 1S+1Ö Effektkopplare SIRIUS 3RV1 för motorskydd för säker avstängning vid kortslutning och skydd av förbrukare och anläggning mot överbelastning, samt för säker separering av systemet från nätet. De kompakta och klimataste effektbrytare är tack vare sin låga spillvärme optimerade för användning i förbrukarsektorer, naturligtvis även för IE3/IE4-motorer och lika väl för koppling av likström. Godkännanden världen över (t.ex. IEC och UL/CSA) och användning i potentiellt explosiva applikationer (ATEX eller IEC ex) är självklara. Tillgängliga enhetsvarianter för motorskydd, huvud- och nödströmbrytare och för användning i IT-nät. De finns antingen med skruvanslutning och även med inbyggd hjälpbrytare. Det omfattande tillbehöret som t.ex. hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar. Användningen av olika möjligheter till energiinmatning, som det tillhörande matningssystemet SIRIUS 3RV29, minskar huvudströmkretsen avsevärt. Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
