Name: Siemens 3RT2645-1AP05 Kondensatorskydd 3 NO 296 VA med hjälpkontakt Passar till följande märken: Siemens Piece 1 st
Brand: Siemens
SKU: 2862401
Availability: BackOrder

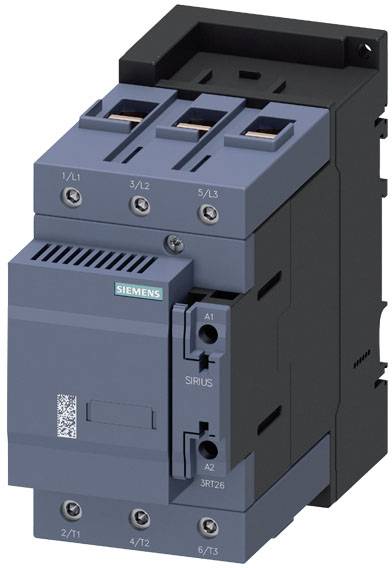

En elektrisk kontaktor från Siemens, modell 'Sirius', som typiskt används i industriella tillämpningar för motorkontroll.

Ett öppet elskåp med kablar och styrsystem bredvid ett regnvått fönster, genom vilket en industriell maskin syns.

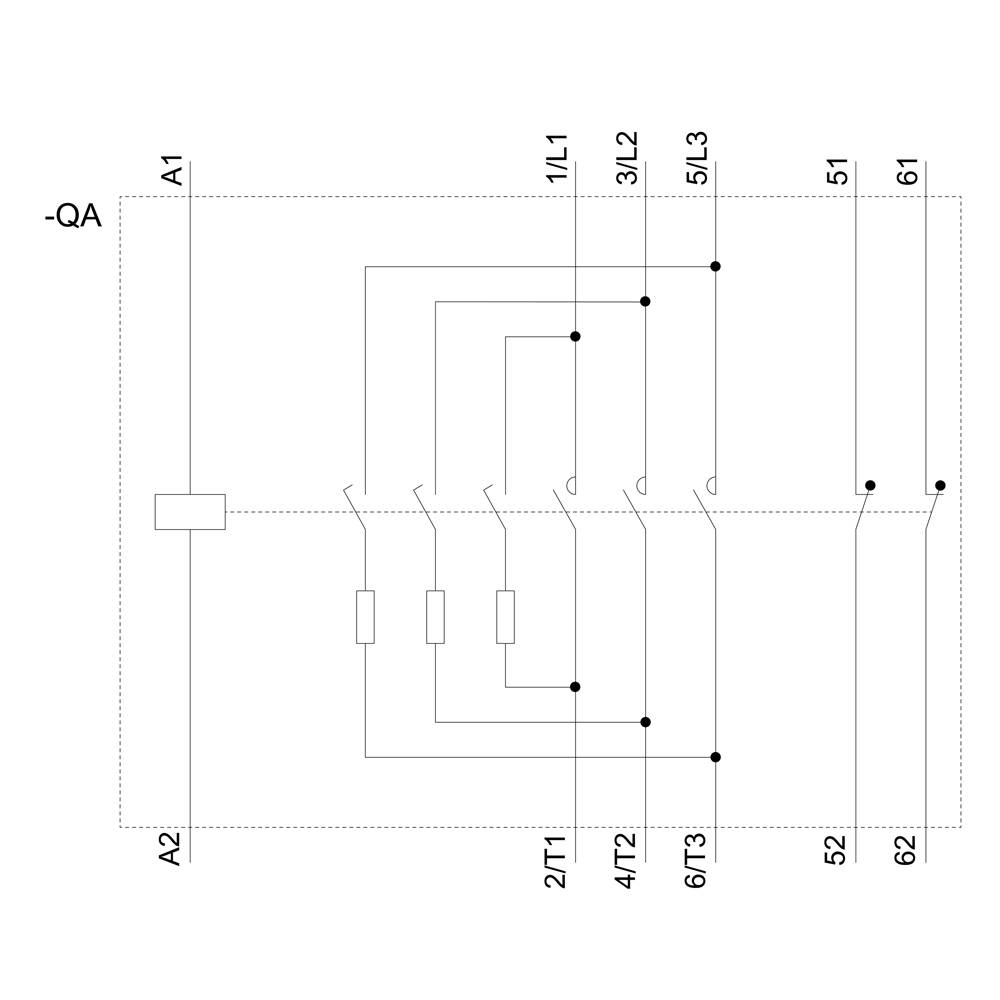

Teknisk ritning av en elektrisk kopplingsschema med identifierade anslutningar A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 51, 52, 61 och 62.

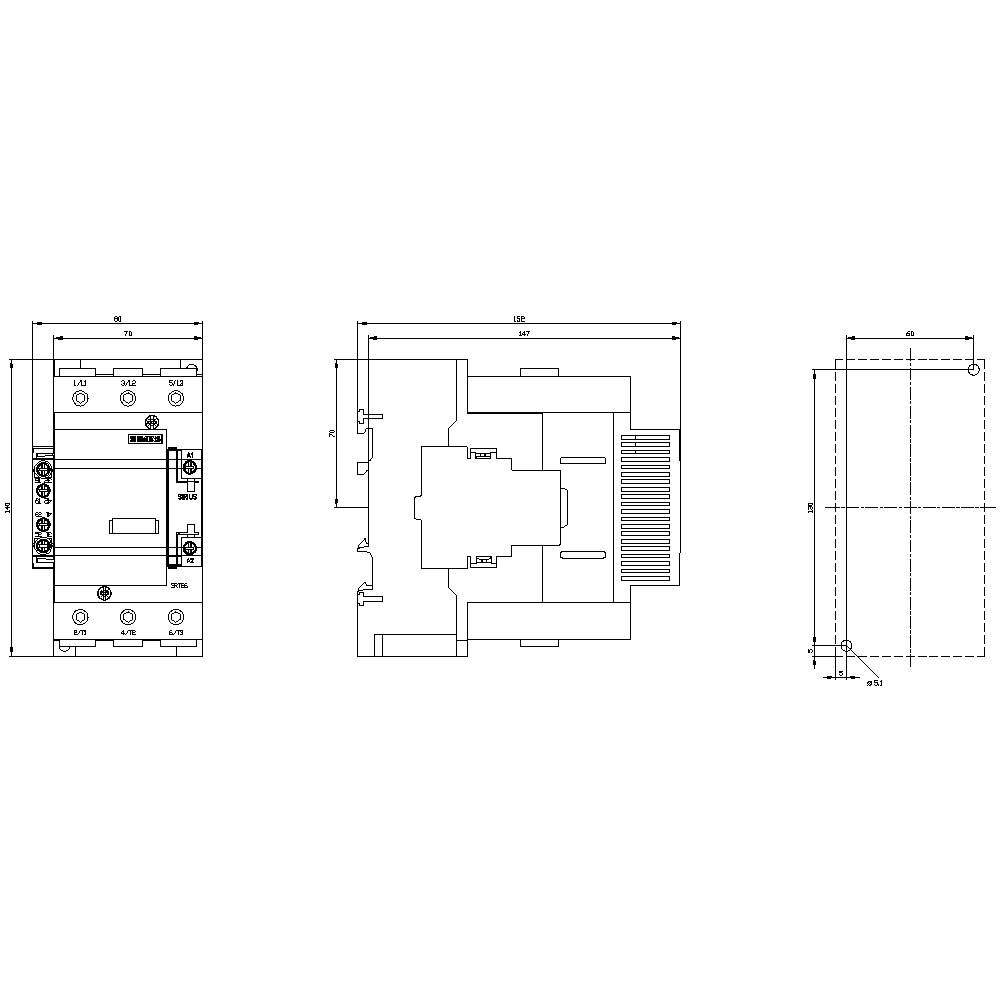

Teknisk ritning med fram-, sido- och ovanifrånvy av en elektrisk omkopplare. Mått och layoutdetaljer visas.

1/4

Liknande avbildning

Typ av produkt

Kondensatorskydd

Antal poler

3-polig

Max. effekt

296 VA

Anslutning

Skruv

Förpackningstyp

Piece

Datablad (PDF)

Leverans ons 11 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (5 592,00 kr / stycken)

5 992,00 kr

-7 %

5 592,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal brytkontakter/för hjälpkontakter/påbyggbar: 1Uppställningshöjd / vid höjd över NN / max. 2000 m.Utförande av säkringsinsatsen / för kortslutningsskydd av huvudströmkretsen / vid tillordning 1 / krävs: GG: 250 A (690 V, 50 kA)Utförande av säkringsinsats / för kortslutningsskydd för hjälpbrytaren / krävs: GG: 10 A (500 V, 1 kA)Beröringsskydd / framifrån: Fingersäker med vertikal beröring framifrånMonteringsläge: Med vertikalt monteringsplan +/-180° vridbar, med vertikalt monteringsplan +/- 22,5° framåt och bakåt lutningsbaraKopplingsfrekvens/vid AC-6b / vid 230 V / max [1/h]: 200Kopplingsfrekvens/vid AC-6b / vid 240 V / max [1/h]: 200Kopplingsfrekvens/vid AC-6b / vid 400 V / max [1/h]: 100Kopplingsfrekvens/vid AC-6b / vid 480 V / max [1/h]: 60Kopplingsfrekvens/vid AC-6b / vid 500 V / max [1/h]: 60Kopplingsfrekvens/vid AC-6b / vid 600 V / max [1/h]: 40Kopplingsfrekvens/vid AC-6b / vid 690 V / max [1/h]: 40Kopplingsfrekvens/vid AC-6b / vid 1000 V / max [1/h]: 40Produktutökning / extra brytare: JaAnvändningsområde: För koppling av kapacitiva laster, t.ex. Kondensatorbatterier eller -omvandlareIndragnignseffekt/magnetspole/vid AC: 296 VAHållarskeneffekt / magnetspole / vid AC: 19 VAMaximalt tillåten spänning för säker separering/mellan spole och huvudkontakter: 400 V.Kapslingsklass IP/terminalen: IP00Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (8... 3/0), 1 x (6... 3/0Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 16), 2x (18... 14), 2 x 12Typ av anslutningsbara ledarareor / för huvudkontakter / enkeltråd: 2x (10... 16 m²)Anslutningsbar ledararea / för huvudkontakter / enkeltrådig / minimala: 10 mm²Anslutningsbar ledararea / för huvudkontakter / enkeltrådig / maximalt 16 mm ²Typ av anslutningsbara ledarareor / för huvudkontakter / enkeltrådig eller flertrådiga: 2x (10... 70 m²), 1 x (10... 70 m²)Anslutningsbar ledararea / för huvudkontakter / flertrådig / minimala: 10 mm ²Anslutningsbar ledararea / för huvudkontakter / flertrådig / maximalt 70 mm ²Typ av anslutningsbara ledarareor / för huvudkontakter / fintrådig / med ändbearbetning: 2x (10... 50 m²)Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²), 2 x 4 m²Typ av anslutningsbara ledarareor / för hjälpkontakter / enkeltrådig eller flertrådiga: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²), 2 x 4 m²Typ av anslutningsbara ledarareor / för hjälpkontakter / fintrådig / med ändbearbetning: 2x (0,5... 1,5 m²), 2 x (0,75 2,5 m²)

Förpackningstyp: Piece

Typ av produkt: Kondensatorskydd

Typ: 3RT2645-1AP05

Konstruktionsstorlek: S3

Antal poler: 3-polig

Kontakttyp: 3 NO

Hjälpkontakt typ: 1 NO
2 NC

Styrspänning (min.): 230 V/AC

Styrspänning (max.): 230 V/AC

Styrspänningsområde: 230 - 230 V/AC

Kopplingsspänning (min.): 230 V/AC

Växelspänning (max.): 1000 V/AC

: 296 VA

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Skruvfästning
Snäppfästning

Anslutning: Skruv

Elektrisk livslängd: 200000

Mekanisk livslängd: 3000000

Svarstid: 20 ms

Falltid: 25 ms

: IP00

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 80 mm

Höjd: 140 mm

Djup: 152 mm

Mått.: (B x H x D) 80 x 140 x 152 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Siemens 3RT2617-1AK63 Kondensatorskydd 3 NO 49 VA med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2862381

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

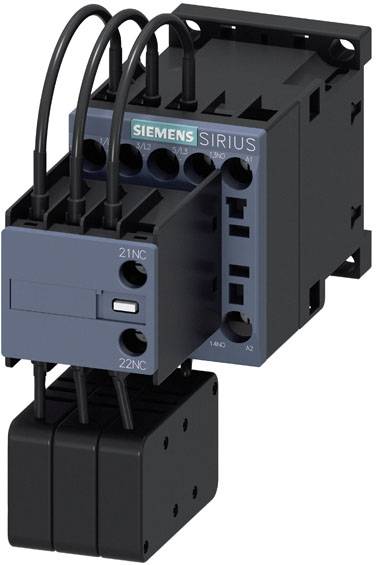

Siemens 3RT2617-1AP63 Kondensatorskydd 3 NO med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2862382

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 832,00 kr^*

Siemens 3RT2625-1AC25 Kondensatorskydd 3 NO 77 VA med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2862383

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

Siemens 3RT2625-1AK65 Kondensatorskydd 3 NO med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2862384

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

Siemens 3RT2625-1AP65 Kondensatorskydd 3 NO 77 VA med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2862385

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

Siemens 3RT2626-1AC25 Kondensatorskydd 3 NO 77 VA med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2862386

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

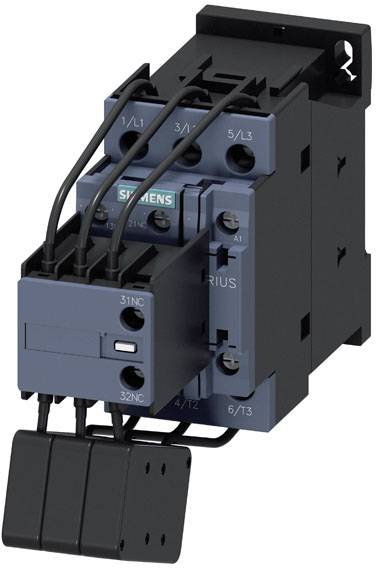

Siemens 3RT2626-1AK65 Kondensatorskydd 3 NO 77 VA med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2862387

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Siemens 3RT2626-1AP65 Kondensatorskydd 3 NO 77 VA med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2862388

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Siemens 3RT2627-1AC25 Kondensatorskydd 3 NO 81 VA med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2862389

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Siemens 3RT2627-1AK65 Kondensatorskydd 3 NO med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2862390

Leverans fre 6 nov.

Conrad Electronic

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2862401 Siemens 3RT2645-1AP05 Kondensatorskydd 3 NO 296 VA med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2862401 Siemens 3RT2645-1AP05 Kondensatorskydd 3 NO 296 VA med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Beskrivning

Kondensatorskydd, AC-6b 75 kVAr, / 400 V, 3-polig, AC 230 V, 50 Hz, hjälpkontakter: 2 Ö, skruvanslutning kondensatorskydd SIRIUS 3RT26 för koppling av kapacitiv last, t.ex. Kondensatorbatterier eller -omvandlare.Kondensatorskydd 3RT26 är en del av SIRIUS systemlådan med sina optimalt anpassade produkter. De erbjuder konventionella drivanordningar för AC- och DC-manövrering samt elektroniska drivanordningar med AC/DC-drift. Den övertygar med stor prestanda och samtidigt kompakt konstruktion och hög kontakttillförlitlighet. De kan kombineras på många olika sätt med andra komponenter inom branschen. Många av verktygsambanden är testade från fabriken. Inbyggd hjälpbrytare minskar komplexiteten i din installation. Anslutningarna på framsidan möjliggör enkel ledningsdragning. Kondensatorskydd 3RT26 är klimatsäker och godkänd i hela världen (t.ex. IEC OCH UL/CSA).De finns i olika storlekar och i ett stort effektområde i AC- och DC-manövrering i skruvanslutningsteknik.De omfattande tillbehören är enhetliga för alla modellstorlekar.Kondensatorskydd 3RT26 löser upp kondensatorskyddet 3RT16.Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
