Siemens 3RT2544-1AP00 Kontaktor 2 NO, 2 NC 59 kW med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

EAN:
Fabrikatsnr.
Artikelnr.:

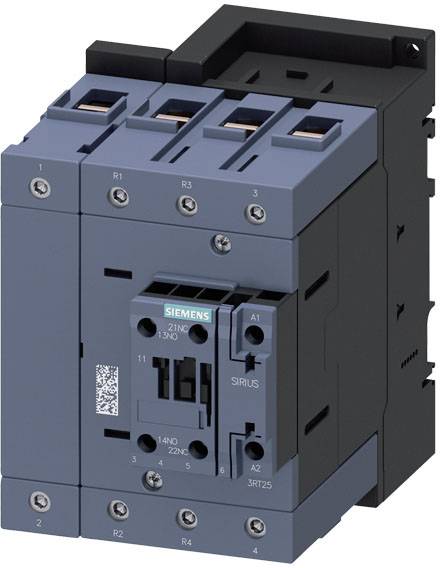

Elektrisk kontaktor från Siemens, modell SIRIUS, i ett rektangulärt, blått hölje med anslutningar för flera kablar.
En blick in i ett industriellt rum med ett öppet elskåp till vänster och en våt glasvägg till höger, som skiljer maskinerna åt.
'Kopplingsschema för ett relä med fyra omkopplare. Beteckningar: A1, A2, R1, R2, R3, R4, 14 NO, 22 NC, 21 NC, 13 NO.'

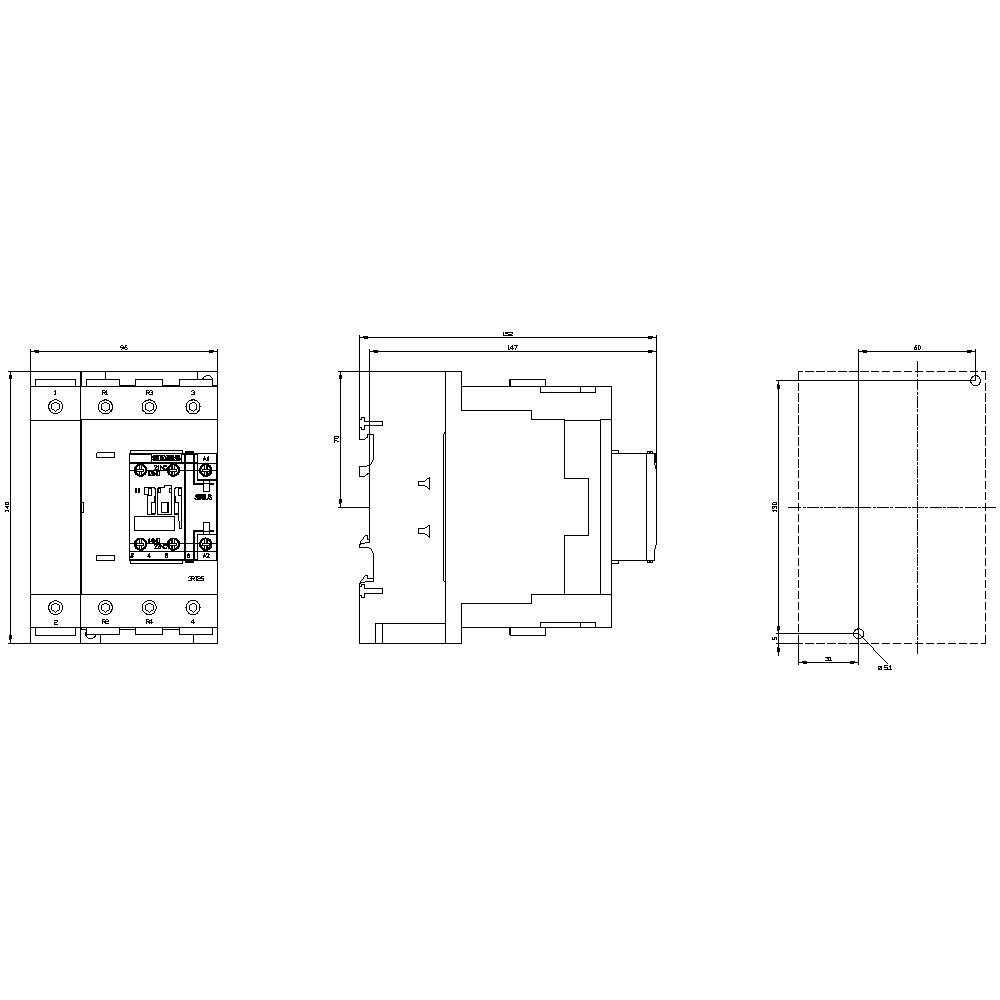

Teknisk ritning av en elektrisk apparat med front-, sido- och toppvy. Mått och interna komponenter visas detaljerat.
1/4
Liknande avbildning
Typ av produkt
Kontaktor
Antal poler
4-polig
Max. effekt
59 kW
Anslutning
Skruv
Förpackningstyp
Piece
Datablad (PDF)
Leverans tis 10 nov.
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
3 192,00 kr
3
2% = 233,67 kr
3 114,11 kr
5
3% = 544,25 kr
3 083,15 kr
10
4% = 1 295,90 kr
3 062,41 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (3 192,00 kr / stycken)
3 192,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Antal slutare/för huvudkontakter: 2
  • Antal slutare / för hjälpkontakter / momentan brytare: 1
  • Antal brytkontakt / för huvudkontakter: 2
  • Antal öppnare / för hjälpkontakter / momentant omkoppling: 1
  • Driftström vid AC-1 / till 690 V / vid omgivningstemperatur 40 °C: 100 A.
  • Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (10... 1/0), 1 x (10... 2–IT)
  • Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 16), 2x (18... 14)
  • Uppställningshöjd vid höjd över havet / max: 2000 m.
  • Räckinbyggnad: Ja
  • Beröringsskydd framifrån: Fingersäker med vertikal beröring framifrån
  • Isolationsspänning i huvudströmkretsen vid föroreningsgrad 3: 690 V.
  • Mekanisk livslängd (kopplingscykler) av skydd med elektroniskt hjälpkontaktblock / standard: 5000000
  • Mekanisk livslängd (omslagscykler) på skyddslet med hjälpkontaktblock / standard: 10000000
  • Spegelkontakt: Ja
  • Stötspänningsmotståndskraft hos huvudströmkretsen 8 kV
  • Maximalt tillåten spänning för säker separering/mellan spole och huvudkontakter: 690 V.
  • Produktutökning / extra brytare: Ja
Förpackningstyp

Piece

Typ av produkt

Kontaktor

Typ

3RT2544-1AP00

Konstruktionsstorlek

S3

Antal poler

4-polig

Kontakttyp

2 NO

2 NC

Hjälpkontakt typ

1 NO

Styrspänning (min.)

230 V/AC

Styrspänning (max.)

230 V/AC

Styrspänningsområde

230 - 230 V/AC

Växelspänning (max.)

690 V/AC

Driftström (max.)

100 A

59 kW

Passar till följande märken

Siemens

Passar till följande serie

Siemens Serie Sirius

funktioner

med hjälpkontakt

Montageart

Skruvfästning

Snäppfästning

DIN-skena

Anslutning

Skruv

Mekanisk livslängd

10000000

Svarstid

20 ms

Falltid

25 ms

IP00

IP20

Min. temperatur

-25 °C

Max. temperatur

+60 °C

Bredd

70 mm

Höjd

140 mm

Djup

152 mm

Mått.

(B x H x D) 70 x 140 x 152 mm

Innehåll

1 st

RoHS-godkänd

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2863672 Siemens 3RT2544-1AP00 Kontaktor 2 NO, 2 NC 59 kW med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863672 Siemens 3RT2544-1AP00 Kontaktor 2 NO, 2 NC 59 kW med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Beskrivning

Effektskydd, AC-3e/AC-3, 65 A, 30 kW / 400 V, 4-polig, AC 230 V, 50 Hz, huvudkontakter: 2 s + 2 Ö, hjälpkontakter: 1 s + 1 Ö, skruvanslutning skyddar SIRIUS 3RT25 för polomkoppling vid motorer som hävs eller för koppling av två separata laster.
Skydden 3RT25 är en del av SIRIUS systemlådan med sina perfekt anpassade produkter. Den övertygar med stor prestanda och samtidigt kompakt konstruktion och hög kontakttillförlitlighet. De kan kombineras på många olika sätt med andra komponenter inom branschen. Många av verktygsambanden är testade från fabriken. Skydden ger optimal anslutning till styrningen för varje användning (parallell, via ASi eller IO-link). Inbyggd hjälpbrytare minskar komplexiteten i din installation. Anslutningarna på framsidan möjliggör enkel ledningsdragning. Skydden 3RT25 är klimatsäker och är internationellt godkända (t.ex. IEC och UL/CSA).
De finns i olika storlekar och i ett stort effektområde i AC- och DC-drift. Förutom skruvanslutningsteknik står enheterna genomgående med fjäderanslutning för en snabb, underhållsfri och vibrationsskyddad anslutning.
Det omfattande tillbehöret som t.ex. hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
