Name: Siemens 3RT2346-1AN60 Kontaktor 1 NO, 1 NC 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 2863651
Availability: BackOrder

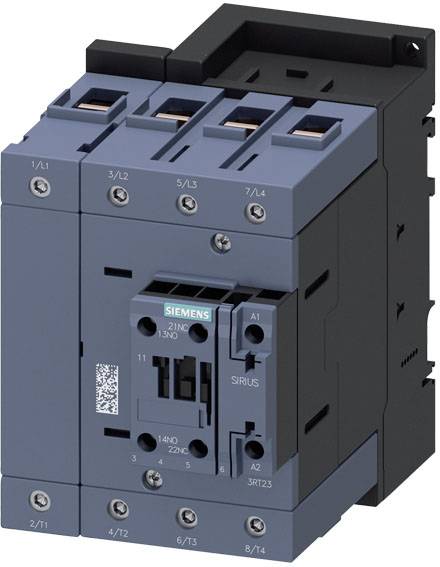

Industrireläer med flera kontakter, svart hölje, delvis monterade. Lämpliga för styr- och switchsystem.

Invändig vy av ett maskineri. Vänster sida med installerad elektronik, höger sida med ett fönster där vattendroppar syns, och i bakgrunden suddiga industrianläggningar.

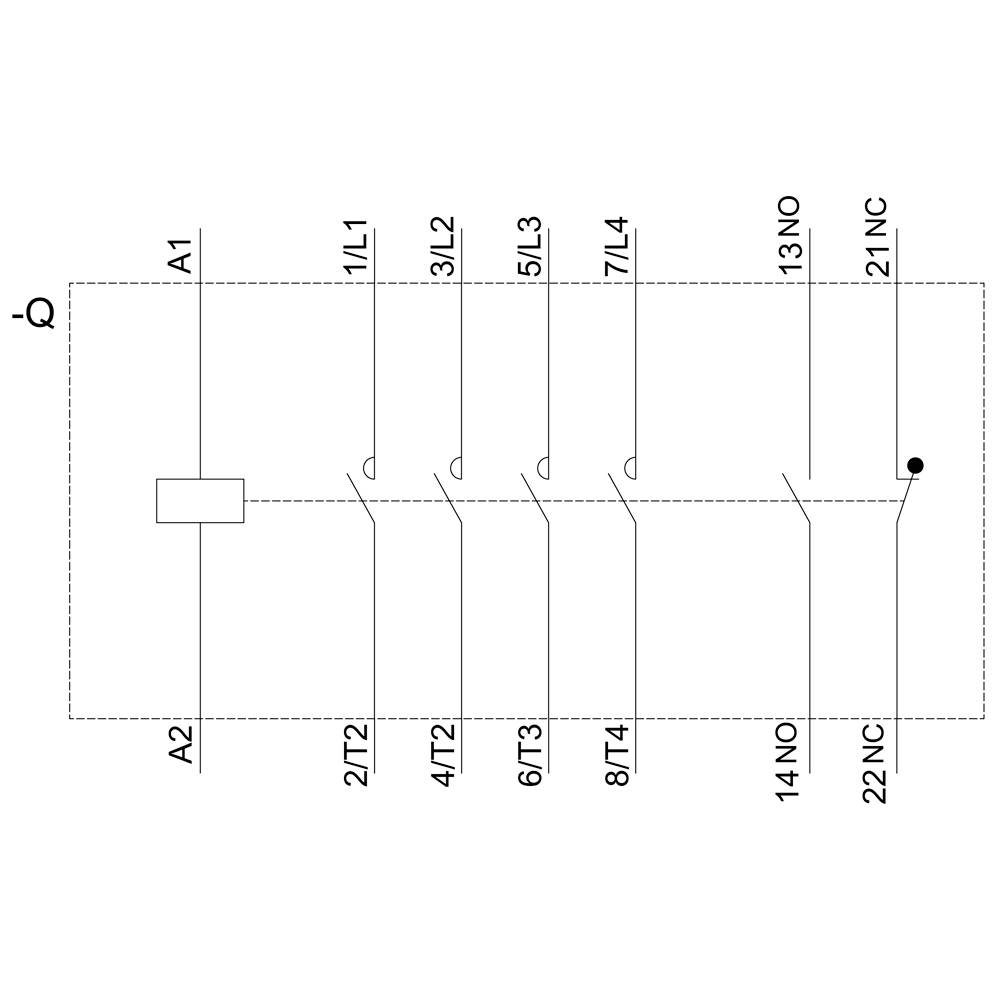

Kopplingsschema för en elektrisk krets med flera kontakter och märkningar från A1 till A2 samt numrerade anslutningslister.

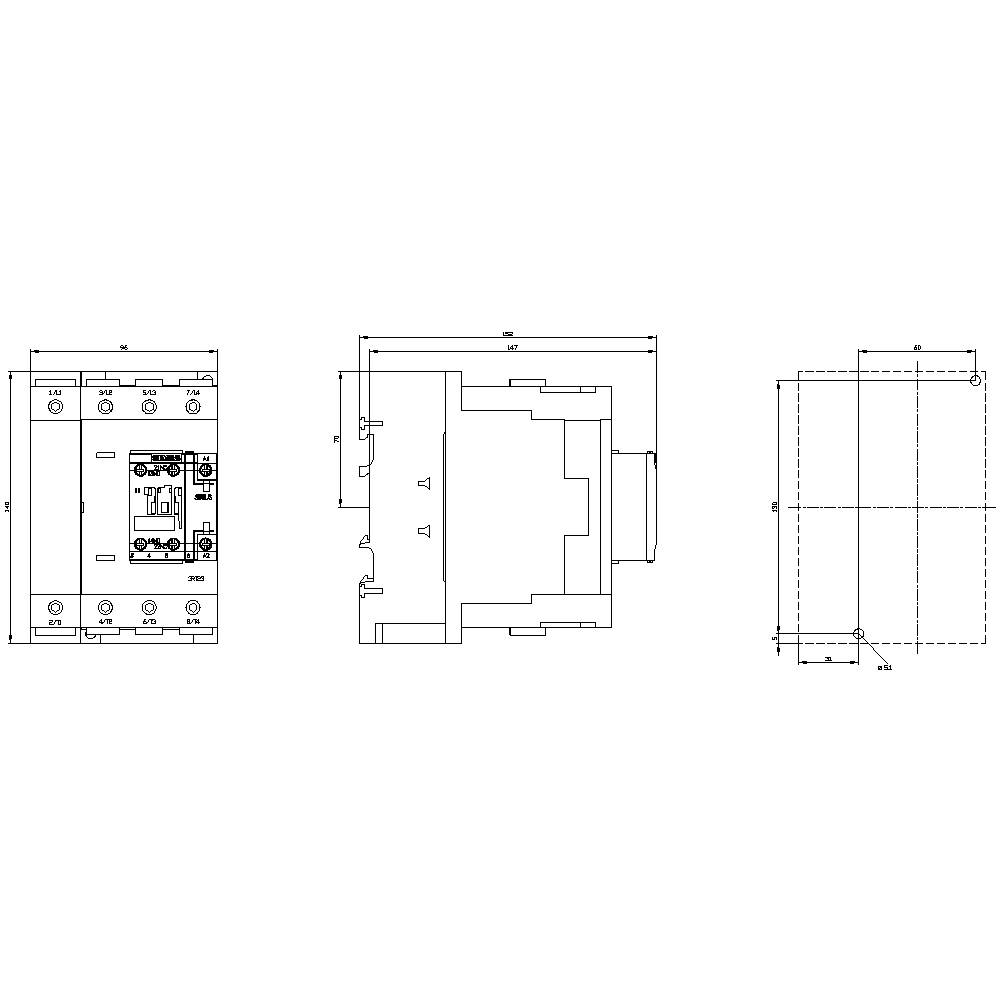

Teknisk ritning av en elektrisk kontaktor, med fram-, sido- och toppvy, mått och anslutningsdetaljer.

1/4

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

4-polig

Nominell spänning

690 V

Anslutning

Skruv

Typ

3RT2346-1AN60

Datablad (PDF)

Leverans tis 10 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (5 112,00 kr / stycken)

5 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal slutare/AM skydd / för hjälpkontakter: 1
Antal slutare/för huvudkontakter 4
Antal slutare/för hjälpkontakter: 1
Antal slutare/för hjälpkontakter/påbyggbar: 2
Antal slutare / för hjälpkontakter / momentan brytare: 1
Antal brytkontakt / på skydd / för hjälpkontakter: 1
Antal brytkontakt / för hjälpkontakter: 1
Antal brytkontakter/för hjälpkontakter/påbyggbar: 2
Antal öppnare / för hjälpkontakter / momentant omkoppling: 1
Driftström vid AC-1 / vid 400 V / vid omgivningstemperatur 40 °C: 140 A.
Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (10... 1/0), 1 x (10... 2–IT)
Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 16), 2x (18... 14)
Uppställningshöjd vid höjd över havet / max: 2000 m.
Räckinbyggnad: Ja
Beröringsskydd framifrån: Fingersäker med vertikal beröring framifrån
Isolationsspänning i huvudströmkretsen vid föroreningsgrad 3: 690 V.
Mekanisk livslängd (omslagscykler) på skyddslet med hjälpkontaktblock / standard: 10000000
Spegelkontakt: Ja
Stötspänningsmotståndskraft hos huvudströmkretsen 8 kV
Produktutökning / extra brytare: Ja

Typ av produkt: Kontaktor

Typ: 3RT2346-1AN60

Konstruktionsstorlek: S3

Antal poler: 4-polig

Kontakttyp: 1 NO
1 NC

Nominell spänning: 690 V

Styrspänning (min.): 200 V/AC

Styrspänning (max.): 220 V/AC

Styrspänningsområde: 200 - 220 V/AC

Driftström (max.): 140 A

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Skruvfästning
Snäppfästning
DIN-skena

Anslutning: Skruv

Mekanisk livslängd: 10000000

Svarstid: 21 ms

Falltid: 50 ms

: IP00
IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 96 mm

Höjd: 140 mm

Djup: 152 mm

Mått.: (B x H x D) 96 x 140 x 152 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Antal poler

Nominell spänning

Siemens 3RT1355-6AE36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863517

Leverans tors 19 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AF36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863519

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AP36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863521

Leverans tis 10 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 992,00 kr^*

Siemens 3RT1355-6AR36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863523

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1363-6AE36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863524

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AF36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863525

Leverans tis 1 dec.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AP36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863526

Leverans tis 10 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AR36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863527

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1364-6AE36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863528

Leverans mån 2 nov.

70 SetConrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Siemens 3RT1364-6AF36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863529

Leverans tis 1 dec.

Conrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2863651 Siemens 3RT2346-1AN60 Kontaktor 1 NO, 1 NC 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863651 Siemens 3RT2346-1AN60 Kontaktor 1 NO, 1 NC 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Beskrivning

Skydd AC-1, 140 A, 400 V / 40 °C, 4-polig, AC 200 V, 50 Hz / 200-220 V, 60 Hz, hjälpkontakter: 1 s + 1 Ö, skruvanslutning Sirius 3RT23 för omkoppling av ohmska förbrukare.
Skydden 3RT23 är en del av SIRIUS systemlådan med sina perfekt anpassade produkter. Den övertygar med stor prestanda och samtidigt kompakt konstruktion och hög kontakttillförlitlighet. De kan kombineras på många olika sätt med andra komponenter inom branschen. Många av verktygsambanden är testade från fabriken. Skydden ger optimal anslutning till styrningen för varje användning (parallell, via ASi eller IO-link). Inbyggd hjälpbrytare minskar komplexiteten i din installation. Anslutningarna på framsidan möjliggör enkel ledningsdragning. Skydden 3RT23 är klimatsäker och är internationellt godkända (t.ex. IEC och UL/CSA).
De finns i olika storlekar och i ett stort effektområde i AC- och DC-drift. Förutom skruvanslutningsteknik står enheterna genomgående med fjäderanslutning för en snabb, underhållsfri och vibrationsskyddad anslutning.
Det omfattande tillbehöret som t.ex. hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
