Name: Siemens 3RT2344-1NF30 Kontaktor 1 NO, 1 NC 76 W 690 V med varistor Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 2863643
Availability: BackOrder

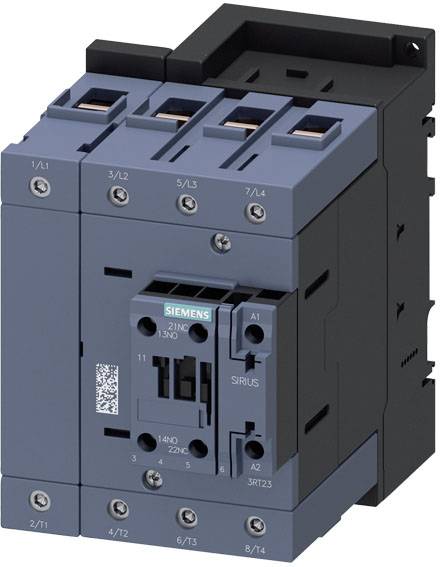

En Siemens-kontaktor i blå och svart färg med anslutningar och switchar.

En elcentral i en industriell miljö, vänster sida öppen med synliga kablar och switches; höger sida ett vått fönsterutsnitt.

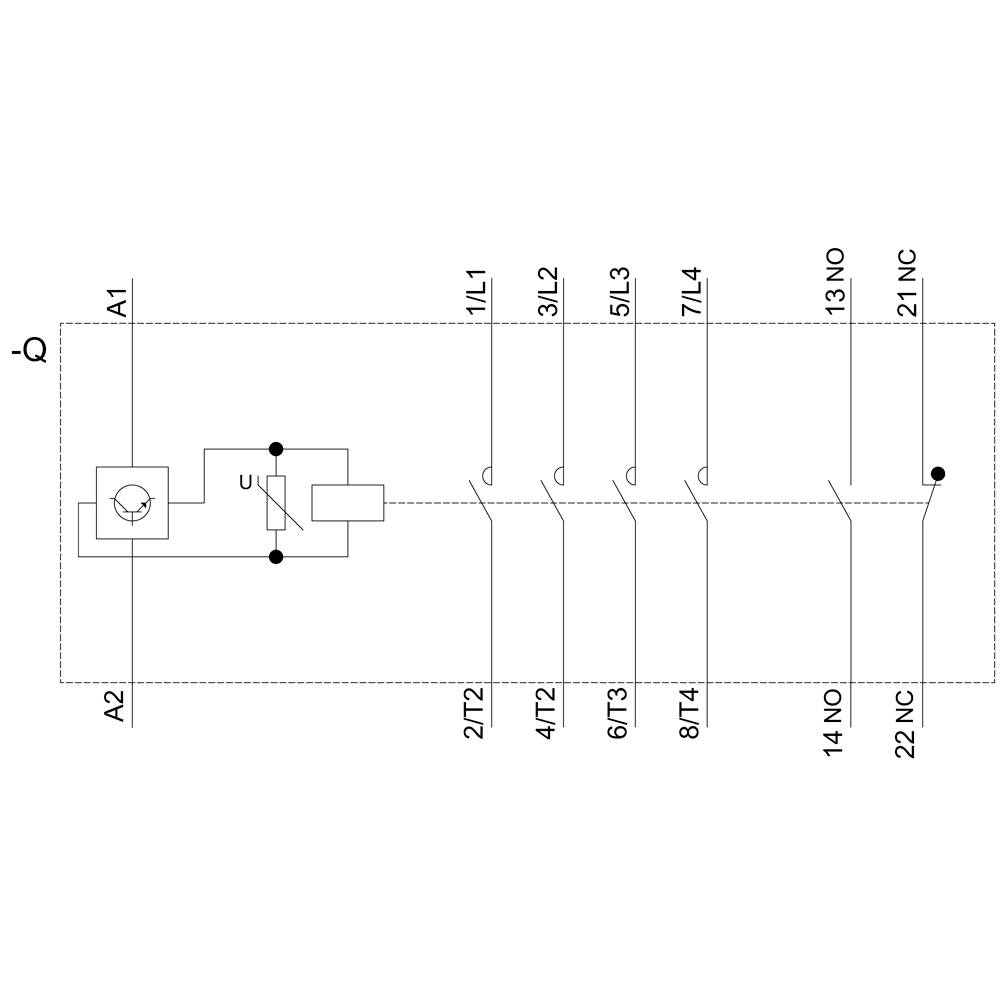

Kopplingsschema för ett elektriskt relä med spoleanslutningar A1, A2 och flera omkopplarkontakter, numrerade från 13 till 22.

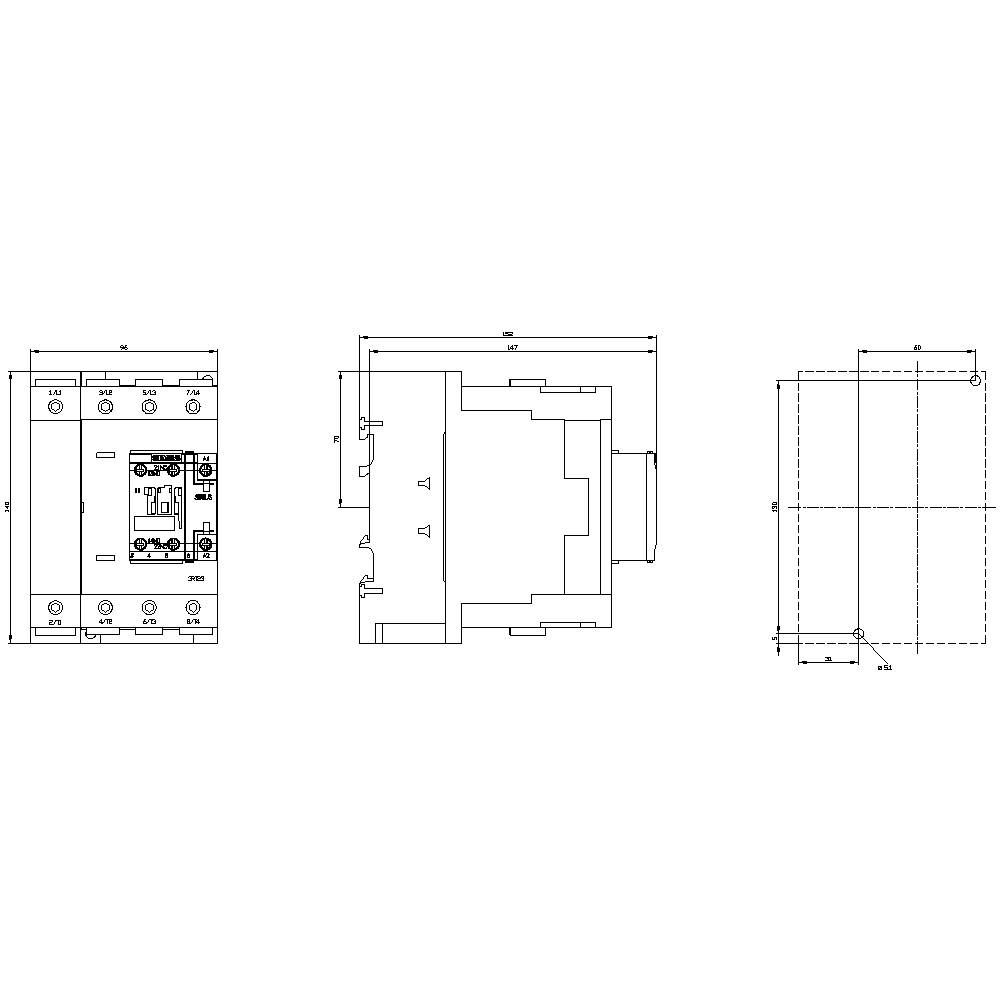

Teknisk ritning av en elektronisk komponent med fram-, sido- och toppvy. Mått och anslutningar är noggrant angivna.

1/4

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

4-polig

Nominell spänning

690 V

Max. effekt

76 W

Anslutning

Skruv

Datablad (PDF)

Leverans tis 10 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (5 352,00 kr / stycken)

5 352,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal slutare/AM skydd / för hjälpkontakter: 1
Antal slutare/för huvudkontakter 4
Antal slutare/för hjälpkontakter: 1
Antal slutare/för hjälpkontakter/påbyggbar: 2
Antal slutare / för hjälpkontakter / momentan brytare: 1
Antal brytkontakt / på skydd / för hjälpkontakter: 1
Antal brytkontakt / för hjälpkontakter: 1
Antal brytkontakter/för hjälpkontakter/påbyggbar: 2
Antal öppnare / för hjälpkontakter / momentant omkoppling: 1
Driftström vid AC-1 / vid 400 V / vid omgivningstemperatur 40 °C: 110 A.
Indragseffekt av magnetspolen vid DC: 76 W.
Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (10... 1/0), 1 x (10... 2–IT)
Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 16), 2x (18... 14)
Uppställningshöjd vid höjd över havet / max: 2000 m.
Räckinbyggnad: Ja
Beröringsskydd framifrån: Fingersäker med vertikal beröring framifrån
Isolationsspänning i huvudströmkretsen vid föroreningsgrad 3: 690 V.
Mekanisk livslängd (omslagscykler) på skyddslet med hjälpkontaktblock / standard: 10000000
Spegelkontakt: Ja
Stötspänningsmotståndskraft hos huvudströmkretsen 8 kV
Produktutökning / extra brytare: Ja

Typ av produkt: Kontaktor

Typ: 3RT2344-1NF30

Konstruktionsstorlek: S3

Antal poler: 4-polig

Kontakttyp: 1 NO
1 NC

Nominell spänning: 690 V

Styrspänning (min.): 83 V/AC
83 V/DC

Styrspänning (max.): 155 V/AC
155 V/DC

Styrspänningsområde: 83, 83 - 155, 155 V/AC, V/DC

Driftström (max.): 110 A

: 76 W

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med varistor

Montageart: Skruvfästning
Snäppfästning
DIN-skena

Anslutning: Skruv

Mekanisk livslängd: 10000000

Svarstid: 57 ms

Falltid: 70 ms

: IP00
IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 96 mm

Höjd: 140 mm

Djup: 152 mm

Mått.: (B x H x D) 96 x 140 x 152 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Antal poler

Nominell spänning

Siemens 3RT1355-6AE36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863517

Leverans tors 19 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AF36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863519

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AP36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863521

Leverans tis 10 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 992,00 kr^*

Siemens 3RT1355-6AR36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863523

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1363-6AE36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863524

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AF36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863525

Leverans tis 1 dec.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AP36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863526

Leverans tis 10 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AR36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863527

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1364-6AE36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863528

Leverans mån 2 nov.

70 SetConrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Siemens 3RT1364-6AF36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863529

Leverans tis 1 dec.

Conrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2863643 Siemens 3RT2344-1NF30 Kontaktor 1 NO, 1 NC 76 W 690 V med varistor Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863643 Siemens 3RT2344-1NF30 Kontaktor 1 NO, 1 NC 76 W 690 V med varistor Passar till följande märken: Siemens 1 st

Beskrivning

Skydd AC-1, 110 A, 400 V / 40 °C, 4-polig, AC/DC 83-155 V, 50/60 Hz, med inbyggd varistor, hjälpkontakter: 1 s + 1 Ö, skruvanslutning skyddar Sirius 3RT23 för omkoppling av ohmska förbrukare.
Skydden 3RT23 är en del av SIRIUS systemlådan med sina perfekt anpassade produkter. Den övertygar med stor prestanda och samtidigt kompakt konstruktion och hög kontakttillförlitlighet. De kan kombineras på många olika sätt med andra komponenter inom branschen. Många av verktygsambanden är testade från fabriken. Skydden ger optimal anslutning till styrningen för varje användning (parallell, via ASi eller IO-link). Inbyggd hjälpbrytare minskar komplexiteten i din installation. Anslutningarna på framsidan möjliggör enkel ledningsdragning. Skydden 3RT23 är klimatsäker och är internationellt godkända (t.ex. IEC och UL/CSA).
De finns i olika storlekar och i ett stort effektområde i AC- och DC-drift. Förutom skruvanslutningsteknik står enheterna genomgående med fjäderanslutning för en snabb, underhållsfri och vibrationsskyddad anslutning.
Det omfattande tillbehöret som t.ex. hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
