Name: Siemens 3RT2046-1NF34 Kontaktor 2 NO, 2 NC 148 kW 1000 V 96 A med varistor Passar till följande märken: Siemens Piece 1
Brand: Siemens
SKU: 2863609
Availability: BackOrder

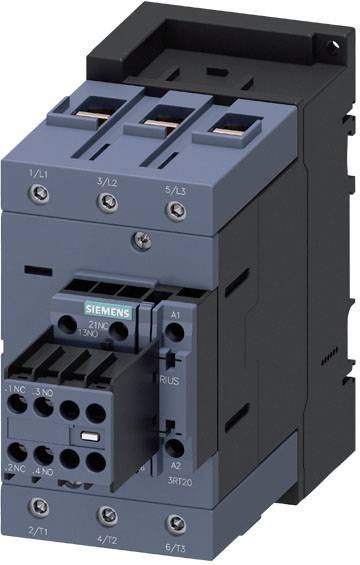

En elektrisk kontaktor från Siemens med flera anslutningsklämmor, använd i industriella kretsar för styrning av maskiner.

En öppnad elskåp visar kablar och elektroniska komponenter, bredvid vattendroppar på en glasyta med en oskarp bakgrund.

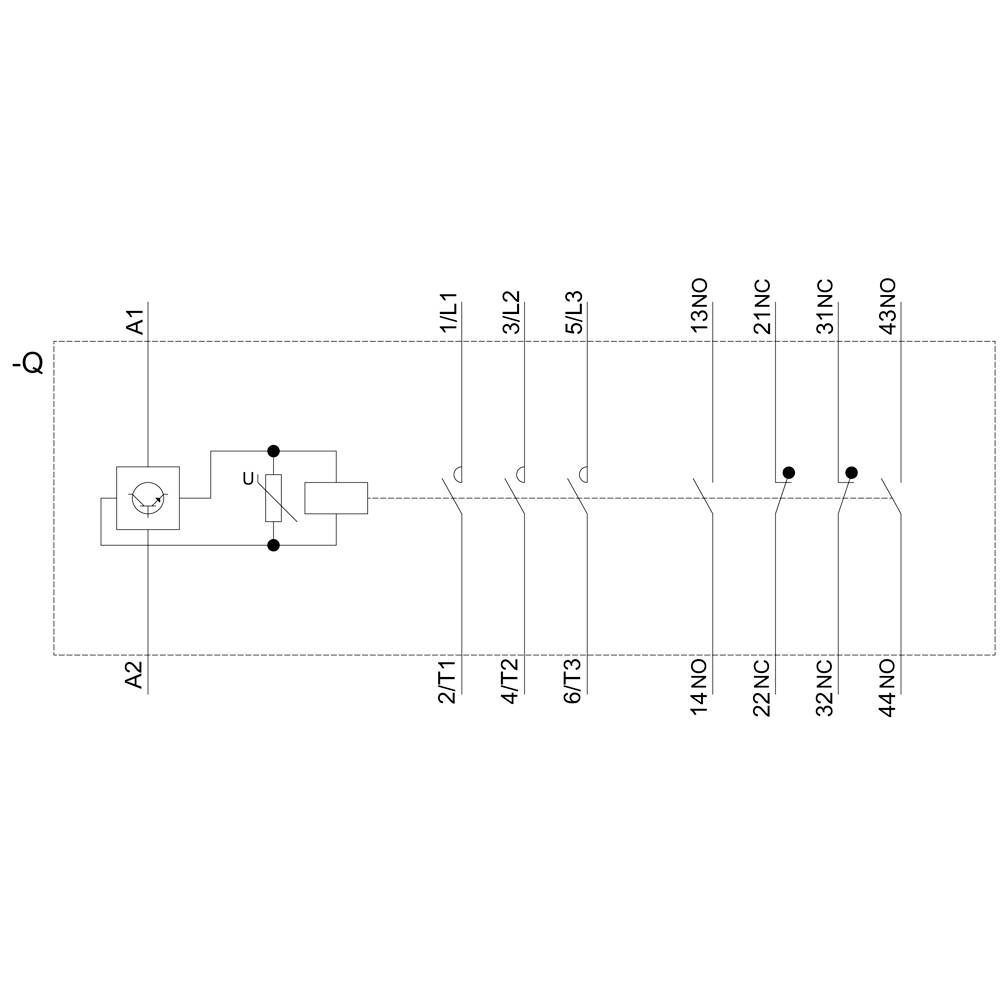

Schematisk representation av ett elektriskt kopplingsschema med reläer. Visar kopplingar, numreringar och kontaktlägen.

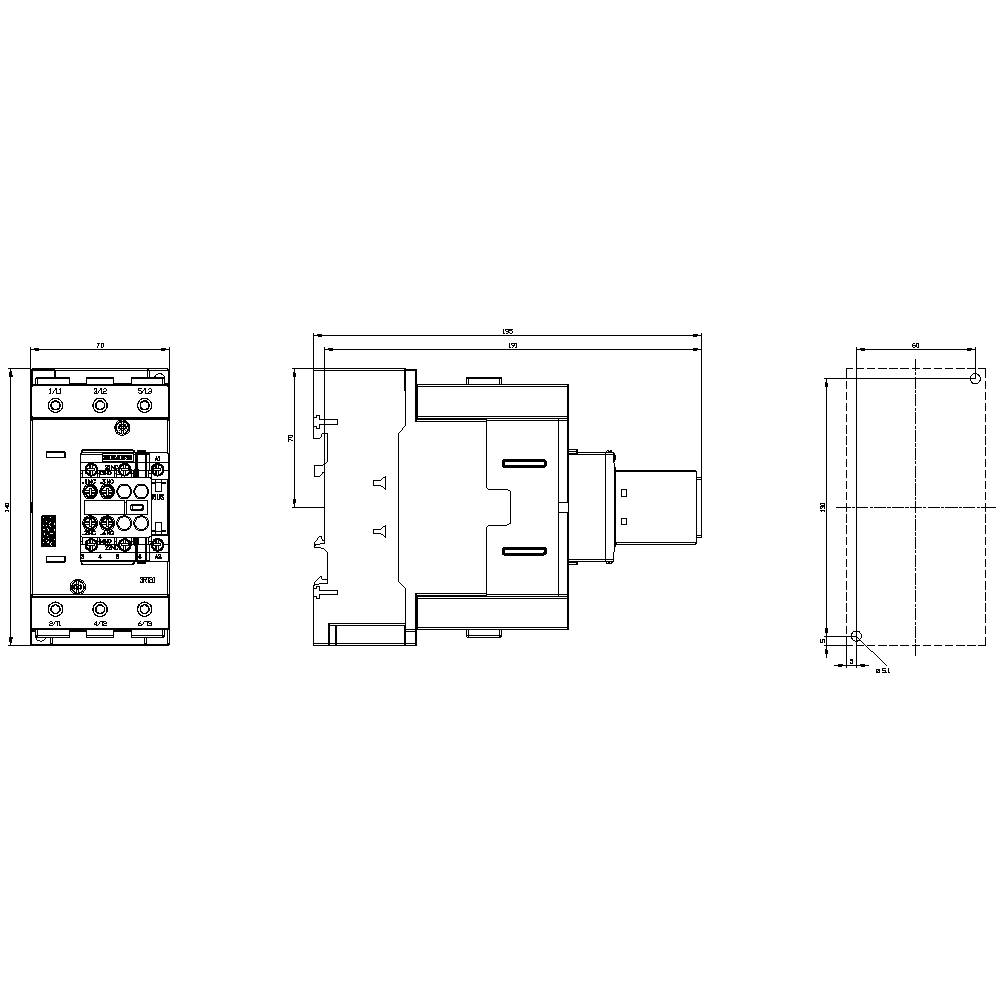

Teknisk ritning av en elektrisk komponent med front-, sido- och toppvy. Innehåller anslutningsdetaljer och dimensioner.

1/4

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

3-polig

Nominell spänning

1000 V

Lastström

96 A

Max. effekt

148 kW

Datablad (PDF)

Leverans tis 10 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (6 072,00 kr / stycken)

6 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal slutare/för huvudkontakter 3
Antal slutare / för hjälpkontakter / momentbrytare: 2
Antal öppnare / för hjälpkontakter / momentant omkoppling: 2
Driftström vid AC-1 / vid 400 V / vid omgivningstemperatur 40 °C: 130 A.
Driftström vid AC-3 / vid 400 V: 95 A.
Indragseffekt av magnetspolen vid DC: 76 W.
Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (10... 1/0), 1 x (10... 2–IT)
Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 16), 2x (18... 14)
Uppställningshöjd vid höjd över havet / max: 2000 m.
Räckinbyggnad: Ja
Beröringsskydd framifrån: Fingersäker med vertikal beröring framifrån
Mekanisk livslängd (kopplingscykler) av skydd med elektroniskt hjälpkontaktblock / standard: 5000000
Mekanisk livslängd (omslagscykler) på skyddslet med hjälpkontaktblock / standard: 10000000
Spegelkontakt: Ja
Stötspänningsmotståndskraft hos huvudströmkretsen 8 kV
Maximalt tillåten spänning för säker separering/mellan spole och huvudkontakter: 690 V.
Produktutökning / extra brytare: Ja

Förpackningstyp: Piece

Typ av produkt: Kontaktor

Typ: 3RT2046-1NF34

Konstruktionsstorlek: S3

Antal poler: 3-polig

Kontakttyp: 2 NO
2 NC

Hjälpkontakt typ: 2 NO

Nominell spänning: 1000 V

Styrspänning (min.): 83 V/AC
83 V/DC

Styrspänning (max.): 155 V/AC
155 V/DC

Styrspänningsområde: 83, 83 - 155, 155 V/AC, V/DC

Växelspänning (max.): 1000 V DC/AC

Max. bryteffekt: 148 W

Driftström (max.): 130 A

Lastström: 96 A

: 148 kW

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med varistor

Montageart: Skruvfästning
Snäppfästning
DIN-skena

Anslutning: Skruv

Mekanisk livslängd: 10000000

Svarstid: 57 ms

Falltid: 70 ms

: IP00
IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 70 mm

Höjd: 140 mm

Djup: 195 mm

Mått.: (B x H x D) 70 x 140 x 195 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Antal poler

Nominell spänning

Siemens 3RT1355-6AE36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863517

Leverans tors 19 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AF36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863519

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AP36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863521

Leverans tis 10 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 992,00 kr^*

Siemens 3RT1355-6AR36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863523

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1363-6AE36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863524

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AF36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863525

Leverans tis 1 dec.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AP36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863526

Leverans tis 10 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AR36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863527

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1364-6AE36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863528

Leverans mån 2 nov.

70 SetConrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Siemens 3RT1364-6AF36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863529

Leverans tis 1 dec.

Conrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2863609 Siemens 3RT2046-1NF34 Kontaktor 2 NO, 2 NC 148 kW 1000 V 96 A med varistor Passar till följande märken: Siemens Piece 1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863609 Siemens 3RT2046-1NF34 Kontaktor 2 NO, 2 NC 148 kW 1000 V 96 A med varistor Passar till följande märken: Siemens Piece 1

Beskrivning

Effektskydd, AC-3e/AC-3, 95 A, 45 kW / 400 V, 3-polig, AC/DC 83-155 V, 50/60 Hz, med inbyggd varistor, hjälpkontakter: 2 s + 2 Ö, skruvanslutning, reservkopplare möjliga effektskydd SIRIUS 3RT2 för omkoppling av motorer.
Skydden 3RT2 är en del av SIRIUS systemlådan med sina perfekt anpassade produkter. Den övertygar med stor prestanda och samtidigt kompakt konstruktion och hög kontakttillförlitlighet. De kan kombineras på många olika sätt med andra komponenter inom branschen. Många av verktygsambanden är testade från fabriken. Skydden ger optimal anslutning till styrningen för varje användning (parallell, via ASi eller IO-link). Inbyggd hjälpbrytare minskar komplexiteten i din installation. Anslutningarna på framsidan möjliggör enkel ledningsdragning. Skydden 3RT2 är klimatsäker, globalt godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready.
De finns i olika storlekar och i ett stort effektområde i AC- och DC-drift. Förutom skruvanslutningsteknik står enheterna genomgående med fjäderanslutning för en snabb, underhållsfri och vibrationsskyddad anslutning.
Det omfattande tillbehöret som t.ex. hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar. Tillgängliga kopplingskomponenter, funktionsmoduler och matningssystemet SIRIUS 3RV29 minskar avsevärt ledningsinsatsen.
Effektskydden 3RT2 löser upp den beprövade serien 3RT1 (upp till 55 kW).
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
