Name: Siemens 3RT2018-2XB42-2LA2 Rälsskydd 1 NC 13 kW 690 V 14 A med varistor Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 2863565
Availability: BackOrder

Ett Siemens SIRIUS kontaktor med flera anslutningsklämmor, lämplig för styrning av elektriska system i industriella tillämpningar.

Industrianläggning med öppna kretsar till vänster, vattenskydd till höger. Omgivning av maskinarbete, regnvåta fönster.

Schematisk representation av skyddssystem med märkning av komponenter och anslutningar. Visar olika switchar, kontakter, moduler och deras funktioner.

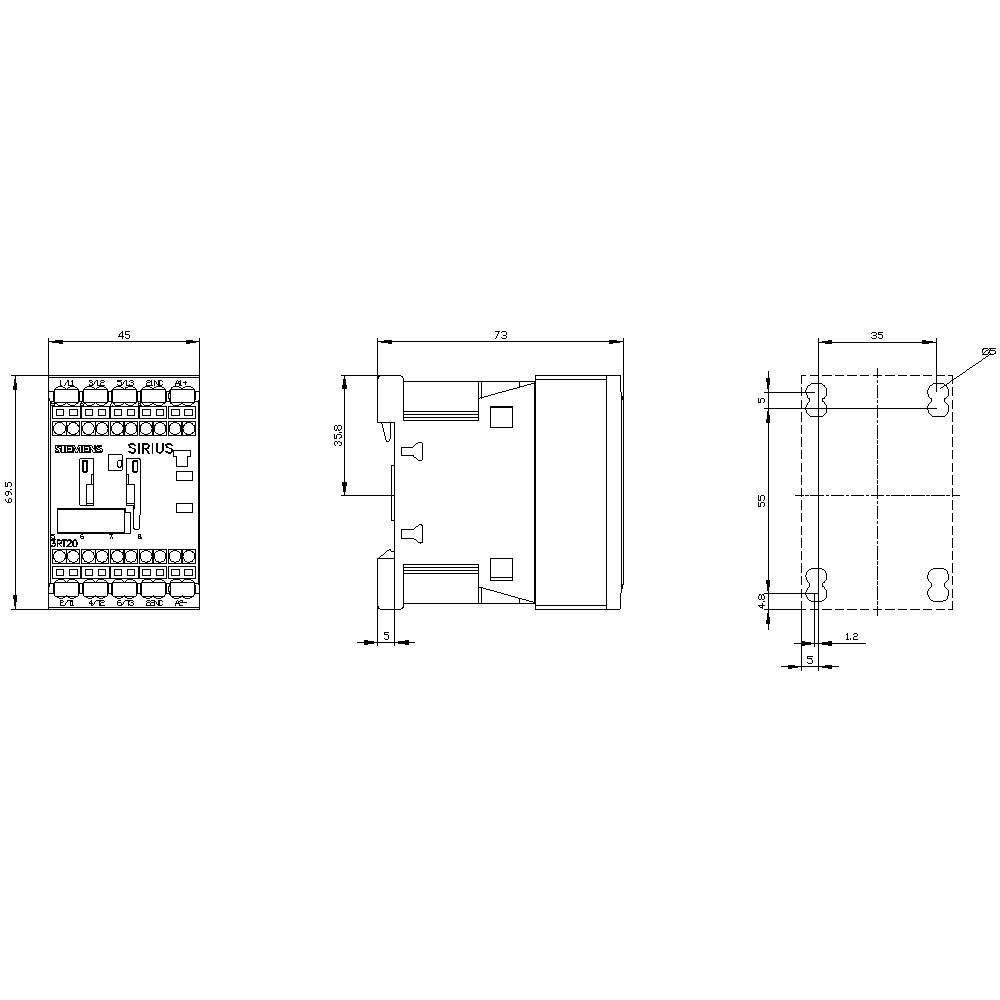

Teknisk ritning av en apparat med detaljvyer från fram-, sido- och ovansida. Mått anges i millimeter.

Kopplingsschema för en Siemens SIRIUS-enhet med numrerade anslutningar (L1, L2, L3, 21NC, A1+, 3RT20). Markerade områden för grundläggande kablage och märkningar.

1/5

Liknande avbildning

Typ av produkt

Rälsskydd

Antal poler

3-polig

Nominell spänning

690 V

Lastström

14 A

Max. effekt

13 kW

Datablad (PDF)

Leverans fre 6 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (1 272,00 kr / stycken)

1 432,00 kr

-11 %

1 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal slutare/för huvudkontakter 3
Antal brytkontakt / på skydd / för hjälpkontakter: 1
Antal brytkontakt / för hjälpkontakter: 1
Antal öppnare / för hjälpkontakter / momentant omkoppling: 1
Driftström vid AC-1 / vid 400 V / vid omgivningstemperatur 40 °C: 22 A.
Driftström vid AC-3 / vid 400 V: 16 A.
Indragseffekt av magnetspolen vid DC: 4 W.
Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (20... 12)
Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 12)
Uppställningshöjd vid höjd över havet / max: 2000 m.
Räckinbyggnad: Ja
Beröringsskydd framifrån: Fingersäker med vertikal beröring framifrån
Isolationsspänning i huvudströmkretsen vid föroreningsgrad 3: 690 V.
Mekanisk livslängd (kopplingscykler) av skydd med elektroniskt hjälpkontaktblock / standard: 5000000
Mekanisk livslängd (omslagscykler) på skyddslet med hjälpkontaktblock / standard: 10000000
Spegelkontakt: Ja
Stötspänningsmotståndskraft hos huvudströmkretsen 6 kV
Maximalt tillåten spänning för säker separering/mellan spole och huvudkontakter: 400 V.
Produktutökning / extra brytare: Ja

Typ av produkt: Rälsskydd

Typ: 3RT2018-2XB42-2LA2

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 1 NC

Hjälpkontakt typ: 1 NC

Nominell spänning: 690 V

Styrspänning (min.): 24 V/DC

Styrspänning (max.): 34 V/DC

Styrspänningsområde: 24 - 34 V/DC

Driftström (max.): 16 A

Lastström: 14 A

: 13 kW

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med varistor

Montageart: Skruvfästning
Snäppfästning
DIN-skena

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 30000000

Svarstid: 45 ms

Falltid: 70 ms

: IP20

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 45 mm

Höjd: 70 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 70 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Nominell spänning

Lastström

Siemens 3RT2018-2XB42-2LA2 Rälsskydd 1 NC 13 kW 690 V 14 A med varistor Passar till följande märken: Siemens 1 st

Artikelnr.:2863565

Leverans fre 6 nov.

Conrad Electronic

Denna artikel

13 kW

690 V

14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 272,00 kr^*

Siemens 3RT2017-2KG42-0LA0 Rälsskydd 3 NO 13 kW 690 V 11 A med skyddsdiod Passar till följande märken: Siemens 1 st

Artikelnr.:2863556

Leverans fre 6 nov.

Conrad Electronic

13 kW

690 V

11 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

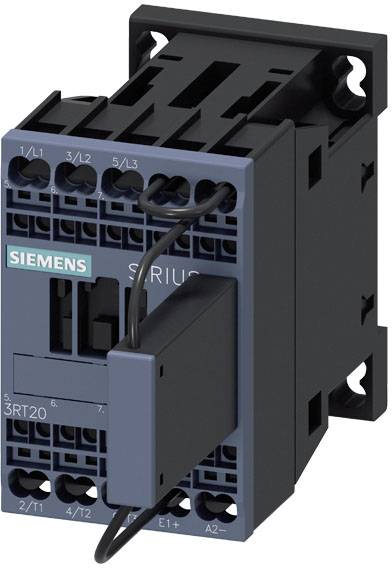

Siemens 3RT2018-2LB42-1LA0 Rälsskydd 3 NO 13 kW 690 V 14 A med varistor Passar till följande märken: Siemens 1 st

Artikelnr.:2863561

Leverans mån 23 nov.

Conrad Electronic

13 kW

690 V

14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 272,00 kr^*

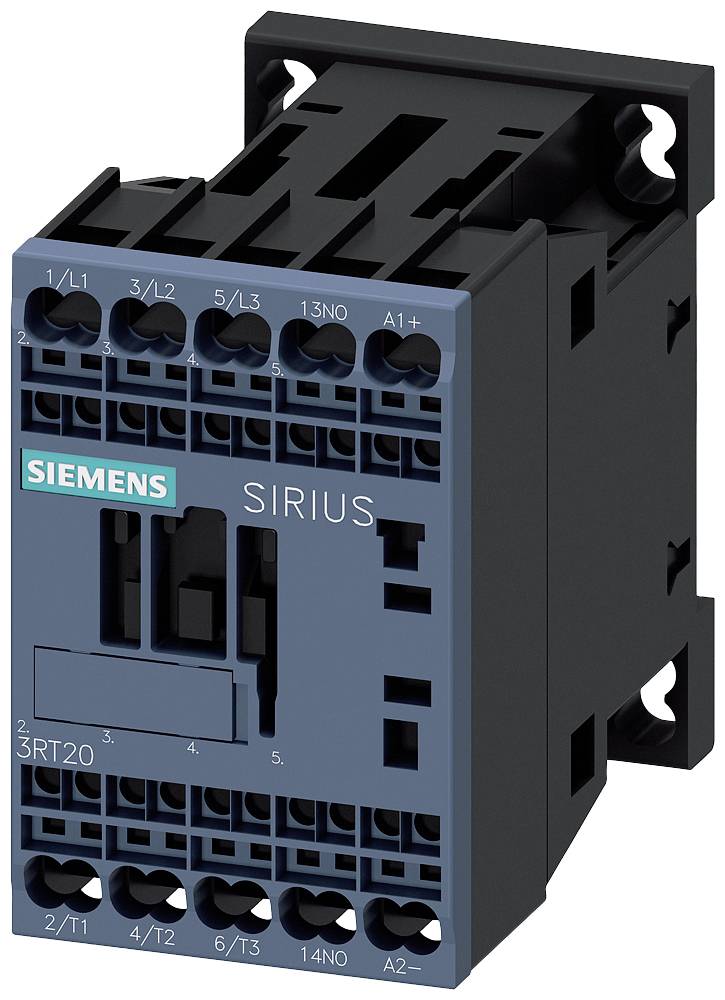

Siemens 3RT2018-2XB41-2LA2 Rälsskydd 1 NO 13 kW 690 V 14 A med varistor Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863564

Leverans fre 6 nov.

Conrad Electronic

13 kW

690 V

14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 272,00 kr^*

Siemens 3RT2018-2XF41-2LA2 Rälsskydd 1 NO 13 kW 690 V 14 A med varistor Passar till följande märken: Siemens 1 st

Artikelnr.:2863566

Leverans fre 6 nov.

Conrad Electronic

13 kW

690 V

14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 272,00 kr^*

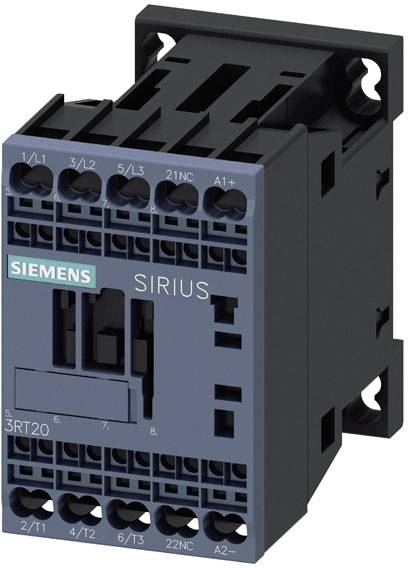

Siemens 3RT2018-2XF42-2LA2 Rälsskydd 1 NC 13 kW 690 V 14 A med varistor Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863567

Leverans fre 6 nov.

Conrad Electronic

13 kW

690 V

14 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 272,00 kr^*

Siemens 3RT2035-3XJ40-0LA2 Rälsskydd 1 NO, 1 NC 39 kW 690 V 41 A med varistor Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863581

Leverans ons 11 nov.

Conrad Electronic

39 kW

690 V

41 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

Siemens 3RT2036-3XJ40-0LA2 Rälsskydd 1 NO, 1 NC 46 kW 690 V 52 A med varistor Passar till följande märken: Siemens 1 st

Artikelnr.:2863582

Leverans ons 11 nov.

Conrad Electronic

46 kW

690 V

52 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

7 432,00 kr^*

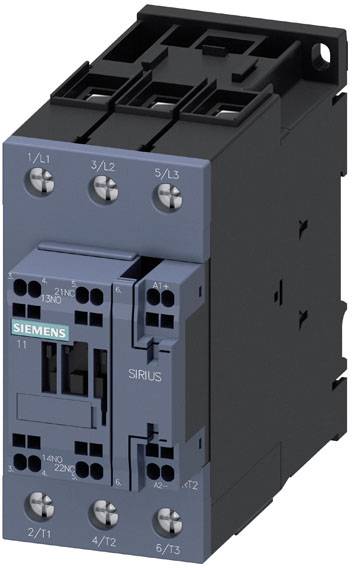

Siemens 3RT2037-3XJ40-0LA2 Rälsskydd 1 NO, 1 NC 53 kW 690 V 65 A med varistor Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863583

Leverans ons 11 nov.

Conrad Electronic

53 kW

690 V

65 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 272,00 kr^*

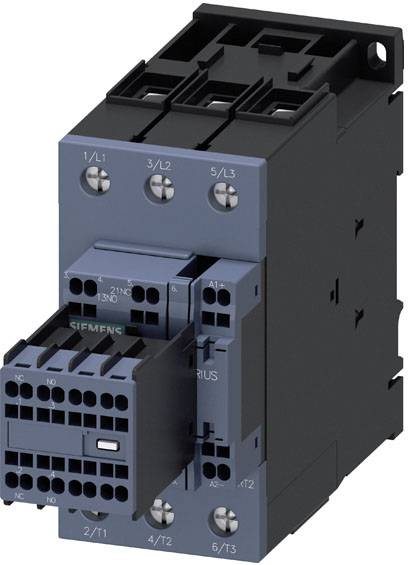

Siemens 3RT2037-3XJ44-0LA2 Rälsskydd 2 NO, 2 NC 53 kW 690 V 65 A med varistor Passar till följande märken: Siemens 1 st

Artikelnr.:2863584

Leverans tis 3 nov.

13 SetConrad Electronic

53 kW

690 V

65 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 472,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2863565 Siemens 3RT2018-2XB42-2LA2 Rälsskydd 1 NC 13 kW 690 V 14 A med varistor Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863565 Siemens 3RT2018-2XB42-2LA2 Rälsskydd 1 NC 13 kW 690 V 14 A med varistor Passar till följande märken: Siemens 1 st

Beskrivning

Järnvägsskydd, AC-3e/AC-3, 16 A, 7,5 kW / 400 V, 3-polig, DC 24-34 V, 0,7-1,25* US, elektronisk drivning, med integrerad varistor, hjälpkontakter: 1 Ö, fjäderkontaktanslutning, hängande montering prestandaskydd SIRIUS 3RT2 för koppling av motorer under extrema förhållanden t.ex. för järnvägsanläggningar.
Skydden 3RT2 är en del av SIRIUS systemlådan med sina perfekt anpassade produkter. Den övertygar med stor prestanda och samtidigt kompakt konstruktion och hög kontakttillförlitlighet. De kan kombineras på många olika sätt med andra komponenter inom branschen. Många av verktygsambanden är testade från fabriken. Skydden ger optimal anslutning till styrningen för varje användning (parallell, via ASi eller IO-link). Inbyggd hjälpbrytare minskar komplexiteten i din installation. Anslutningarna på framsidan möjliggör enkel ledningsdragning. Skydden 3RT2 är klimatsäker, globalt godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready. Denna variant kännetecknas av ett utökat arbets- och temperaturområde för hårda miljöer.
De finns i olika storlekar och i ett stort effektområde i AC- och DC-drift. Förutom skruvanslutningsteknik står enheterna genomgående med fjäderanslutning för en snabb, underhållsfri och vibrationsskyddad anslutning.
Det omfattande tillbehöret som t.ex. hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar. Tillgängliga kopplingskomponenter, funktionsmoduler och matningssystemet SIRIUS 3RV29 minskar avsevärt ledningsinsatsen.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
