Name: Siemens 3RT2016-2UB41 Kontaktor 1 NO 22 kW 690 V 9 A med varistor Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 2863552
Availability: BackOrder

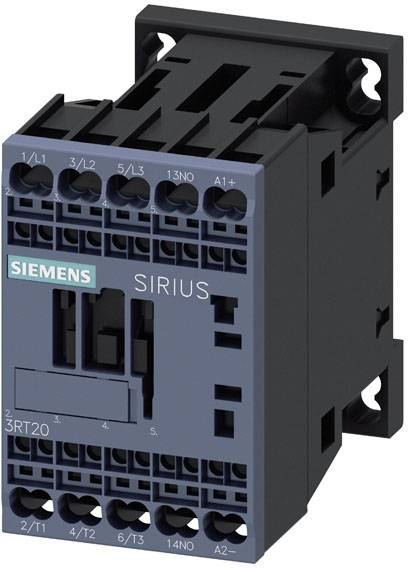

Ett Siemens SIRIUS kontaktor, mekanisk kopplingsanordning, svart-blå, avsedd för elektriska styrningar och lastväxling.

Ett innerutrymme i en elskåp med elektriska komponenter och ett fönster genom vilket regn faller på en industrimaskin.

Diagrammet visar en kablingsinstruktion för kontaktorer och tilläggsmoduler. Numrerade steg och pilar åskådliggör anslutning och integration.

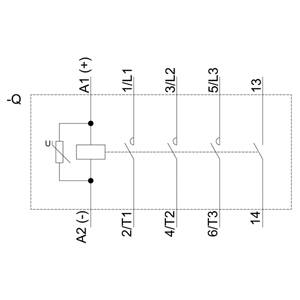

Skyddssymbol: A1 (+), A2 (-) med spole U, strömkretsar 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, tekniskt-elektriska diagramkomponenter.

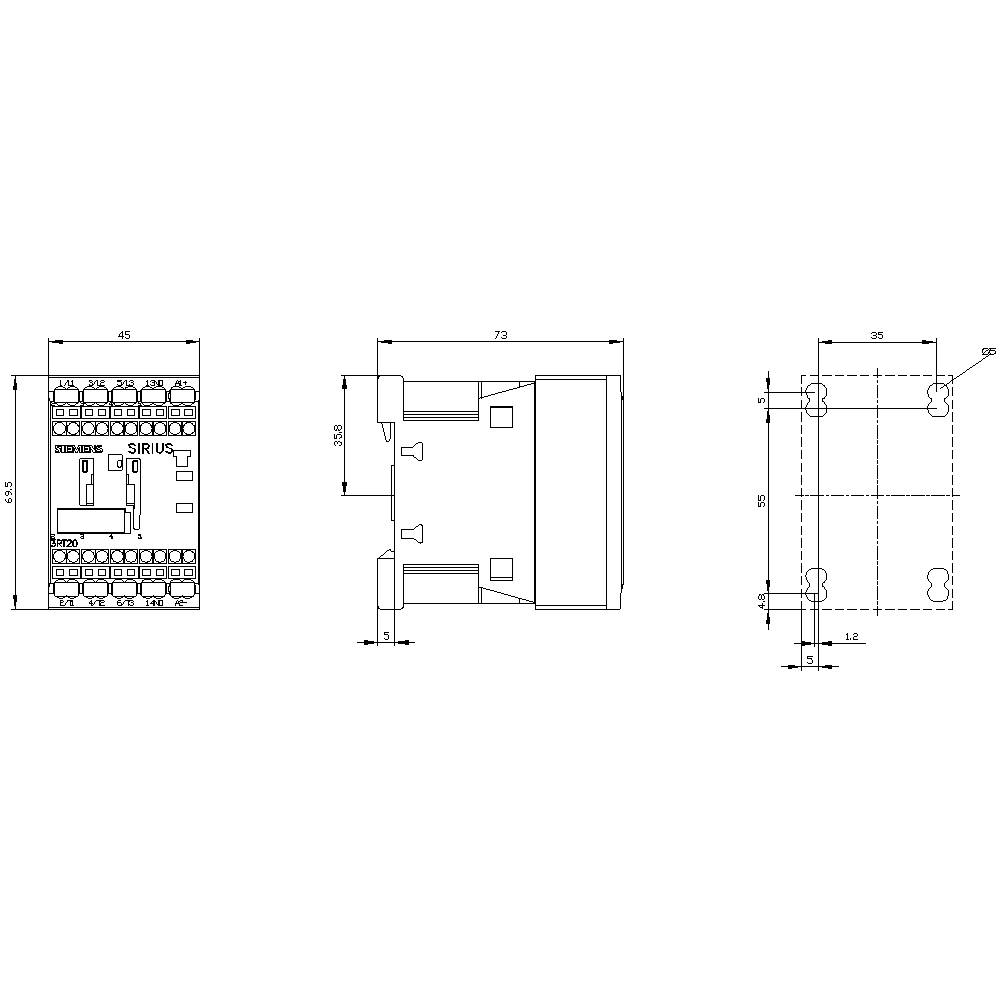

Teknisk ritning av en elektrisk komponent med tre vyer: framifrån, från sidan och ovanifrån med detaljerade mått.

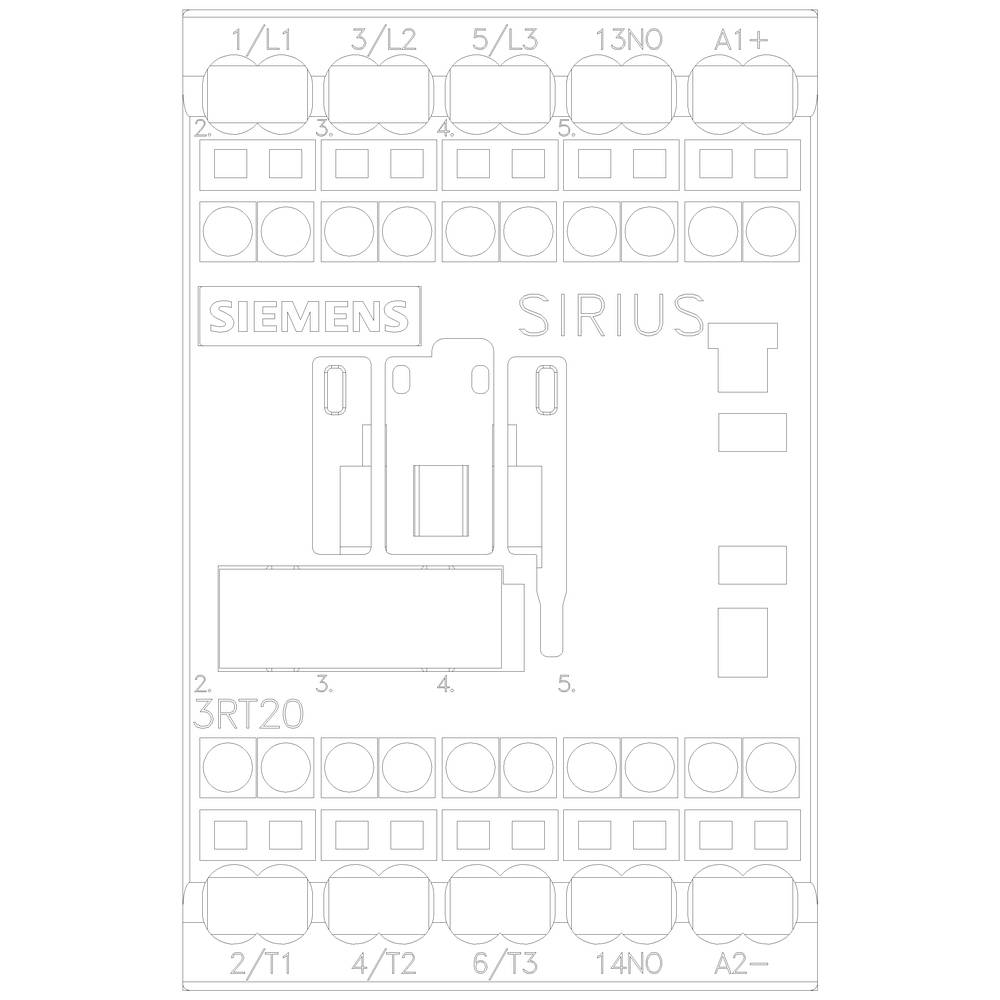

Illustration av en Siemens SIRIUS-kontaktor, modell 3RT20. Visar anslutningar och konfiguration för elektriska tillämpningar.

1/6

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

3-polig

Nominell spänning

690 V

Lastström

9 A

Max. effekt

22 kW

Datablad (PDF)

Leverans fre 6 nov.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (632,00 kr / stycken)

680,00 kr

-7 %

632,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal slutare/för huvudkontakter 3
Antal slutare / för hjälpkontakter / momentan brytare: 1
Driftström vid AC-1 / vid 400 V / vid omgivningstemperatur 40 °C: 22 A.
Driftström vid AC-3 / vid 400 V: 9 A.
Indragseffekt av magnetspolen vid DC: 4 W.
Typ av anslutningsbara ledarareor / för AWG-ledningar / för huvudkontakter: 2x (20... 12)
Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 2x (20... 12)
Uppställningshöjd vid höjd över havet / max: 2000 m.
Räckinbyggnad: Ja
Beröringsskydd framifrån: Fingersäker med vertikal beröring framifrån
Stötspänningsmotståndskraft hos huvudströmkretsen 6 kV
Maximalt tillåten spänning för säker separering/mellan spole och huvudkontakter: 400 V.
Produktutökning / extra brytare: Ja

Typ av produkt: Kontaktor

Typ: 3RT2016-2UB41

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 1 NO

Hjälpkontakt typ: 1 NO

Nominell spänning: 690 V

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 24 V/DC (max)

Växelspänning (max.): 690 V/AC

Driftström (max.): 22 A

Lastström: 9 A

: 22 kW

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med varistor

Montageart: Skruvfästning
Snäppfästning
DIN-skena

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 30000000

Svarstid: 13 ms

Falltid: 100 ms

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 45 mm

Höjd: 70 mm

Djup: 73 mm

Mått.: (B x H x D) 45 x 70 x 73 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Antal poler

Nominell spänning

Siemens 3RT1355-6AE36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863517

Leverans mån 23 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AF36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863519

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AP36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863521

Leverans ons 11 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 992,00 kr^*

Siemens 3RT1355-6AR36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863523

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1363-6AE36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863524

Leverans mån 23 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AF36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863525

Leverans tis 1 dec.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AP36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863526

Leverans ons 11 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AR36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863527

Leverans mån 23 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1364-6AE36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863528

Leverans tis 3 nov.

121 SetConrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Siemens 3RT1364-6AF36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863529

Leverans tis 1 dec.

Conrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2863552 Siemens 3RT2016-2UB41 Kontaktor 1 NO 22 kW 690 V 9 A med varistor Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863552 Siemens 3RT2016-2UB41 Kontaktor 1 NO 22 kW 690 V 9 A med varistor Passar till följande märken: Siemens 1 st

Beskrivning

Effektskydd, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, med inbyggd varistor, hjälpkontakter: 1 s, Fjäderdraganslutning kontaktor SIRIUS 3RT2 för styrning av motorer.
Skydden 3RT2 är en del av SIRIUS systemlådan med sina perfekt anpassade produkter. Den övertygar med stor prestanda och samtidigt kompakt konstruktion och hög kontakttillförlitlighet. De kan kombineras på många olika sätt med andra komponenter inom branschen. Många av verktygsambanden är testade från fabriken. Skydden ger optimal anslutning till styrningen för varje användning (parallell, via ASi eller IO-link). Inbyggd hjälpbrytare minskar komplexiteten i din installation. Anslutningarna på framsidan möjliggör enkel ledningsdragning. Skydden 3RT2 är klimatsäker, globalt godkänd (t.ex. IEC och UL/CSA) och IE3/IE4ready.
De finns i olika storlekar och i ett stort effektområde i AC- och DC-drift. Förutom skruvanslutningsteknik står enheterna genomgående med fjäderanslutning för en snabb, underhållsfri och vibrationsskyddad anslutning.
Det omfattande tillbehöret som t.ex. hjälpbrytare, hjälputlösare etc. är enhetligt för alla modellstorlekar. Tillgängliga kopplingskomponenter, funktionsmoduler och matningssystemet SIRIUS 3RV29 minskar avsevärt ledningsinsatsen.
Effektskydden 3RT2 löser upp den beprövade serien 3RT1 (upp till 55 kW).
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
