Name: Siemens 3RT1374-6AR36 Kontaktor 2 NO, 2 NC 160000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 2863539
Availability: BackOrder

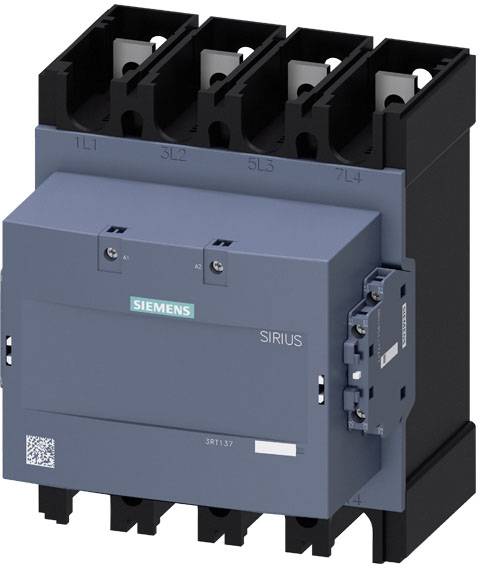

Elektriskt kontaktor med tre anslutningar, Siemens-logotyp i mitten, grått hölje. Modell för industriella tillämpningar.

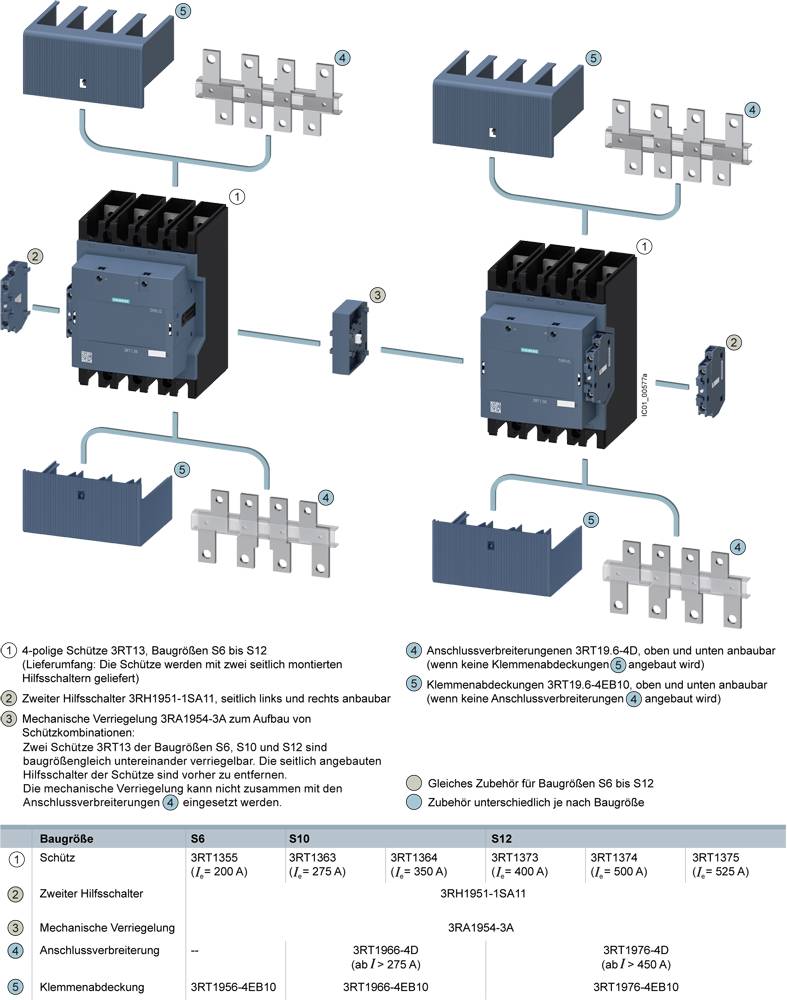

'Bilden visar elektriska skyttevärnspjäser med tillbehörsalternativ och utrustning. Innehåller produktnummer och visuell monteringsanvisning.'

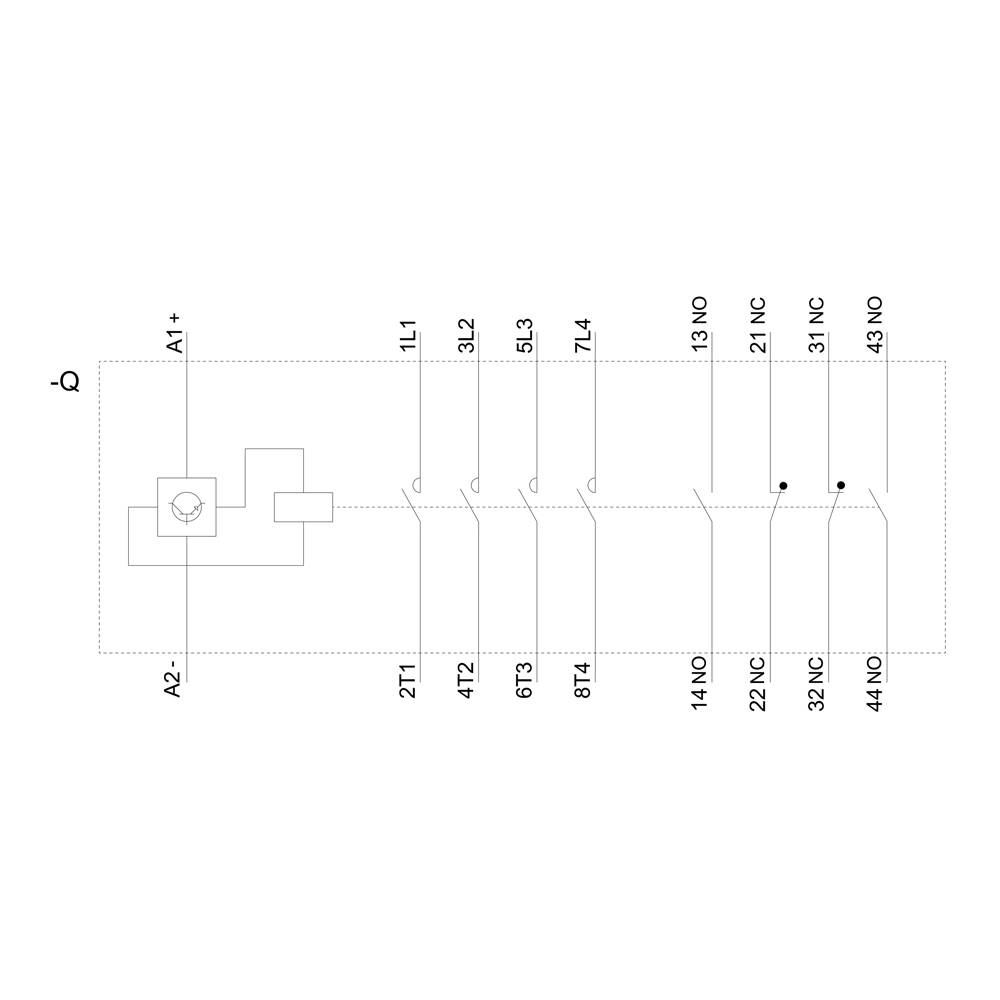

Elektrisk kopplingsschema med sex omkopplare, numrerade från 1L1 till 43 NO. Anslutningar och kontakter för en strömkrets visas.

Teknisk ritning av en elektrisk omkopplare. Detaljerade framifrån-, sido- och ovanifrånvyer med markeringar och mått.

1/4

Liknande avbildning

Typ av produkt

Kontaktor

Antal poler

4-polig

Nominell spänning

1000 V

Max. effekt

160000 W

Anslutning

Skruv

Skenanslutning

Datablad (PDF)

Leverans tis 1 dec.

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Set

Toal (28 072,00 kr / stycken)

28 072,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Antal slutare/AM skydd / för hjälpkontakter: 2
Antal slutare/för huvudkontakter 4
Antal slutare / för hjälpkontakter: 2
Antal slutare/för hjälpkontakter/påbyggbar: 2
Antal slutare / för hjälpkontakter / momentbrytare: 2
Antal brytkontakt / på skydd / för hjälpkontakter: 2
Antal brytkontakt / för hjälpkontakter: 2
Antal brytkontakter/för hjälpkontakter/påbyggbar: 2
Antal öppnare / för hjälpkontakter / momentant omkoppling: 2
Driftström vid AC-1 / vid 400 V / vid omgivningstemperatur 40 °C: 500 A.
Driftström vid AC-3 / vid 400 V: 305 A.
Indragseffekt av magnetspolen vid DC: 600 W.
Typ av anslutningsbara ledarareor / för AWG-ledningar / för hjälpkontakter: 1x (18... 14), 2x (18... 14)
Uppställningshöjd vid höjd över havet / max: 2000 m.
Räckinbyggnad: Ja
Beröringsskydd på framsidan: Fingersäker med vertikal kontakt framifrån med ramklämma/kåpa
Isolationsspänning i huvudströmkretsen vid föroreningsgrad 3: 1000 V.
Spegelkontakt: Ja
Kapslingsklass: Framifrån IP20 med skydd
Stötspänningsmotståndskraft hos huvudströmkretsen 8 kV
Produktutökning / extra brytare: Ja

Typ av produkt: Kontaktor

Typ: 3RT1374-6AR36

Konstruktionsstorlek: S12

Antal poler: 4-polig

Kontakttyp: 2 NO
2 NC

Hjälpkontakt typ: 2 NO

Nominell spänning: 1000 V

Styrspänning (min.): 250 V/AC
250 V/DC

Styrspänning (max.): 500 V/AC
500 V/DC

Styrspänningsområde: 250, 250 - 500, 500 V/AC, V/DC

Max. bryteffekt: 160000 W

Driftström (max.): 500 A

: 160000 W

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

funktioner: med hjälpkontakt

Montageart: Skruvfästning

Anslutning: Skruv
Skenanslutning

Svarstid: 80 ms

Falltid: 60 ms

: IP00

Min. temperatur: -40 °C

Max. temperatur: +60 °C

Bredd: 184 mm

Höjd: 225 mm

Djup: 180 mm

Mått.: (B x H x D) 184 x 225 x 180 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Antal poler

Nominell spänning

Siemens 3RT1374-6AR36 Kontaktor 2 NO, 2 NC 160000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863539

Leverans tis 1 dec.

Conrad Electronic

Denna artikel

160000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

28 072,00 kr^*

Siemens 3RT1355-6AE36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863517

Leverans tors 19 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AF36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863519

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1355-6AP36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863521

Leverans tis 10 nov.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 992,00 kr^*

Siemens 3RT1355-6AR36 Kontaktor 2 NO, 2 NC 75000 W 690 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863523

Leverans tis 1 dec.

Conrad Electronic

75000 W

4-polig

690 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

10 952,00 kr^*

Siemens 3RT1363-6AE36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863524

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AF36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863525

Leverans tis 1 dec.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AP36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863526

Leverans tis 10 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1363-6AR36 Kontaktor 2 NO, 2 NC 90000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Artikelnr.:2863527

Leverans tors 19 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

14 552,00 kr^*

Siemens 3RT1364-6AE36 Kontaktor 2 NO, 2 NC 110000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens Piece 1 st

Artikelnr.:2863528

Leverans mån 2 nov.

70 SetConrad Electronic

110000 W

4-polig

1000 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

21 592,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2863539 Siemens 3RT1374-6AR36 Kontaktor 2 NO, 2 NC 160000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2863539 Siemens 3RT1374-6AR36 Kontaktor 2 NO, 2 NC 160000 W 1000 V med hjälpkontakt Passar till följande märken: Siemens 1 st

Beskrivning

Skydd, AC-1, 500 A/400 V/40 °C, S12, 4-polig, AC/DC 250-500V, 2S+2Ö, anslutningsskena/skruvanslutning enkel, effektiv, alltid aktuell - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
