Name: Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motoreffekt på 400 V 5.5 kW 690 V Nominell ström 12.4 A
Brand: Siemens
SKU: 2864766
Availability: BackOrder

Siemens Sirius skyddsrelä med omkopplare och anslutningar, används för övervakning och styrning av elektriska enheter.

Ett öppet elskåp fyllt med kablar och strömbrytare står till vänster. Till höger visar ett regnvått fönster maskiner i bakgrunden.

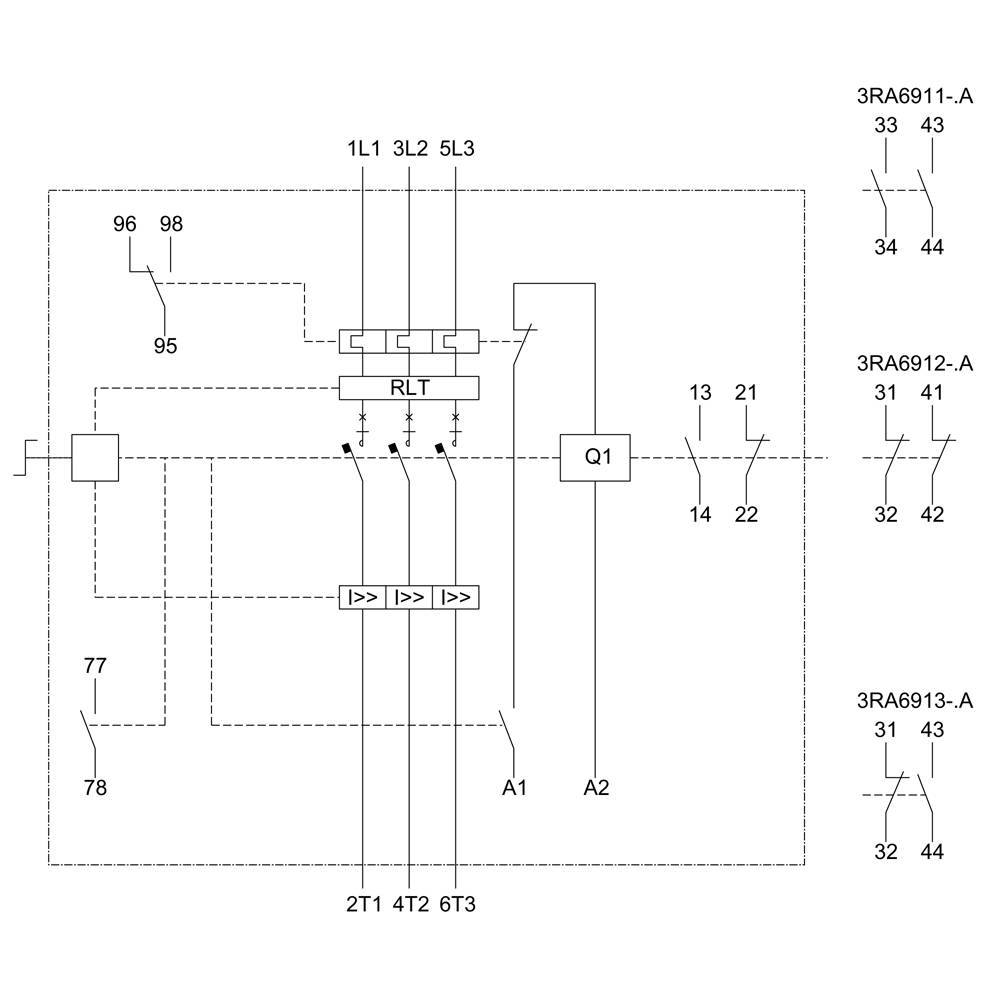

Kopplingsschemat visar elektriska anslutningar och komponenter som 1L1, 2T1, RLT och Q1 i ett elsystem, inklusive komponentnummer.

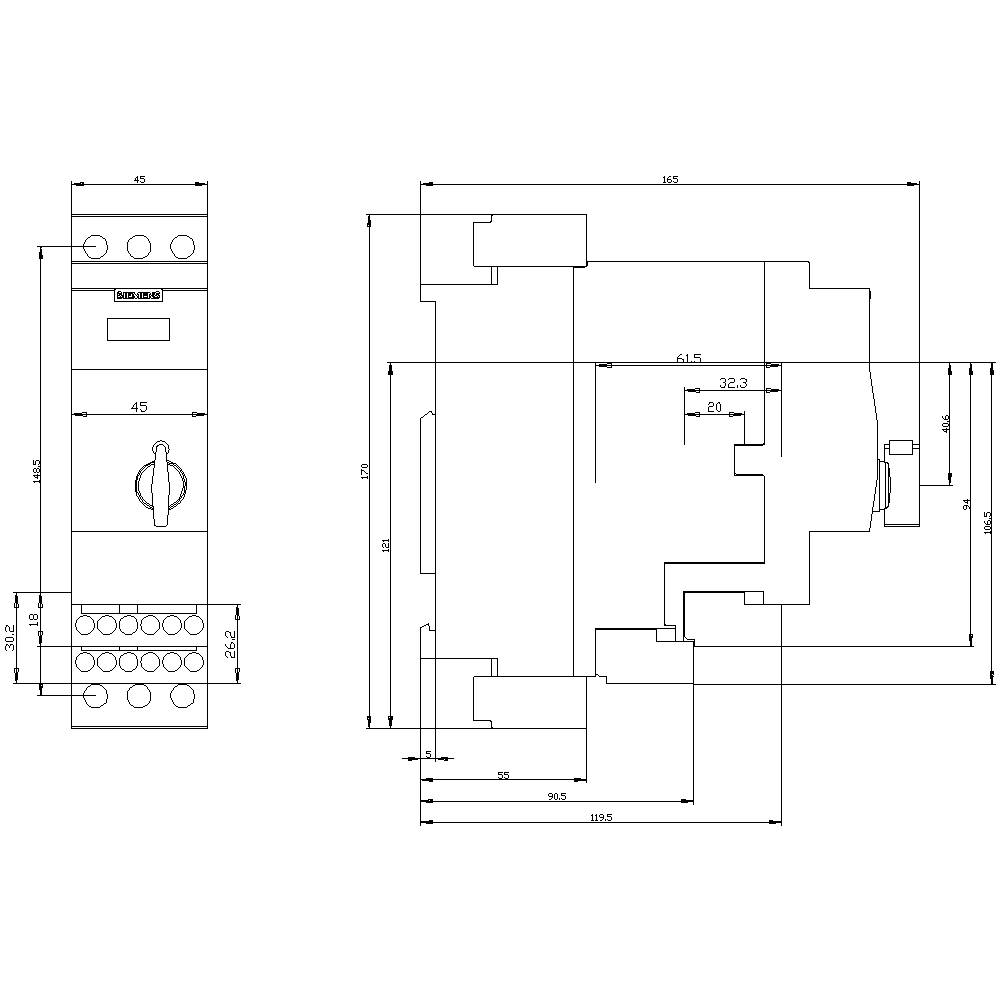

Teknisk ritning av en elektrisk strömbrytare med detaljerade mått i millimeter. Fram- och sidovy är avbildade.

1/4

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Set

Toal (6 890,00 kr / stycken)

6 890,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Skruv- och snäppfäste
Antal poler: 3
Antal slutare:1
Antal brytkontakt: 1
Kapslingsklass: IP20
Isolationsspänning: 690 V
2 LED:er

Motorspänning: 400 V

Typ av produkt: Direktstarter

Anslutningsström: 12.4 A

Motoreffekt på 400 V: 5.5 kW

Nominell spänning: 690 V

Arbetsfaser: 3

Tillverkarnr.: 3RA61201DP32

Nominell ström: 12.4 A

Nominell ström - avrundad: 12.4 A

Typ: 3RA6120-1DP32

Motoreffekt vid 230 V / 400 V: 5.5 kW

Mått.: (L x B x H) 165 x 45 x 170 mm

Anslutning: Skruv

Bredd: 45 mm

Höjd: 170 mm

Längd: 165 mm

Djup: 165 mm

Max. temperatur: +60 °C

Min. temperatur: -20 °C

: IP20

Antal poler: 3-polig

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Motoreffekt på 400 V

Motoreffekt vid 230 V / 400 V

Nominell spänning

Nominell ström - avrundad

Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motoreffekt på 400 V 5.5 kW 690 V Nominell ström 12.4 A

Artikelnr.:2864766

Leverans fre 13 nov.

Conrad Electronic

Denna artikel

5.5 kW

690 V

12.4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 890,00 kr^*

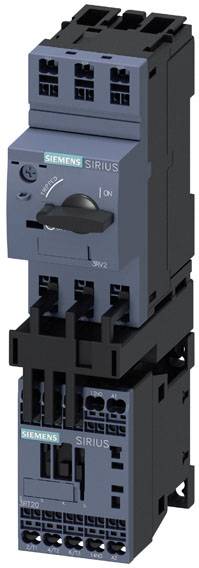

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Direktstarter Motoreffekt på 400 V 7.5 kW 690 V Nominell ström 15.5 A

Artikelnr.:2864759

Leverans fre 13 nov.

Conrad Electronic

7.5 kW

690 V

15.5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 790,00 kr^*

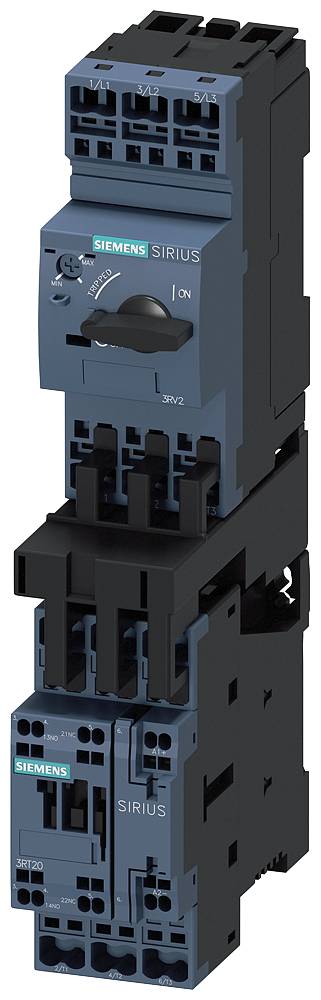

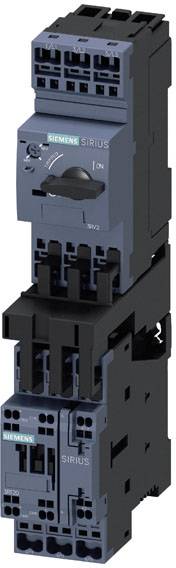

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 Direktstarter Motoreffekt på 400 V 3 kW 690 V Nominell ström 6.5 A

Artikelnr.:2864760

Leverans fre 13 nov.

Conrad Electronic

3 kW

690 V

6.5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 290,00 kr^*

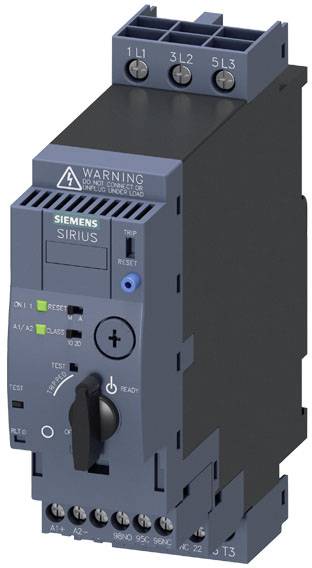

Siemens 3RA6120-1BP32 3RA61201BP32 Direktstarter Motoreffekt på 400 V 0.37 kW 690 V Nominell ström 1.25 A

Artikelnr.:2864764

Leverans mån 21 dec.

Conrad Electronic

0.37 kW

690 V

1.25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 190,00 kr^*

Siemens 3RA6120-1CP32 3RA61201CP32 Direktstarter Motoreffekt på 400 V 1.5 kW 690 V Nominell ström 4 A

Artikelnr.:2864765

Leverans mån 21 dec.

Conrad Electronic

1.5 kW

690 V

4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 690,00 kr^*

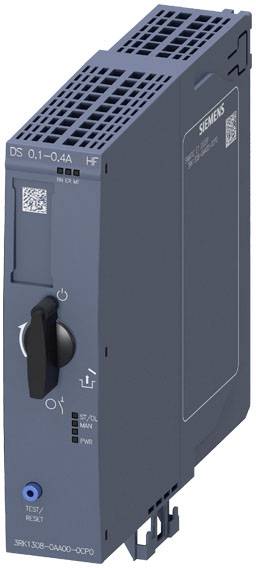

Siemens 3RK1308-0AA00-0CP0 3RK13080AA000CP0 Direktstarter Motoreffekt på 400 V 0.12 kW Motoreffekt på 230 V 0.16 kW 500 V Nominell ström 0.4 A

Artikelnr.:2864769

Leverans fre 13 nov.

Conrad Electronic

0.12 kW

500 V

400 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 490,00 kr^*

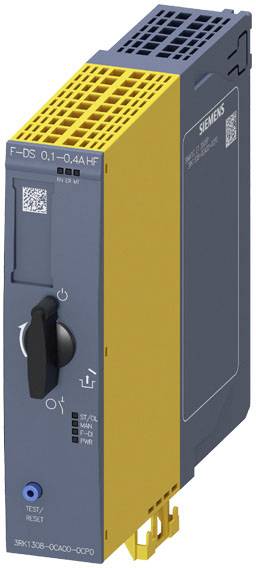

Siemens 3RK1308-0CA00-0CP0 3RK13080CA000CP0 Direktstarter Motoreffekt på 400 V 0.12 kW Motoreffekt på 230 V 0.16 kW 500 V Nominell ström 0.4 A

Artikelnr.:2864771

Leverans fre 13 nov.

Conrad Electronic

0.12 kW

500 V

400 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 590,00 kr^*

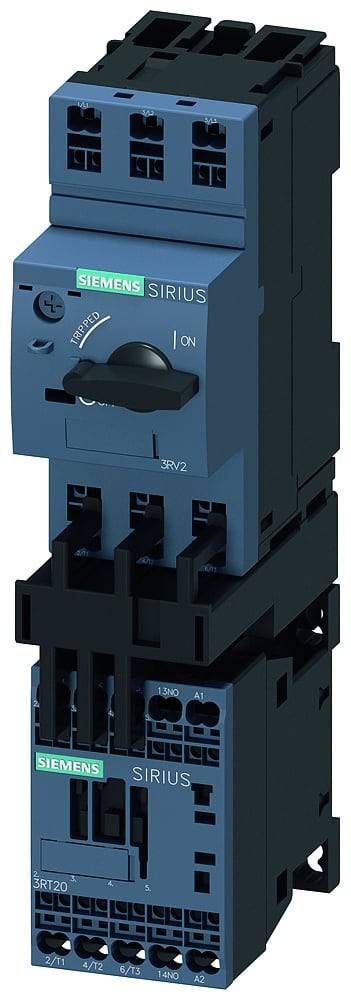

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Direktstarter Motoreffekt på 400 V 7.5 kW 690 V Nominell ström 15.5 A

Artikelnr.:2263334

Utgått

Conrad Electronic

7.5 kW

690 V

15.5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 290,00 kr^*

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 Direktstarter Motoreffekt på 400 V 3 kW 690 V Nominell ström 6.5 A

Artikelnr.:2263335

Utgått

Conrad Electronic

3 kW

690 V

6.5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 590,00 kr^*

Siemens 3RA6120-1BP32 3RA61201BP32 Direktstarter Motoreffekt på 400 V 0.37 kW 690 V Nominell ström 1.25 A

Artikelnr.:2263339

Utgått

Conrad Electronic

0.37 kW

690 V

1.25 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 490,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2864766 Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motoreffekt på 400 V 5.5 kW 690 V Nominell ström 12.4 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2864766 Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motoreffekt på 400 V 5.5 kW 690 V Nominell ström 12.4 A

Beskrivning

Sirius kompaktgren direktstartare 690 V AC/DC 110...240 V 50...60 Hz 3...12 A IP20-anslutning huvudströmkrets: Skruvanslutning anslutningskrets: Skruvanslutning kompakt avdelning SIRIUS 3RA61 för direkt start av trefasmotorer upp till 32 A.
Enheterna förenar funktionerna för effektbrytare, skydd och elektroniska överbelastningsreläer och har en mycket hög driftsäkerhet. En liten varians förenklar logistiken. Den kompakta konstruktionen sparar plats i kopplingsskåpet. Tack vare avtagbara klämmor är ett enkelt byte möjligt. Apparaterna är godkända över hela världen (t.ex. IEC och UL/CSA).
Den kompakta avvisaren finns som en direkt- eller vändstartare och finns tillgänglig med olika inställningsområden. Konstruerad för AC/DC-drift med skruv-, fjäderdraganslutning eller utan klämmor.
Förutom kommunikationsanslutning via AS-gränssnitt finns som tillbehör matarsystemet 3RA68och hjälpkontakter samt klämmor.
Enkelt, effektivt, alltid aktuellt - SIRIUS systemkonstruktion.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
