Name: Siemens 3RA2417-8XH31-2BB4 Stjärn-delta kombination 3 NO 11 kW 690 V/AC Passar till följande märken: Siemens 1 st
Brand: Siemens
SKU: 1748738
Availability: BackOrder

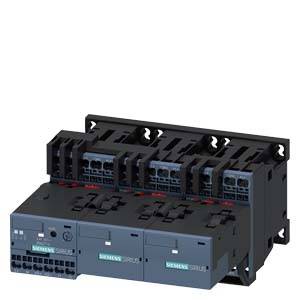

En elektrisk komponent från Siemens med flera anslutningsklämmor, lämplig för styrning eller distribution av elektriska signaler.

En person för ett träbräde genom en cirkelsåg, varvid sågspån flyger i luften.

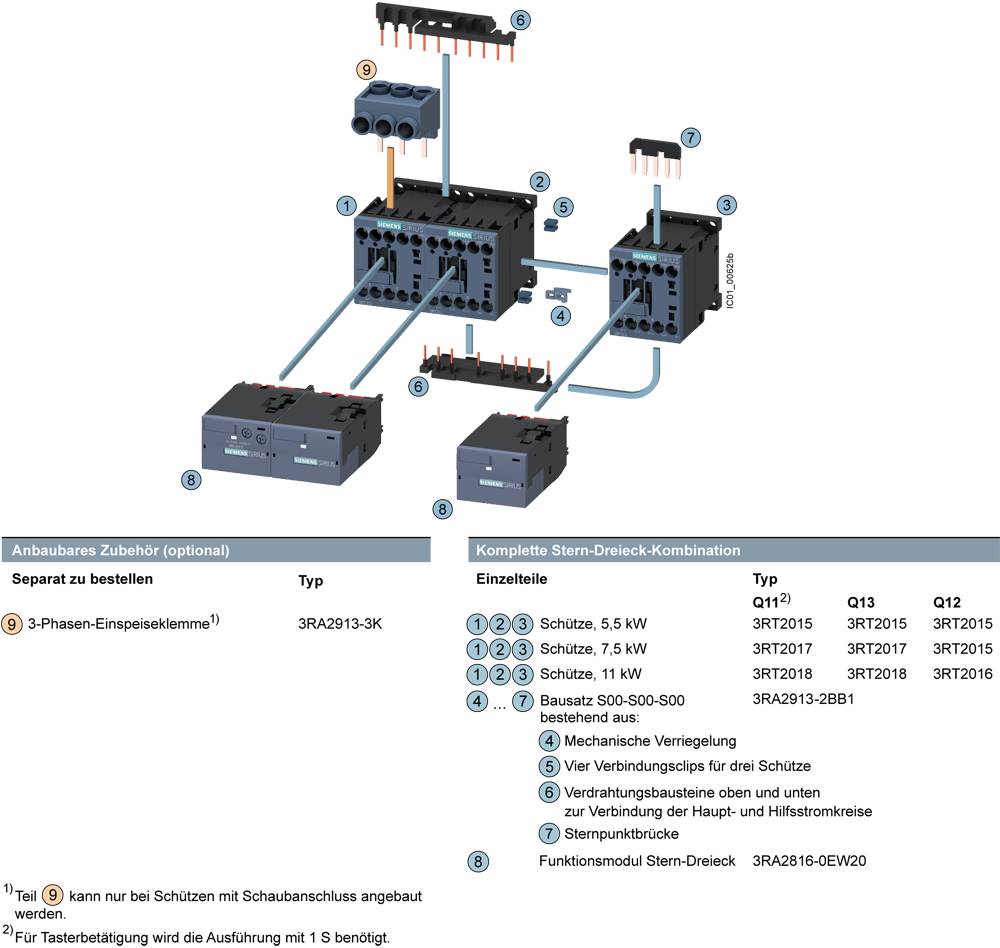

Kopplingsschema för strömtriangel-kombination: visar anslutningar och positioner för kontaktorer, säkringar och tillbehörsdelar. Komplett kabeldragning visad.

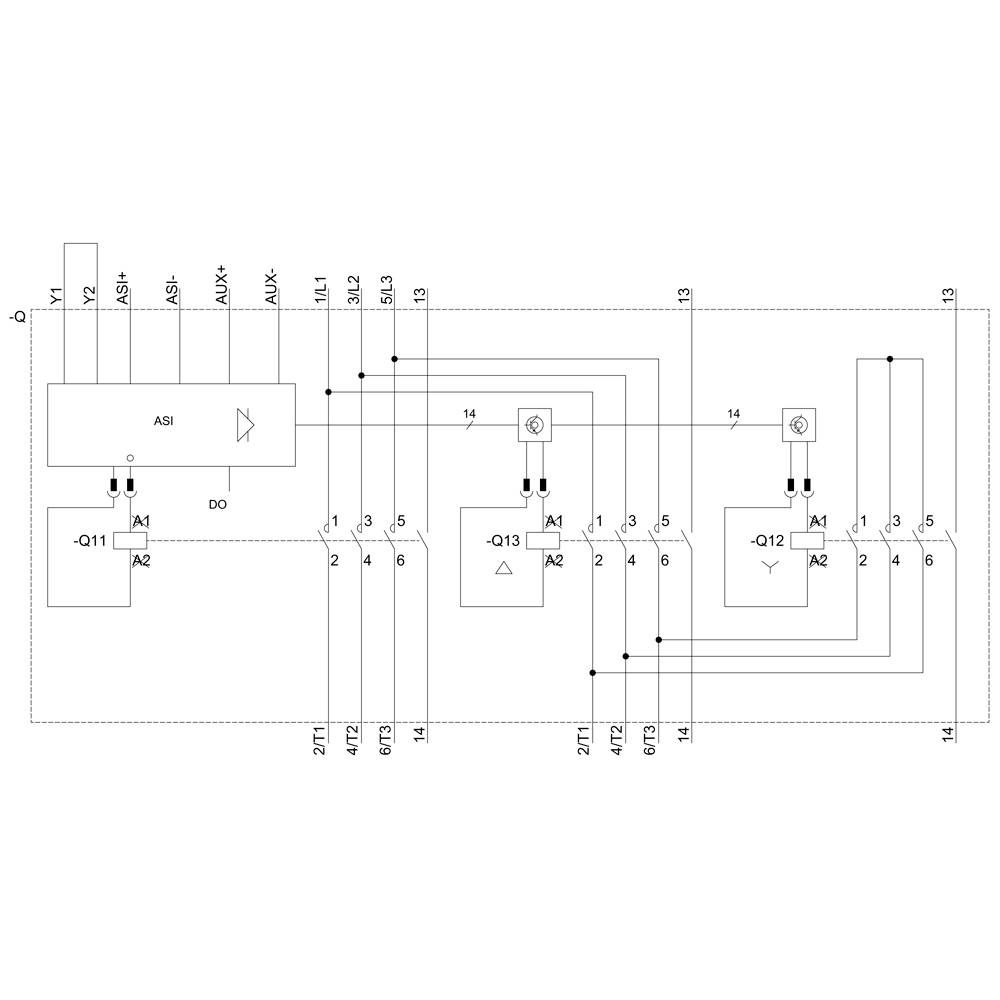

'Principschema för ett elektriskt styrsystem med reläer Q11, Q12 och Q13. Kopplingar visar ingångs- och utgångspunkter.'

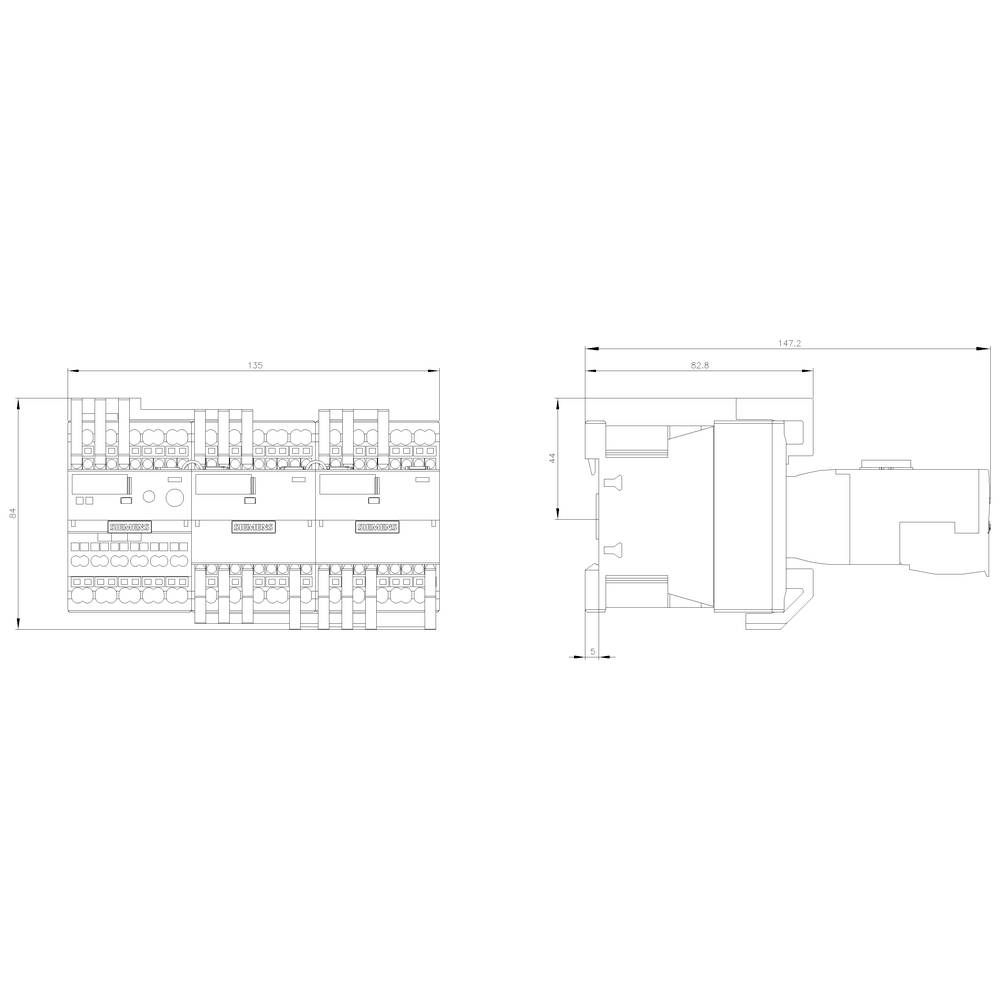

Teknisk ritning av en elektronikmodul med front- och sidovy. Måttangivelser är i millimeter.

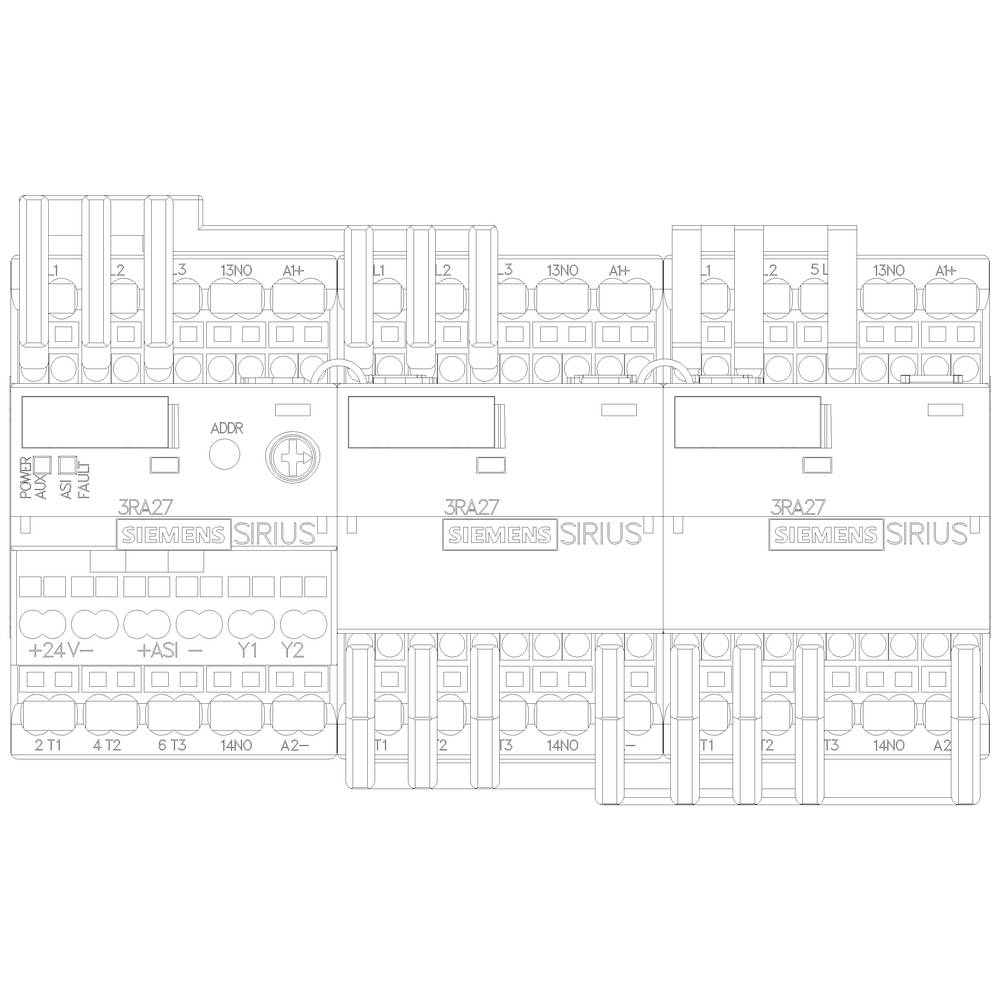

Teckning av en elektrisk kopplingsmodul med flera anslutningar och etiketter. Huvudkomponenten är märkt '3RA27'.

1/6

Liknande avbildning

Typ av produkt

Stjärn-delta kombination

Antal poler

3-polig

Nominell spänning

690 V/AC

Max. effekt

11 kW

Anslutning

Fjäderdraganslutning

Datablad (PDF)

Leverans mån 23 nov.

Antal

Styck

Toal (5 512,00 kr / stycken)

6 232,00 kr

-12 %

5 512,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Elektronisk kontaktor

Viktig information!

Tekniska specifikationer

Spänningstyp: DC
Ledararea enkeltrådig eller flertrådig: 4 mm²
Ledararea fintrådig: 2,5 mm²

Typ av produkt: Stjärn-delta kombination

Typ: 3RA2417-8XH31-2BB4

Konstruktionsstorlek: S00

Antal poler: 3-polig

Kontakttyp: 3 NO

Hjälpkontakt typ: 3 NO

Nominell spänning: 690 V/AC

Styrspänning (max.): 24 V/DC

Styrspänningsområde: 24 V/DC (max)

Växelspänning (max.): 690 V/AC

: 11 kW

Passar till följande märken: Siemens

Passar till följande serie: Siemens Serie Sirius

Montageart: Snäppfästning
Skruvfästning

Anslutning: Fjäderdraganslutning

Mekanisk livslängd: 1000 0000

: IP20

Min. temperatur: -25 °C

Max. temperatur: +60 °C

Bredd: 135 mm

Höjd: 84 mm

Djup: 145 mm

Mått.: (B x H x D) 135 x 84 x 145 mm

Innehåll: 1 st

RoHS-godkänd: Ja

: Star-delta contactor

: 11 kW

: 3

: 0

: 25 A

: IP20

: Spring clamp connection

: DC

: Other

UKCA: Ej tillämpligt

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Max. effekt

Antal poler

Typ av produkt

Nominell spänning

Lastström

Siemens 3RA2315-8XB30-1AB0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744500

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-1AF0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1704758

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-1AH0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744501

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-1AK6 Reverserande kontaktorkombination 3 NO 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1699327

Leverans fre 6 nov.

Conrad Electronic

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-1AP0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1702108

Leverans ons 4 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Siemens 3RA2315-8XB30-1BB4 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1699328

Leverans ons 4 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Siemens 3RA2315-8XB30-1BW4 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens Piece 1 st

Artikelnr.:1699329

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Siemens 3RA2315-8XB30-2AB0 Reverserande kontaktorkombination 3 NO 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744502

Leverans fre 6 nov.

Conrad Electronic

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-2AF0 Reverserande kontaktorkombination 3 NO 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744503

Leverans fre 6 nov.

Conrad Electronic

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Siemens 3RA2315-8XB30-2AH0 Reverserande kontaktorkombination 3 NO 3 kW 690 V/AC 6.1 A Passar till följande märken: Siemens 1 st

Artikelnr.:1744504

Leverans fre 6 nov.

Conrad Electronic

3 kW

3-polig

Reverserande kontaktorkombination

690 V/AC

6.1 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 1748738 Siemens 3RA2417-8XH31-2BB4 Stjärn-delta kombination 3 NO 11 kW 690 V/AC Passar till följande märken: Siemens 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1748738 Siemens 3RA2417-8XH31-2BB4 Stjärn-delta kombination 3 NO 11 kW 690 V/AC Passar till följande märken: Siemens 1 st

Beskrivning

Stjärn-delta kombination AS-i AC-3, 11 kW/400 V, DC 24 V 3-polig, storlek S00 fjäderbelastad anslutning elektrisk och mekanisk låsning 3 S integrerad stjärn-triangel-kombination SIRIUS 3RA24 för skonsam start av asynkrona trefasmotorer. Den stjärn-triangel-kombination 3RA24 är ett beprövat och fabriksinställd förmonterad kombination av tre skyddar 3RT2 som redan färdigkopplad samt mekaniskt och elektriskt lås. Den medföljande dessutom funktionsmodul med inbyggd styrsystemslogik och tidsinställning ersätter den kompletta kabeldragning i styr strömkrets. De är klimatbeständig, världens godkänd (t. Ex. IEC och UL/CSA) och IE3/IE4 ready. Den Stern-Dreick-kombinationer 3RA24 är utrustade med AC- och DC-manövrering i storlekarna S00 till S3. Du kommer att skruv- och fjäderbelastad anslutningsteknik för montering på DIN-skena eller skruvfastsättning. Dessutom är varianter för anslutning till IO-Link eller AS-Interface. Tillbehören för skydden 3RT2 är enhetlig för alla storlekar och kan också användas för skydd kombinationer. Den stjärn-triangel-kombinationer 3RA24 löser beprövade serie 3RA14. Enkelt, effektivt, alltid aktuell - av SIRIUS Byggsatssystemet.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
